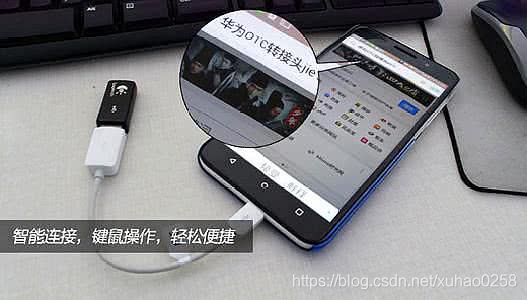

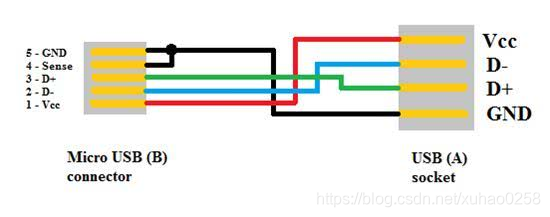

前几天发文，关于Micro USB数据线与OTG数据线的区别。简单概况为一句话：OTG和普通数据线区别就是Micro USB第四脚接地了，只要把第四脚接地，USB公头换母头即可把Micro USB数据线变成OTG数据线。简单易行的方法引起了网友极大的兴趣。

Micro USB改OTG数据线

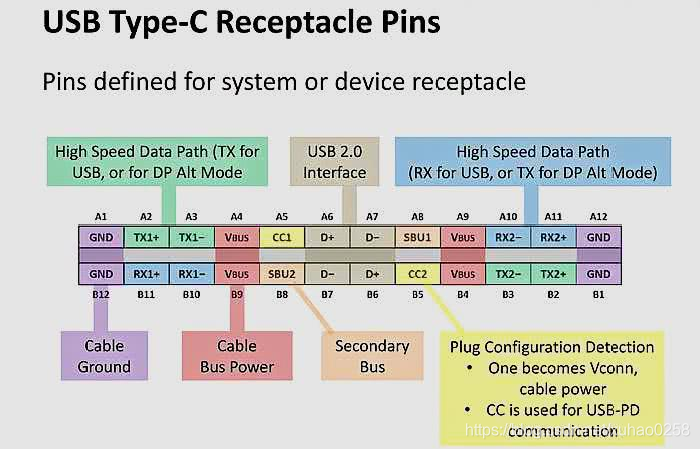

有网友留言希望介绍一下USB Type-C数据线如何改装成OTG数据线。要改装需要首先搞明白数据线的各个针脚定义、详细的图文资料，先来一张图看一下USB Type-C数据线的针脚定义。

通过上面的USB Type-C数据线的信息针脚定义，可以看到A5、B5这是两个关键的脚，所属的CC脚有很多作用。如探测连接，区分主从模式；配置Vbus，有USB Type-C和USB Power Delivery两种模式；配置Vconn，当线缆里有芯片的时候，一个CC脚传输信号，一个CC脚变成供电Vconn等等多种作用。

查看了两款手机的随机USB Type-C数据线发现针脚不全，从手头的多部手机的随机USB Type-C数据线来看，都是只有12条针脚，都是缩水的。数据传输只能是USB 2.0模式，第三方的数据线虽然针脚多了不少，达到了16针但也是USB 2.0模式。看一下对比图。

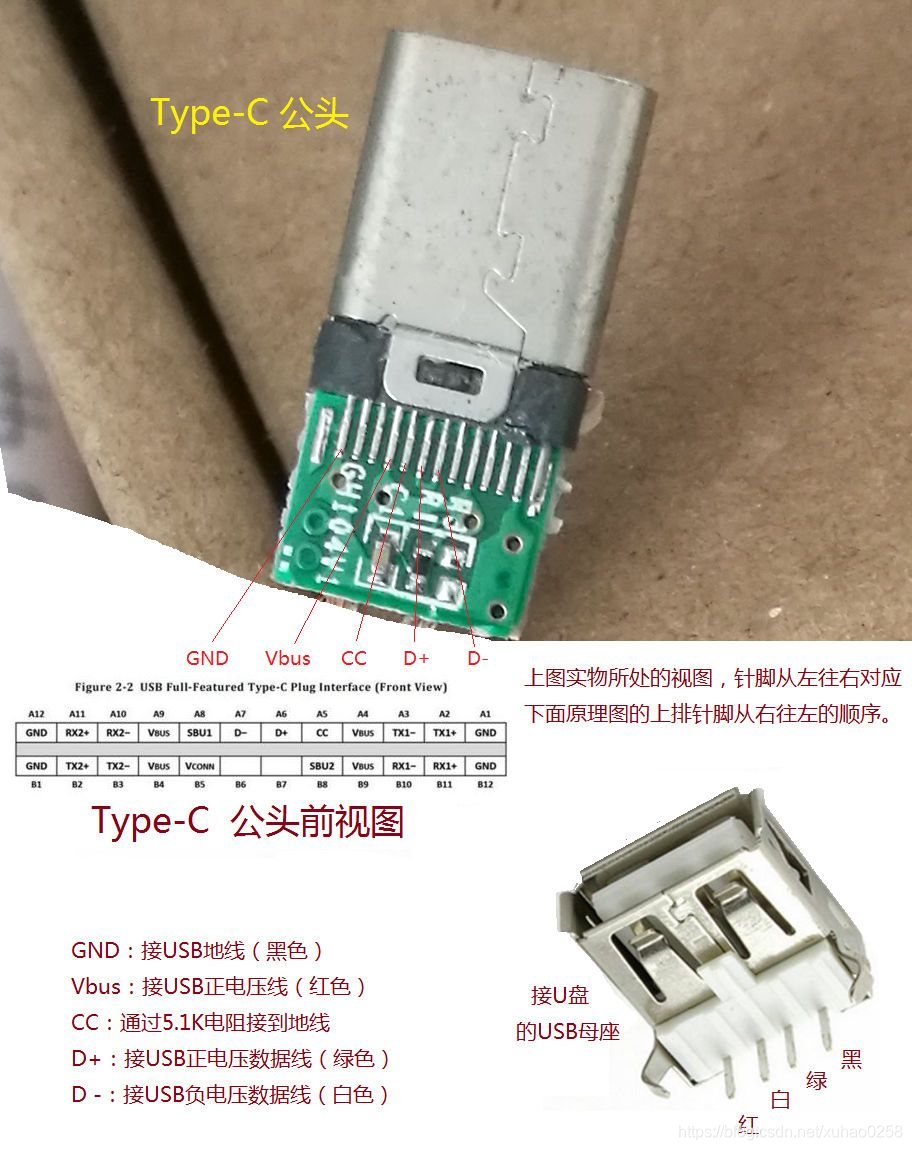

其实从数据线的另一端USB口看一下是不是USB 3.0口就知道是不是缩水的了。下面说一下如何把USB Type-C数据线改成OTG数据线。改造的关键脚就是CC脚。CC脚接一个电阻到GND脚，手机检测到这个电阻后，会切换到主模式，手机会打开Vbus电源开关，输出电源给外部设备，如U盘、键盘、鼠标等。此时的数据线变成了OTG数据线。

由于各种外部设备如U盘、鼠标、键盘等都是公头USB，因此改成OTG数据线必须是母头USB。CC脚与GND之间接一个电阻，电阻大小不是很严格。

感兴趣的，可以利用手头的材料把手机自带的USB Type-C数据线改成OTG数据线，注意另一头要把公头换成母头USB。
