[VGG16]——网络结构介绍及搭建(PyTorch)

一、VGG16的结构层次

VGG16总共有16层,13个卷积层和3个全连接层,第一次经过64个卷积核的两次卷积后,采用一次pooling,第二次经过两次128个卷积核卷积后,采用pooling;再经过3次256个卷积核卷积后。采用pooling,再重复两次三个512个卷积核卷积后,再pooling,最后经过三次全连接。

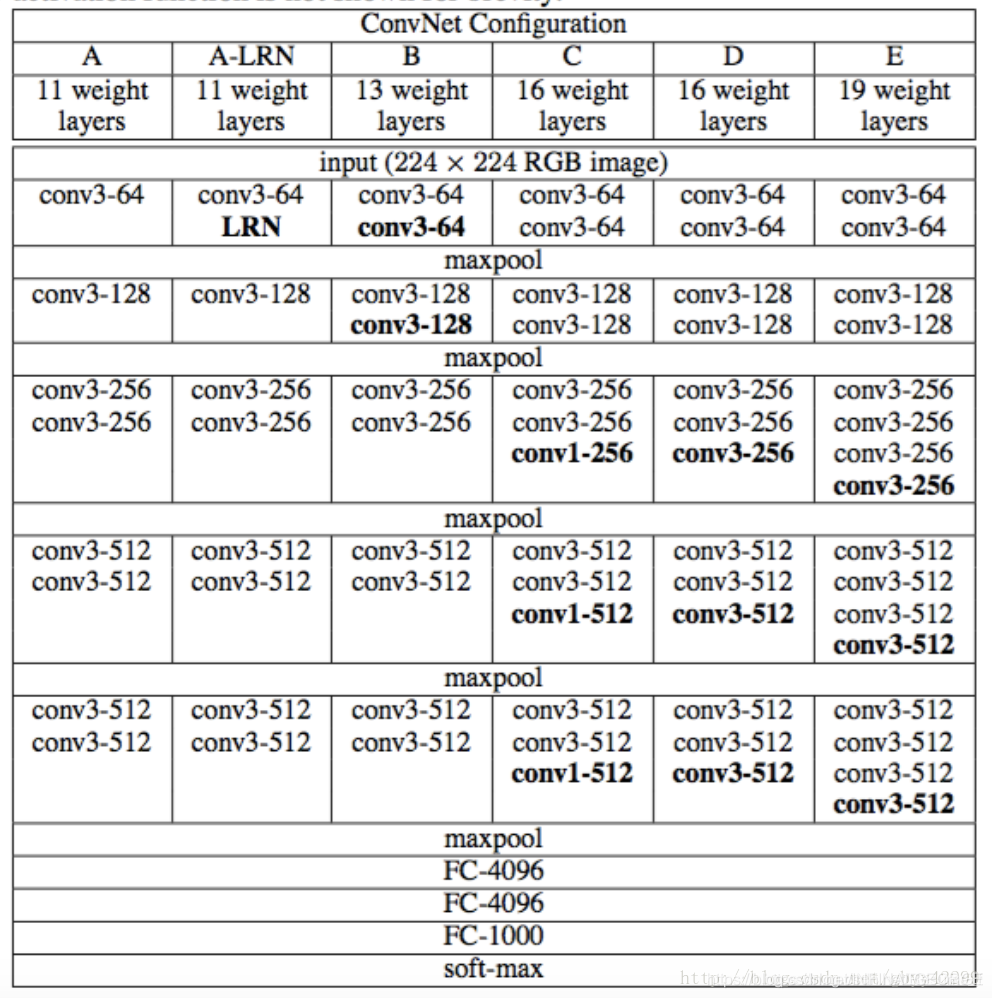

1、附上官方的vgg16网络结构图:

  • conv3-64的全称就是convolution kernel_size=3, the number of kernel=64,也就是说,这一层是卷积层,卷积核尺寸是3x3xn(n代表channels,是输入该层图像数据的通道数),该卷积层有64个卷积核实施卷积操作。
  • FC4096全称是Fully Connected 4096,是输出层连接4096个神经元的全连接层。
  • maxpool就是最大池化操作。最大值池化的窗口尺寸是2×2,步长stride=2

在这里插入图片描述

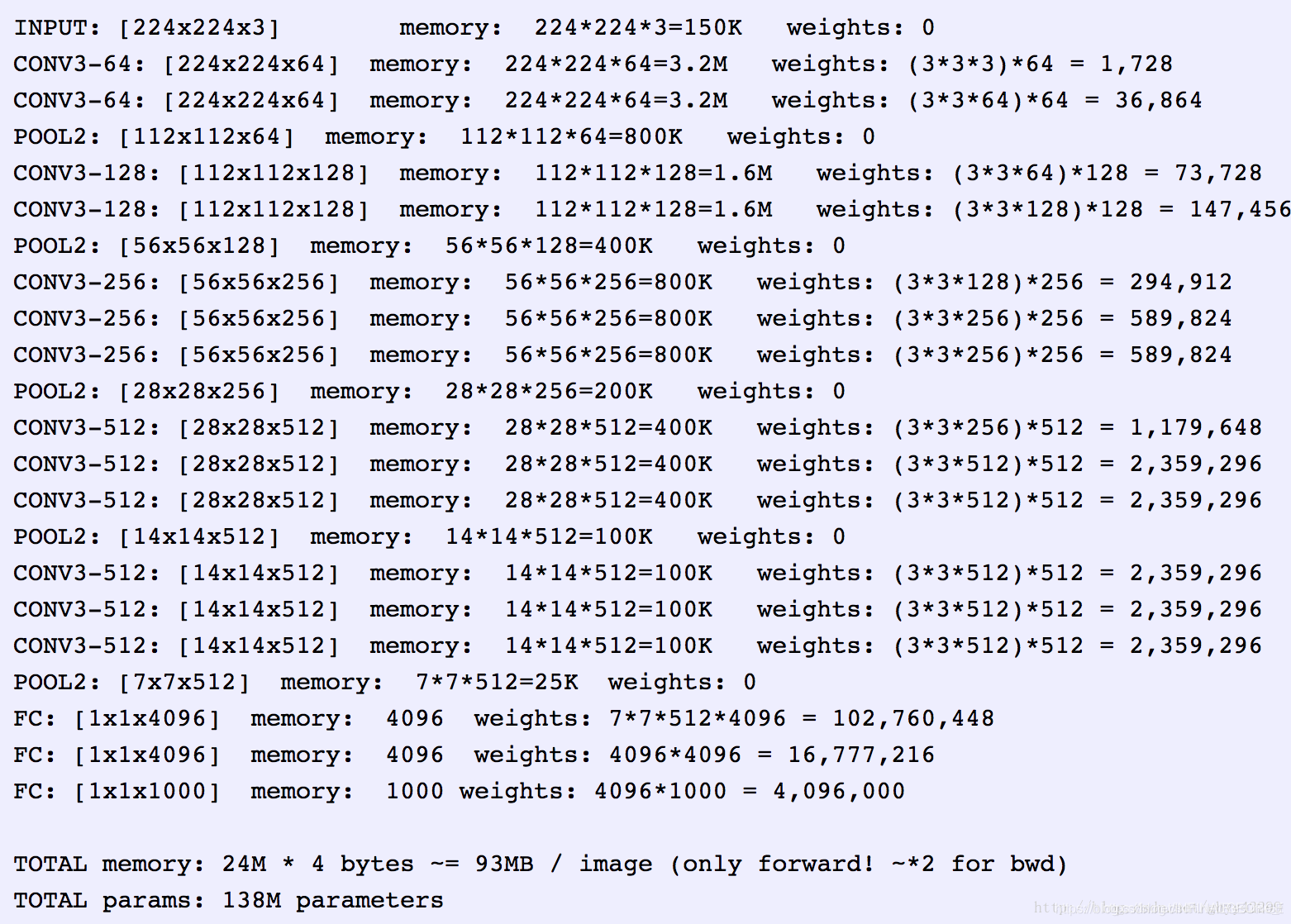

2、 VGG模型所需的内存容量:

在这里插入图片描述

 二、模型搭建

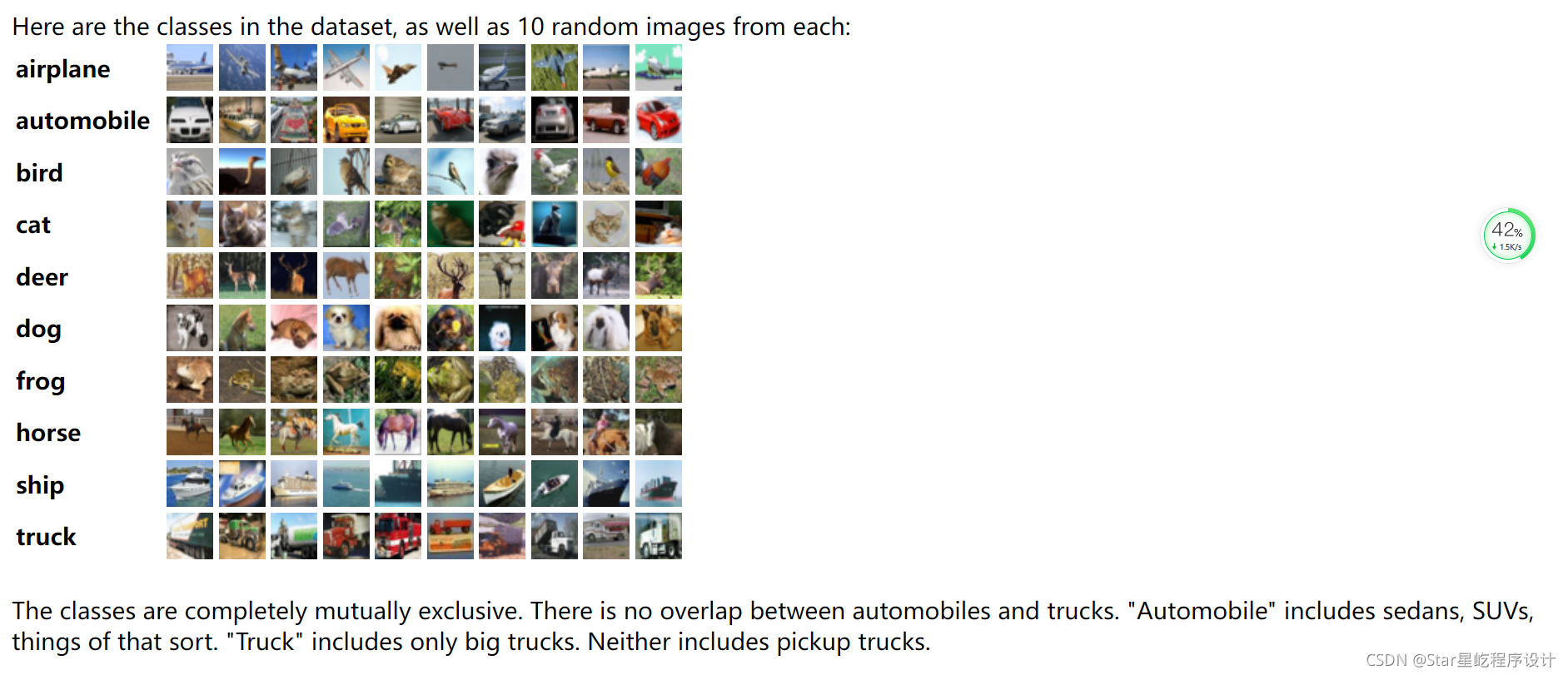

VGG16实现,基于CIFAR-10数据集

1、数据加载

#加载数据
transform = transforms.Compose([transforms.ToTensor(), transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))])
#训练集
trainset = torchvision.datasets.CIFAR10(root='./data', train=True, download=True, transform=transform)
trainloader = torch.utils.data.DataLoader(trainset, batch_size=100, shuffle=True)
#测试集
testset = torchvision.datasets.CIFAR10(root='./data', train=False, download=True, transform=transform)
testloader = torch.utils.data.DataLoader(testset, batch_size=100, shuffle=False)
classes = ('plane', 'car', 'bird', 'cat', 'deer', 'dog', 'frog', 'horse', 'ship', 'truck')

2、VGG16网络实现

class Vgg16_net(nn.Module):
    def __init__(self):
        super(Vgg16_net, self).__init__()

        self.layer1=nn.Sequential(
            nn.Conv2d(in_channels=3,out_channels=64,kernel_size=3,stride=1,padding=1), #(32-3+2)/1+1=32   32*32*64
            nn.BatchNorm2d(64),
            #inplace-选择是否进行覆盖运算
            #意思是是否将计算得到的值覆盖之前的值,比如
            nn.ReLU(inplace=True),
            #意思就是对从上层网络Conv2d中传递下来的tensor直接进行修改,
            #这样能够节省运算内存,不用多存储其他变量

            nn.Conv2d(in_channels=64,out_channels=64,kernel_size=3,stride=1,padding=1), #(32-3+2)/1+1=32    32*32*64
            #Batch Normalization强行将数据拉回到均值为0,方差为1的正太分布上,
            # 一方面使得数据分布一致,另一方面避免梯度消失。
            nn.BatchNorm2d(64),
            nn.ReLU(inplace=True),

            nn.MaxPool2d(kernel_size=2,stride=2)   #(32-2)/2+1=16         16*16*64
        )


        self.layer2=nn.Sequential(
            nn.Conv2d(in_channels=64,out_channels=128,kernel_size=3,stride=1,padding=1),  #(16-3+2)/1+1=16  16*16*128
            nn.BatchNorm2d(128),
            nn.ReLU(inplace=True),

            nn.Conv2d(in_channels=128,out_channels=128,kernel_size=3,stride=1,padding=1), #(16-3+2)/1+1=16   16*16*128
            nn.BatchNorm2d(128),
            nn.ReLU(inplace=True),

            nn.MaxPool2d(2,2)    #(16-2)/2+1=8     8*8*128
        )

        self.layer3=nn.Sequential(
            nn.Conv2d(in_channels=128,out_channels=256,kernel_size=3,stride=1,padding=1),  #(8-3+2)/1+1=8   8*8*256
            nn.BatchNorm2d(256),
            nn.ReLU(inplace=True),


            nn.Conv2d(in_channels=256,out_channels=256,kernel_size=3,stride=1,padding=1),  #(8-3+2)/1+1=8   8*8*256
            nn.BatchNorm2d(256),
            nn.ReLU(inplace=True),

            nn.Conv2d(in_channels=256,out_channels=256,kernel_size=3,stride=1,padding=1),  #(8-3+2)/1+1=8   8*8*256
            nn.BatchNorm2d(256),
            nn.ReLU(inplace=True),

            nn.MaxPool2d(2,2)     #(8-2)/2+1=4      4*4*256
        )

        self.layer4=nn.Sequential(
            nn.Conv2d(in_channels=256,out_channels=512,kernel_size=3,stride=1,padding=1),  #(4-3+2)/1+1=4    4*4*512
            nn.BatchNorm2d(512),
            nn.ReLU(inplace=True),

            nn.Conv2d(in_channels=512,out_channels=512,kernel_size=3,stride=1,padding=1),   #(4-3+2)/1+1=4    4*4*512
            nn.BatchNorm2d(512),
            nn.ReLU(inplace=True),

            nn.Conv2d(in_channels=512,out_channels=512,kernel_size=3,stride=1,padding=1),   #(4-3+2)/1+1=4    4*4*512
            nn.BatchNorm2d(512),
            nn.ReLU(inplace=True),

            nn.MaxPool2d(2,2)    #(4-2)/2+1=2     2*2*512
        )

        self.layer5=nn.Sequential(
            nn.Conv2d(in_channels=512,out_channels=512,kernel_size=3,stride=1,padding=1),   #(2-3+2)/1+1=2    2*2*512
            nn.BatchNorm2d(512),
            nn.ReLU(inplace=True),

            nn.Conv2d(in_channels=512,out_channels=512,kernel_size=3,stride=1,padding=1),  #(2-3+2)/1+1=2     2*2*512
            nn.BatchNorm2d(512),
            nn.ReLU(inplace=True),

            nn.Conv2d(in_channels=512,out_channels=512,kernel_size=3,stride=1,padding=1),  #(2-3+2)/1+1=2      2*2*512
            nn.BatchNorm2d(512),
            nn.ReLU(inplace=True),

            nn.MaxPool2d(2,2)   #(2-2)/2+1=1      1*1*512
        )


        self.conv=nn.Sequential(
            self.layer1,
            self.layer2,
            self.layer3,
            self.layer4,
            self.layer5
        )

        self.fc=nn.Sequential(
            #y=xA^T+b  x是输入,A是权值,b是偏执,y是输出
            #nn.Liner(in_features,out_features,bias)
            #in_features:输入x的列数  输入数据:[batchsize,in_features]
            #out_freatures:线性变换后输出的y的列数,输出数据的大小是:[batchsize,out_features]
            #bias: bool  默认为True
            #线性变换不改变输入矩阵x的行数,仅改变列数
            nn.Linear(512,512),
            nn.ReLU(inplace=True),
            nn.Dropout(0.5),

            nn.Linear(512,256),
            nn.ReLU(inplace=True),
            nn.Dropout(0.5),

            nn.Linear(256,10)
        )


    def forward(self,x):
        x=self.conv(x)
        #这里-1表示一个不确定的数,就是你如果不确定你想要reshape成几行,但是你很肯定要reshape成512列
        # 那不确定的地方就可以写成-1

        #如果出现x.size(0)表示的是batchsize的值
        # x=x.view(x.size(0),-1)
        x = x.view(-1, 512)
        x=self.fc(x)
        return x

3、模型训练

mini-batch设置为100,每加载50个mini-batch,统计一次数据(5000张图)

'''
模型训练
'''
def net_train():
    epoch = 10  # 训练次数
    learning_rate = 1e-4  # 学习率

    net = Vgg16_net()
    criterion = nn.CrossEntropyLoss()
    optimizer = optim.Adam(net.parameters(), lr=learning_rate)

    print('start Training.......')
    print("print msg : 50 mini-batches per time")

    for epoch in range(epoch):  # 迭代
        running_loss = 0.0
        running_acc = 0.0
        print('*' * 25, 'epoch {}'.format(epoch + 1), '*' * 25, "——> ")
        for i, data in enumerate(trainloader, 0):
            inputs, labels = data
            #print("i: {}, inputs: {}, labels: {}".format(i, len(inputs), len(labels)))

            # 向前传播
            out = net(inputs)
            loss = criterion(out, labels)
            running_loss += loss.item() * labels.size(0)
            _, pred = torch.max(out, 1)  # 预测最大值所在的位置标签
            num_correct = (pred == labels).sum()

            # 初始化梯度
            optimizer.zero_grad()
            outputs = net(inputs)
            loss = criterion(outputs, labels)
            loss.backward()
            optimizer.step()

            # 打印loss 和 acc
            running_acc += num_correct.item()
            running_loss += loss.item()
            if i % 50 == 49:  # print every 5000 mini-batches
                print('[%d, %5d] loss: %.5f Acc:%.5f' %
                      (epoch + 1, i + 1, running_loss / 5000, running_acc / 5000))
                running_loss = 0.0
                running_acc = 0.0
    print('Finished Training')
    return net

4、模型测试

'''
模型测试
'''
def net_test(model):
    model.eval()  # 模型评估
    criterion = nn.CrossEntropyLoss()
    eval_loss = 0
    eval_acc = 0
    for data in testloader:  # 测试模型
        img, label = data
        out = model(img)
        loss = criterion(out, label)
        eval_loss += loss.item() * label.size(0)
        _, pred = torch.max(out, 1)
        num_correct = (pred == label).sum()
        eval_acc += num_correct.item()
    print('Test Loss: {:.6f}, Acc: {:.6f}'.format(eval_loss / (len(testset)), eval_acc / (len(testset))))

### VGG16 网络架构图解 VGG16 是一种经典的卷积神经网络结构,在计算机视觉领域广泛应用。该网络由牛津大学的 Visual Geometry Group (VGG) 提出,具有显著特点:通过堆叠多个小型($3 \times 3$)卷积核来增加网络深度而不大幅提高计算复杂度。 #### 特征提取部分 VGG16 的特征提取模块主要由一系列 $3 \times 3$ 卷积层组成,每组卷积操作之后接有最大池化层用于降维处理。具体来说: - 输入尺寸为 $224\times224\times3$ - 使用零填充使得输入输出保持相同的空间维度 ($\text{padding}=1$),步幅设为 $\text{stride}=1$ - 每经过一组卷积层后应用一次 $2\times2$, stride=2 的最大池化(Max Pooling) | 层级 | 类型 | 输出形状 | |-----| | Conv | CONV(64,3×3)| 224 × 224 × 64 | | | MAXPOOL | 112 × 112 × 64 | | Conv | CONV(128,3×3)| 112 × 112 × 128 | | | MAXPOOL | 56 × 56 × 128 | | Conv | CONV(256,3×3),CONV(256,3×3) | 56 × 56 × 256 | | | MAXPOOL | 28 × 28 × 256 | | Conv | CONV(512,3×3),CONV(512,3×3) | 28 × 28 × 512 | | | MAXPOOL | 14 × 14 × 512 | | Conv | CONV(512,3×3),CONV(512,3×3) | 14 × 14 × 512 | | | MAXPOOL | 7 × 7 × 512 | 上述表格展示了每一阶段的主要组件及其对应的输出张量大小变化情况[^3]。 #### 分类器部分 在网络的最后一部分包含了三个全连接层(Dense Layer),其中前两个各含有4096个节点并配有ReLU激活函数;最后一个则依据具体的任务需求而定——对于ImageNet数据集而言,则是一个拥有1000个单元且采用Softmax作为激活函数的层,负责给出预测类别概率分布。 ```python from keras.applications.vgg16 import VGG16 model = VGG16(weights='imagenet', include_top=True) print(model.summary()) ``` 这段Python代码可以加载预训练好的VGG16模型,并打印其完整的层次结构概览[^1]。
