【ETH】以太网网络接口层梳理

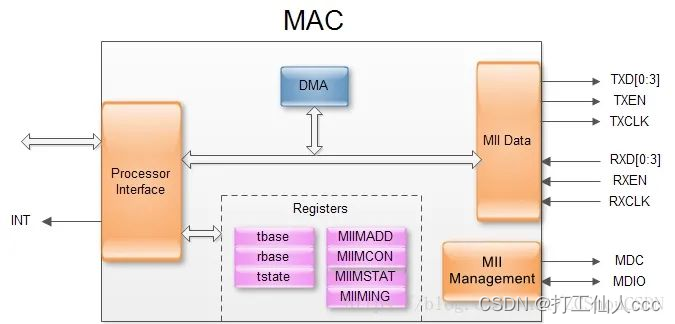

MAC（Media Access Control）即媒体访问控制子层协议。该部分有两个概念：MAC可以是一个硬件控制器 及 MAC通信以协议。该协议位于OSI七层协议中数据链路层的下半部分，主要负责控制与连接物理层的物理介质。MAC硬件大约就是下面的样子了：

在发送数据的时候，MAC协议可以事先判断是否可以发送数据，如果可以发送将给数据加上一些控制信息，最终将数据以及控制信息以规定的格式发送到物理层；在接收数据的时候，MAC协议首先判断输入的信息并是否发生传输错误，如果没有错误，则去掉控制信息发送至LLC(逻辑链路控制)层。该层协议是以太网MAC由IEEE-802. 3以太网标准定义。最新的MAC同时支持 10Mbps和100Mbps两种速率。

  以太网数据链路层其实包含MAC(介质访问控制)子层和LLC(逻辑链路控制)子层。一块以太网卡MAC芯片的作用不但要实现MAC子层和LLC子层的功能，还要提供符合规范的PCI界面以实现和主机的数据交换。

  MAC从PCI总线收到IP数据包(或者其他网络层协议的数据包)后，将之拆分并重新打包成最大1518Byte、最小64Byte的帧。这个帧里面包括了目标MAC地址、自己的源MAC地址和数据包里面的协议类型(比如IP数据包的类型用80表示，最后还有一个DWORD(4Byte)的CRC码。

  可是目标的MAC地址是哪里来的呢？这牵扯到一个ARP协议(介乎于网络层和数据链路层的一个协议)。第一次传送某个目的IP地址的数据的时候，先会发出一个ARP包，其MAC的目标地址是广播地址，里面说到：“谁是xxx.xxx.xxx.xxx这个IP地址的主人？”因为是广播包，所有这个局域网的主机都收到了这个ARP请求。收到请求的主机将这个IP地址和自己的相比较，如果不相同就不予理会，如果相同就发出ARP响应包。这个IP地址的主机收到这个ARP请求包后回复的ARP响应里说到：“我是这个IP地址的主人”。这个包里面就包括了他的MAC地址。以后的给这个IP地址的帧的目标MAC地址就被确定了。(其它的协议如IPX/SPX也有相应的协议完成这些操作)

  IP地址和MAC地址之间的关联关系保存在主机系统里面，叫做ARP表。由驱动程序和操作系统完成。在Microsoft的系统里面可以用arp-a 的命令查看ARP表。收到数据帧的时候也是一样，做完CRC校验以后，如果没有CRC效验错误，就把帧头去掉，把数据包拿出来通过标准的接口传递给驱动和上层的协议栈。最终正确的达到我们的应用程序。

PHY（（Physical Layer，PHY））是IEEE802.3中定义的一个标准模块，STA（station management entity，管理实体，一般为MAC或CPU）通过SMI（Serial Manage Interface）对PHY的行为、状态进行管理和控制，而具体管理和控制动作是通过读写PHY内部的寄存器实现的。一个PHY的基本结构如下图：

MII

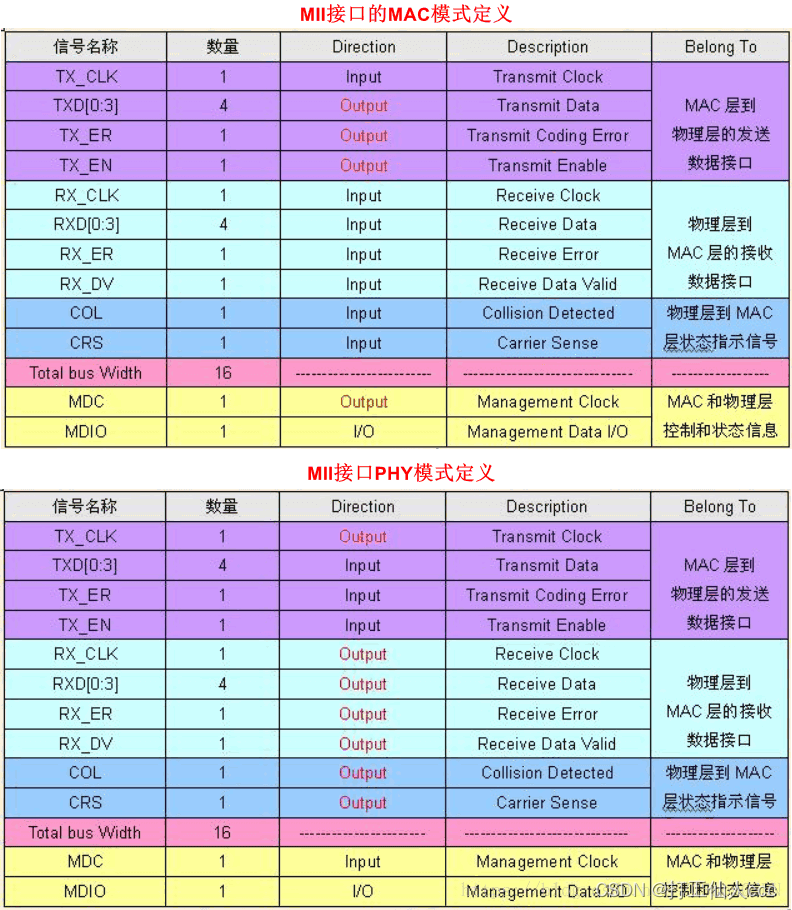

MII（Media Independent Interface）即媒体独立接口，MII接口是MAC与PHY连接的标准接口。它是IEEE-802.3定义的以太网行业标准。MII接口提供了MAC与PHY之间、PHY与STA(Station Management)之间的互联技术，该接口支持10Mb/s与100Mb/s的数据传输速率，数据传输的位宽为4位。"媒体独立"表明在不对MAC硬件重新设计或替换的情况下，任何类型的PHY设备都可以正常工作。802.3协议最多支持32个PHY，但有一定的限制：要符合协议要求的connector特性。MII接口如下图所示：

TX_ER（transmit coding error）： TX_ER同步于TX_CLK，高电平有效，表示TX_ER有效期内传输的数据无效。对于10Mbps速率下，TX_ER不起作用

 CRS：Carrier Sense，载波侦测信号，不需要同步于参考时钟，只要有数据传输，CRS就有效，另外，CRS只有PHY在半双工模式下有效；

 COL：Collision Detectd，冲突检测信号，不需要同步于参考时钟，只有PHY在半双工模式下有效。

RMII

(Reduced Media Independant Interface)

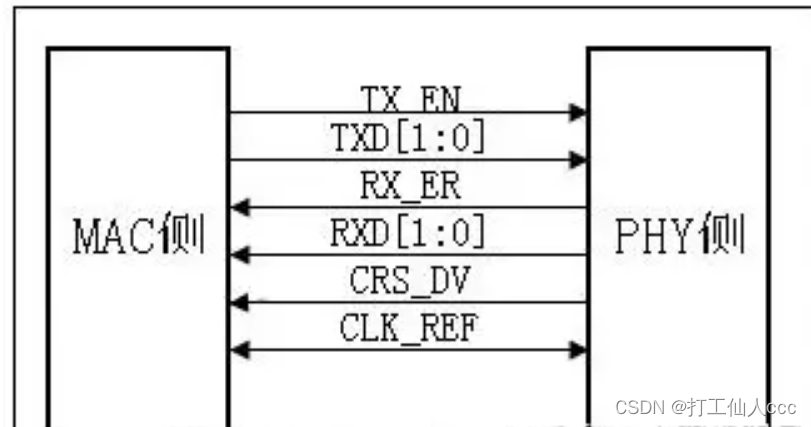

简化媒体独立接口是标准的以太网接口之一，比MII有更少的I/O传输。RMII口是用两根线来传输数据的，MII口是用4根线来传输数据的，GMII是用8根线来传输数据的。MII/RMII只是一种接口，对于10Mbps线速，MII的时钟速率是2.5MHz就可以了，RMII则需要5MHz；对于100Mbps线速，MII需要的时钟速率是25MHz，RMII则是50MHz。

TXD[1:0]：数据发送信号线，数据位宽为2，是MII接口的一半；

RXD[1:0]：数据接收信号线，数据位宽为2，是MII接口的一半；

TX_EN(Transmit Enable)：数据发送使能信号，与MII接口中的该信号线功能一样；

RX_ER(Receive Error)：数据接收错误提示信号，与MII接口中的该信号线功能一样

CLK_REF：是由外部时钟源提供的50MHz参考时钟，与MII接口不同，MII接口中的接收时钟和发送时钟是分开的，而且都是由PHY芯片提供给MAC芯片的。这里需要注意的是，由于数据接收时钟是由外部晶振提供而不是由载波信号提取的，所以在PHY层芯片内的数据接收部分需要设计一个FIFO，用来协调两个不同的时钟,在发送接收的数据时提供缓冲。PHY层芯片的发送部分则不需要FIFO，它直接将接收到的数据发送到MAC就可以了。

CRS_DV：此信号是由MII接口中的RX_DV和CRS两个信号合并而成。当介质不空闲时，CRS_DV和RE_CLK相异步的方式给出。当CRS比RX_DV早结束时(即载波消失而队列中还有数据要传输时)，就会出现CRS_DV在半位元组的边界以25MHz/2.5MHz的频率在0、1之间的来回切换。因此，MAC能够从 CRS_DV中精确的恢复出RX_DV和CRS。

MDC： 由站管理实体向PHY提供，作为在MDIO信号上传送信息的定时参考。MDC是一种非周期性的信号，没有最高或最低时间。无论TX_CLK和RX_CLK的标称周期如何，MDC的最小高低时间应为160 ns，MDC的最小周期为400 ns。

MDIO： 是PHY和STA之间的双向信号。它用于在PHY和STA之间传输控制信息和状态。控制信息由STA同步地针对MDC驱动并且由PHY同步地采样。状态信息由PHY针对MDC同步驱动并由STA同步采样。

GMII

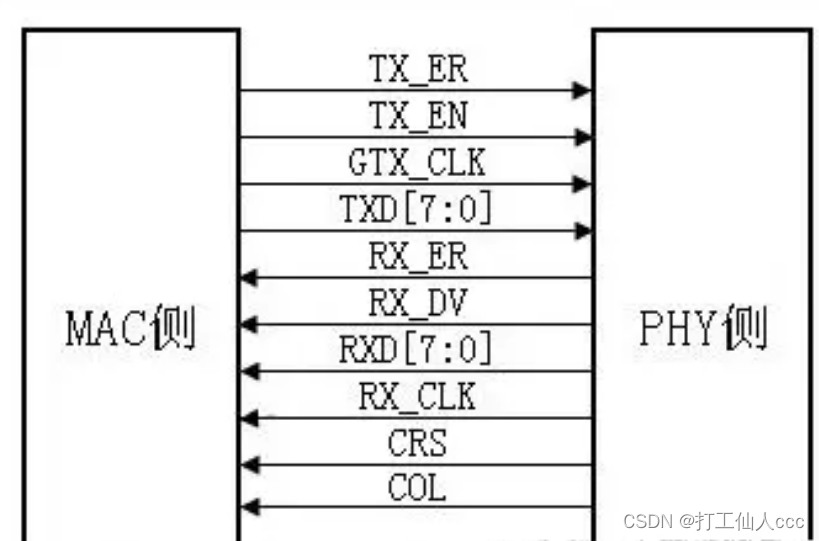

GMII=Gigabit Media Independent Interface(千兆介质无关接口)。与MII接口相比，GMII的数据宽度由4位变为8位，GMII接口中的控制信号如TX_ER、TX_EN、RX_ER、RX_DV、CRS和COL的作用同MII接口中的一样，发送参考时钟GTX_CLK和接收参考时钟RX_CLK的频率均为125MHz(1000Mbps/8=125MHz)。

        在这里有一点需要特别说明下，那就是发送参考时钟GTX_CLK，它和MII接口中的TX_CLK是不同的，MII接口中的TX_CLK是由PHY芯片提供给MAC芯片的，而GMII接口中的GTX_CLK是由MAC芯片提供给PHY芯片的。两者方向不一样。

        在实际应用中，绝大多数GMII接口都是兼容MII接口的，所以，一般的GMII接口都有两个发送参考时钟：TX_CLK和GTX_CLK(两者的方向是不一样的，前面已经说过了)，在用作MII模式时，使用TX_CLK和8根数据线中的4根

RGMII

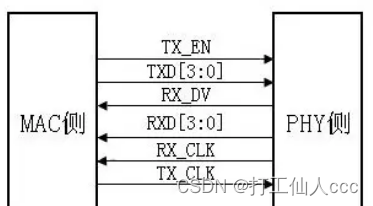

        RGMII即Reduced GMII，是RGMII的简化版本，将接口信号线数量从24根减少到14根(COL/CRS端口状态指示信号，这里没有画出)，时钟频率仍旧为125MHz，TX/RX数据宽度从8为变为4位，为了保持1000Mbps的传输速率不变，RGMII接口在时钟的上升沿和下降沿都采样数据。在参考时钟的上升沿发送GMII接口中的TXD[3:0]/RXD[3:0]，在参考时钟的下降沿发送GMII接口中的TXD[7:4]/RXD[7:4]。RGMI同时也兼容100Mbps和10Mbps两种速率，此时参考时钟速率分别为25MHz和2.5MHz。

    TX_EN信号线上传送TX_EN和TX_ER两种信息，在TX_CLK的上升沿发送TX_EN，下降沿发送TX_ER；同样的，RX_DV信号线上也传送RX_DV和RX_ER两种信息，在RX_CLK的上升沿发送RX_DV，下降沿发送RX_ER。

SMII

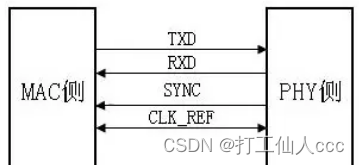

        SMII即Serial MII，串行MII的意思，跟RMII相比，连线进一步减少到4根

       TXD：发送数据信号，位宽为1；

    RXD：接收数据信号，位宽为1；

    SYNC：收发数据同步信号，每10个时钟周期置1次高电平，指示同步。

    CLK_REF：所有端口共用的一个参考时钟，频率为125MHz，为什么100Mbps速率要用125MHz时钟？因为在每8位数据中会插入2位控制信号。

SGMII

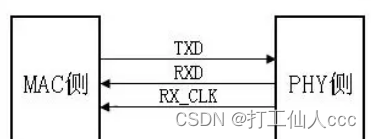

SGMII即Serial GMII，串行GMII，收发各一对差分信号线，时钟频率625MHz，在时钟信号的上升沿和下降沿均采样，参考时钟RX_CLK由PHY提供，是可选的，主要用于MAC侧没有时钟的情况，一般情况下，RX_CLK不使用。收发都可以从数据中恢复出时钟。

    在TXD发送的串行数据中，每8比特数据会插入TX_EN/TX_ER 两比特控制信息，同样，在RXD接收数据中，每8比特数据会插入RX_DV/RX_ER 两比特控制信息，所以总的数据速率为1.25Gbps=625Mbps*2.

XGMII

       TXD[31:0]：数据发送通道，32位并行数据。

    RXD[31:0]：数据接收通道，32位并行数据。

    TXC[3:0]：发送通道控制信号，TXC=0时，表示TXD上传输的是数据；TXC=1时，表示TXD上传输的是控制字符。TXC[3:0]分别对应TXD[31:24], TXD[23:16], TXD[15:8], TXD[7:0]。

    RXC[3:0]：接收通道控制信号，RXC=0时，表示RXD上传输的是数据；RXC=1时，表示RXD上传输的是控制字符。RXC[3:0]分别对应RXD[31:24], RXD[23:16], RXD[15:8], RXD[7:0]。

    TX_CLK：TXD和TXC的参考时钟，时钟频率156.25MHz，在时钟信号的上升沿和下降沿都采样数据。156.25MHz * 2 * 32 = 10Gbps 。

    RX_CLK：RXD和RXC的参考时钟，时钟频率156.25MHz，在时钟信号的上升沿和下降沿都采样数据。

    XGMII接口共74根连线，单端信号，采用HSTL/SSTL_2逻辑，端口电压1.5V/2.5V，由于SSTL_2的端口电压高，功耗大，现在已很少使用。HSTL即High Speed Transceiver Logic，高速发送逻辑的意思。SSTL，即Stub Series Terminated Logic，短路终止逻辑，主要用于高速内存接口，SSTL目前存在两种标准，SSTL_3是3.3V标准；SSTL_2是2.5V标准。
