MIC工作原理(驻极体麦克风)

1.驻极体麦克风声电转换原理

如图所示，驻极体麦克风属于电容式麦克风，背极板和振膜构成平板版电容器，背极板驻有一定量的电荷，背极板通过金属环连接到FET的栅极；振膜镀层金属，通过金属外壳连接到FET的S极；

驻极体麦克风电容器简图

由静电学可知，对于平行版电容器，由如下关系

C=ε*S/d

C:电容容量； ε：介电常数；S两极正对面积，d：两极距离

当电容器充电荷量为Q，电容器两个极之间形成的电压U，由如下关系

C=Q/U

当振膜收到声压作用时产生振动，从而改变振膜与背极板之间的距离d，于是产生了Δd的变化，由公式（1）可知，其必然产生ΔC的变化，也就是

ΔC= ε*S/Δd

由公式（2）可知，由于△C的变化量，充电电荷Q是固定不变的，因此必然产生ΔV的变化，也就是

ΔV=Q/ ΔC

这样就完成了从声信号到电信号的转换。但是这个信号非常弱，内阻非常高，不能直接使用，还要进行阻抗变换和放大。

FET场效应管是一个电压控制元件，漏极（D）电流Id受源极S与栅极G之间的电压Vgs的控制；

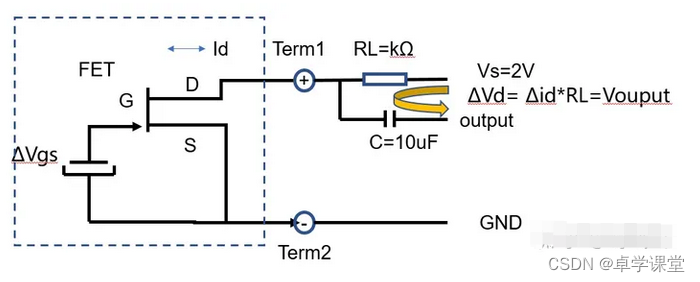

平行板电容器的两个极是接到FET的S极和G极，因此相当于FET的S极和G极之间加了一个ΔVgs的变化量，FET的漏极电流I就产生一个ΔId的变化量，因此这个电流的变化量就在电阻RL上产生一个ΔVd的变化量，这个电压的变化量就可以通过电容C输出，这个电压的变化量是由声压引起的，因此整个麦克风传感器就完成了一个声电的转换过程，将声音信号转化为电信号输出。

ΔVgs→ ΔId→ ΔVd

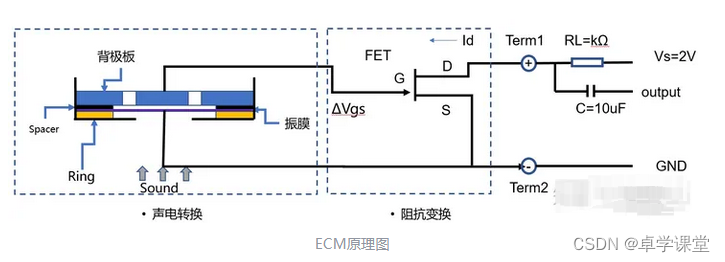

ECM原理图

—声电转换：振膜，垫片背极板组成有空气间隙的平行板电容器，背极板覆膜并驻极后存储电荷，振膜振动导致电容输出变化，由声信号转变为电信号；

—阻抗变换：驻极体电容的容值很小，产生的电信号的也很小，输出阻抗就很大。为了匹配后级音频处理线路的输入阻抗，需要MIC中内置FET，实现阻抗的变换，将GΩ级转变为kΩ级。

2.驻极体麦克风输出信号分析

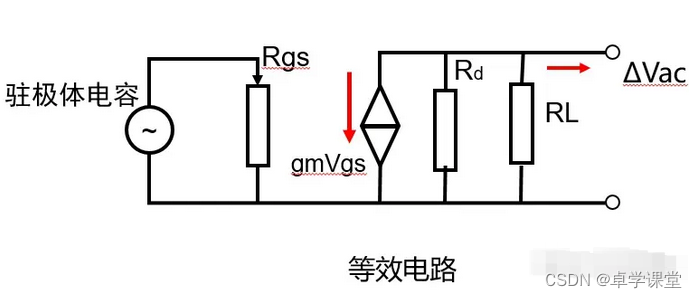

根据测试电路设置偏置负载电阻RL, 确定MIC输出的交流信号电压，根据FET等效模型，由于FET的Rgs很大，所以电容上的驻极电荷不会放电消失，同时Rd相对RL很大，并联后可以忽略。所以MIC输出的交流信号电压

最大交流信号幅值：

Max Vac=AOP(Pa)*0.0126V*SQRT(2) 峰值信号

同时Vac=gmVgs*RL

——0.0126v对应为-38dBV/Pa即94dBSPL

——假设给麦克风的电压Vdc=1v， 电源电压2V

——AOP 20Pa

则最大峰值输出信号Vdc+Vac=1.355v<Vs, 符合输出要求【

如果RL升高， 94dBSPL时， Vac=0.0398V 也就是 -28dB

Max Vac=1.126V AOP 20Pa计算

Vdc+Vac=2.12V>Vs,显然不成立

所以RL升高后，AOP变小，麦克风的动态范围变小。
