三极管开关电路参数设计与参数介绍

        三极管基本是电路上用到的元器件，电子相关专业的同学在大学会学到模拟电路的课程，其中就有专门的章节介绍了三极管的特性，使用方法。

        接下来我使用一个具体的三极管型号（PMBT3904）来介绍其参数，并进行电路设计，相关参数的计算。

一、三极管参数介绍

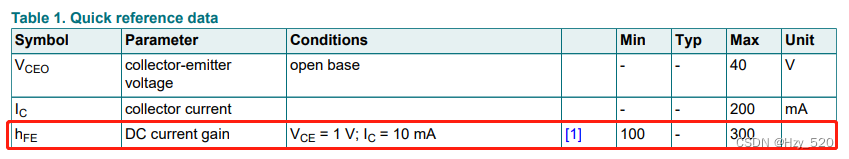

1.直流电流增益

        这个可以说是三极管最最重要的参数了，直接决定了其放大倍数。

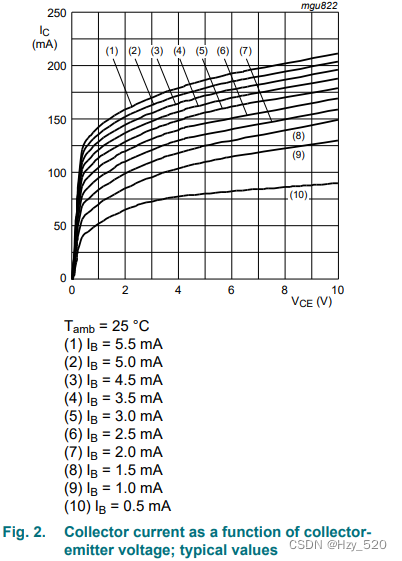

          相同的Vce情况下，不同的Ib都会有不同的IC，即放大倍数是变化的，需要根据实际情况设计好参数。

 2.Vcesat（Vce饱和电压）

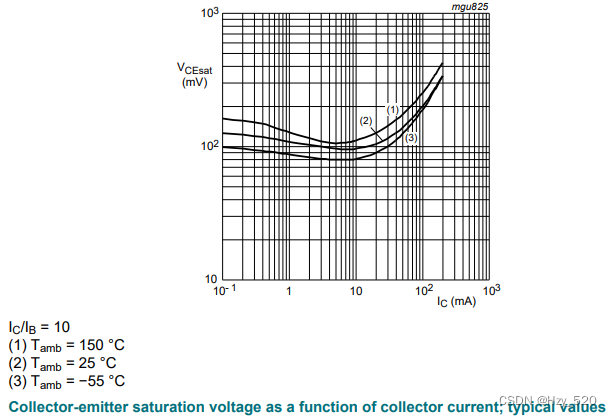

        这个参数代表了Vce在电路的压降，从规格书来看，不同的电流压降是不一样的。

         一般来说这个压降不会很大，但是设计电路心中一定要有数。

3.IC MAX

                设计过程中，要确认好三极管IC MAX,设计留有余量：

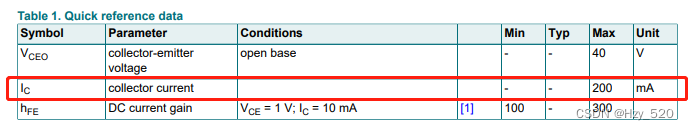

         比如此IC MAX就是200mA，设计流过的电流不能超过这个数值。

4.确认好VCE MAX:

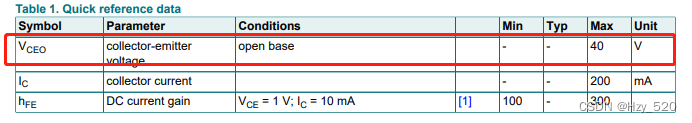

        接入三极管CE之间的电压不能超过这个数值，否则三极管会损坏。

   综上，我们知道PMBT3904三极管的几个重要参数：

1.VCEO：  40V

2.IC MAX： 200mA

3.hFE： 100-300

4.VCEsat：200mV-300mV

二、三极管开关电路控制LED

        在这个设计中，需要使用一个三极管来控制LED的亮灭，因为单靠单片机的GPIO是无法驱动LED的，三极管在这里充当开关的作用。那电路究竟如何设计？其实非常简单。

        假设选用一颗NPN型的三极管，这里以PMBT3904来设计，则当给B极施加电压超过约0.7V，电流超过一定值时，三极管的CE极导通，Ib与导通大小的关系是：Ib*β=Ic。β就是三极管的放大倍数。

Rb计算（基极电阻）

        假设供电是3.3V，LED导通时候的电流为10mA，压降为2V。我们取β=100，那么Ic=10mA，可以算出Ib=Ic/β=10mA/100=100uA。

        而Rb=(3.3V-0.7V)/Ib=2.6V/100uA=26K。意味着，让三极管b极的电压为3.3V时，只要Rb=26K，就能够使Ib=100uA，从而使Ic=10mA。

        考虑到三极管的放大倍数可能存在变化，我们一般取Ib要 比计算值小一些，可以取26K,也可以使用10K。下图便是26K的设计。

Rc计算（集电极电阻）

        此电阻的计算方法是，在三极管供电为3.3V的情况下，假设三极管CE之间导通时不存在电压（实际不可能，多少都有一些），由于LED有2V的压降，则落在Rc电阻的电压为3.3V-2V=1.3V，经过此电阻的电流为10mA，则此电阻的大小为1.3V/10mA=130R。

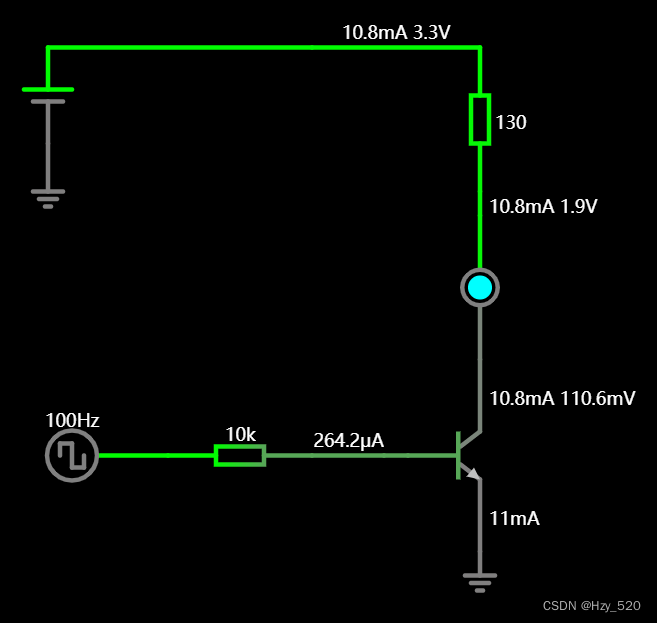

        下图是经过仿真的验证图。

        可以看出三极管CE之间在导通的时候存在约0.2V的压降。

        通过仿真，可以看出，如上设计可以满足驱动电流10mA的输出。

假设（修改Rb，Rc）

        实际设计中，我们可能会将Rb取10K，因为10K是常用值，那问题来了，此时驱动电流会变大吗？

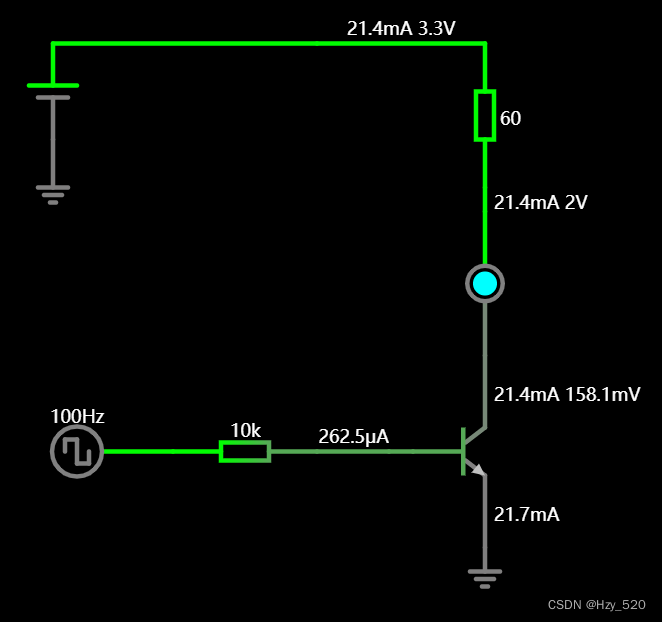

 答案是不会的，因为虽然说减少了Rb，增加了Ib，理论上Ic会增加，但是由于Rc的存在，最大通过的电流仍为10mA.只有修改Rc的值后，Ic才会改变，如下图：
