当遇到JLINK无法识别下载时，可能是接线错误或芯片锁死。接线错误时，确保SWDIO和SWCLK未接反，可交叉测试线缆。若芯片锁死，尝试在下载时按复位键，或者通过拉高/低boot0进行解锁。如无复位和boot0接口，需根据原理图飞线操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

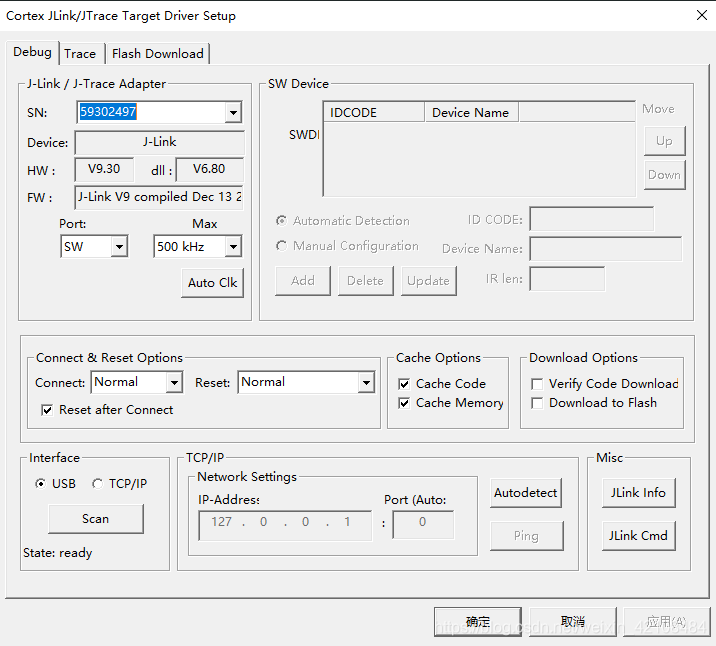

问题现象

在这里插入图片描述
首先，点击settings可以看到没有识别到JLINK下载，那么有如下两种情况

接线错误

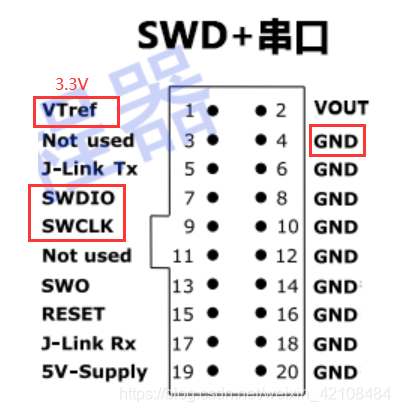

如果使用的是四线制接线方法，接线方法可参考下图，GND随意一个即可。那么这种方法存在的错误就是SWDIO和SWCLK接反了，如果是这个问题，将线交叉测试一下即可。

在这里插入图片描述

芯片锁死

第二种情况就是芯片进入了写保护，那么这种情况下就需要在下载程序时按下复位键进行下载看能否成功，如果行，就先将boot0保持拉高，再按下复位，然后boot0拉低，之后可以正常使用。

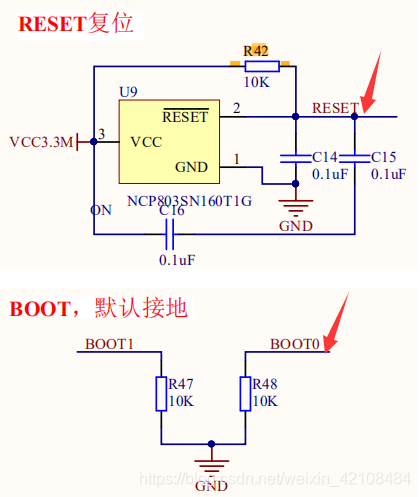

如果板子上没有复位按键和boot0，boot1外置接口，可自行根据原理图飞线出来进行测试，像我下图这样
在这里插入图片描述 -----------------------------------------------------------------END------------------------------------------------------------------
