3.3.10 反相微分电路

3.3.10 反相微分电路

作为积分电路的逆运算，原理性的微分电路结构比较简单，仅仅将积分电阻与积分电容交换即可如图1所示。

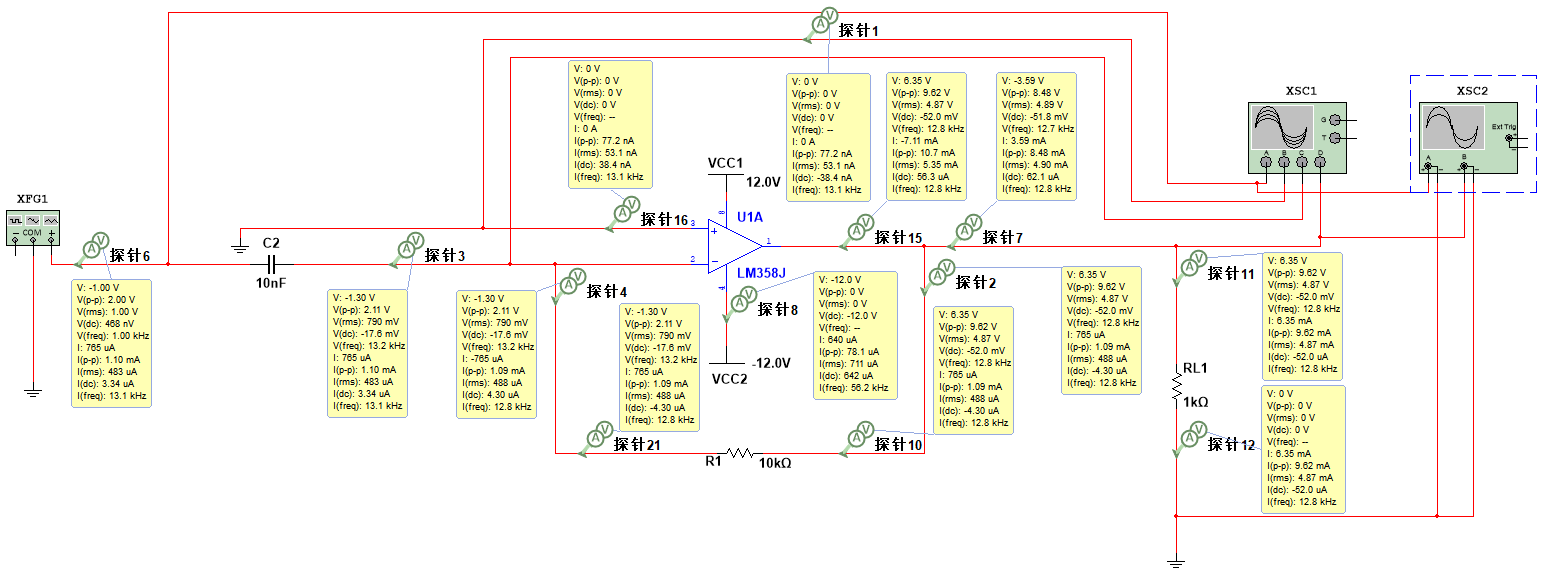

图1 原理性的反相微分电路

原理性的反相微分电路对高频噪声非常敏感，对图2所示的信号源极易产生如图3所示严重的自激振荡。

图2 信号源参数设置

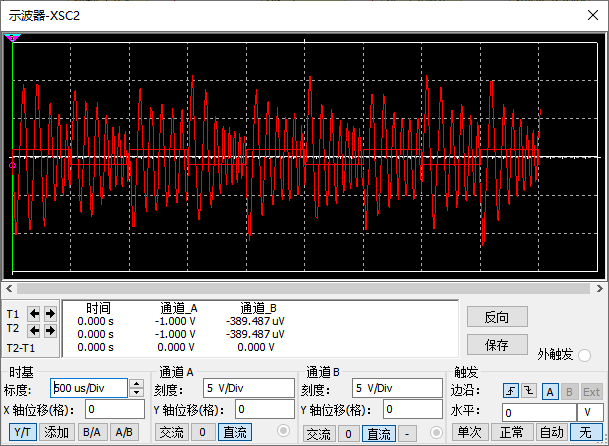

图3 原理性反相微分电路的仿真波形

能够正常进行模拟微分运算的电路结构如图4所示，额外增加了输入端电阻R1与负反馈电容C2，实用的反相微分电路仿真波如图5所示。

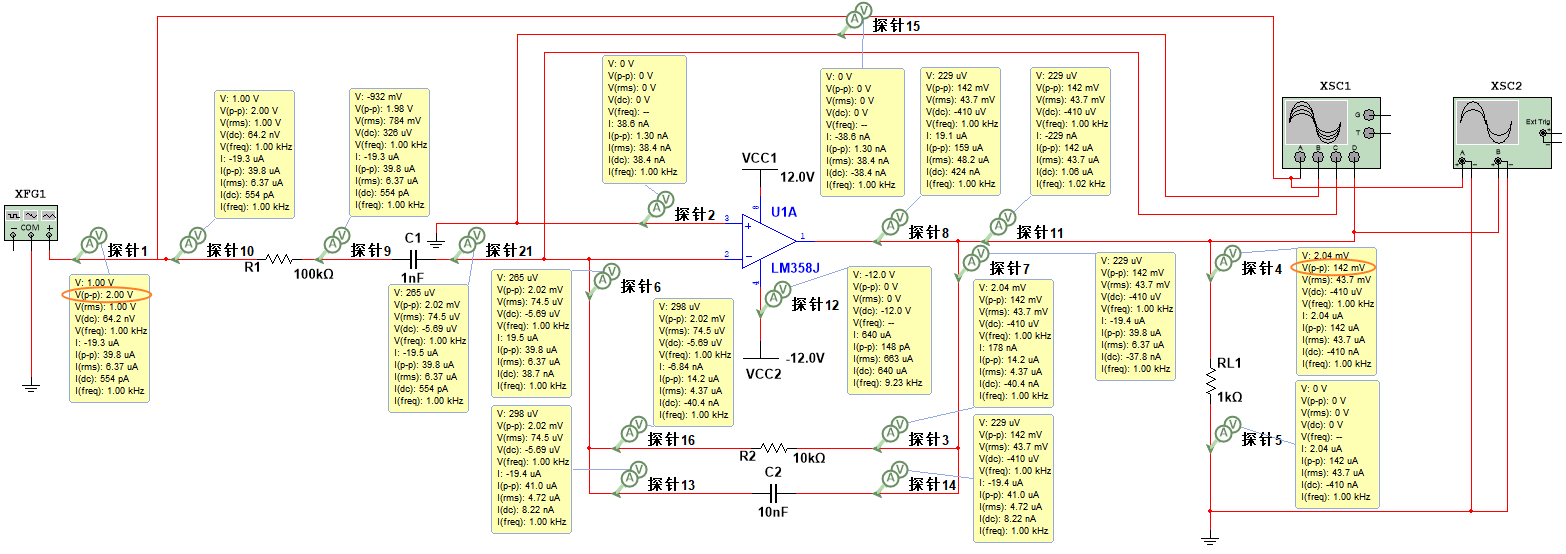

图4 实用的反相微分电路

图5 实用的反相微分电路仿真波形

若输入信号的频率f＜1/（2πR2C2），输出电压Vo与输入电压Vi的运算关系为：

提示：反相微分电路可将矩形波转换为尖峰脉冲，曾被广泛用在可控硅触发电路中。此外，反相微分电路还具有衰减高频噪声的作用。
