HFSS入门学习笔记——PCB微带线差分特性阻抗仿真

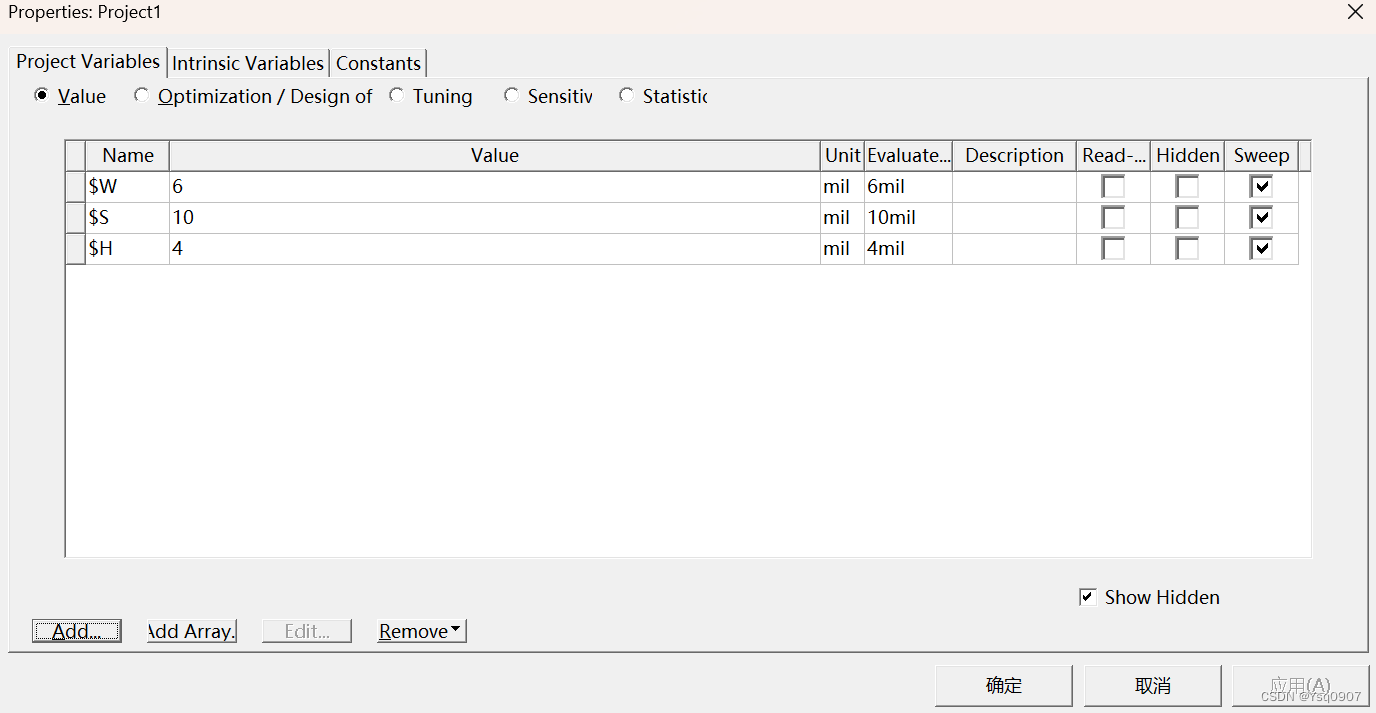

1、设置求解类型为终端驱动，并设置长度单位为mil，添加变量；

2、创建FR4介质层；

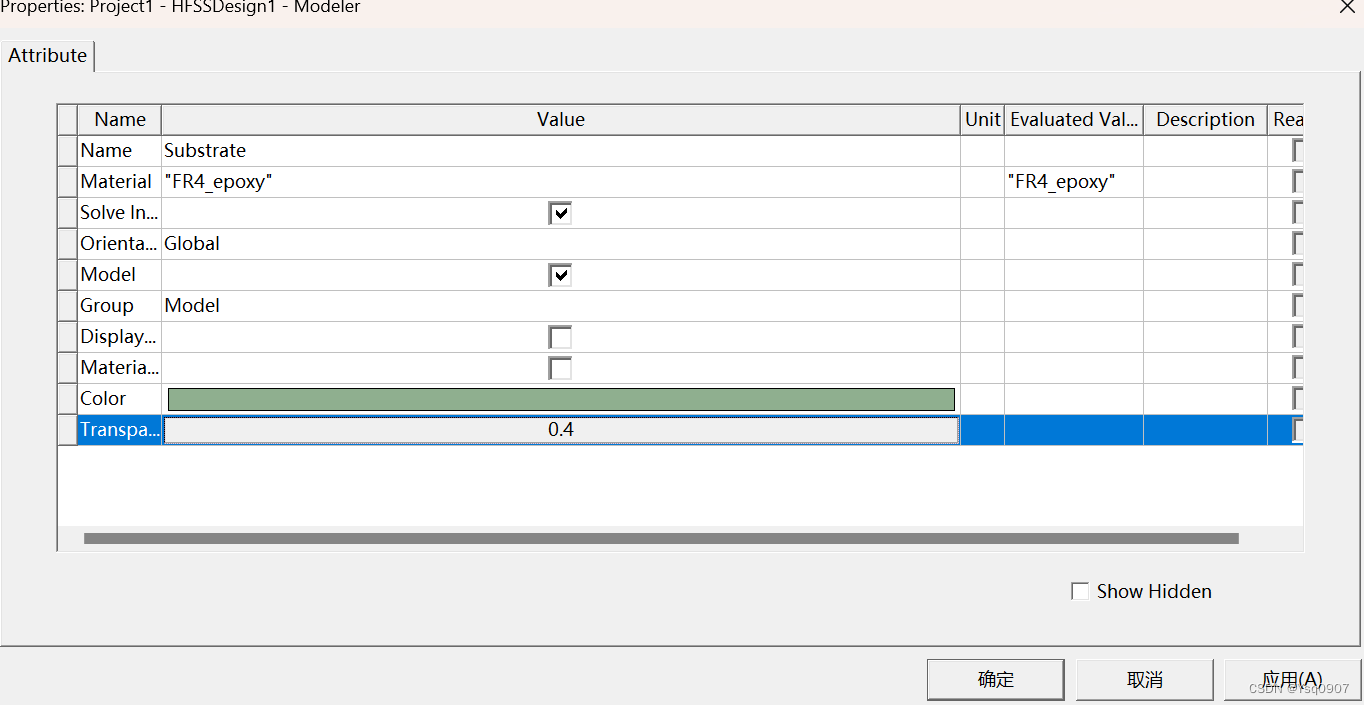

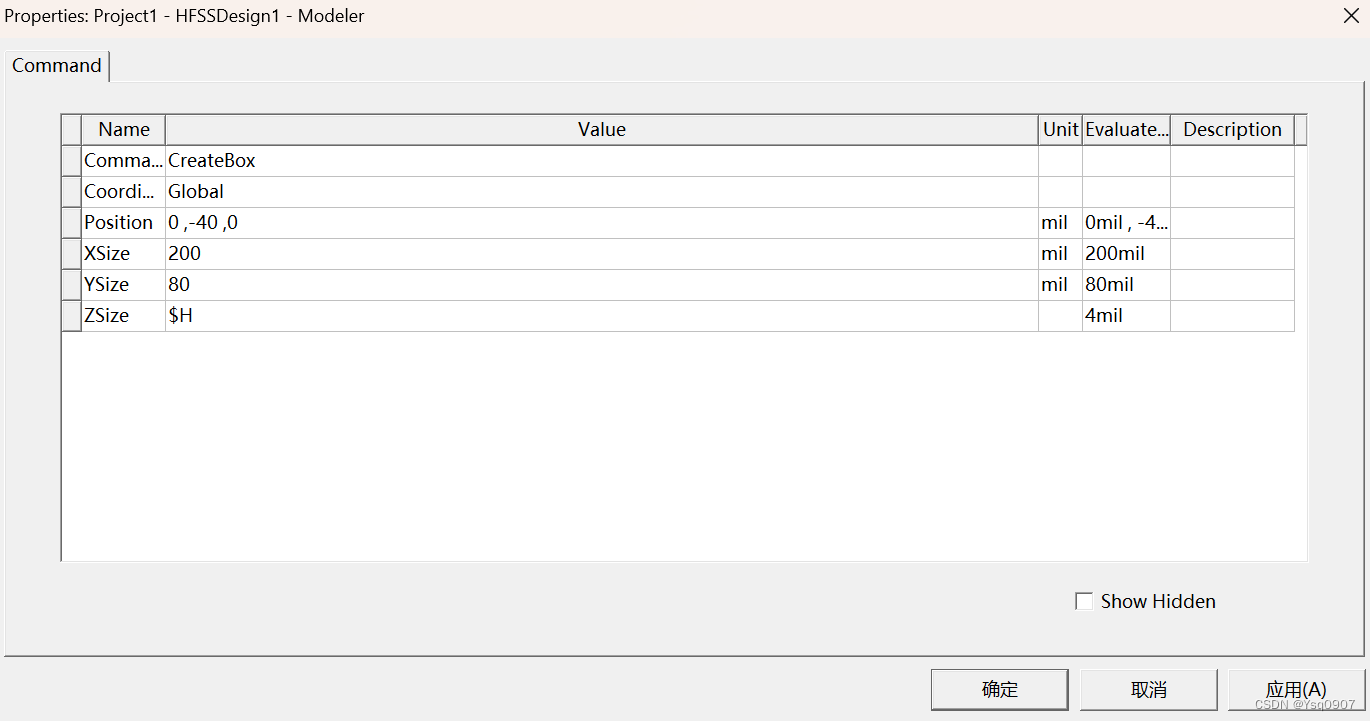

【Draw】→【Box】新建一个底面在XOY平面的长方体并设置长方体属性，作为介质层；

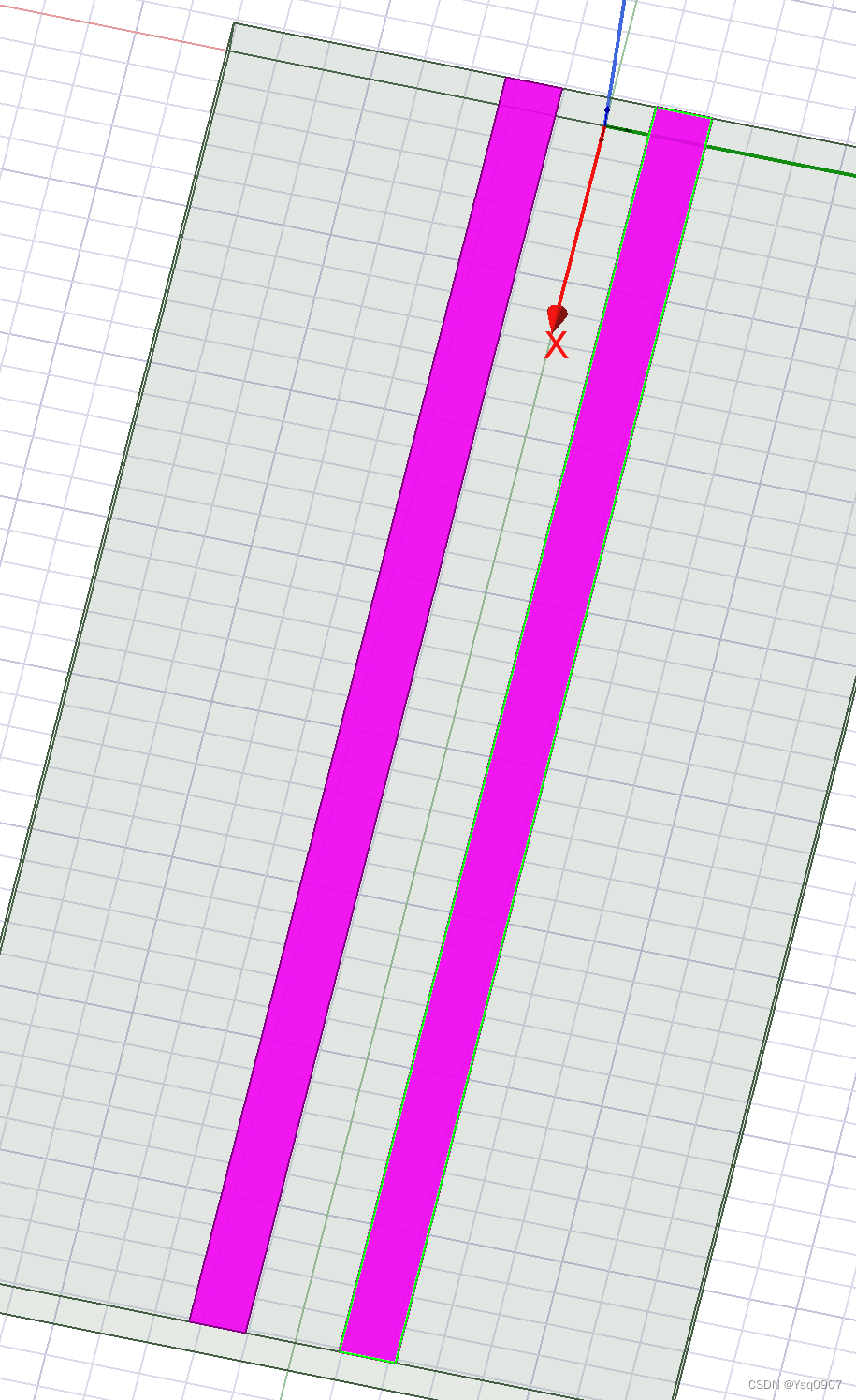

 3、创建差分信号模型；

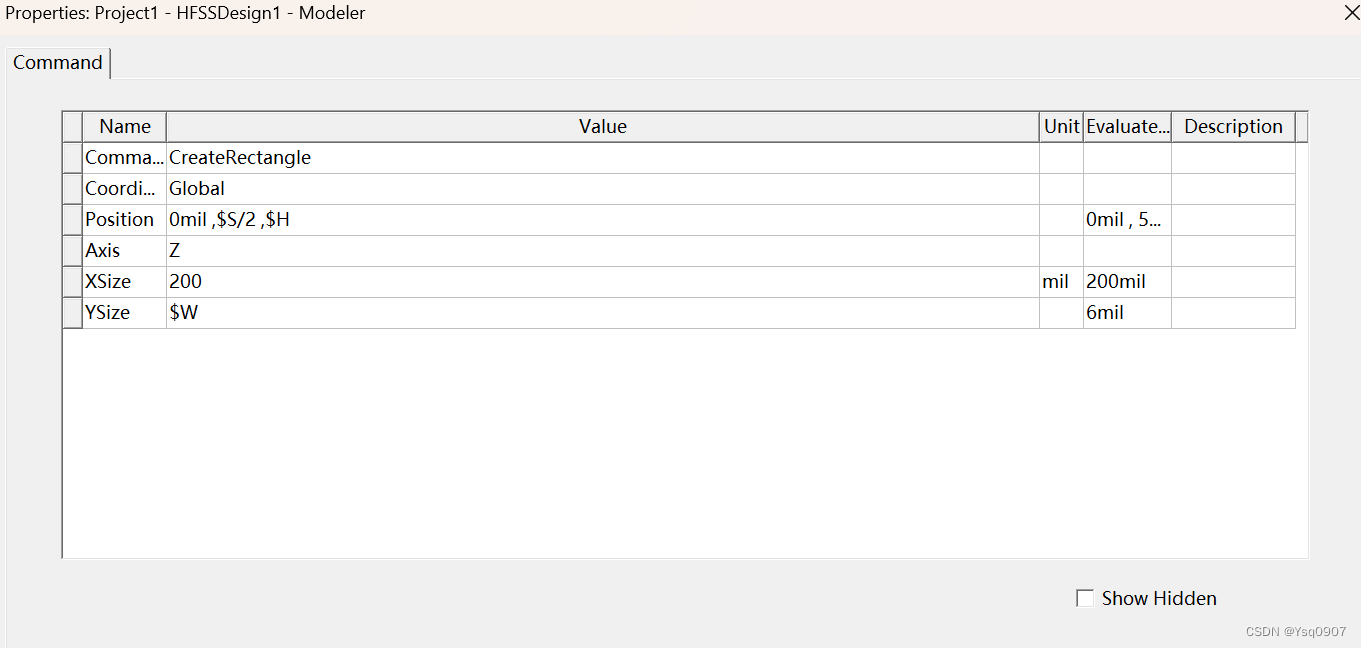

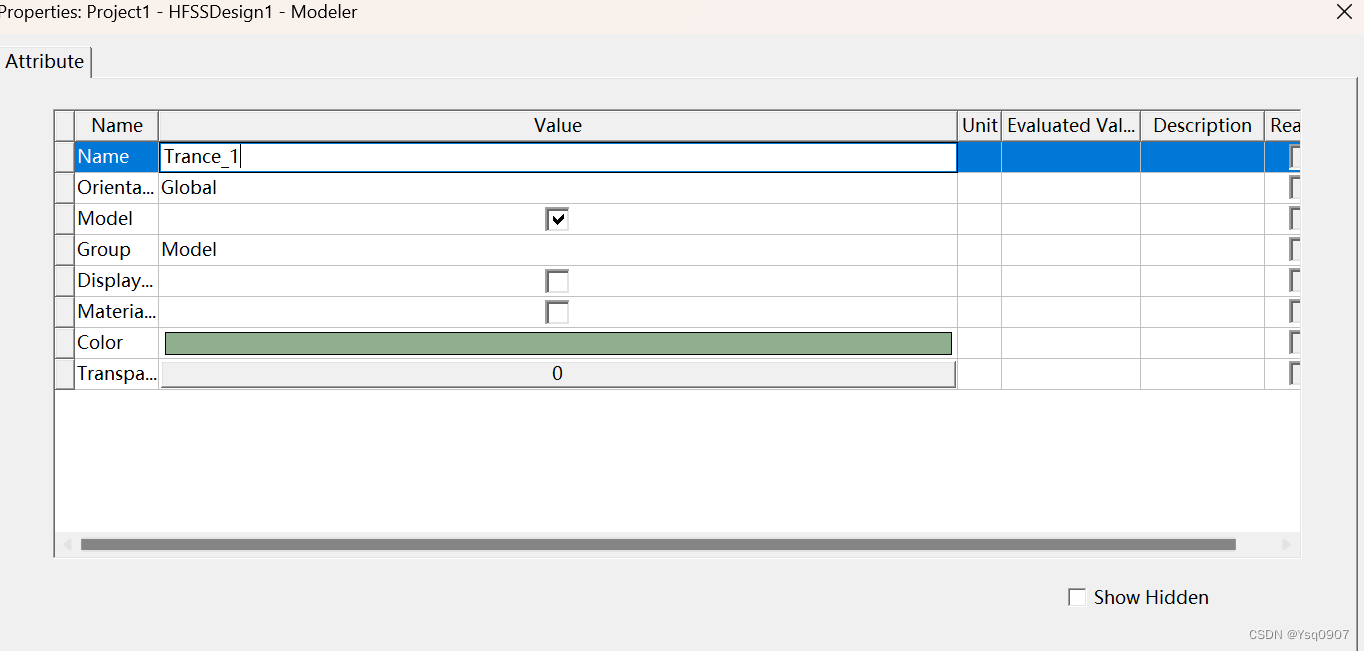

【Draw】→【Rectangle】，在XOY面创建矩形面设置属性，作为差分对的一根信号传输线；

 选择【Trance_1】，执行【Edit】→【Duplicate】→【Mirror】，沿Y轴为法线复制；

 4、创建空气模型；

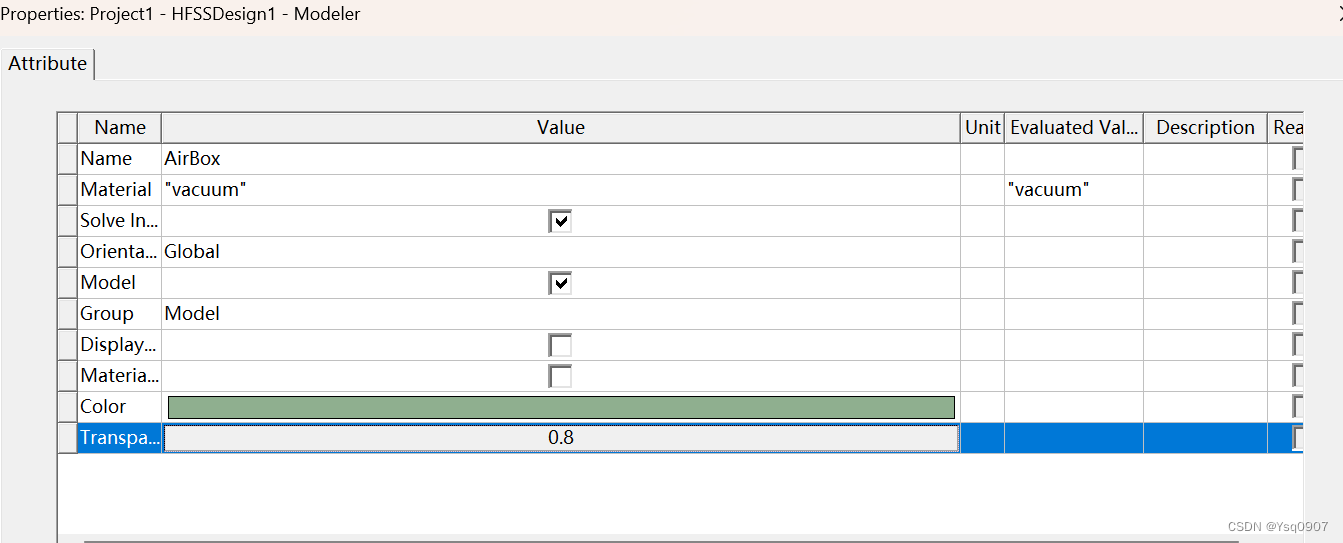

【Draw】→【Box】新建一个底面在XOY平面的长方体，设置属性；

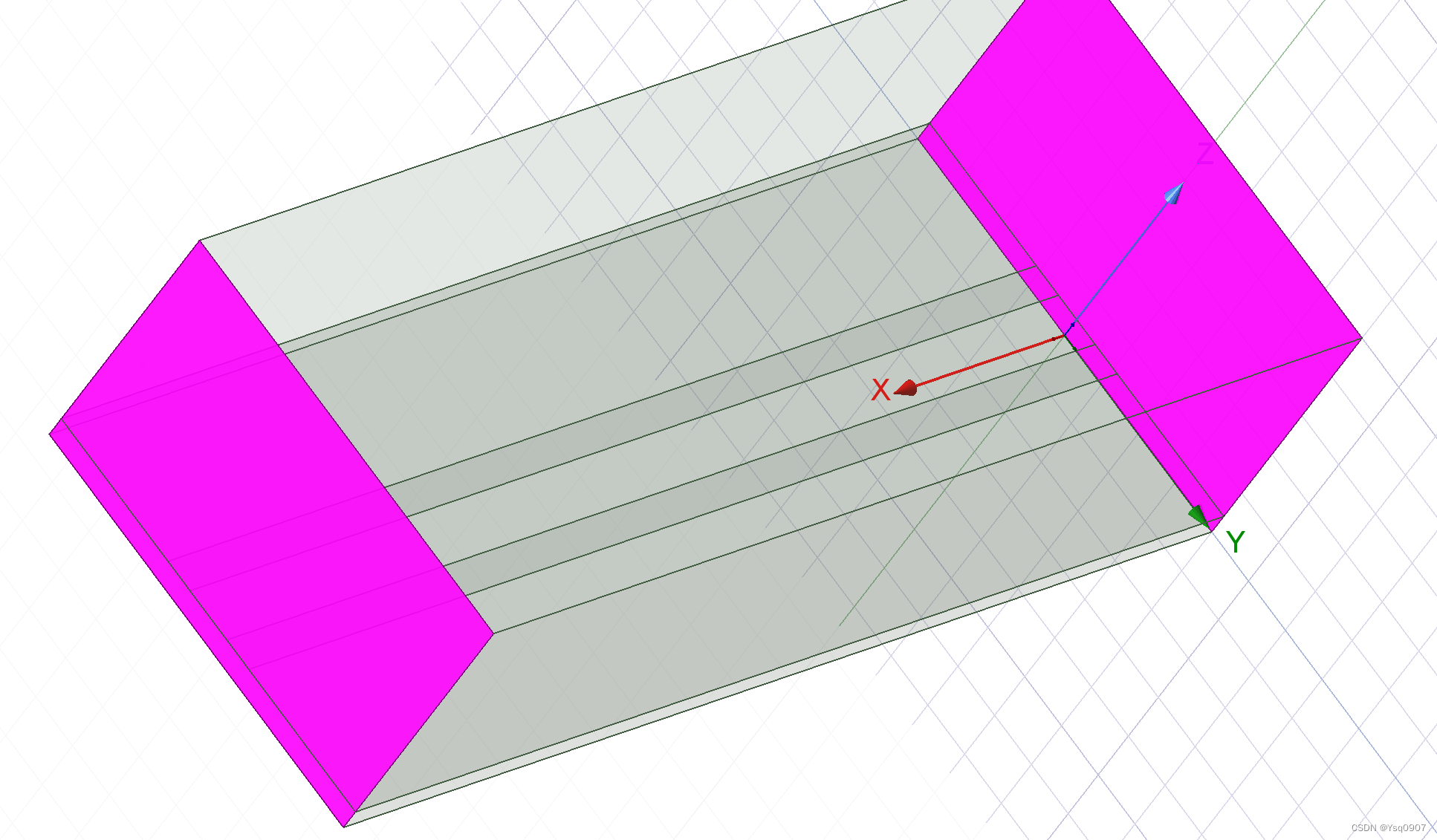

 5、端口设置；

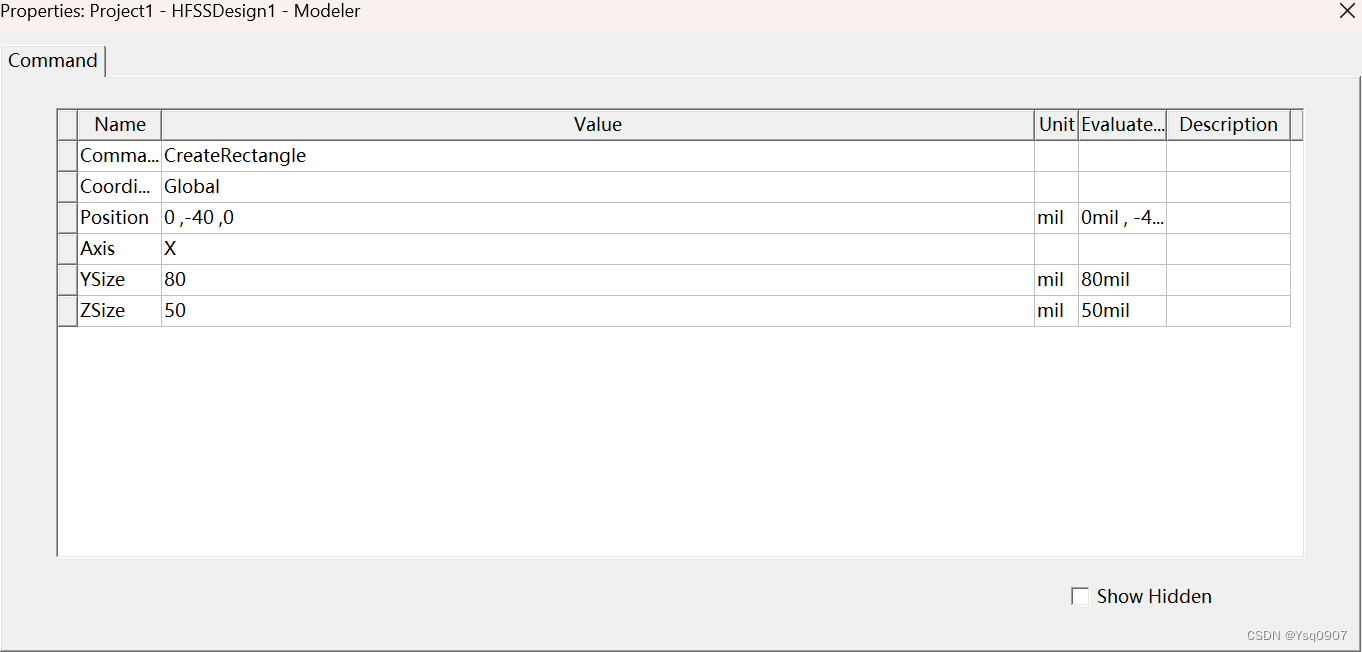

新建【Port1】，在YOZ面，执行【Draw】→【Rectangle】，设置矩形属性；

选择【Port1】，执行平移复制，绘制【Port2】；

 6、设置边界条件；

选中【Trance_1】和【Trance_2】鼠标右键【Assign Boundary】→【Perfect E】设置【Trance_1】和【Trance_2】为理想导体边界条件；

 7、分配波端口激励；

把矩形面【Port1】和【Port2】设置为波端口激励，设置【Trance_1】和【Trance_2】为差分信号对。右键选中【Port1】→【Assign Excitation】→【Port】→【Terminal Wave Port】，对【Port2】做一样的操作，会在工程树【Excitations】节点下显示出波端口激励与终端线；

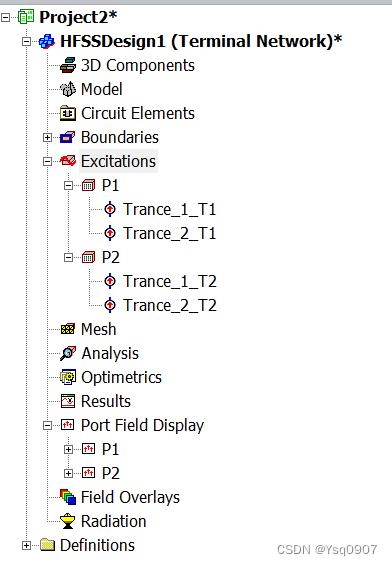

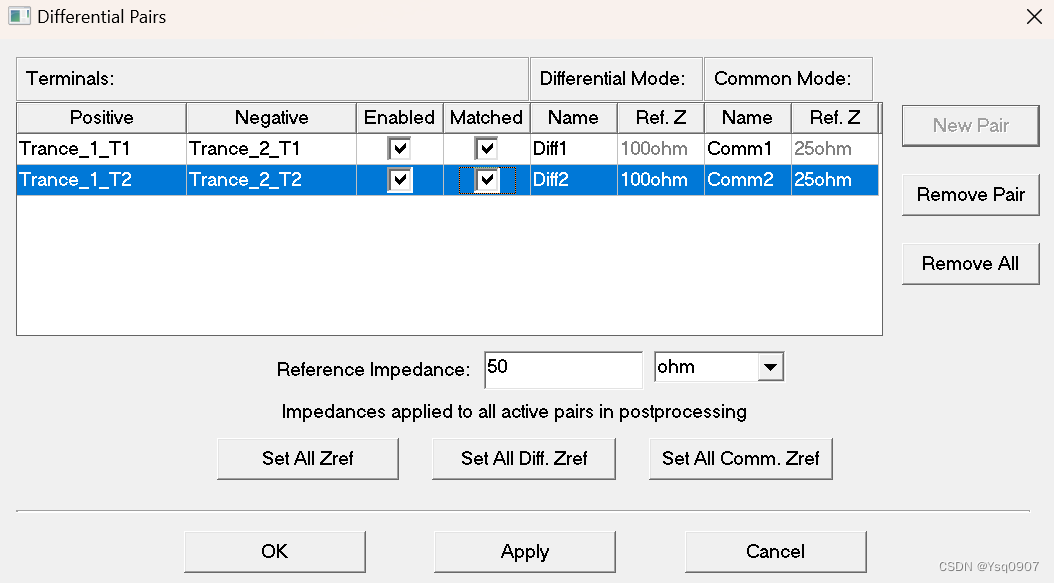

 右键工程树【Excitations】→【Differential Pairs】→【New Pair】将【P1】和【P2】上的终端线设置为差分对；

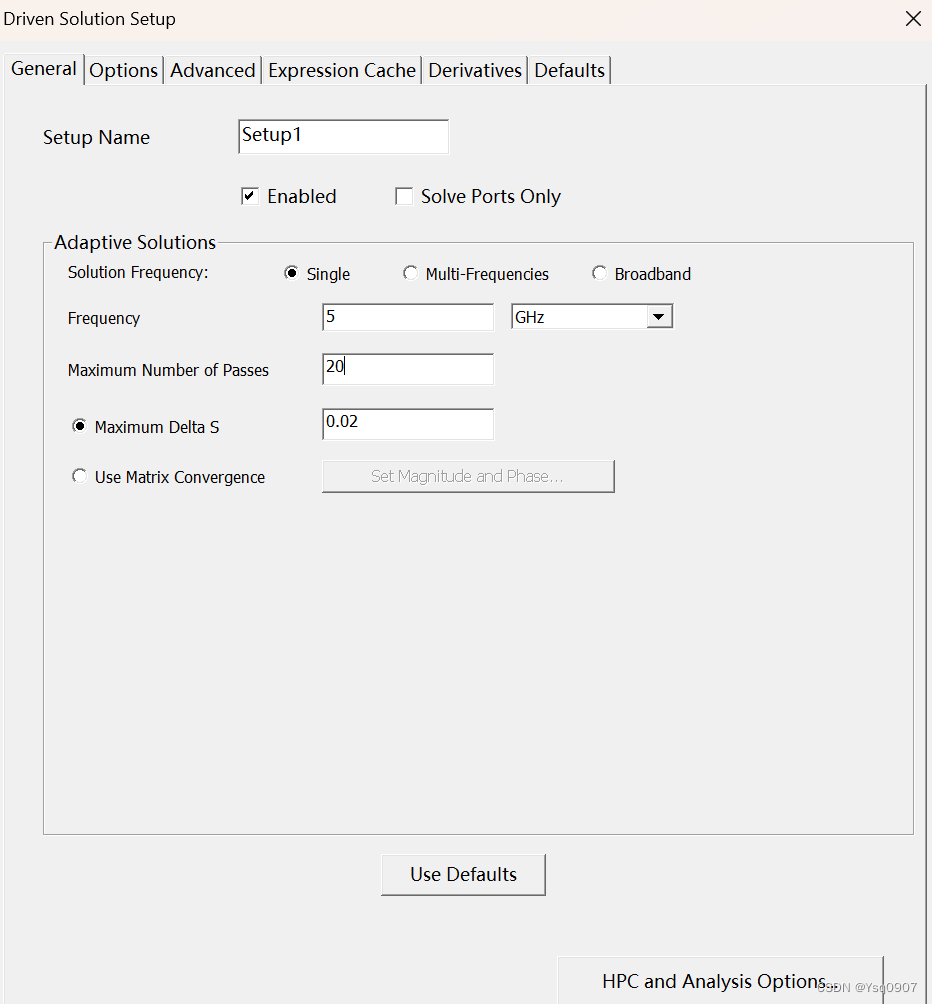

 8、求解设置

求解频率：设为5GHz，最大迭代次数20次，收敛误差0.02；

 扫频设置：设为插值扫频，扫频范围0~5GHz，频率步进为0.01GHz；

 9、检查与运行；

检查：【HFSS】→【validation Check】进行检查；

运行：【HFSS】→【Analysis All】；

10、结果分析；

右键【Results】→【Create Terminal Data Report】→【Rectangular Plot】，在【Category】中选中【Terminal Port Zo】，在【Quantity】下选中【Zot（Diff1，Diff1）】，【Function】中选中【mag】；

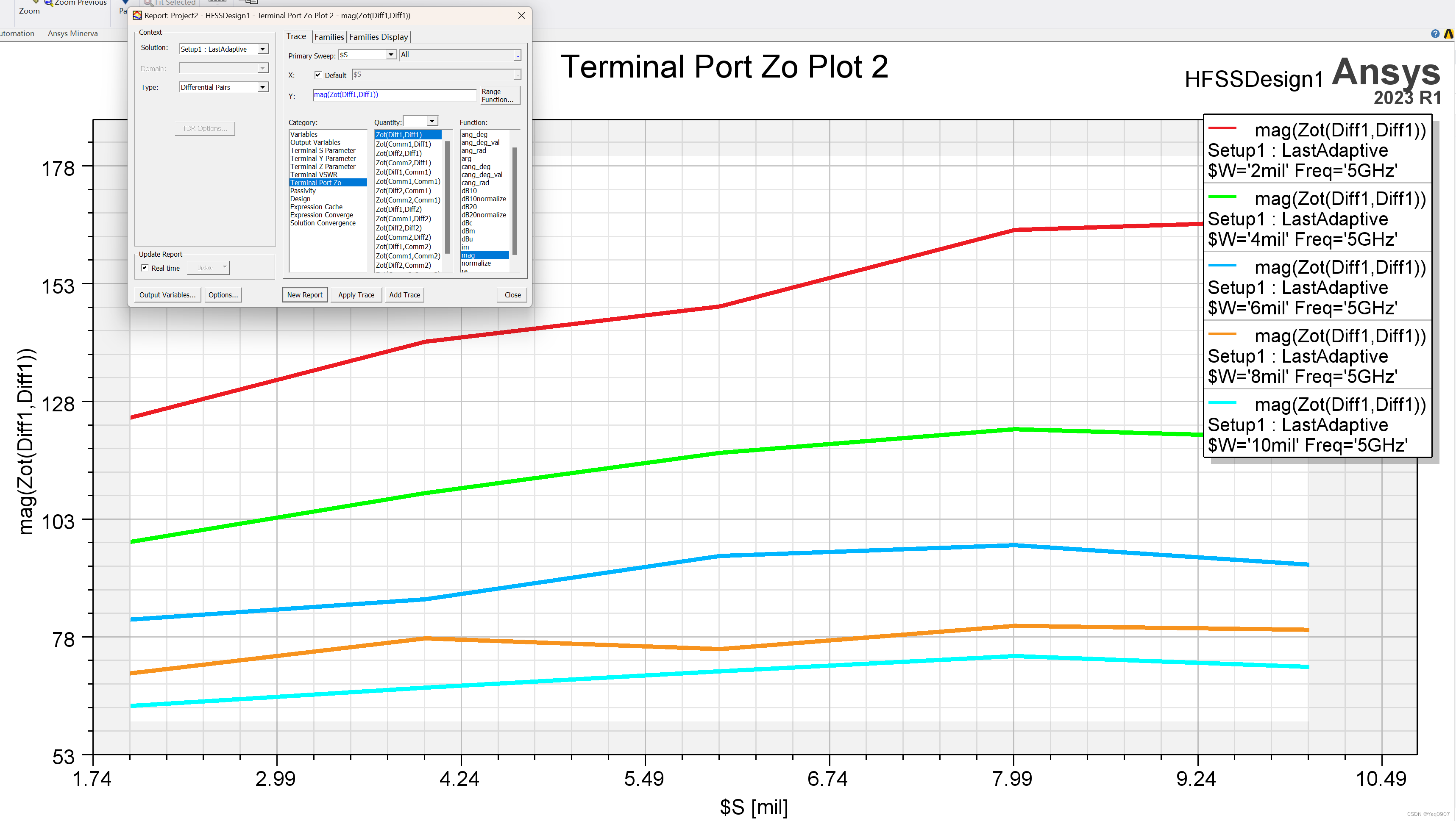

11、参数扫描分析

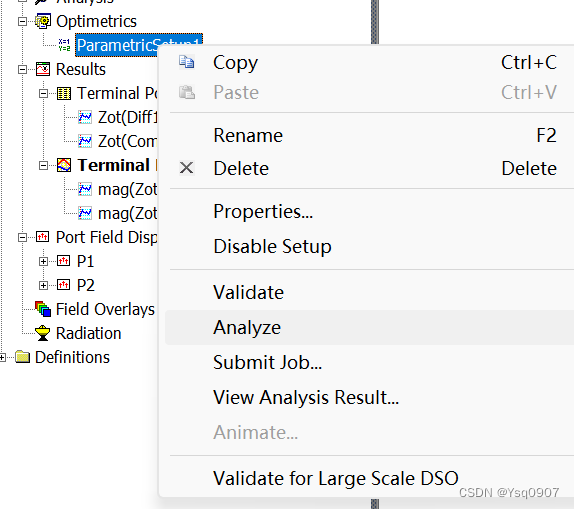

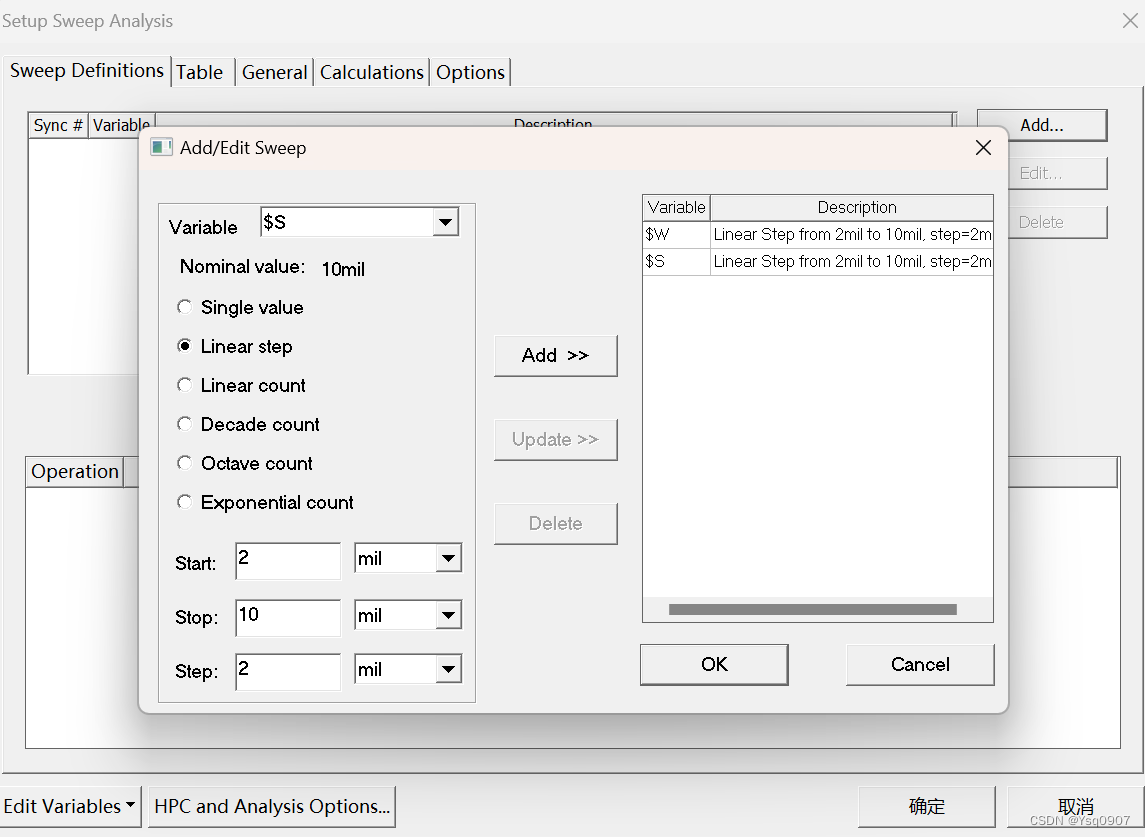

添加设计变量W和S为扫描参数变量，W范围为4~8mil，S范围为8~12mil；右键单击【Optimetrics】→【Add】→【Parametric】；





 微带线差分对的差模阻抗随着差分线间距的增大而增大，随着线宽的增大而减小；共模阻抗随着差分线间距的增大而减小，同样也随着线宽的增大减小。
