ADS入门学习笔记——低噪声放大器（3）

低噪声放大器，噪声系数较小，兼顾输入输出端口匹配和增益。

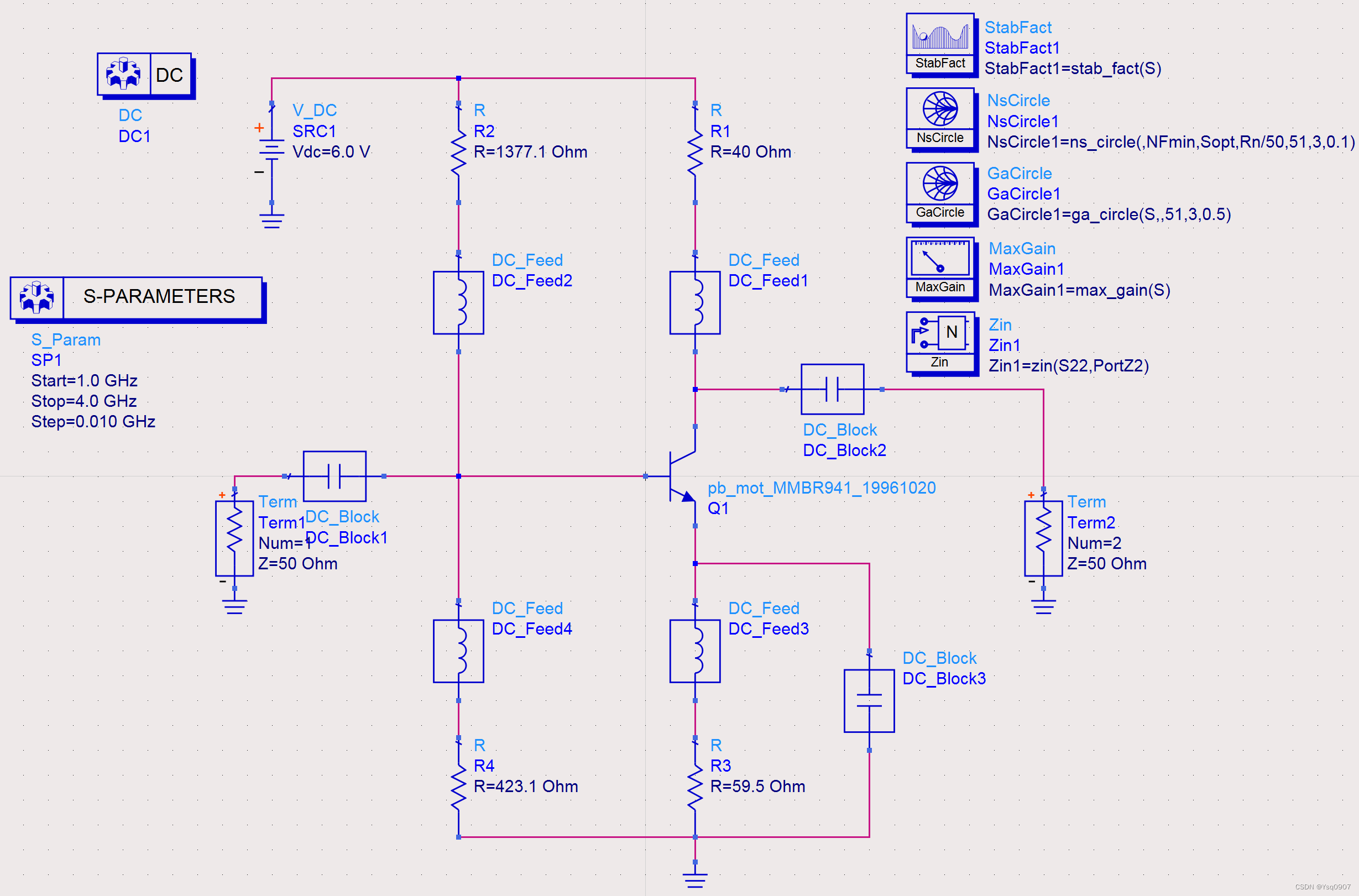

1、新建原理图，执行仿真；

无匹配网络时S曲线

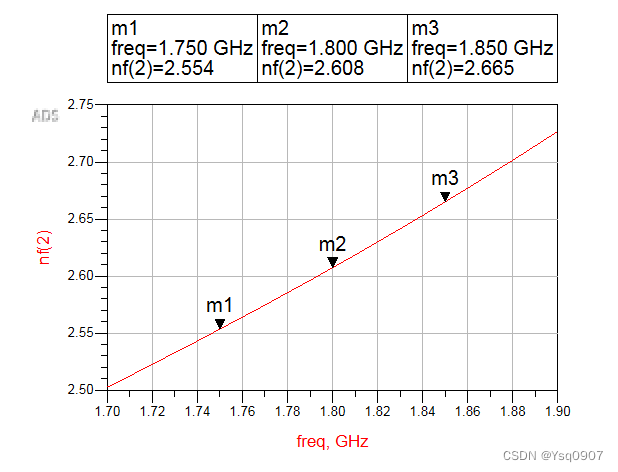

无匹配网络nf2曲线

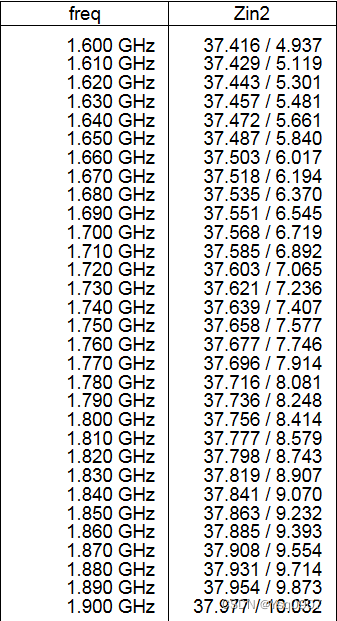

 2、加入【Zin】控件，查看晶体管输出端口的输入阻抗，进行仿真，显示【Zin2】的值；

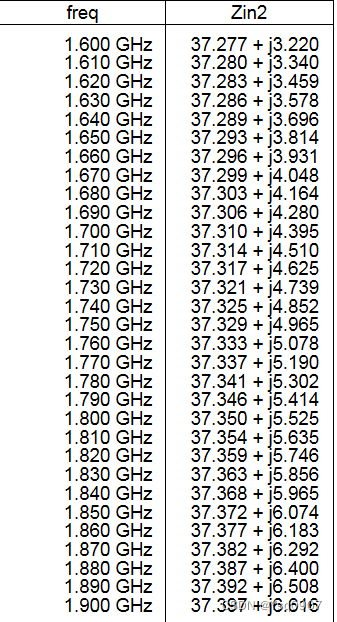

可以看到，在1.8GHz时，输出端口的输入阻抗为 【37.350+j*5.525】。

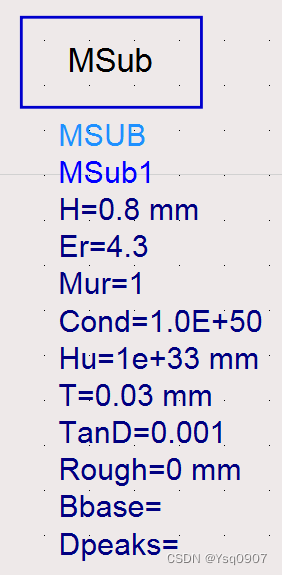

3、在原理图元件面板选择【TLines-Microstrip】→【MSUB】插入原理图，进行微带线设置。

 4、选择无源网络微带电路设计向导【Passive Circuit DG-Microstrip Circuits】下的单支节匹配网络【SSMtch】插入到原理图中，并进行设置；

 5、执行菜单【DesignGuide】→【Passive Circuit】→【Passive Circuit Control Window...】→【OK】→【SmartComponent】→【DA_SSMtch1】→【Design Assistant】，选择【Design】进行单支节匹配网络设计；

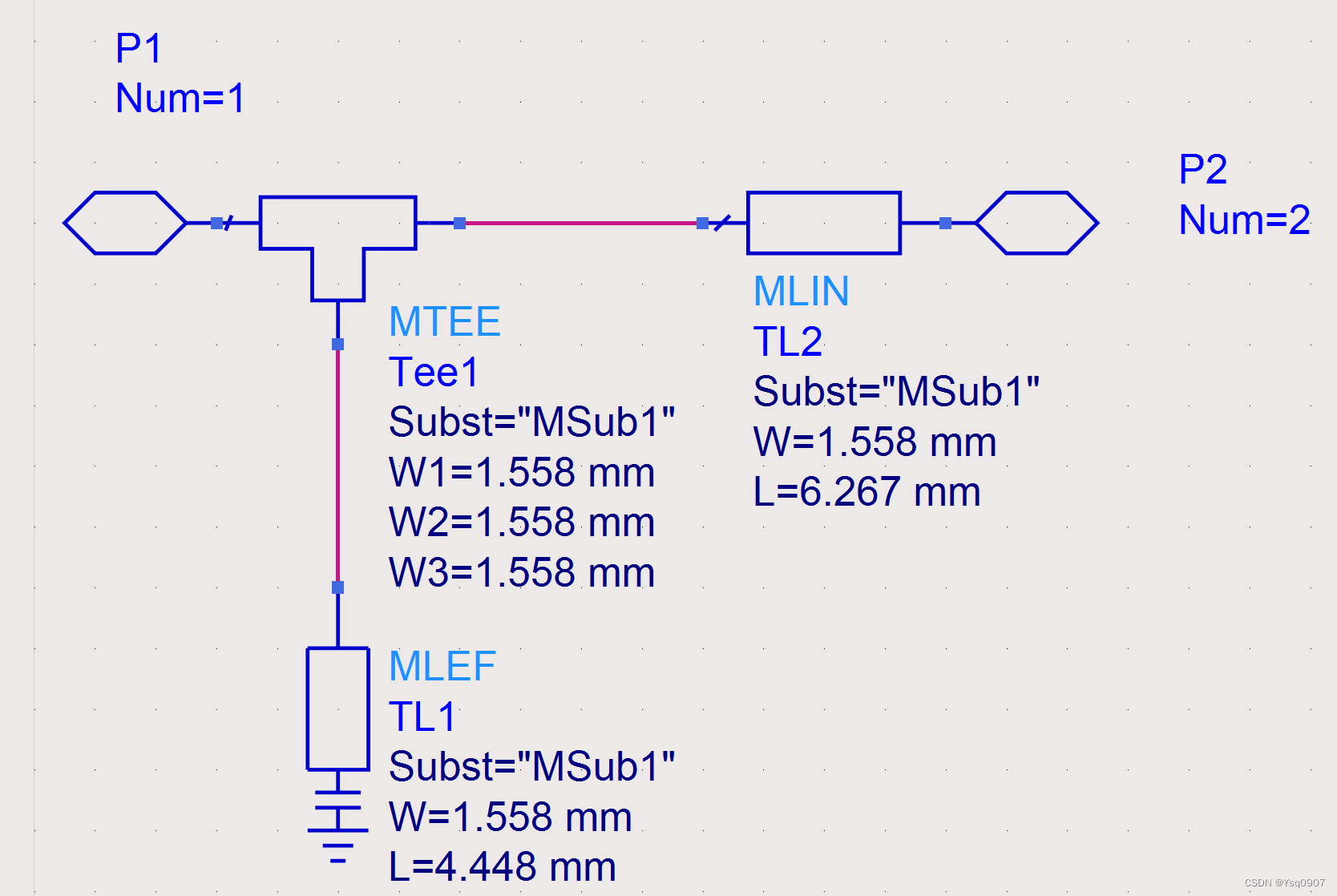

单支节匹配网络的子电路

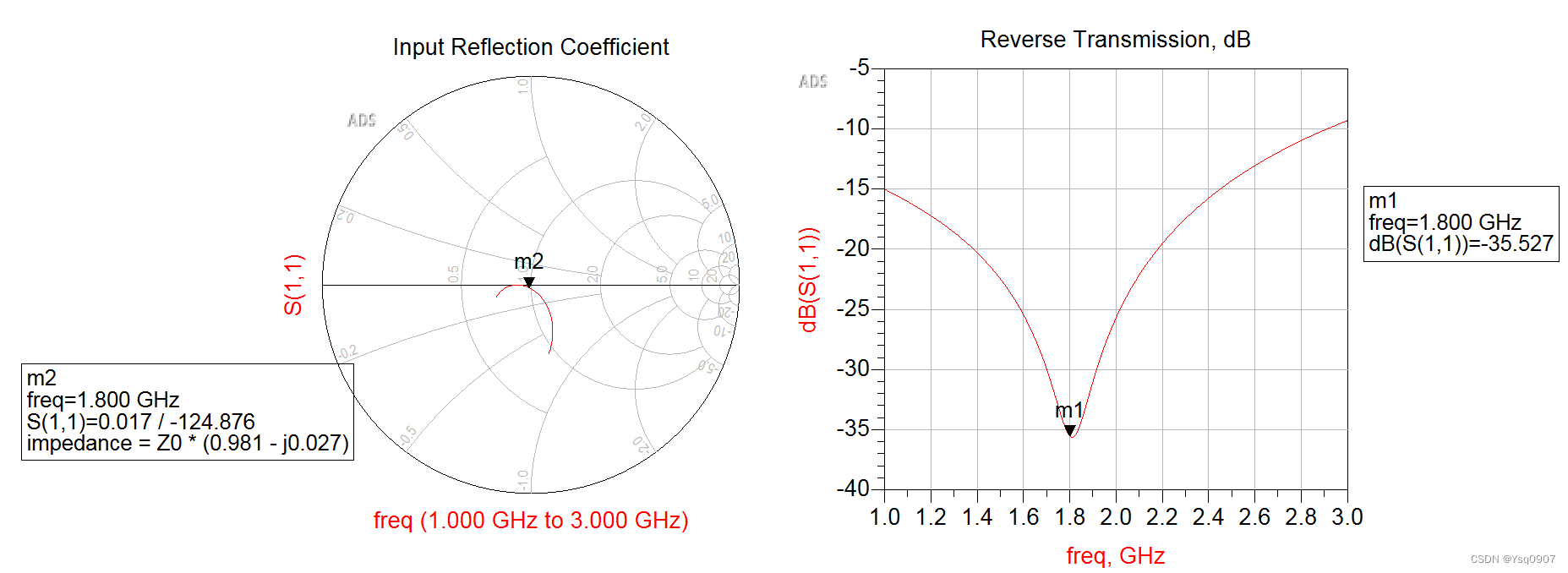

有匹配网络输入端口曲线

 可以看到，输入匹配端口良好。

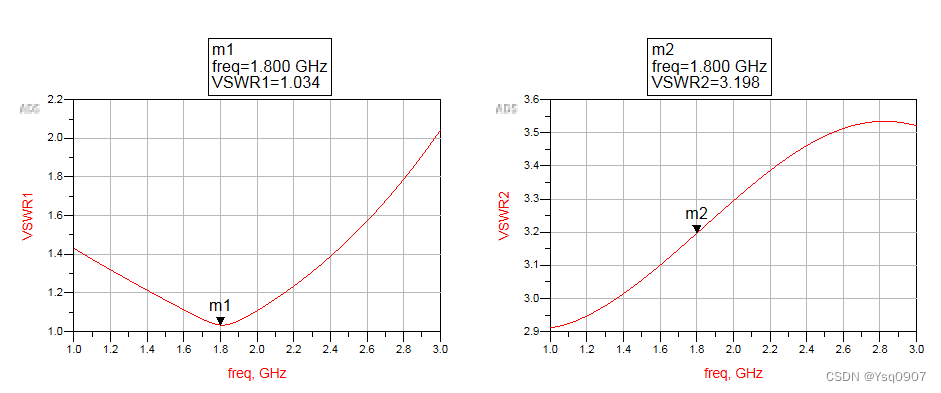

6、在S参数仿真元件面板，选择驻波比仿真控件VSWR，插入2个到原理图中，观察S(1,1)和S(2,2)处的输入驻波比和输出驻波比，理想的输入驻波比和输出驻波比为1，可以看到输入端口匹配良好，输出端口匹配不好，需添加输出匹配网络。

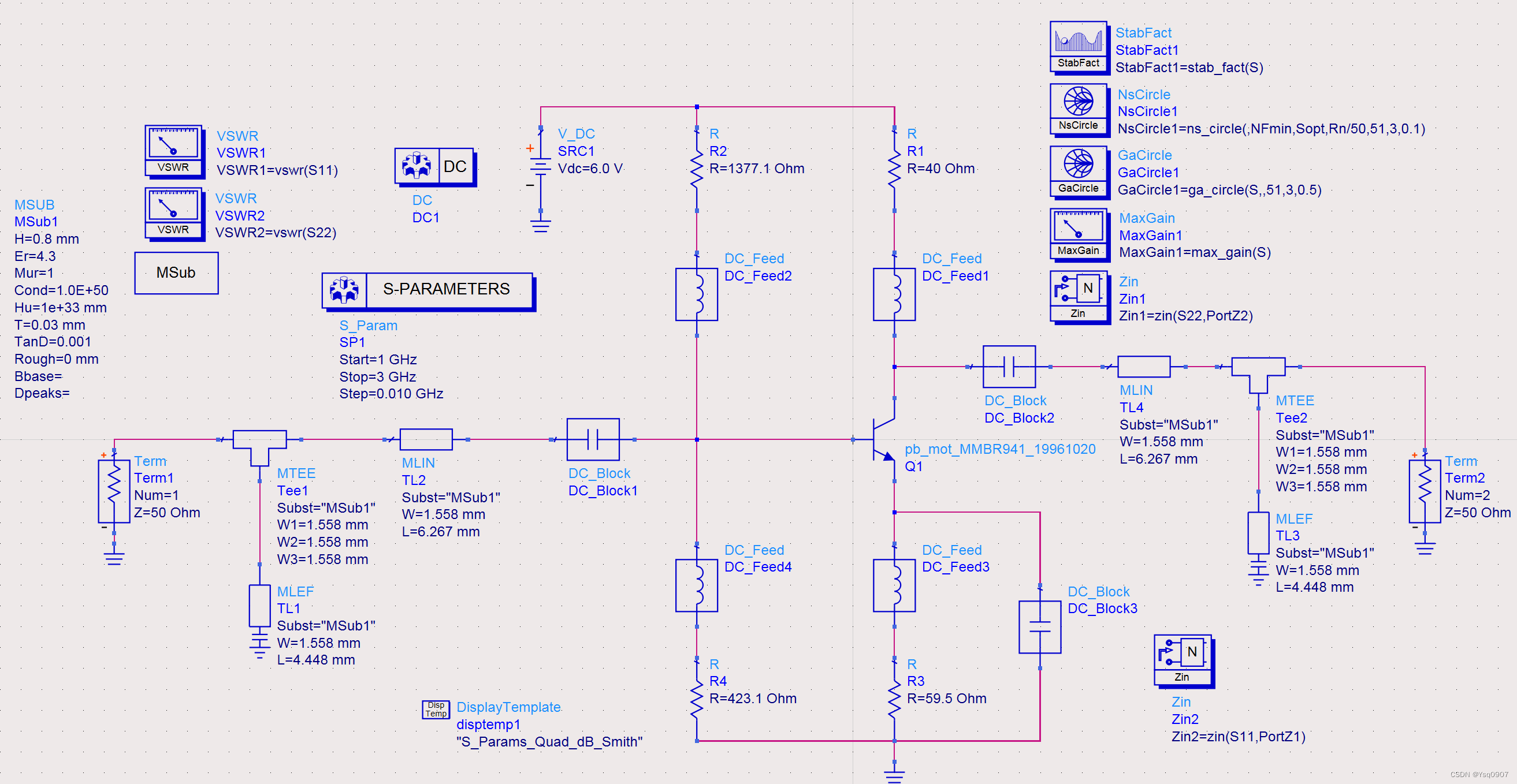

7、在原理图中添加输入匹配网络和输出匹配网络；

 8、优化输入输出匹配网络，在原理图元件面板选择【Optim/Stat/DOE】将优化控件【Optim】插入原理图，插入3个目标控件【Goal】到原理图，对控件参数进行设置，对原理图中的传输线TL1、TL2、TL3和TL4长度进行优化，优化范围为1mm~25mm；

 9、点击图标进行优化，优化完成点击【Update Design】对原理图数据进行更新；

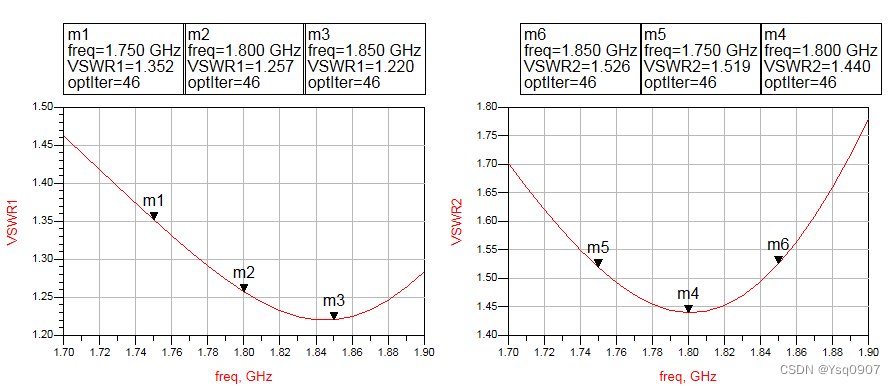

 输入输出驻波比曲线如图所示，在1.8GHz时均小于1.5，在1.75GHz~1.85GHz时均小于1.6，表明回波损耗较好。

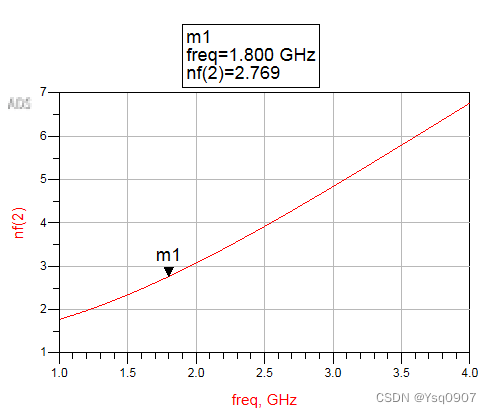

 整个电路噪声系数如图，在1.8GHz时为2.6（NFmin=2.583），整个电路噪声系数较好。

稳定性因子曲线如图所示，在1.75GHz~1.85GHz时稳定性因子大于1，放大器绝对稳定。

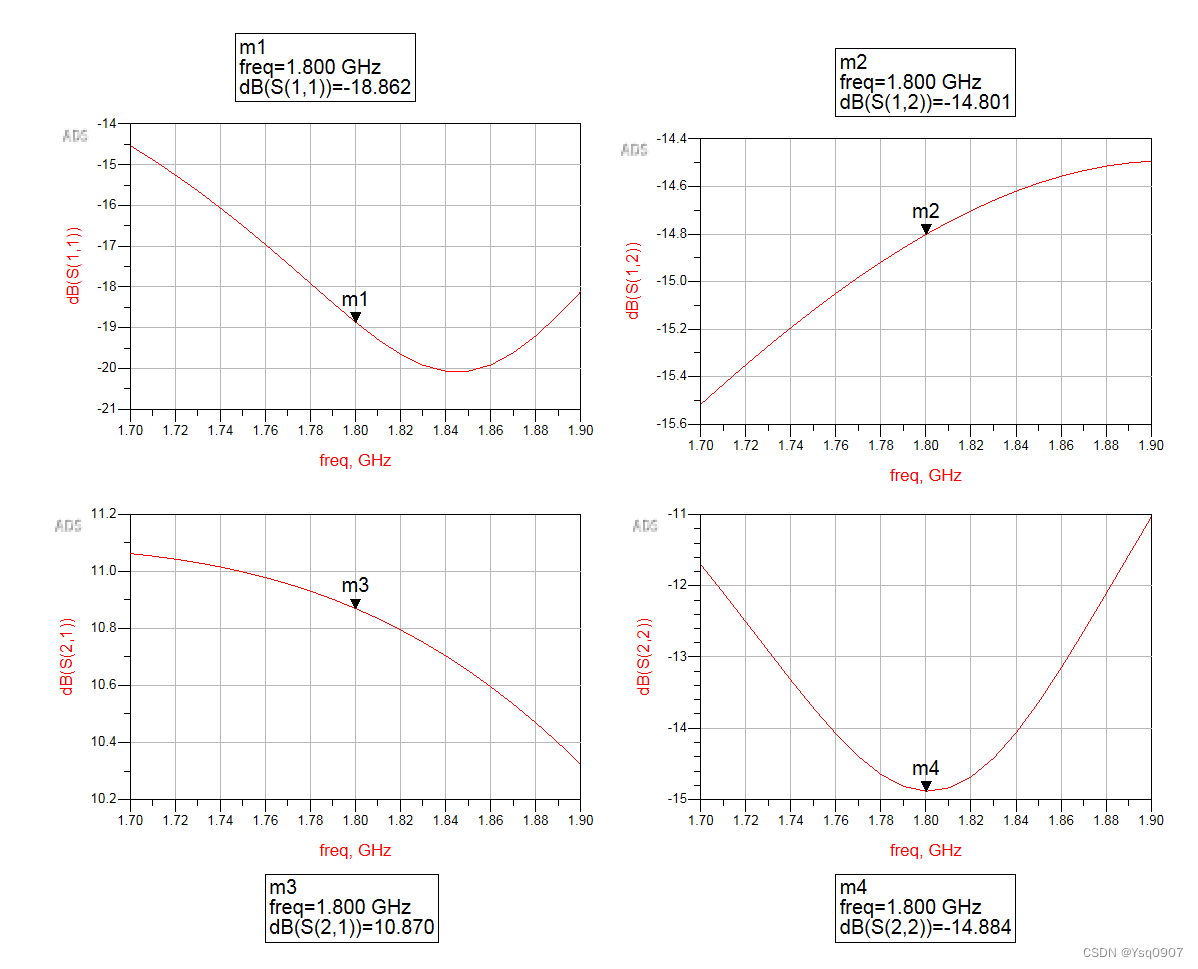

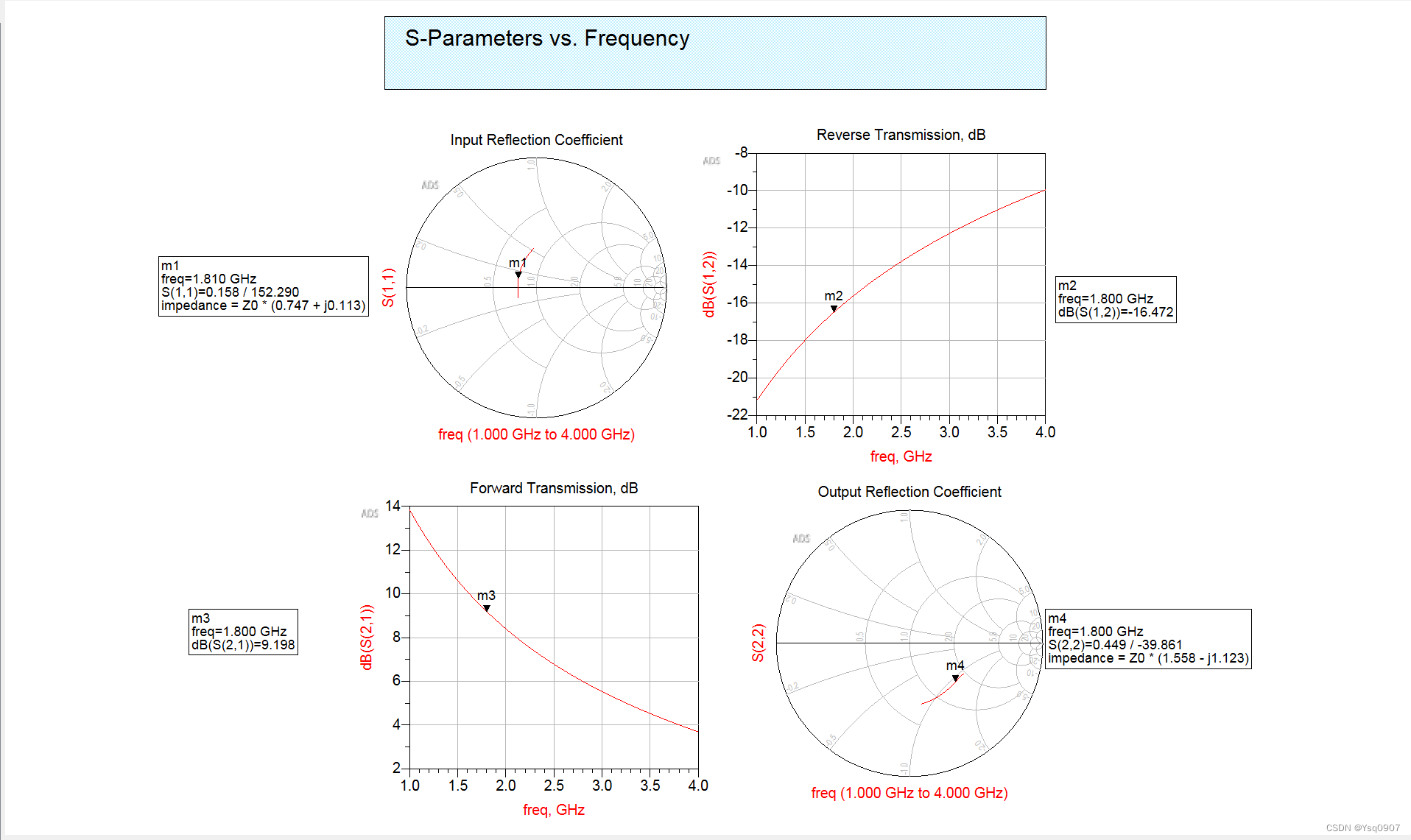

 S参数曲线如上图所示，输入端口回波损耗为-18.862dB，增益为10.87dB。
