LVGL学习记录

LVGL学习系列

第一章 基于VS2019 的VS仿真

---

---

提示：本文LVGL版本为LVGL8系列。

---

一、LVGL简介

LVGL(轻量级和通用图形库)是一个免费和开源的图形库，它提供了创建嵌入式GUI所需的一切，具有易于使用的图形元素，美丽的视觉效果和低内存占用。

Key features （主要特性）
强大的构建块，如按钮，图表，列表，滑块，图像等。

高级图形动画，抗锯齿，不透明度，平滑滚动

各种输入设备，如触摸板、鼠标、键盘、编码器等

多语言支持与UTF-8编码

多显示器支持，即使用更多的TFT，单色显示器同时

完全可定制的图形元素与css类样式

硬件独立与任何微控制器或显示器使用

可扩展，使用少量内存(64kb Flash, 16kb RAM)

支持操作系统、外部内存和GPU，但不是必需的

单帧缓冲操作，甚至与高级图形效果

用C编写的最大兼容性(c++兼容)

模拟器在没有嵌入式硬件的PC上开始嵌入式GUI设计

绑定到MicroPython

教程，例子，快速GUI设计的主题

文档可以在线和PDF格式获取

Requirements（配置要求）
基本上，每个现代控制器（能够驱动显示器）都适合运行 LVGL。最低要求是：

16、32 或 64 位微控制器或处理器

建议使用 16 MHz 时钟速度
闪存/ROM： > 64 kB 用于非常重要的组件 (> 建议使用 180 kB)
RAM:
静态 RAM 使用量：~2 kB，取决于使用的功能和对象类型
堆: > 2kB (> 建议使用 8 kB)
动态数据（堆）: > 2 KB (> 如果使用多个对象，建议使用 16 kB). 在 lv_conf.h 文件中配置 LV_MEM_SIZE 生效。
显示缓冲区：> “水平分辨率”像素（推荐> 10 × 10ד水平分辨率”）
MCU 或外部显示控制器中的一个帧缓冲器
C99 或更新的编译器
具备基本的 C（或 C++）知识： pointers, structs, callbacks
请注意，内存使用量可能因架构、编译器和构建选项而异。

二、环境配置

1.使用git下载仿真代码

此命令将在一个步骤中克隆 lv_sim_visual_studio 存储库和所有子模块。
代码如下（示例）：

git clone --recurse-submodules https://github.com/lvgl/lv_sim_visual_studio.git

克隆主存储库使用如下命令：

git clone https://github.com/lvgl/lv_sim_visual_studio.git

克隆主存储库后，使用下面命令克隆子模块：

cd lv_sim_visual_studio
git submodule update --init --recursive

更新保持最新版本，使用下面的命令：

git pull
git submodule update --init --recursive

2.运行测试代码

代码如下（示例）：

    // ----------------------------------
    // Demos from lv_examples
    // ----------------------------------

     lv_demo_widgets();           // 运行的演示demo
    // lv_demo_benchmark();
    // lv_demo_keypad_encoder();    // ok
    // lv_demo_music();             // removed from repository
    // lv_demo_printer();           // removed from repository
    // lv_demo_stress();            // ok

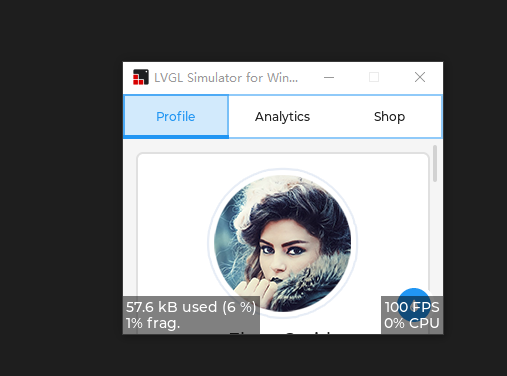

演示demo效果

还可以在主函数中设置显示的像素

if (!lv_win32_init(
        GetModuleHandleW(NULL),
        SW_SHOW,
        320,   //定义显示区域的宽度
        240,   //定义显示区域的高度
        LoadIconW(GetModuleHandleW(NULL), MAKEINTRESOURCE(IDI_LVGL))))
    {
        return -1;
    }

---

3.定义自己的LVGL

只是运行演示Demo是，没有任何意义的，需要开发自己的界面才是真正的玩转LVGL，加入自己的LVGL可以参在下面的步骤：

（1）在主界面加入mylvgl.h文件，在其中加入如下代码：

#ifndef MYLVGL_H
#define MYLVGL_H

#ifdef __cplusplus
extern "C" {
#endif

    /*********************
     *      INCLUDES
     *********************/

     /*********************
      *      DEFINES
      *********************/

      /**********************
       *      TYPEDEFS
       **********************/

       /**********************
        * GLOBAL PROTOTYPES
        **********************/
    void lv_mylvgl_demo(void);    //自定义demo的主函数

    /**********************
     *      MACROS
     **********************/

#ifdef __cplusplus
} /* extern "C" */
#endif

#endif /*LV_DEMO_STRESS_H*/#pragma once

（2）在主界面加入mylvgl.cpp文件，在其中加入如下代码：

/*********************
 *      INCLUDES
 *********************/
#include "../LVGL.Simulator/lv_demos/src/lv_demo.h"  //lv_demo头文件，根据自己工程中的文件位置修改

#if MY_LVGL

void lv_mylvgl_demo(void)
{
		自定义显示内容
}


#endif /* LV_USE_DEMO_STRESS */

（3）在lv_demo_conf.h中加入宏定义：

#define MY_LVGL 1

（4）在lv_dem.h中加入自定义demo的头文件：

#include "../mylvgl.h"            //添加的LVGL头文件

---

4.定义LVGL Demo演示

设置320*240像素的显示区域，并设置背景为红色。

在主界面加入mylvgl.cpp文件，在其中加入如下代码：

void lv_mylvgl_demo(void)
{
    static lv_style_t style;
    lv_style_init(&style);
    lv_style_set_bg_color(&style, lv_palette_lighten(LV_PALETTE_RED, 1));

    lv_obj_t* obj = lv_obj_create(lv_scr_act());   //创建显示屏幕
    lv_obj_add_style(obj, &style, 0);
    lv_obj_center(obj);

    lv_obj_set_x(obj, 0);//设置X轴起点
    lv_obj_set_y(obj, 0);//设置Y轴起点
    lv_obj_set_size(obj, 320, 240);//设置覆盖大小
}

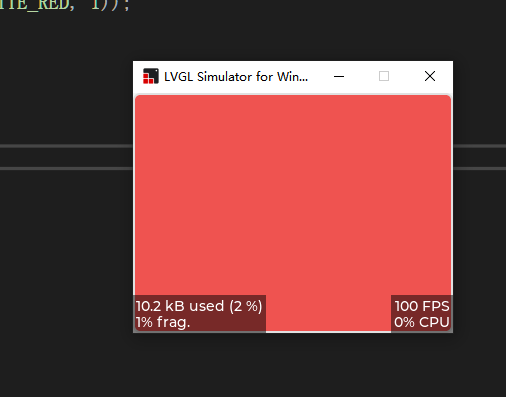

显示效果

---

总结

这就是LVGL使用VS2019仿真的主要内容，设置仿真环境还是十分容易的。如果遇到问题，可以参照VS的错误提示进行修改。
