SATA3.0主机控制器IP

                                                                          SATA3.0 Host Controller IP

SATA3.0 Host IP不仅实现了SATA协议的PHY（物理层）、Link（链路层）和TRN（传输层），并且实现了CMD（命令层）和APP（应用层），支持1.5、3和6Gbps传输速率，和SATA规范完全兼容。

SATA3.0 Host IP给用户使用SATA存储设备提供一种高效且易于使用的接口。无需用户干预，SATA3.0 Host IP自动完成连接、诊断、识别以及初始化SATA存储设备，输出SATA设备的Identify Data Structure。SATA3.0 Host IP内置DMA控制器，用户不但可以通过IO接口访问SATA存储设备，还可以使用DMA接口高效读写SATA存储设备。

SATA3.0 Host IP不局限连接SATA存储设备的个数，即连接SATA存储设备的数量是可编程的。



内核特性：

1. 与SATA 1.5Gbps、3.0Gbps以及6.0Gbps业界规范完全兼容
2. AXI-Lite或应用寄存器（ARI）接口，同时支持IO（包括PIO和Trim）和DMA操作
3. IO数据接口采用RAM设计，DMA数据接口采用AXI-Stream或FIFO设计
4. 支持SerDes接口，并且SerDes接口个数可编程（即可连接的SATA存储设备的数量是可编程的，数量取决于FPGA的GT个数）
5. 支持SATA存储设备带电热插拔
6. 支持Xilinx器件：Spartan-6，Virtex-5，Virtex-6，Artix-7，Kintex-7，Virtex-7，Kintex Ultrascale，Kintex Ultrascale+，Virtex Ultrascale，Virtex Ultrascale+
7. 易于集成的同步、可综合Verilog设计
8. 通过完全验证的SATA3.0 IP



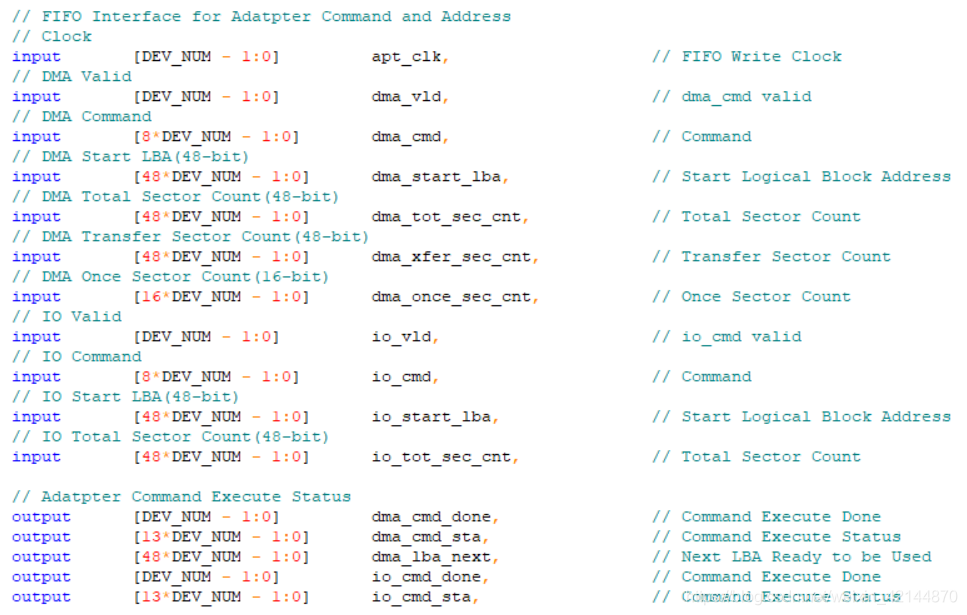

对外接口：

1. AXI-Lite或应用寄存器（ARI）接口

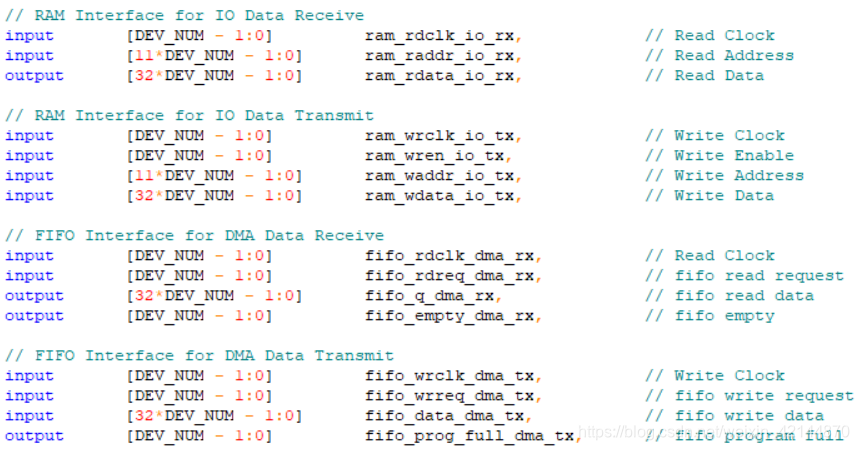

2. AXI-Stream或FIFO流式数据总线
3. RAM块式数据总线

性能指标：

1. SATA 3.0 Core：连续写入速度大于530MB/s，连续读取速度大于550MB/s
2. SATA 0 Core：连续写入速度大于240MB/s，连续读取速度大于250MB/s s



1通道（连接1个SATA存储设备）SATA3.0 IP资源使用（XC7K325为例）：

1. LUTs：3850，FFs：4630，BRAM：16，GT：1



4通道（连接4个SATA存储设备）SATA3.0 IP资源使用（XC7K325为例）：

1. LUTs：15363，FFs：18468，BRAM：64，GT：4



8通道（连接8个SATA存储设备）SATA3.0 IP资源使用（XC7K325为例）：

1. LUTs：30763，FFs：37011，BRAM：128，GT：8



可交付资料：

1. 详细的用户手册
2. Design File：Post-synthesis EDIF netlist or RTL Source
3. Timing and layout constraints，Test or Design Example Project
4. 技术支持：邮件，电话，现场，培训服务



联系方式：

Email：neteasy163z@163.com

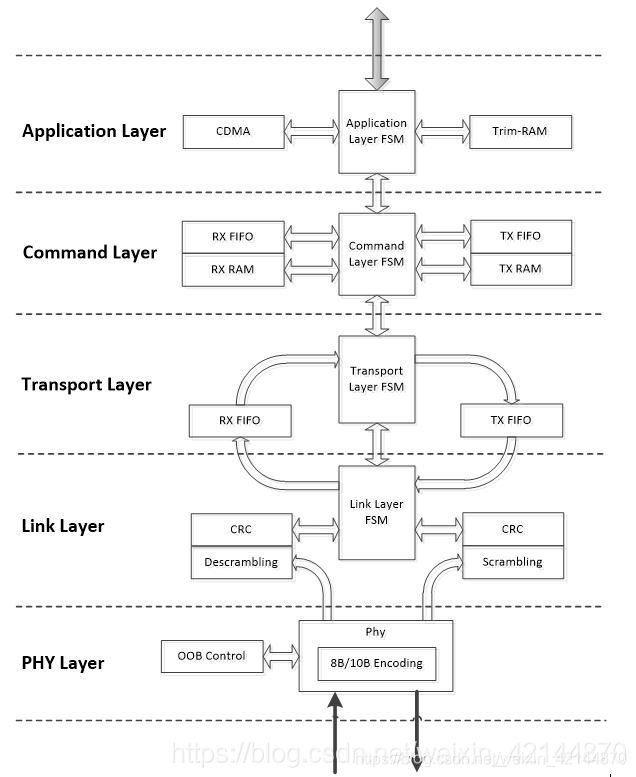

SATA3.0 Host IP Block Diagram
