8通道PCIe SGDMA，QDMA，RDMA，CDMA，V4L2驱动，视频采集和显示,介绍使用手册

Multi-Channel PCIe QDMA&RDMA IP

1. 介绍

基于PCI Express Integrated Block，Multi-Channel PCIe QDMA Subsystem实现了使用DMA地址队列的独立多通道、高性能Continous（CDMA）或Scather Gather DMA（SGDMA），提供FIFO/AXI4-Stream用户接口。

基于PCI Express Integrated Block，Multi-Channel PCIe RDMA Subsystem实现了使用DMA Ring缓冲的独立多通道、高性能/超低延时/超低抖动Continous Ring DMA，提供FIFO/AXI4-Stream用户接口。

• 1. 特性
• 支持Ultrascale+，Ultrascale，7 Series的PCI Express Integrated Block
• 支持PCIe 2.0，3.0，4.0速度；PCIe x4，x8，x16链路宽度
• 支持64，128，256，512-bit数据路径
• 64-bit源地址，目的地址，和描述符地址
• 多达8个独立的host-to-card（H2C/Read）数据通道或H2C DMA，H2C DMA效率高达90%以上
• 多达8个独立的card-to-host（C2H/Write）数据通道或C2H DMA，C2H DMA效率高达90%以上
• AXI4-Stream/FIFO用户接口（每个通道都有自己的AXI4-Stream/FIFO接口）
• 每个DMA引擎支持DMA地址队列，队列深度可达32
• 每个DMA引擎支持DMA Ring缓冲，Ring缓冲深度和个数可配置
• RDMA的超低延时和超低抖动性
• H2C DMA支持视频显示定时时序输入控制
• AXI4-Lite Master接口允许PCIe通信绕过DMA引擎
• Scather Gather描述符列表支持无限列表大小
• 每个描述符的最大传输长度为4GB
• MSI中断
• 连续描述符的块获取，支持描述符预取
• 中断或查询模式
  1. 应用

本内核体系结构支持广泛的计算和通信目标程序应用，强调性能、成本、可扩展性、功能可扩展性和关键任务可靠性。典型应用包括：

● 数据通信网络

● 电信网络

● 宽带有线和无线应用

● 网络接口卡

● 用于各种应用程序的服务器add-in card

典型应用如下图所示：

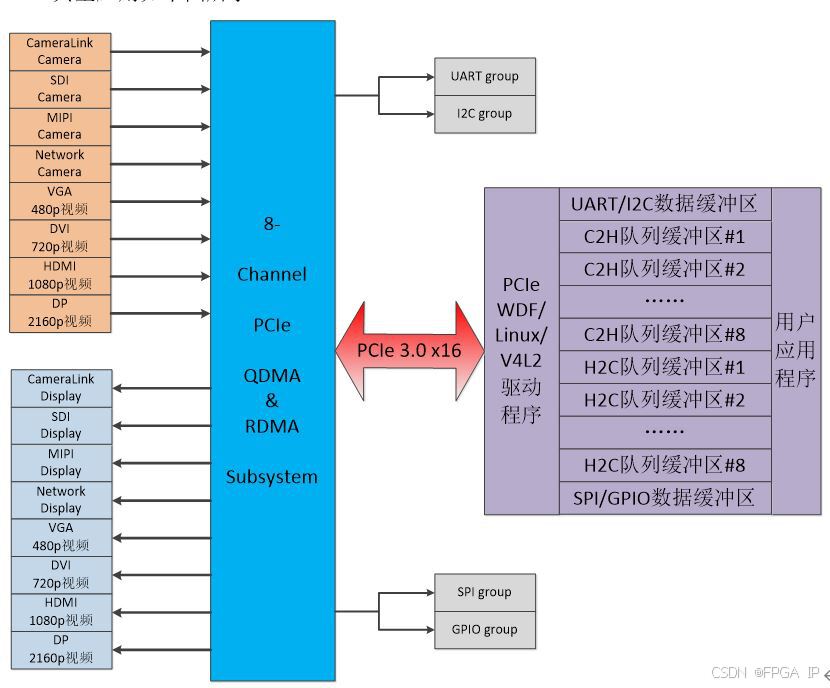

图 1 Multi-Channel PCIe QDMA&RDMA Subsystem典型应用：8通道视频采集和视频显示

1. 概述

Multi-Channel PCIe QDMA&RDMA Subsystem作为一个高性能DMA数据搬移器，内核通过AXI4-Stream/FIFO接口直接连接RTL逻辑。使用提供的字符驱动程序，AXI4-Stream/FIFO接口可用于PCIe地址空间和AXI地址空间之间的高性能数据搬移。除了基本的DMA功能，DMA支持多达8个独立的upstream和downstream通道，每个通道支持深度为32的DMA地址队列，以及深度和个数可配置的DMA Ring缓冲，另外还允许PCIe通信绕过DMA引擎。

图 2 Multi-Channel PCIe QDMA&RDMA Subsystem概述

1. 产品规格

结合Integrated Block for PCI Express IP，Multi-Channel PCIe QDMA&RDMA Subsystem为PCIe提供了一个高性能的DMA解决方案。

1. 1. 性能

Endpoint配置参数：

1. Max Payload Size=256-byte
2. Max Read Request Size=512-byte
3. DMA Transfer Length = 4MB

C2H & H2C DMA性能：

1. PCIe 3.0 x16，C2H DMA和H2C DMA速度大于14GB/s
2. PCIe 3.0 x8，C2H DMA和H2C DMA速度大于7GB/s
3. PCIe 2.0 x8，C2H DMA和H2C DMA速度大于3.6GB/s
4. PCIe 2.0 x4，C2H DMA和H2C DMA速度大于1.7GB/s
   1. 资源

表1 PCIe 3.0 x16 DMA Subsystem资源（8通道）

	LUTs	FFs	BRAMs	PCIe
资源	53424	95356	142	1

表2 PCIe 3.0 x8 DMA Subsystem资源（8通道）

	LUTs	FFs	BRAMs	PCIe
资源	25488	41741	73	1

表3 PCIe 2.0 x8 DMA Subsystem资源（8通道）

	LUTs	FFs	BRAMs	PCIe
资源	24372	32342	36	1

表4 PCIe 2.0 x4 DMA Subsystem资源（8通道）

	LUTs	FFs	BRAMs	PCIe
资源	23595	27989	33	1

表5 PCIe 3.0 x16 DMA Subsystem资源（1通道）

	LUTs	FFs	BRAMs	PCIe
资源	22107	46116	30	1

表6 PCIe 3.0 x8 DMA Subsystem资源（1通道）

	LUTs	FFs	BRAMs	PCIe
资源	8690	18174	17	1

表7 PCIe 2.0 x8 DMA Subsystem资源（1通道）

	LUTs	FFs	BRAMs	PCIe
资源	8500	12343	8	1

表8 PCIe 2.0 x4 DMA Subsystem资源（1通道）

	LUTs	FFs	BRAMs	PCIe
资源	6451	7999	12	1

1. 1. 驱动程序
2. Windows WDF (Queue or Non-Queue，Ring)
3. Linux (Queue or Non-Queue，Ring)
4. V4L2

1. 交付清单

可交付资料：

1. 详细的用户手册

2. 设计文件：源代码或网表

3. 时序约束

4. 测试或Demo工程

5. 技术支持：邮件，电话，现场，培训服务

6. Email：neteasy163z@163.com
