esp32s3文心一言/豆包(即火山引擎)大模型实现智能语音对话--流式语音识别

一、引言

        在之前的帖子《Esp32S3通过文心一言大模型实现智能语音对话》中，我们介绍了如何使用Esp32S3微控制器与文心一言大模型实现基本的智能语音对话功能，但受限于语音识别技术，只能处理2-3秒的音频数据。为了提升用户体验，满足更长时间的语音聊天对话需求，本次优化采用了流式语音识别技术，并添加了语音唤醒模块，实现了语音关键词唤醒功能。

二、开发环境介绍

        1、arduino开发平台；

        2、所需设备：Esp32s3、inmp441、max98357、ASRPRO语音模块、ILI9488显示屏，杜邦线(接线)；

        3、大模型：百度的文心一言大模型，豆包的火山引擎大模型；

        4、语音识别(STT)和语音合成(TTS)：使用百度语音识别和语音合成；

        5、使用语言：C/C++；

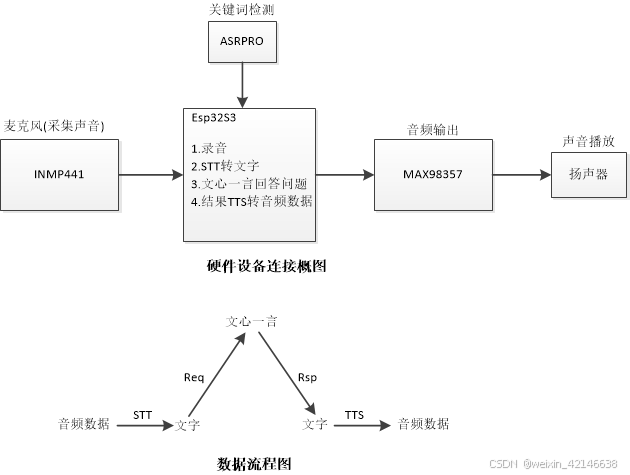

三、拓扑图

四、设备购买链接

        1、esp32s3：

        2、inmp441：

        3、max98357：

        4、ASRPRO语音模块：

        5、扬声器：

        6、杜邦线：

        7、ILI9488显示屏

五、接线

1、INMP441与Esp32S3接线

        1.1、inmp44介绍

        INMP441是一款高性能，低功耗，数字输出，带底部端口的全向MEMS麦克风。该完整的INMP441解决方案由一个MEMS传感器，信号组成调节，模数转换器，抗混叠滤波器，电源管理和行业标准的24位I²S接口。I²S接口允许INMP441直接连接到数字处理器，如DSP和微控制器，无需使用用于系统中的音频编解码器。INMP441具有高信噪比，是一款出色的选择近场应用。 INMP441具有扁平宽带频率响应，导致自然声音高清晰度。

        1.2、inmp441接口定义

                SCK：I²S接口的串行数据时钟。
                WS：用于I²S接口的串行数据字选择。
                L/R：左/右声道选择。设置为低电平时，麦克风在I²S帧的左声道输出信号。设置为高电平时，麦克风在右声道输出信号。
                SD：I²S接口的串行数据输出。
                VDD：输入电源，1.8V至3.3V。
                GND：电源地。

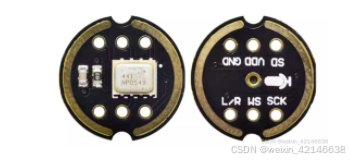

        1.3、实物图



        1.4、接线

Esp32S3	INMP441
GPIO 8引脚	WS
GPIO 46引脚	SCK
GPIO 9引脚	SD
GND引脚	L/R 和GND
3.3V引脚	VDD

2、MAX98357与Esp32S3接线

        2.1、max98357介绍

       这是一个采用标准的I2S作为数字音频输入，内置解码器，可将数字音频信号解码为模拟信号，并拥有内置放大器，可以直接驱动扬声器的D类放大器。因其工作效率高，可以以2.7V~5.5V的直流电压运行，因此非常适合便携式及电池供电的音频播放项目

       2.2、max98357接口定义

                VIN:电源正(2.5V-5.5V)。
                GND:电源地。
                SD:关机和频道选择。SD MODE拉低以将器件处于关断状态。
                GAIN:增益和频道选择。在TDM模式下，增益固定为12dB。
                DIN:数字信号输入。
                BCLK:位时钟输入。
                LRC:I2S与LJ模式的左/右时钟。同步时钟用于TDM模式。

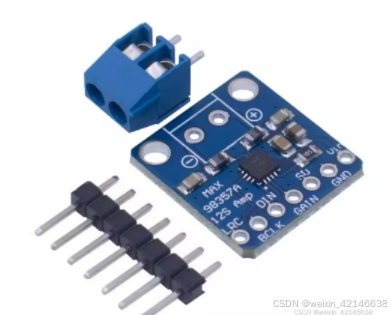

        2.3、实物图



        2.4、接线

Esp32S3	MAX98357
GPIO 19引脚	DIN
GPIO 20引脚	BCLK
GPIO 21引脚	LRC
GND引脚	GND
3.3V引脚	VIN

3、ASRPRO与Esp32S3接线

        3.1、ASRPRO语音模块介绍

        ASRPRO是一款高性能、低功耗的语音识别芯片，在使用过程中可以设置唤醒词和命令词。唤醒词用于将模块从待机状态切换到工作状态，防止误触发；命令词则用于执行具体的语音指令。本文中主要是借用了唤醒词的功能，使得esp32s3板子可以依赖语音唤醒。

        3.2、接口定义

                该模块接口可自行查资料了解。

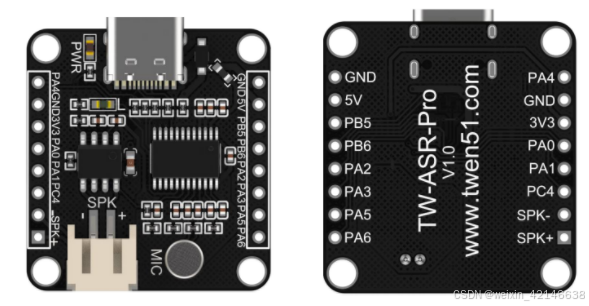

        3.3、实物图



         3.4、接线

Esp32S3	ASRPRO
GPIO 10引脚	PA_2
GPIO 11引脚	PA_3

4、扬声器与MAX98357接线

        这个接线比较简单，自己看着接就行。

六、源码-模块化开发

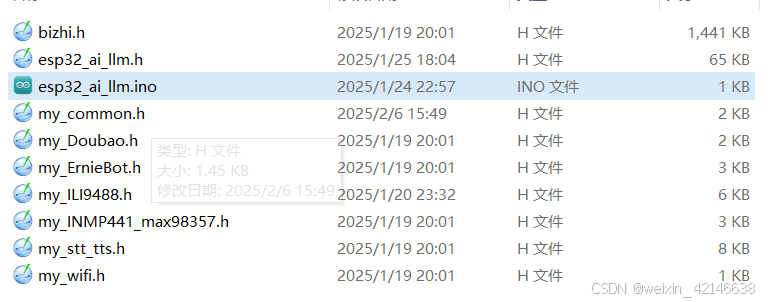

文件目录如下：

1、ASRPRO语音模块上的代码

1.1、拖拉式编程如下：
