LOL手游出来之后，我也是连续肛了一个月的排位，成功到达了黑铁一，特意逆向还原了我的本命英雄亚索庆祝一下。

言归正传，先看下还原效果以及原作真机上的表现：

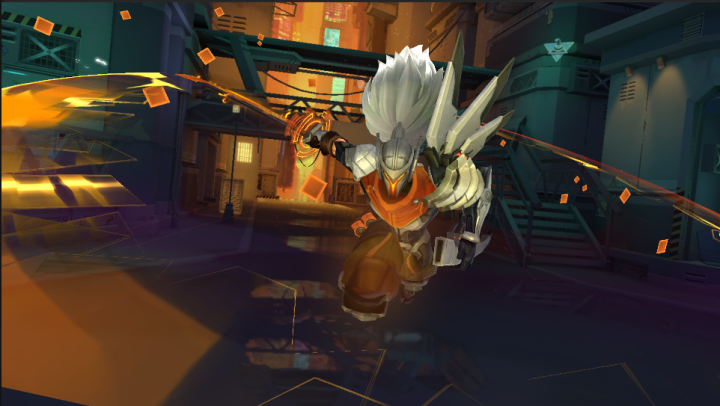

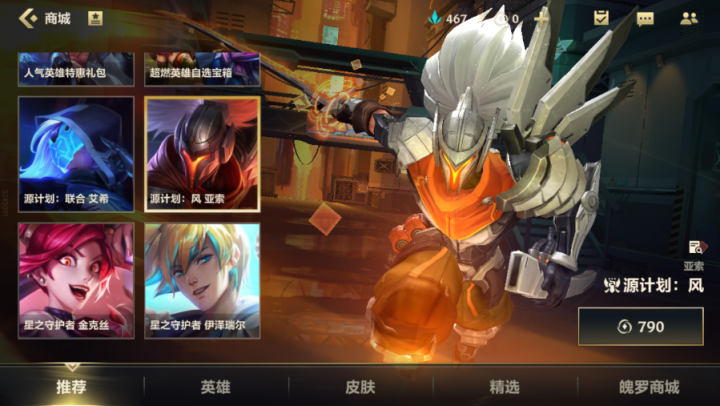

图一为手游中的截图，图二是逆向后在unity中的效果，角色位置和摄像机的FOV是我自己调整的(是不是更帅一点)

分析工具选择

比较常用的有Intel GPA和Renderdoc,这都是目前主流的分析工具，对比之下：

基于第一点，我们选择使用RenderDoc进行分析

材质着色

Shader部分只能人肉翻译，分析后总结如下：

角色材质分为两个部分：角色服装和皮肤，头发。角色服装和皮肤使用的同一个材质，皮肤部分使用了贴图中专门一个通道存储皮肤遮罩，进行SSS计算，下面统称（角色服装和皮肤）为身体。
角色光照上没有走烘焙，走的是一盏实时平行光。间接高光采样了一张静态的matcap反射球(matcap:Ghost：MatCap原理介绍及应用)。SH光照(纠正为：在材质中使用了两个颜色进行模拟)。
身体和头发都做了两次渲染，头发做两遍渲染大家已经见惯不惯了，这里着重讲一下身体部分的两次渲染，第一遍是完整的渲染流程走不透明队列写入了深度，第二遍作为了透明物体同样关闭深度写入只渲染高光部分进行输出，混合模式设置成了Blend One One，用作于高光叠加效果，提升角色光感。
PBR高光部分，使用的是GGX BRDF。
头发是各向异性的表现效果，使用的是kajiya-Kay的BRDF进行扰动处理。

忽略巨大的缝隙线系列

总结

最后附一张运行起来的动图总结，现在不经常上CSDN，大家可以关注我的知乎账号，会定期更新技术美术相关文章。
