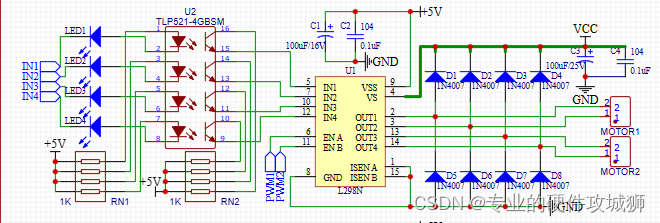

别人写的L298N为什么加二极管;比如加的快速回复二极管,也有人建议肖特基二极管;
我自己在ST官网下载了规格书看了下,里面有关于二极管的选型要求;
现在就把ST规格书里面摘抄出来;给大家一点参考建议;

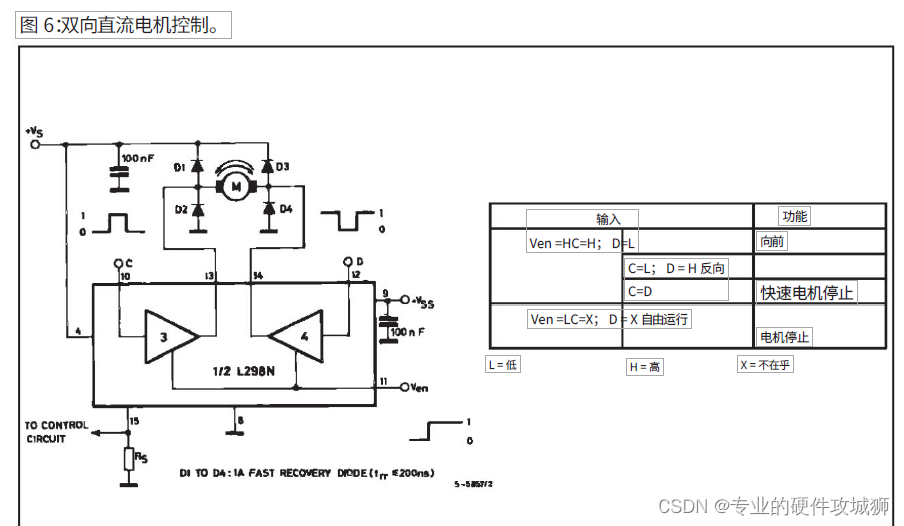

图6所示为仅需要一个电桥的双向直流电机控制原理图。
二极管 D1 至 D4 的外部桥由四个快速恢复元件 (trr ≤ 200 纳秒) 组成,在负载电流的最坏情况下,必须选择尽可能低的 VF。
检测输出电压可用于通过斩波输入来控制电流幅度,或通过切换低启用输入来提供过流保护。
制动功能(快速电机停止)要求绝不能超过 2 安培的绝对最大额定值。
当负载所需的重复峰值电流高于 2 安培时,可以选择并联配置(见图 7)。
当驱动感性负载且 IC 的输入被斩波时,需要一个外部二极管桥;肖特基二极管将是优选的。
该解决方案在直流操作中可以驱动直至 3 安培,并且重复峰值电流可达 3.5 安培。
图(8)显示了两相双极步进电机的驱动;在本例中,驱动 L298 输入所需的信号是由 IC L297 生成的。
关于二极管的TRR说明
反向恢复时间trr:
开关从导通状态向截止状态转变时,二极管或整流器在二极管阻断反向电流之前需要首先释放存储的电荷,这个放电时间被称为反向恢复时间,在此期间电流反向流过二极管。即从正向导通电流为0时到进入完全截止状态的时间
测试对象:m7(1n4007)塑料硅整流二极管,sr260肖特基二极管。
测试电路如下,其中测试点,取r上的电压,也既是电流信号。
黄色是电压,绿色是电流
左边的trr大概是:33ns,右边大概是3.4us;
测试对比
结论:可见肖特基二极管速度确实比较快,大概是m7的100倍。这也说明了为什么m7只能用于50hz交流电整流,而sr260可以用作变压器次级50khz整流。如果开关速度不合适,二极管相当于没有截止功能,发热会很严重。
然后查看M7的规格书,居然没有写反向恢复时间的参数;
因为整流二极管都是用在电源整流电路中,而电源的交流电频率一般都比较低,对整流二极管频率要求不高,所以对反向恢复时间要求也就不高啦!
而SR260也没有写;
这是因为肖特基二极管的反向恢复时间极短,几乎没有,因此很多肖特基二极管规格书并没有标注反向恢复时间
型号:RHRP1560
