（三）扭转弯曲

目录

扭转

弯曲

---

扭转

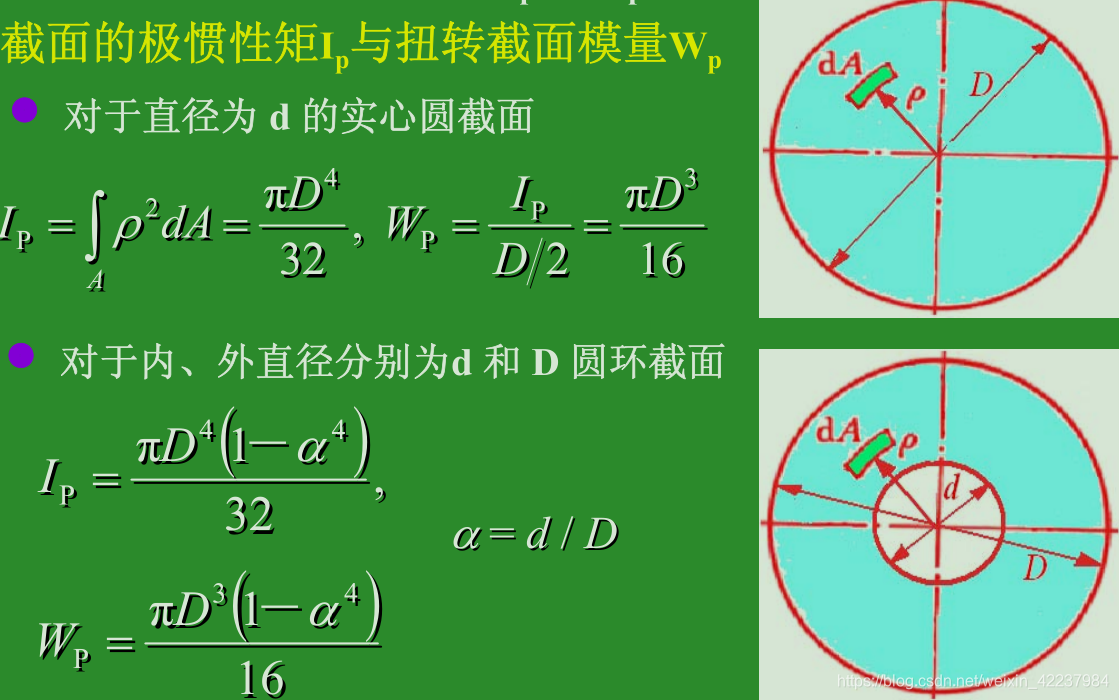

一、截面几何量的计算

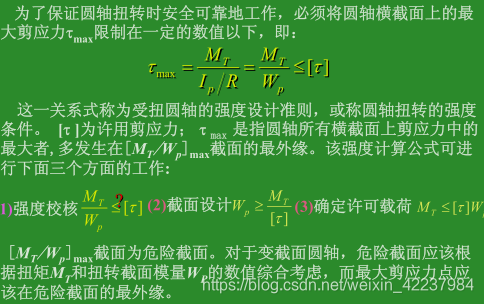

 二、受扭圆轴的强度计算

弯曲

一、受弯杆的分类

力偶弯曲和横力弯曲

二、剪力图和弯矩图

剪力和弯矩随x变化的图

三、剪力图和弯矩图的绘制

方法一：

（1）由平衡方程确定约束反力；

（2）对梁进行合理的分段；

（3）在每段内，利用截面法和平衡方程确定截面上的剪力和弯矩；

（4）拼接每段剪力和弯矩为整段梁，并绘制他们图形。

方法二：

（1）由平衡方程确定约束反力；

（2）对梁进行合理的分段；

（3）确定剪力和弯矩在每段上的初终值；

（4）利用微分关系，确定每段内的剪力图和弯矩图；

（5）逐段绘制剪力图和弯矩图，并拼接起来。

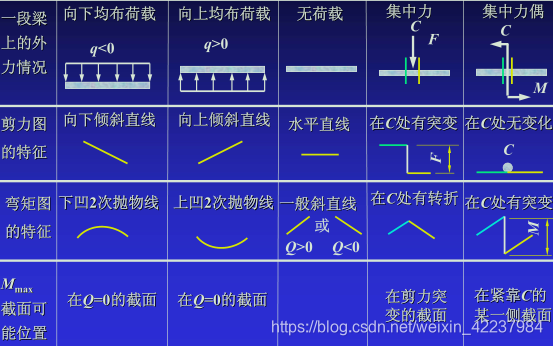

四、集中载荷作用下的剪力图和弯矩图特征

内容来源：刘鸿文《材料力学》、孙传芳《材料力学》以及刘翔老师PPT
