AD软件使用了好几年，不说用的很熟吧，但一般的pcb绘制还是没什么问题的，直到最近画一个复杂的高频电路，才发现自己才疏学浅，AD软件的一些小技巧，自己还是不明白，特此进行写笔记，进行总结。另外，也发现AD软件的一些不足。

1.不规则图形

     AD软件的不规则图形不外乎用于polygon（覆铜区域） 、
     cutout（非覆铜区域）、pad（焊盘，可以看成是多个
     层的polygon与cutout区域的组合） 。而在AD软件中
     这些不规则图形的绘制主要是直线、斜线、弧度线、
     圆形组合而成的。这也是AD软件的不足，没有多边形
     等图形菜单工具。而绘制这些不规则图形，主要是

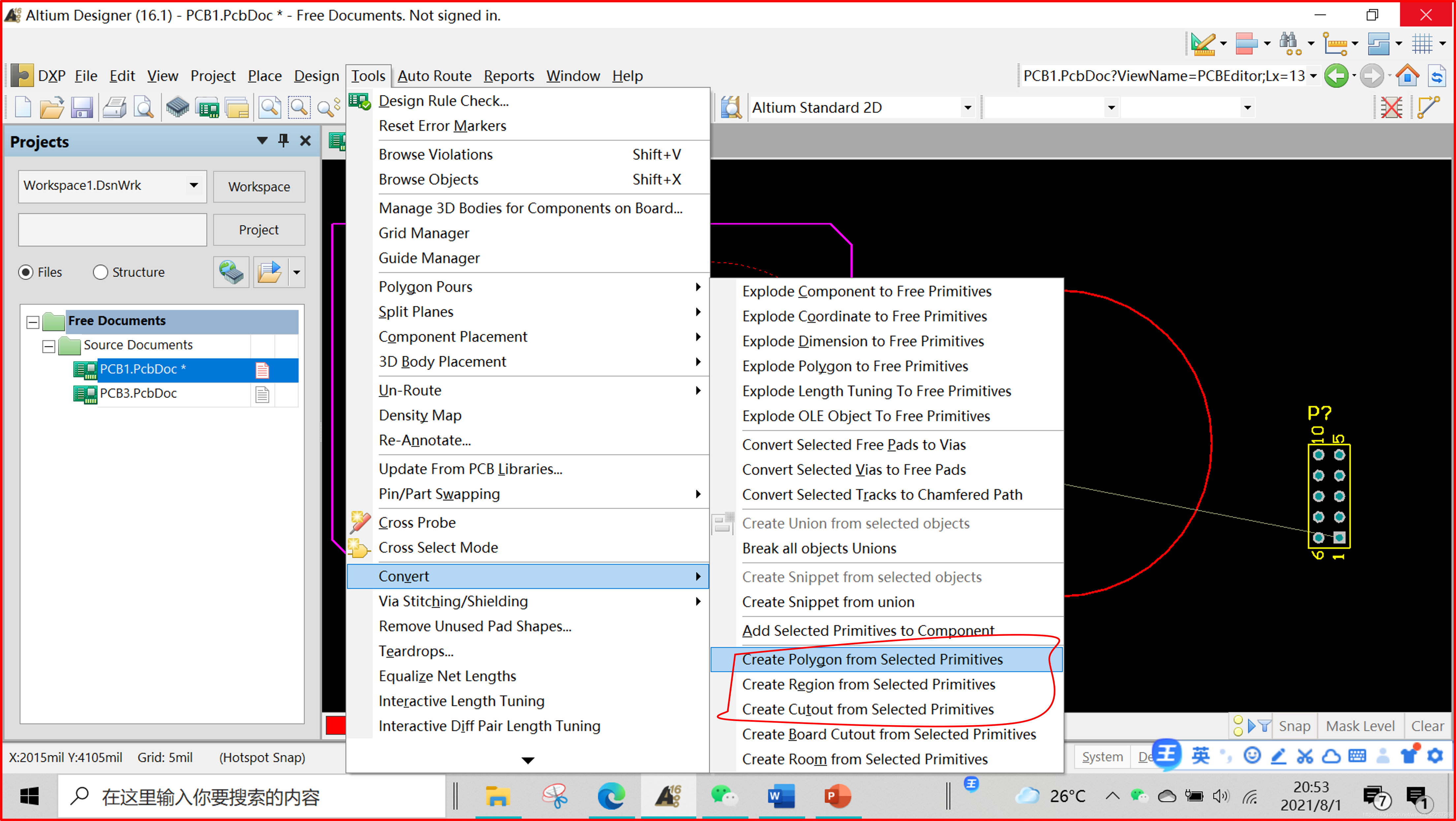

     依赖于AD软件的convert菜单。首先通过线、圆形
     等绘制所需要的图案线条，然后通过tools菜单里
     的convert菜单下面的convert polygon，即可，
     如下图

在这里插入图片描述

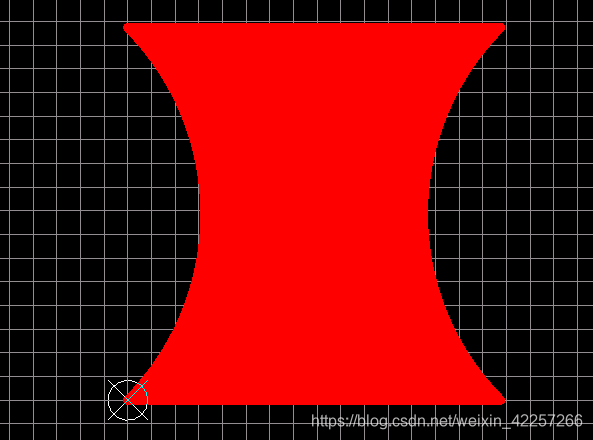

     下图是通过上述方法获得的不规则图形

在这里插入图片描述

2.设置覆铜到板边距离

   增加规则即可，如下图
<
