LC滤波电路疑问

LC滤波器，因为其损耗比RC滤波器小（RC滤波器的电阻R不能太大，否则信号衰减严重），常用于高频滤波电路，一般在MHZ级别范围。
1. 负载电阻对lc滤波器的影响？
Lc滤波器中，负载电阻R对滤波器性能的影响很大，也就是我们所说的需要进行阻抗匹配。为什么需要呢？我们举一个例子。以LR电路进行分析。

以上图LR模型进行分析，经过仿真，电路的截止频率在1.5G左右。根据计算，其输出电阻Vo=Vin/(1+jwL/R),推出截止频率f=R/(2πL)，即R越大，此电路的截止频率越大。
为了验证此结论，我们将电阻R1缩小100倍，进行仿真。如下图，截止频率变为15M左右，缩小了100倍。

在LC电路中，负载电阻同样对滤波器的截止频率影响很大，在此不进行推算了。
2. 滤波器时，为什么有些信号会放大？有些信号会衰减？

如上图，从波特图中可以看到，信号在1.5Mhz左右，信号大幅度放大。其实通过计算LCR模型，可以计算出Vo=Vin/(1-wwCL+jW*L/R),进一步计算，频率W是与L、C、R三个值相关的函数。此L、C、R三值一起影响截止频率。
3. 信号滤波时，Lc滤波器适合Mhz级别的滤波？
从上图可以看到LC滤波器的截止频率在MHz级别。若选取其他频段，则L、C的值较大，器件的尺寸会大大增加。
4. 电源中常用π型滤波？

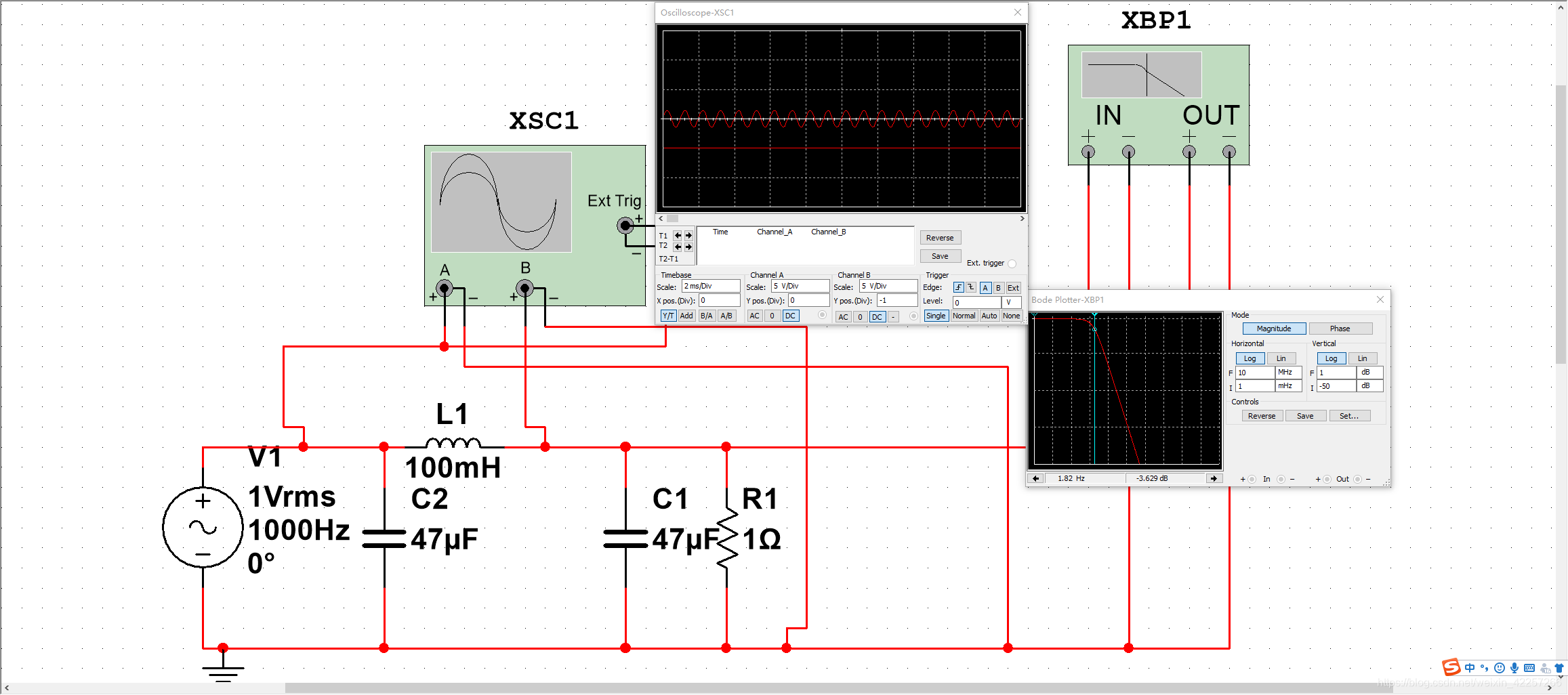

电源滤波属于大电流应用场合，其电感一般是大容量的功率电感，mh级别。我们举一个π型滤波的例子。

选取大容量的LC元器件，其电路的截止频率在10HZ左右，可以较好的滤除电源的纹波。
