Isograph reliability workbench 14如何创建故障树

一. FTA（故障树分析）

首先先了解故障树分析，引用《系统可靠性设计分析教程》中的话“故障树分析可以让人们知道那些时间的组合可以导致危机系统安全的故障，并计算它们的发生概率，然后通过设计改进和有效的监测，维修等措施，设法减小它们的发生概率。”

二.故障树的概念

故障树是一种逻辑因果关系图，构图的元素是事件和逻辑门。图中的事件用来描述系统和元部件故障的状态，逻辑门把事件联系起来，表示时间之间的逻辑关系。

三.使用Isograph 创建故障树

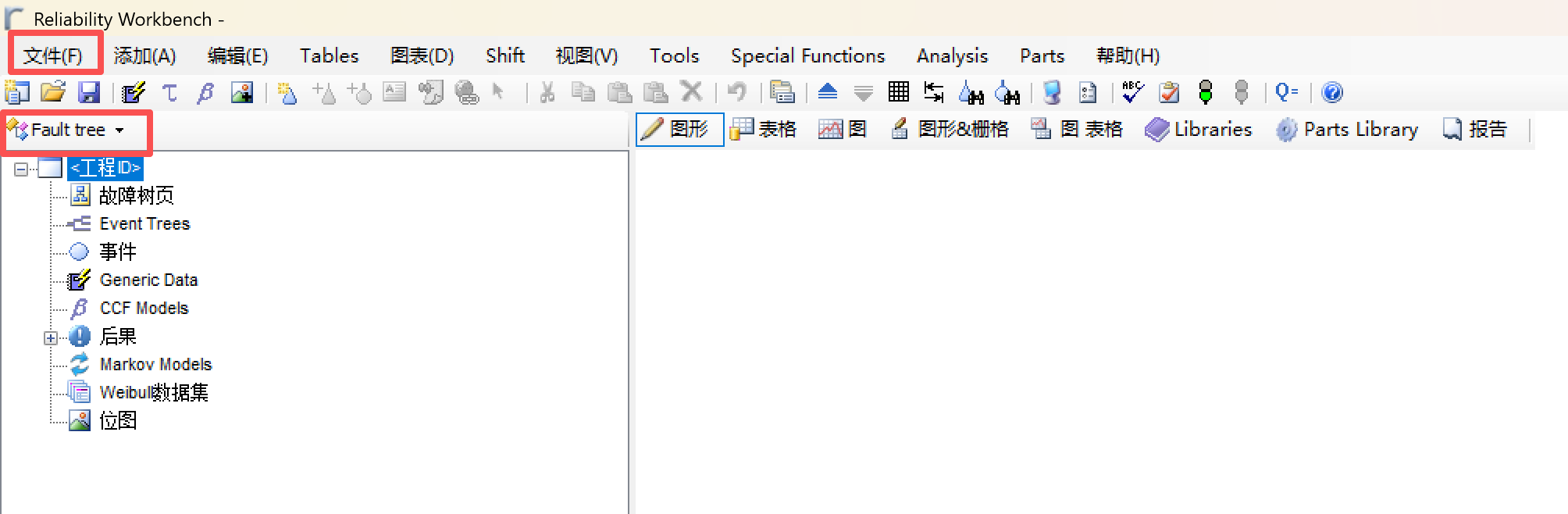

3.1创建工程

首先先创建故障树工程，点击“文件”，然后点击“创建新工程”，如下图所示，然后点击下拉框选择“Fault tree”.即创建了一个空的故障树工程。

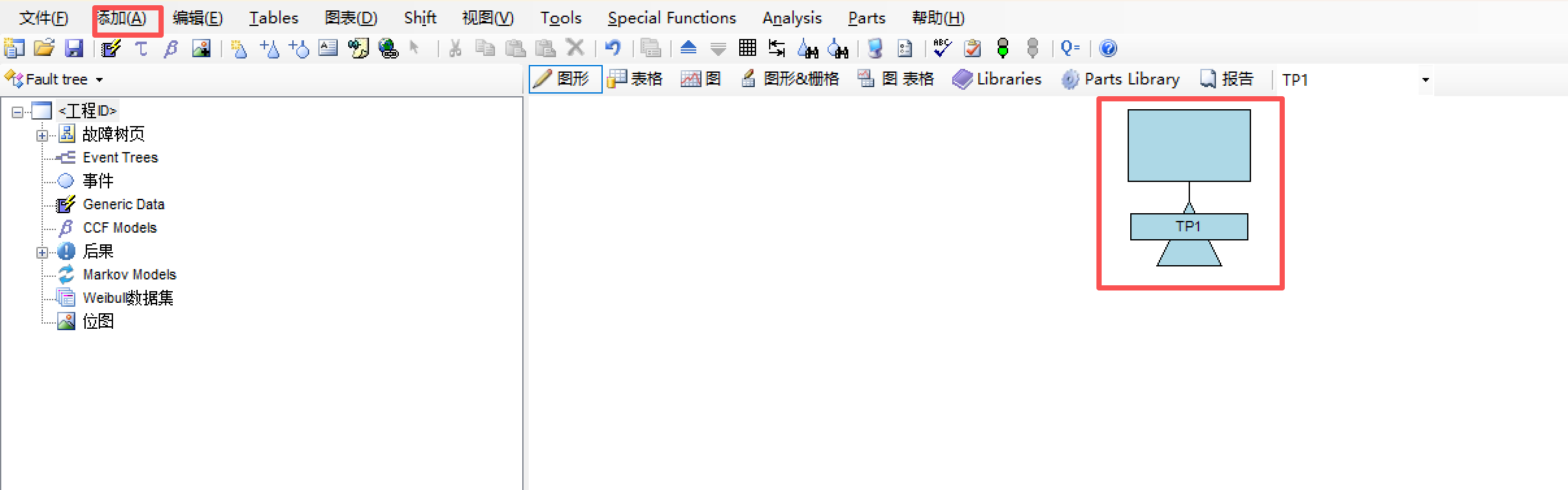

3.2创建顶事件

点击“添加”，选择“创建顶事件”，操作成功后，将在“图形”页出现如下所示图形：

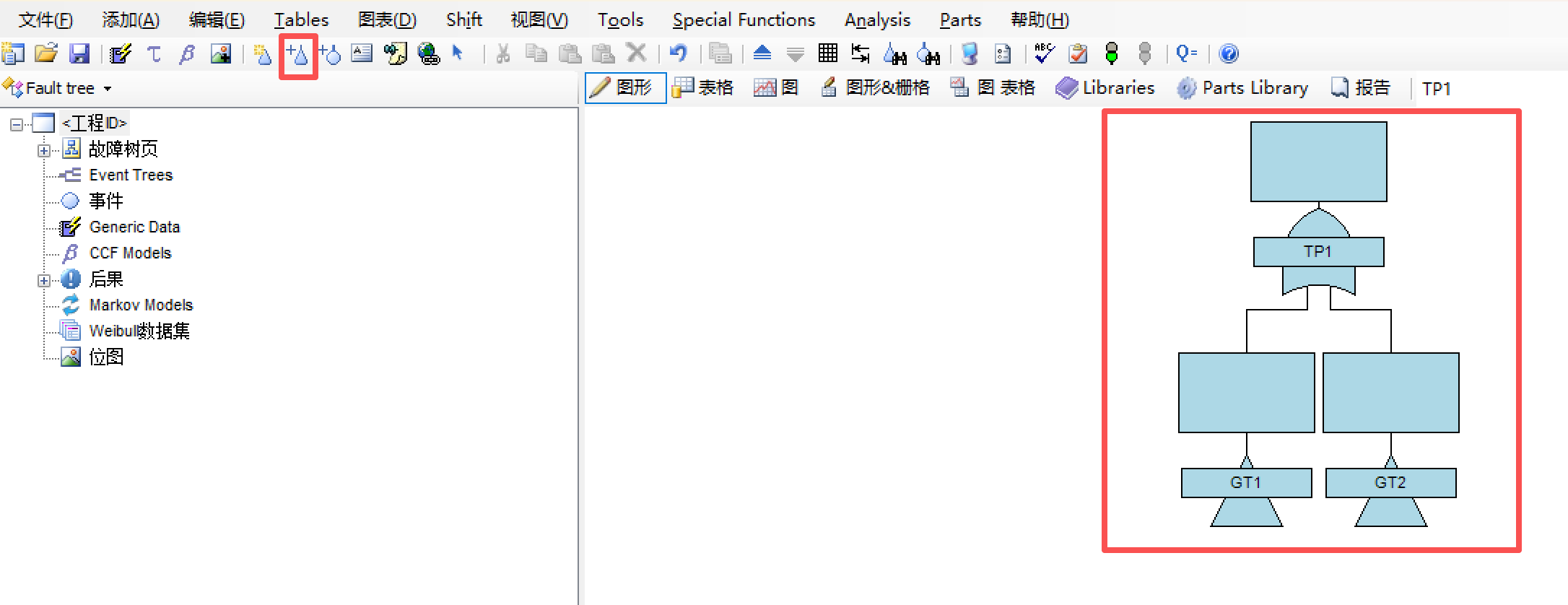

3.3添加逻辑门

点击工具栏中的“逻辑门”，此时光标变成了小三角形，然后点击刚刚创建的顶事件，将会出现如下所示图形：

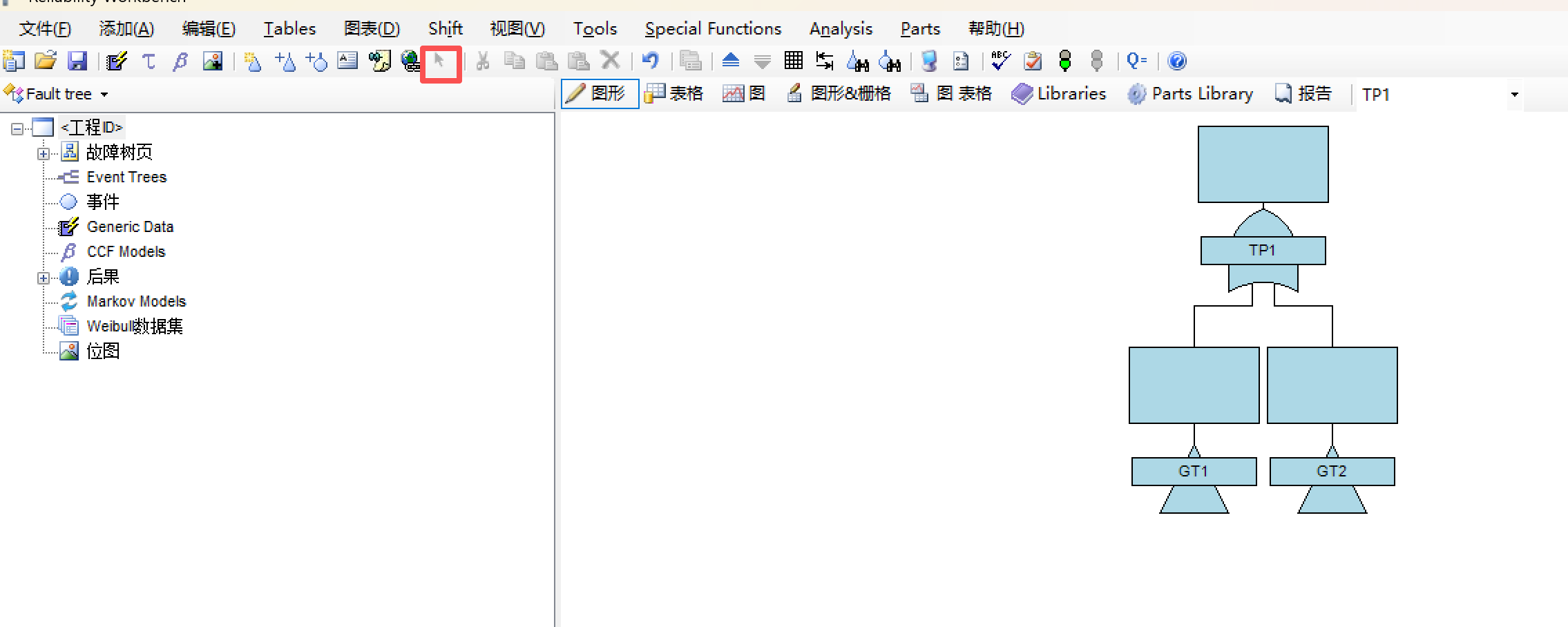

3.4退出添加状态

刚刚点击添加逻辑门后，如何退出添加状态，点击工具栏中的“退出添加状态”，如下图所示：

3.3改变逻辑门的状态

添加了逻辑门，如何改变逻辑门的状态（与，或，非等），双击顶事件进入事件属性，如下图所示有三个地方需要填写,“ID”,“描述”，“”“逻辑门”，以下工程的故障树编写将以“马达不转”来进行分析，填写该事件的内容，比如现在是顶事件，我们可以填写ID,与描述"TP1", “马达不转”, 逻辑门选择“或门”，如下图所示：

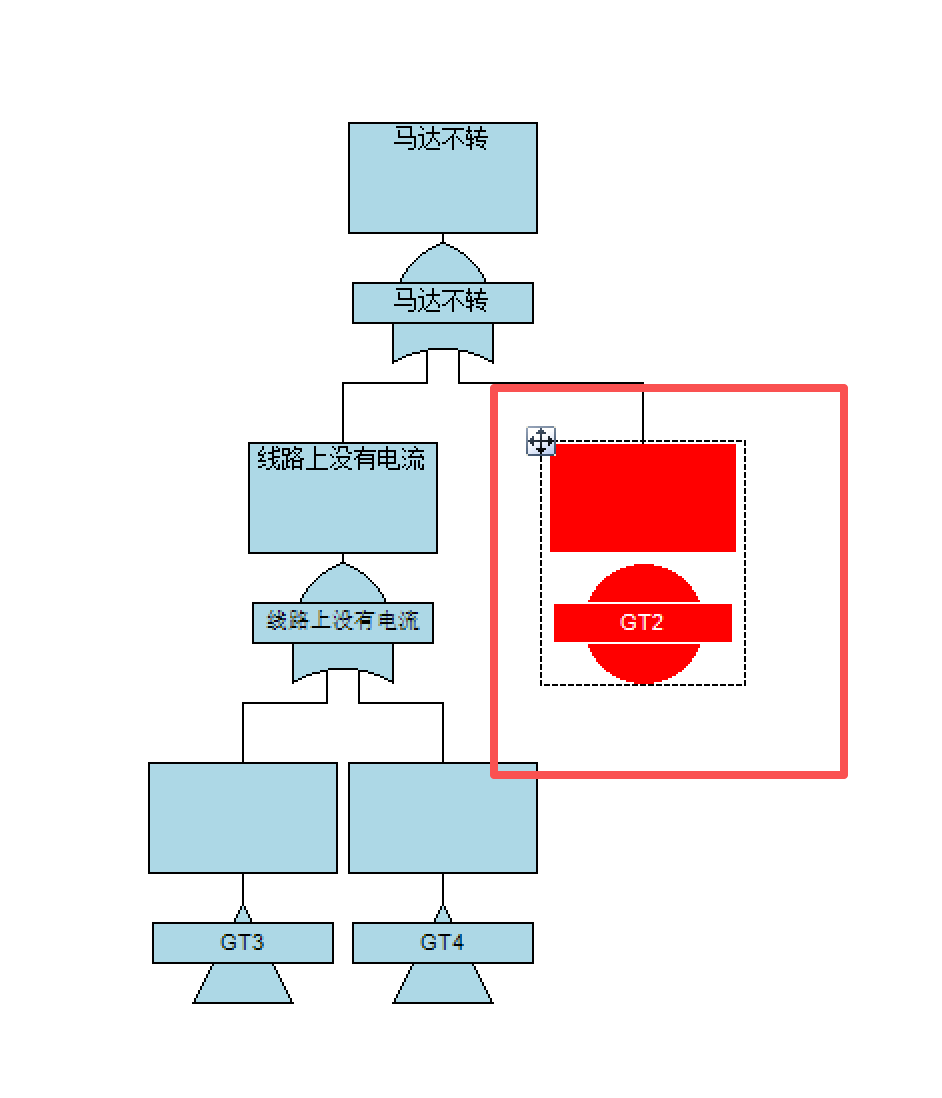

3.4 gate to event

选择一个GT,将节点改为基础事件，点击一个GT,鼠标右键点击后弹出下拉框选择“gate to event”,如下图所示：

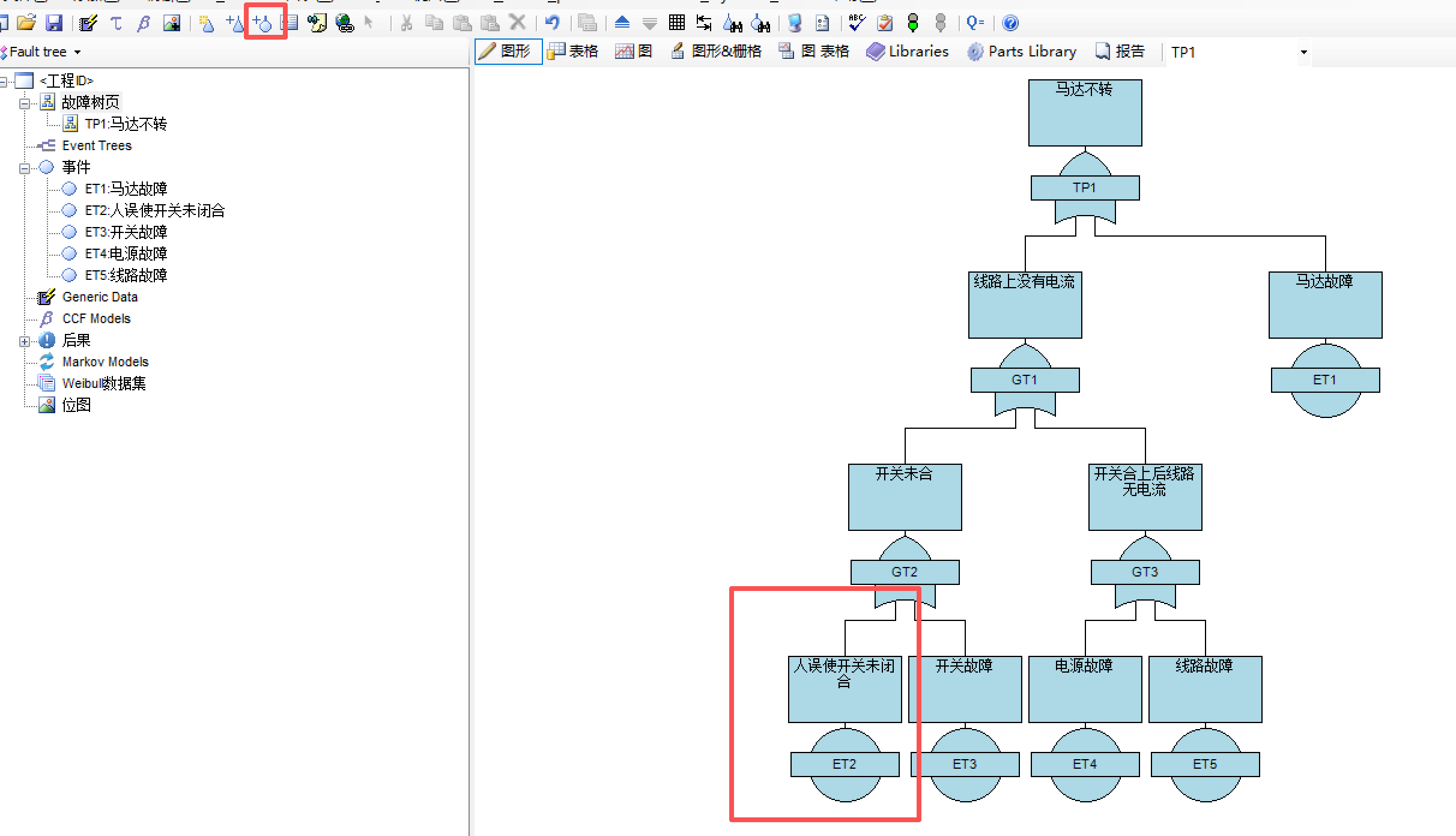

3.4 添加基础事件

也可以从工具栏中选择“添加事件”，如下图所示。

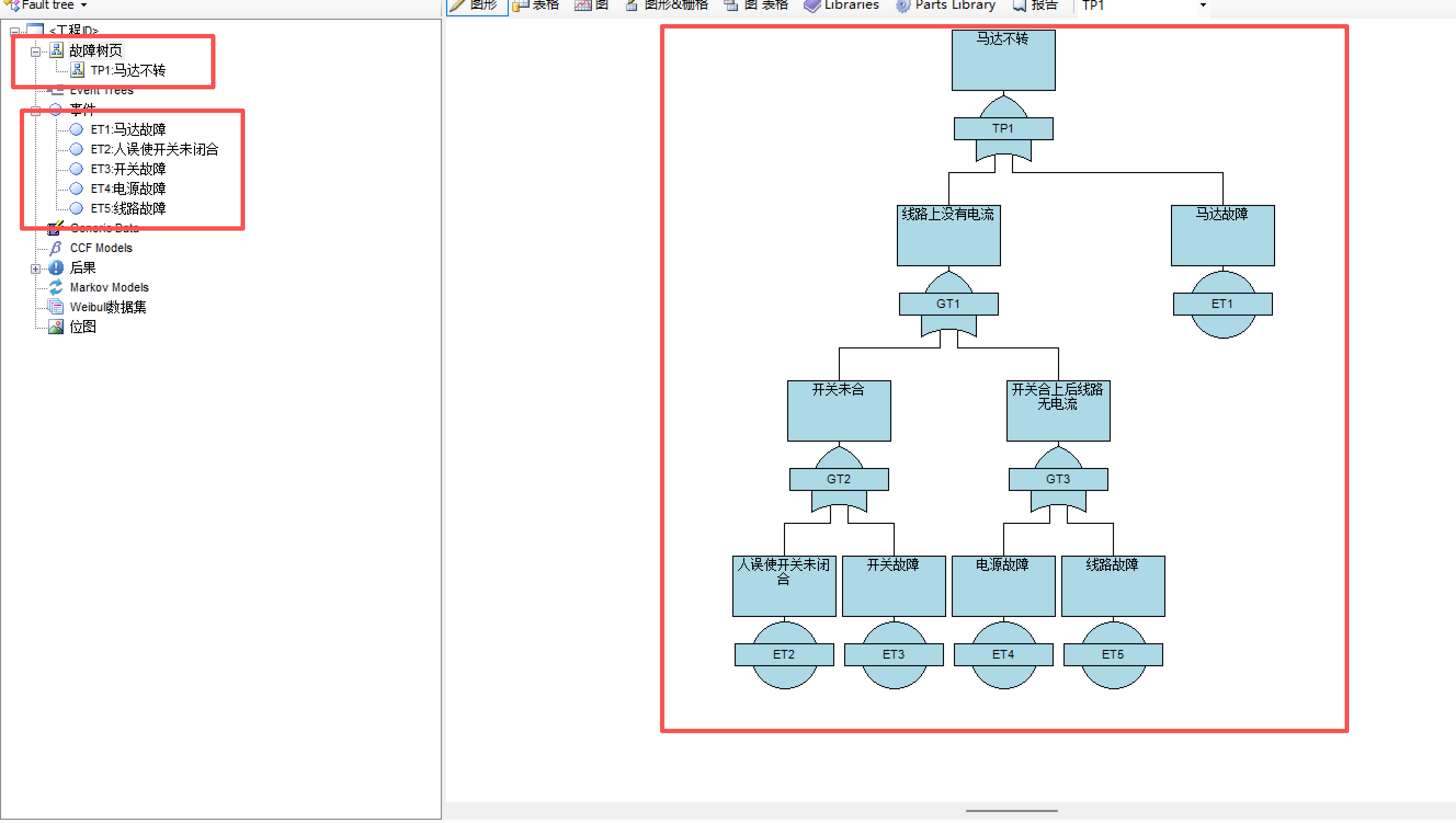

3.5 完善所有故障树事件

按照上述操作，完善该事件的故障树，如下图所示：

以上是基础故障树工程创建，下一章节将细化基础事件，并计算该事件的失效率。
