SN74HC165学习笔记

SN74HC165学习笔记

前言

一、SN74HC165是什么?

74HC165是一款高速CMOS八位并入串出移位寄存器,电压为2.0~6.0V,驱动电流为+/-5.2 mA。74HC165引脚兼容TTL(LSTTL)系列(定义于JEDEC标准№.7A)。

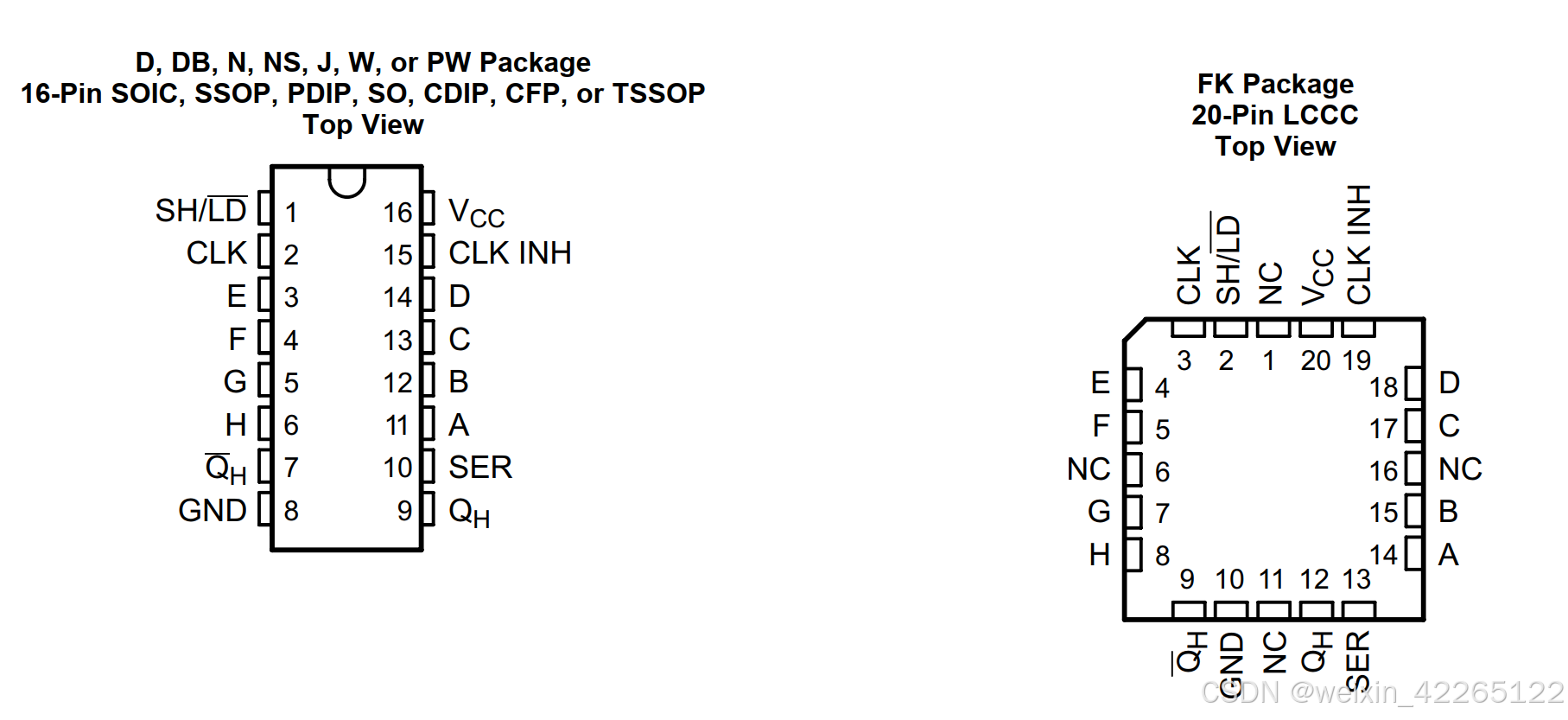

1.引脚及功能

在这里插入图片描述
在这里插入图片描述

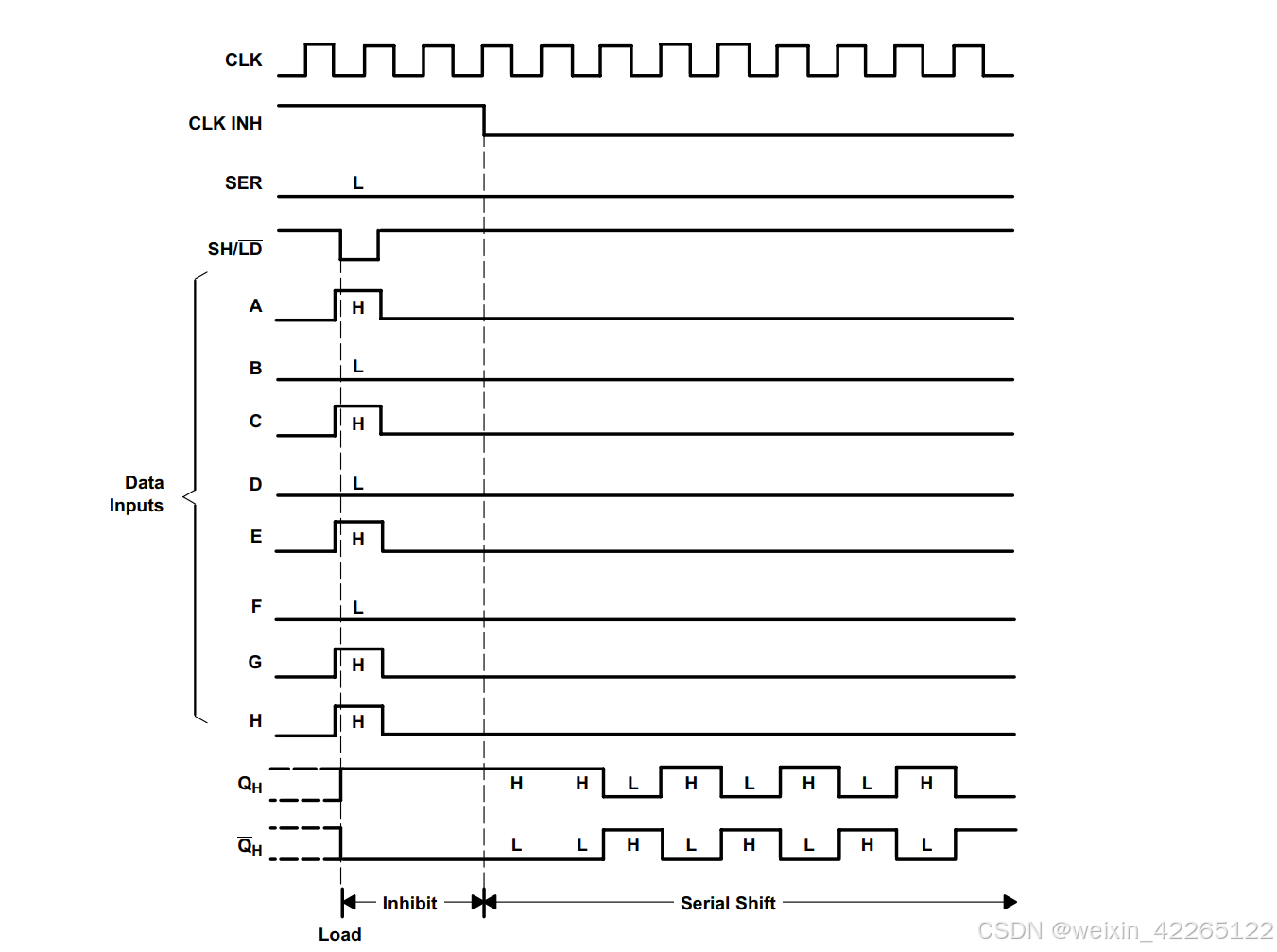

2.时序图

SN74HC165时序图

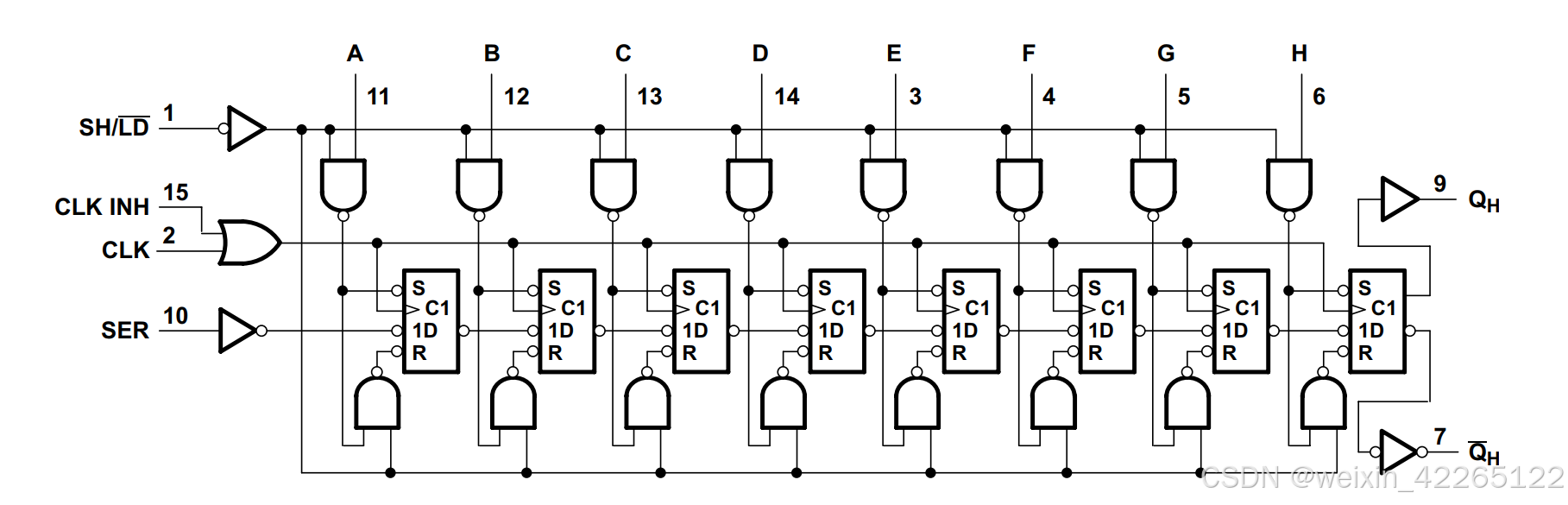

3.逻辑图

在这里插入图片描述

4.工作原理

SER:串行输入脚,A-H:并行输入脚,QH:串行输出脚。
SH/LD:采样/移位控制脚
CLK INH:时钟抑制脚,为低时,才允许移位输出。
CLK :时钟输入脚,数据在CLK上升沿进行移位。

注:CLK INH 和 CLK 可互换使用

1.并行数据采样

当SH/LD为低电平时,移位寄存器处于采样状态,此时读取引脚A-H的状态并存储它们

2.串行数据读取

当SH/LD为高电平时,移位寄存器处于移位状态。当CLK INH = L、SH/LD = H 时,将在CLK的上升沿进行移位。移位顺序为 SER -> A、A -> B ------ G -> H、H -> QH。

使用技巧:可以将2个SN74HC165的QH和SER进行连接,组合成一个十六位并入串出移位寄存器使用。

总结

例如:以上就是今天要讲的内容,本文仅仅简单介绍了SN74HC165的使用。
