一种可调电子负载电路/可调恒流源电路

最新推荐文章于 2025-02-20 13:57:01 发布
最新推荐文章于 2025-02-20 13:57:01 发布
阅读量2.8k 收藏 12
点赞数 1
分类专栏： 电路设计 文章标签： 芯片
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42279760/article/details/109171327
版权

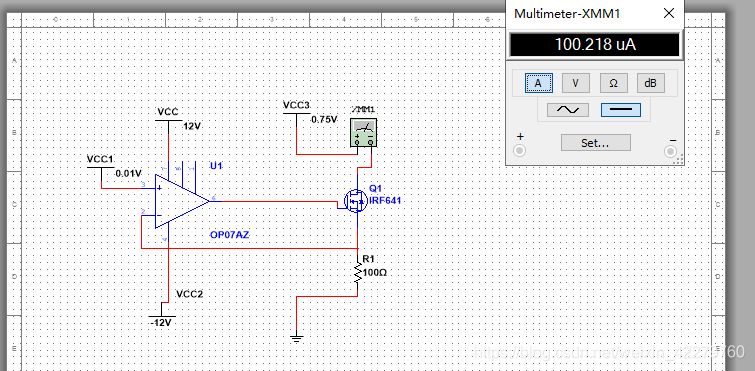

当需要VCC3负载可调时，可以搭建下图电路，通过改变VCC1和电阻R1调节VCC3的负载电流.负载电流值为 VCC1/R1
可调恒流源
