可调电子负载中mosfet vth问题

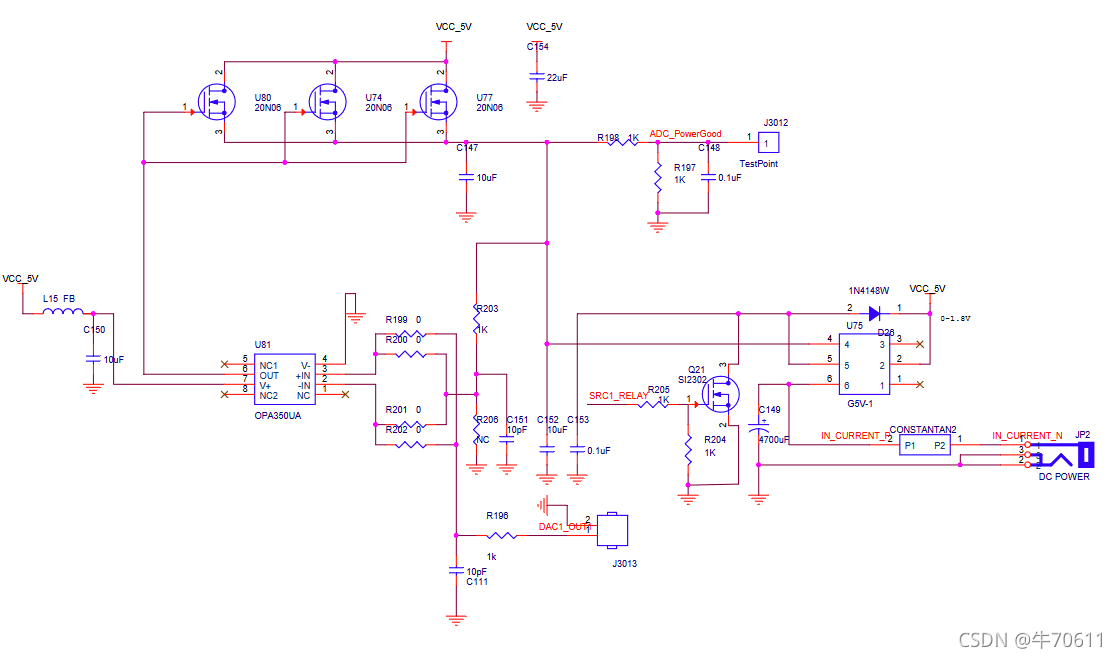

在这里插入图片描述上面这个电路可实现单片机操控的电压输出,非常实用。但是在输出2V电压时,发现当负载大于2mA后,输出电压出现
明显下降
。经过debug后,发现原因是因为放大器电源电压为5V,导致放大器输出电压最大不能超过5V,当mosfet源极输出2V电压时,Vgs=3V,根据datasheet
在这里插入图片描述

Vgs = 3V,不能很好的打开mosfet,漏极电流太小,不足以提供驱动电流,同时导通电阻太大,导致源极输出电压达不到DAC输出值。后期将放大器电源使用外部电压源提供5.5V电压,源极输出电压稳定,和DAC输出结果一致。
