基于嵌入式的智能台灯系统

基于嵌入式的智能台灯系统

功能说明

通过微信小程序控制台灯的亮灭及亮度。采集温湿度传到微信小程序上，台灯可以显示实时北京时间。

功能展示

01智能台灯演示

Mqtt服务器

• http://www.yoyolife.fun/iot：Mqtt服务器，我是在这里注册的，免费一个，之后每个2块钱每月。主要是结构简单，用起来容易。
• 下位机即ESP32要选择mqtt地址：t.yoyolife.fun 端口：1883地址（里边有三个地址）
• 微信小程序要选择mqtt:wss地址：t.yoyolife.fun/mqtt 端口：8084地址，不可选错。
• 两边的发布和订阅要对应起来，一个发布一个订阅，跟串口的Tx、Rx一样。服务器的主题可以随意定，意为服务器要监听哪个地址。
• 设备ID即是用户名，密码即是密码。
• 调试软件为mqttx，可自行下载https://mqttx.app/zh，调试下位机的时候可以连接上边提到的微信小程序8084那个端口，即服务器地址：wss://t.yoyolife.fun、端口：8084、Path：/mqtt、用户名即设备ID、密码即密码，然后订阅ESP32发布的那个地址，或者向ESP32订阅的那个地址发布信息。

硬件制作

---

采用的是ESP32+微信小程序+Mqtt协议。

硬件选型

• ESP32开发板（VSCode+PlatformIO环境）
• DHT11温湿度传感器
• 两颗LED灯（模拟台灯）
• 0.96寸OLED屏
• 杜邦线若干

硬件连接

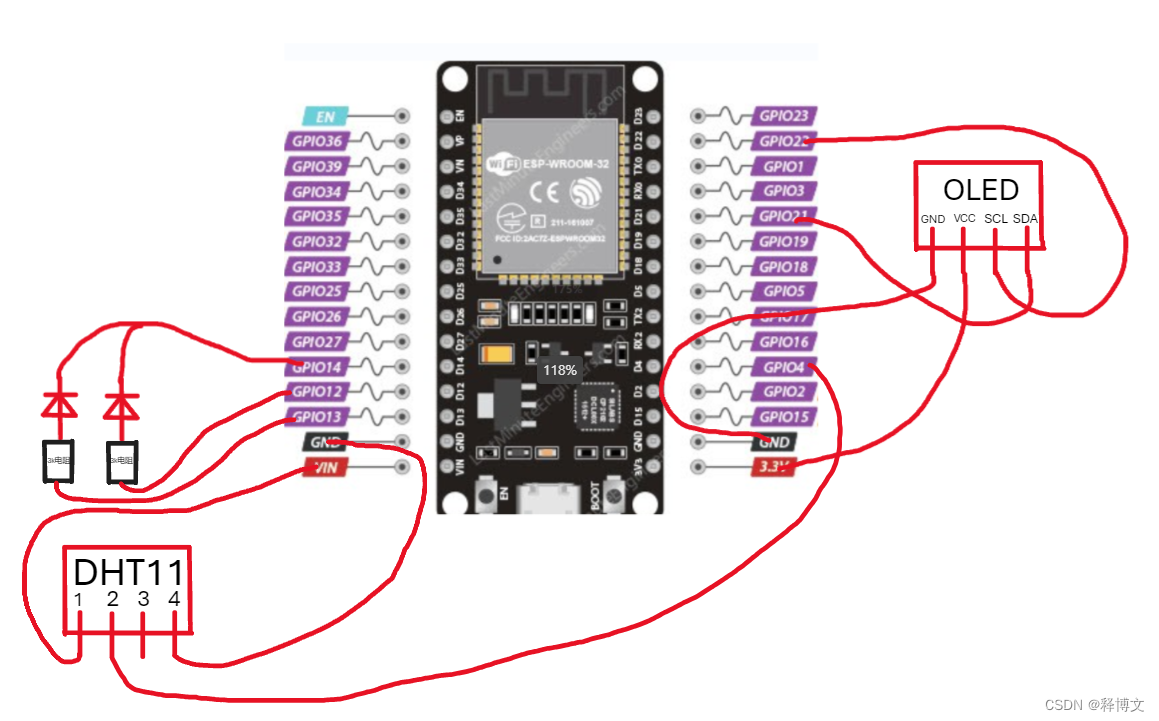

如图所示，需要注意的是LED串联电阻1K到10K都可以，主要起限流作用。如果多个LED并联显示的话也可选择更小的。

硬件程序

---

程序采用VSCode+PlatformIO环境。安装以下库

• ArduinoJson 库：解析Mqtt协议收发的json格式数据。
• DHT sensor library库：用于DHT11采集温湿度数据。
• NTPClient 库：获取网络NTP时间。
• PubSubClient 库：Mqtt通讯协议。
• U8g2 库：OLED显示库。

代码展示

以下展示部分重要代码，完整完成在文章末尾。

Mqtt连接

const char *ssid = "Hide_2805";                            // ESP32连接的WiFi账号
const char *password = "asdfghjkl";                        // WiFi密码
const char *mqttServer = "t.yoyolife.fun";                 // 要连接到的服务器IP
const int mqttPort = 1883;                                 // 要连接到的服务器端口号
const char *mqttUser = "75bdfb62a1c56065949702a3a6430e38"; // MQTT服务器账号
const char *mqttPassword = "123465";                       // MQTT服务器密码
const char *mqttsub = "/iot/4432/wsy";                     // MQTT订阅主题
const char *mqttpub = "/iot/4432/waa";                     // MQTT发送主题

WiFiClient espClient;                              // 定义wifiClient实例
PubSubClient client(espClient);                    // 定义PubSubClient的实例

DynamicJsonDocument Json(1024);                    // 定义Json实例

String Debug_Mqtt = "";
void callback(char *topic, byte *payload, unsigned int length)
{

    String Str = "";
    Serial.print("来自订阅的主题:"); // 串口打印：来自订阅的主题:
    Serial.println(topic);           // 串口打印订阅的主题
    Serial.print("信息：");          // 串口打印：信息：
    for (int i = 0; i < length; i++) // 使用循环打印接收到的信息
    {

        Serial.print((char)payload[i]);
        Str += (char)payload[i];
    }
    Serial.println();
    Serial.println("-----------------------");

    Debug_Mqtt = Str;
    deserializeJson(Json, Str);
    // Lamp_Duty = Json["target"].as<String>();
    Lamp_Duty = Json["value"].as<unsigned char>();
    if (Lamp_Duty > 100)
        Lamp_Duty = 100;
    Lamp_Num = Json["num"].as<bool>();
    Debug = Json["debug"].as<unsigned char>();

    Serial.print("value:"); // 串口打印：来自订阅的主题:
    Serial.println(Lamp_Duty);           // 串口打印订阅的主题
    Serial.print("num:"); // 串口打印：来自订阅的主题:
    Serial.println(Lamp_Num);           // 串口打印订阅的主题
}

void WiFi_Click(void)
{

    while (WiFi.status() != WL_CONNECTED) // 若WiFi接入成功WiFi.status()会返回 WL_CONNECTED
    {

        Serial.println("连接wifi中"); // 串口输出：连接wifi中
        WiFi.begin(ssid, password);   // 接入WiFi函数（WiFi名称，密码）重新连接wif
        delay(2000);                  // 若尚未连接WiFi，则进行重连WiFi的循环
    }
    Serial.println("wifi连接成功");         // 连接wifi成功之后会跳出循环，串口并输出：wifi连接成功
    client.setServer(mqttServer, mqttPort); // MQTT服务器连接函数（服务器IP，端口号）
    client.setCallback(callback);           // 设定回调方式，当ESP32收到订阅消息时会调用此方法
    while (!client.
