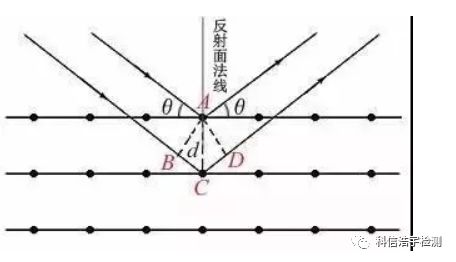

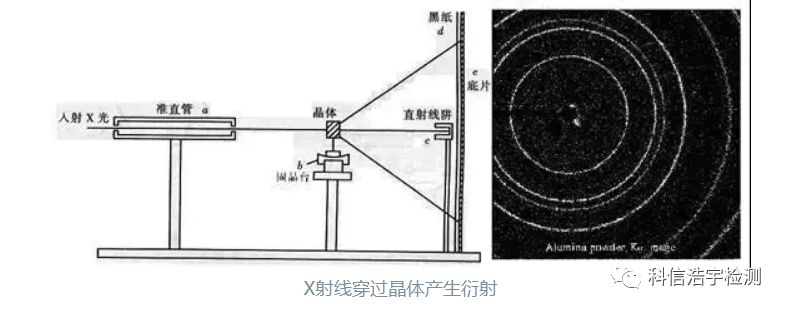

XRD全称X射线衍射(X-RayDiffraction),利用X射线在晶体中的衍射现象来获得衍射后X射线信号特征,经过处理得到衍射图谱。利用谱图信息不仅可以实现常规显微镜的确定物相,并拥有“透视眼”来看晶体内部是否存在缺陷(位错)和晶格缺陷等,下面就让咱们来简要的了解下XRD的原理及应用和分析方法,下面先从XRD原理学习开始

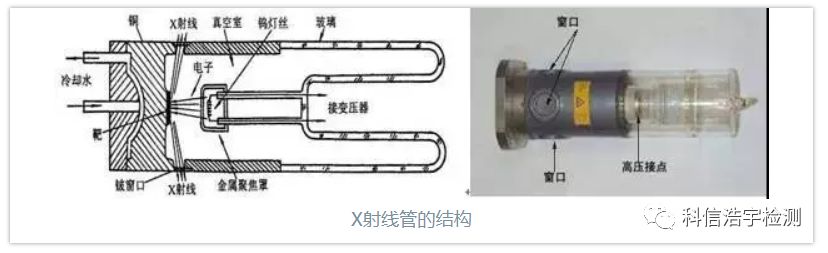

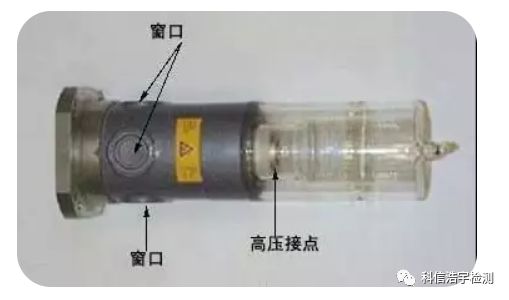

XRD衍射仪的适用性很广,通常用于测量粉末、单晶或多晶体等块体材料,并拥有检测快速、操作简单、数据处理方便等优点,是一个标标准准的“良心产品”在X射线衍射仪的世界里, X射线发生系统(产生X射线)是“太阳”,测角及探测系统(测量2θ和获得衍射信息)是其“眼睛”,记录和数据处理系统是其“大脑”,三者协同工作,输出衍射图谱。在三者中测角仪是核心部件,其制作较为复杂,直接影响实验数据的精度,毕竟眼睛是心灵的窗户嘛!下面是X射线衍射仪和测角仪的结构简图。
