C300 OLT转发原理 及 配置注意事项

C300 OLT配置指导 专栏收录该内容
11 篇文章 0 订阅

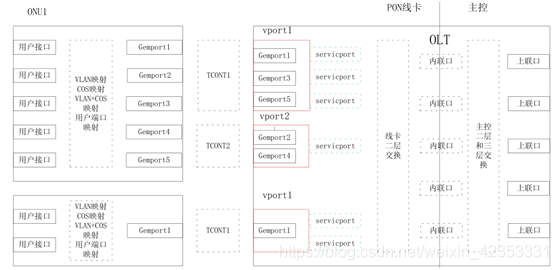

1、 OLT PON卡板 在内联口 和 Vport 之间 进行二层交换,提供流量管理
在这里插入图片描述

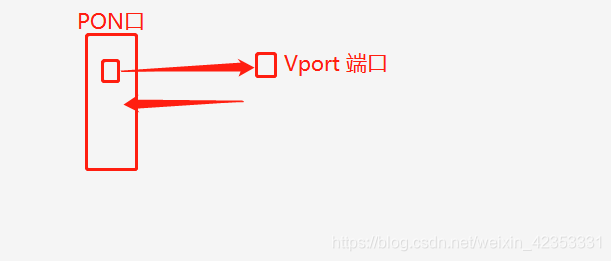

2、主控 在内联口 和上联口 之间进行 二层 或侧三层 交换;

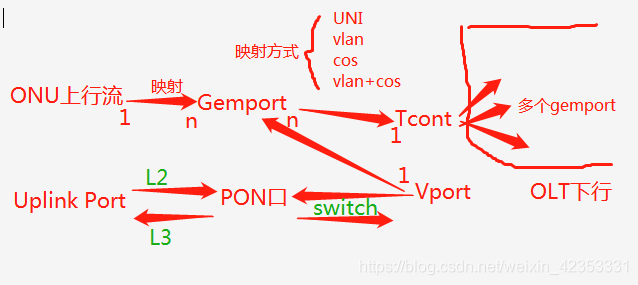

上联卡板:
在这里插入图片描述
在这里插入图片描述
结合OLT配置命令讲解:

pon-onu-mng gpon-onu_1/15/1:1
  service 1 gemport 1 vlan 100(Internet业务配置)
  service 2 gemport 2 vlan 200
!

如上述指令:
也可以变为:

pon-onu-mng gpon-onu_1/15/1:1
  gemport 1 flow 1(Internet业务配置)
  gemport 2 flow2
!
注1:flow 1 是系统默认的承载业务流
如果需要创建 flow 2: 则需要 添加 下面一句指令才能生效
flow 2 switch switch_0/1
综合:
pon-onu-mng gpon-onu_1/15/1:1
  gemport 1 flow 1(Internet业务配置)
  flow 2 switch switch_0/1
  gemport 2 flow2
!

flow :配置ONU侧的业务流 与gemport之间的对应关系,使ONU的业务流承载到指定的gemport上;
桥模式: gemport 1 flow 1 :只关心vlan 不关心cos,采用vlan映射方式建立gemport
桥+802.1P 模式:gemport 1 flow 1 dotlp-list 3(cos值)(只关心vlan+cos,采用优先级方式建立gemport)
cos值:0–7(优先级)

注意2:一个flow对应一个模式mode,最多只能有一个flow mode 为透传;
C300 OLT flow mode 默认是透传模式;

ONU上行业务流对tag 和 untag 如何处理??
1.当选择 flow mode 1 tag-filter vid-filter untag-filter discard(对tag vlan穿过,UNtag vlan丢弃规则)
需要配置相应的vlan条目来配合 flow 1 vid 200 (只允许vlan200 穿过)
配置如下:

pon-onu-mng gpon-onu_1/14/1:1
  flow 2 switch switch_0/1
  flow mode 2 tag-filter vid-filter untag-filter discard
  flow 2 priority 0 vid 200
  gemport 1 flow 2

注意3:如果配置了vlan port 功能,则不能再配置 vlan filter,两者会冲突;
注意4:如果在ONU远程管理模式下配置service 1 gemport 1 vlan 100;这种配置方式:则不能配置 flow mode相关配置;
