高速率情况下SPI波形失真像三角波的解决方法

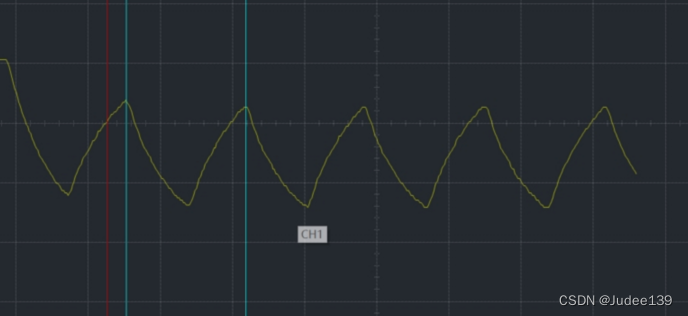

当SPI的速率很高时，比如12M或16M，甚至更高时，使用示波器测量SPI_CLK信号时，出现了波形如下图所示的情况。

解决方法：

1、首先查看示波器探头是否是1X档位，1X档位带宽通常较窄，无法测量大于7M以上信号，将示波器探头切换成10X档位一般可以解决问题。

2、增加上拉电阻，可能是IO驱动能力不足，在外部增加上拉电阻，或将IO上拉使能。

我是按上述步骤1解决了问题，解决后波形如下：

下述是文心一言AI生成的示波器探头10X和1X区别。供参考：

示波器探头10X和1X在设计和功能上存在显著的区别，以下是它们之间的主要差异：

1. 信号衰减：
   • 1X探头：在X1档位下，信号是没有经过衰减直接进入示波器的。示波器将直接显示被测信号的原始幅度和波形。
   • 10X探头：在X10档位下，信号会经过衰减10倍后再进入示波器。因此，在测量时需要将示波器上的读数也扩大10倍才能得到真实的电压值。
2. 带宽与频率响应：
   • 1X探头：带宽通常较窄&#x
