一、IIC协议简介

IIC（Inter-Integrated Circuit）协议是一种同步串行通信接口，它采用半双工工作模式，即在同一时间只能进行单向的数据传输。总线由两条信号线组成：一条是数据线SDA（Serial Data Line），用于传输数据；另一条是时钟线SCL（Serial Clock Line），由主设备提供时钟信号，以确保所有连接到总线的设备同步进行数据交换。
在IIC总线上，每个从设备都有一个唯一的地址，主设备通过发送这个地址来选择与其通信的目标设备。由于支持多主控功能，多个具备主控能力的设备可以在同一总线上竞争控制权，并通过硬件仲裁机制避免冲突。在这里插入图片描述
IIC总线四种特点：

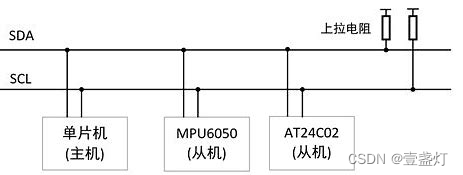

① 由时钟线SCL和数据线SDA组成，并且都接上拉电阻，确保总线空闲状态为高电平；
② 总线支持多设备连接，允许多主机存在，每个设备都有一个唯一的地址；
③ 连接到总线上的数目受总线的最大电容400pf限制；
④ 数据传输速率：标准模式100k bit/s、快速模式400k bit/s 、高速模式3.4Mbit/s。

由于其物理接口简单且占用线路少，I2C被广泛应用于嵌入式系统和电子设备中，方便连接各种低速外设，例如传感器、存储器、时钟芯片等。同时，I2C支持多种速度等级，能满足不同应用环境对数据传输速率的需求。

二、时序分析

1、协议时序

IIC通信协议的时序分为开始信号、地址字节、数据字节和停止信号四个阶段。
在这里插入图片描述

  1. 开始信号（Start Signal）：
    主设备通过拉低数据线（SDA）时钟线（SCL）仍为高电平来发送开始信号。此时，从设备需准备好接收数据，并等待地址字节的到来。
  2. 地址字节（Address Byte）：
    主设备发送一个地址字节到从设备以确定通信对象。地址字节的高七位是设备的地址，最低一位是读写控制位，通常为0表示写操作，1表示读操作。此时，从设备会检查其地址是否与发送的地址字节匹配。
  3. 数据字节（Data Byte）：
    主设备和从设备之间的数据传输是通过数据字节来完成的。主设备发送数据字节，从设备接收数据字节。数据的传输是以字节为单位的，每个数据字节传输后都会有一个应答信号。
  4. 停止信号（Stop Signal）：
    主设备发送停止信号作为传输的结束标志。停止信号通过将数据线从低电平拉升至高电平实现，此时时钟线仍然保持高电平。

2、实例分析

以下时序案例，在工程实例中比较常见。包括单地址、多地址的读写，以及读写数据的突发时序，本设计代码都可以扩展实现。

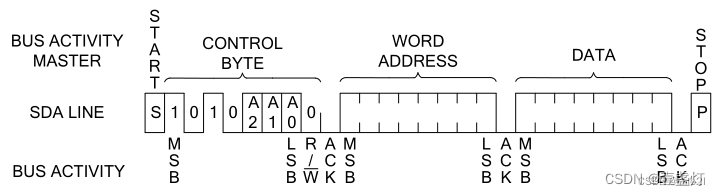

1、单字节地址写时序
在这里插入图片描述

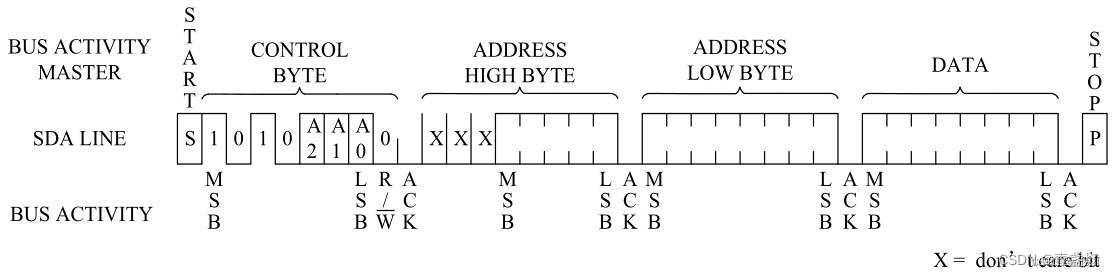

2、双字节地址写时序
在这里插入图片描述
3、单字节地址读时序
在这里插入图片描述

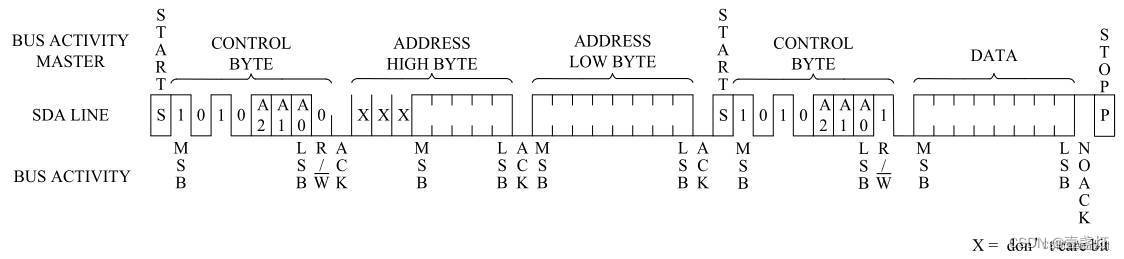

4、双字节地址读时序
在这里插入图片描述

三、设计实现

该模块的设计具有以下两个特点：①读写地址可扩展，支持多字节地址实现；②读写数据可扩展，支持多字节地址实现；只需要修改相关代码参数就可以实现。源码下载链接：FPGA-Verilog语言-IIC接口驱动代码

参考代码如下所示：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2024/03/29 09:43:38
// Design Name:
// Module Name: iic_comm
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module iic_comm#(
	parameter  	SYS_CLOCK = 60_000_000,	//系统时钟频率
	parameter  	SCL_CLOCK = 100_000		//iic时钟频率
	)(
	input                  i_clk			,	//系统时钟
	input                  i_rst_n			,	//系统复位

	input                  i_wr_en			,	//写使能
	input                  i_rd_en			,	//读使能
	input          [6:0]   i_dev_addr		,	//器件地址
	input          [15:0]  i_reg_addr		,	//寄存器地址，单字节时从低字节有效
	input          [1:0]   i_reg_addr_num	,	//寄存器地址字节数 1: 1字节，其他：2字节

    input          [7:0]   i_wr_data		,	//写数据
	input          [1:0]   i_wr_data_num	,  	//写数据字节数，默认为1

	output  reg            o_rd_data_vaild	,	//读数据有效
	output  reg    [7:0]   o_rd_data		,	//读数据
	input          [1:0]   i_rd_data_num	,  	//读数据字节数，默认为1

	output  reg            o_cfg_done 		,	//一次读写操作完成标志

	inout 		           io_SDA			,   //IIC--SDA
	output  reg            o_SCL				//IIC--SCL
);

//================================================================================
localparam  SCL_CNT_M = SYS_CLOCK / SCL_CLOCK;

localparam 	IDLE 		= 9'b0_0000_0001;  //独热编码
localparam  WR_START 	= 9'b0_0000_0010;
localparam  WR_CTRL 	= 9'b0_0000_0100;
localparam  WR_REG_ADDR = 9'b0_0000_1000;
localparam  WR_DATA 	= 9'b0_0001_0000;
localparam  RD_START 	= 9'b0_0010_0000;
localparam  RD_CTRL 	= 9'b0_0100_0000;
localparam  RD_DATA 	= 9'b0_1000_0000;
localparam  STOP 		= 9'b1_0000_0000;

//-------------------------------------------------
// 变量声明
//-------------------------------------------------
reg  [15:0]	scl_cnt;		//clk计数器,用于产生scl时钟
reg 		scl_high;		//scl高电平中部标志
reg 		scl_low;		//scl低电平中部标志
reg 		scl_vaild;		//scl有效标志

reg  [8:0]  main_state;	   	//状态寄存器
reg         sda_reg;		//sda输出寄存器
reg 		sda_en;			//sda三态使能
reg 		sda_task_flag;	//串行输出输入任务执行标志位
reg 		w_flag;			//写标志
reg 		r_flag;			//读标志
reg  [7:0]	scl_level_cnt;	//scl高低电平计数器
reg 		ack;			//应答信号
reg  [1:0]	wdata_cnt;		//写数据字节数计数器
reg  [1:0]	rdata_cnt;		//读数据字节数计数器
reg  [1:0]	reg_addr_cnt;	//地址字节数计数器
reg  [7:0]	sda_data_out;	//数据输出buffer
reg  [7:0]	sda_data_in;	//数据输入buffer
wire [7:0]	wr_ctrl_word;	//写控制字
wire [7:0]	rd_ctrl_word;	//读控制字
wire 		rdata_vaild; 	//读数据有效前寄存器

assign wr_ctrl_word = {i_dev_addr,1'b0};
assign rd_ctrl_word = {i_dev_addr,1'b1};

//----------------------------------------------------
// iic时钟信号生成
//----------------------------------------------------
/* iic 非空闲状态产生 scl_vaild */
always @(posedge i_clk) begin
	if(!i_rst_n)
		scl_vaild <= 1'b0;
	else begin
		if(i_wr_en | i_rd_en)
			scl_vaild <= 1'b1;
		else if(o_cfg_done)
			scl_vaild <= 1'b0;
	end
end

/* o_SCL 计数器*/
always @(posedge i_clk) begin
	if(!i_rst_n)
		scl_cnt <= 16'd0;
	else begin
		if(scl_vaild) begin
			if(scl_cnt == SCL_CNT_M-1'b1)
				scl_cnt <= 16'd0;
			else
				scl_cnt <= scl_cnt + 16'd1;
		end
		else
			scl_cnt <= 16'd0;
	end
end

/* o_SCL 时钟产生*/
always @(posedge i_clk) begin
	if(!i_rst_n)
		o_SCL <= 1'b1;
	else begin
		if(scl_cnt == SCL_CNT_M >> 1)
			o_SCL <= 1'b0;
		else if(scl_cnt == 16'd0)
			o_SCL <= 1'b1;
	end
end

/*o_SCL 高低电平中部标志*/
always @(posedge i_clk) begin
	if(!i_rst_n) begin
		scl_high <= 1'b0;
		scl_low  <= 1'b0;
	end
	else begin
		if(scl_cnt == (SCL_CNT_M >> 2))
			scl_high <= 1'b1;
		else
			scl_high <= 1'b0;

		if(scl_cnt == ((SCL_CNT_M >> 1) + (SCL_CNT_M >> 2)))
			scl_low <= 1'b1;
		else
			scl_low <= 1'b0;
	end
end

//----------------------------------------------------
// iic主程序状态机
//----------------------------------------------------
always @(posedge i_clk) begin
	if(!i_rst_n) begin
		main_state 		<= IDLE;
		sda_reg 	  	<= 1'b1;
		w_flag 			<= 1'b0;
		r_flag 			<= 1'b0;
		o_cfg_done 		<= 1'b0;
		reg_addr_cnt 	<= 2'd1;
		wdata_cnt 		<= 2'd1;
		rdata_cnt 		<= 2'd1;
	end
	else begin
		case(main_state)
			IDLE: begin
				sda_reg   	 <= 1'b1;
				w_flag    	 <= 1'b0;
				r_flag 	 	 <= 1'b0;
				o_cfg_done 	 <= 1'b0;
				reg_addr_cnt <= 2'd1;
				wdata_cnt 	 <= 2'd1;
				rdata_cnt 	 <= 2'd1;

				if(i_wr_en) begin
					main_state <= WR_START;
					w_flag     <= 1'b1;
				end
				else if(i_rd_en) begin
					main_state <= WR_START;
					r_flag     <= 1'b1;
				end
			end
			//------------------- iic起始信号 ---------------------------
			WR_START: begin
				if(scl_high) begin
					main_state <= WR_START;
					sda_reg    <= 1'b0;
				end
				else if(scl_low) begin
					main_state    <= WR_CTRL;
					sda_data_out  <= wr_ctrl_word;	// 准备要发送的控制字
					sda_task_flag <= 1'b0; 			// 开始串行传输任务
				end
			end
			//---------------- 写设备地址、寄存器地址 -------------------
			WR_CTRL: begin
				if(sda_task_flag == 1'b0) // 发送数据
					send_8bit_data;
				else begin	              // 等待响应
					if(ack == 1'b1) begin // 收到响应
						if(scl_low) begin // 准备发送的寄存器地址数据
							main_state 	  <= WR_REG_ADDR;// 转换到寄存器地址
							sda_task_flag <= 1'b0;
							if(i_reg_addr_num == 2'b1)
								sda_data_out <= i_reg_addr[7:0];
							else
								sda_data_out <= i_reg_addr[15:8];//如果寄存器地址为2个字节，要保证先发的最高位
						end
					end
					else // 未收到响应
						main_state <= IDLE;
				end
			end
			WR_REG_ADDR: begin
				if(sda_task_flag == 1'b0)
					send_8bit_data;
				else begin
					if(ack == 1'b1) begin //收到响应
						if(reg_addr_cnt == i_reg_addr_num) begin // 寄存器地址数据发送完成
							if(w_flag && scl_low) begin
								main_state    <= WR_DATA;       //状态转移
								sda_data_out  <= i_wr_data[7:0];//数据准备
								sda_task_flag <= 1'b0;
								reg_addr_cnt  <= 2'd1;
							end
							else if(r_flag && scl_low) begin
								main_state    <= RD_START;
								sda_reg       <= 1'b1; //sda拉高
							end
						end
						else begin					// 寄存器地址数据没有发送完成
							if(scl_low) begin
								main_state    <= WR_REG_ADDR;
								reg_addr_cnt  <= reg_addr_cnt + 2'd1;
								sda_data_out  <= i_reg_addr[7:0]; // 准备低8位寄存器地址
								sda_task_flag <= 1'b0;
							end
						end
					end
					else	// 未收到响应
						main_state <= IDLE;
				end
			end
			//----------------- 写iic数据 ---------------------------------
			WR_DATA: begin
				if(sda_task_flag == 1'b0)
					send_8bit_data;
				else begin
					if(ack == 1'b1) begin // 收到响应
						if(wdata_cnt == i_wr_data_num) begin //发送完成
							if(scl_low) begin
								main_state <= STOP;
								sda_reg    <= 1'b0;
								wdata_cnt  <= 2'd1;
							end
						end
						else begin //未发送完成
							if(scl_low) begin
								main_state    <= WR_DATA;
								sda_data_out  <= i_wr_data[7:0];
								wdata_cnt     <= wdata_cnt + 2'd1;
								sda_task_flag <= 1'b0;
							end
						end
					end
					else // 未收到响应
						main_state <= IDLE;
				end
			end
			//----------------- 读iic数据 ---------------------------------
			RD_START: begin
				if(scl_high) begin
					main_state    <= RD_START;
					sda_reg       <= 1'b0;
				end
				else if(scl_low) begin
					main_state    <= RD_CTRL;
					sda_data_out  <= rd_ctrl_word;	// 准备要发送的控制字
					sda_task_flag <= 1'b0; 			// 开始串行传输任务
				end
			end
			RD_CTRL: begin
				if(sda_task_flag == 1'b0)  // 发送数据
					send_8bit_data;
				else begin	// 等待响应
					if(ack == 1'b1) begin  // 收到响应
						if(scl_low) begin  // 准备发送的寄存器地址数据
							main_state    <= RD_DATA; // 转换到寄存器地址
							sda_task_flag <= 1'b0;
						end
					end
					else // 未收到响应
						main_state <= IDLE;
				end
			end
			RD_DATA: begin
				if(sda_task_flag == 1'b0)
					receive_8bit_data;
				else begin
					if(rdata_cnt == i_rd_data_num) begin  // 接收完成
						sda_reg <= 1'b1;  //发送 ACK，不读了
						if(scl_low) begin
							main_state <= STOP;
							sda_reg    <= 1'b0;
						end
					end
					else begin
						sda_reg <= 1'b0; // 发送NACK，继续读下一个字节
						if(scl_low) begin
							rdata_cnt     <= rdata_cnt + 2'd1;
							sda_task_flag <= 1'b0;
						end
					end
				end
			end
			//------------------- iic停止信号 ---------------------------
			STOP: begin
				if(scl_high) begin
					sda_reg    <= 1'b1;
					main_state <= IDLE;
					o_cfg_done <= 1'b1;
				end
			end

			default: main_state <= IDLE;
		endcase
	end

end

//----------------------------------------------------
// 串行数据任务，收/发8bit数据
//----------------------------------------------------
/*发送接收数据时 o_SCL 时钟计数*/
always @(posedge i_clk) begin
	if(!i_rst_n)
		scl_level_cnt <= 8'd0;
    else begin
		//这几个状态需要执行数据发送接收任务
		if(main_state == WR_CTRL || main_state == WR_REG_ADDR || main_state == WR_DATA ||
		   main_state == RD_CTRL || main_state == RD_DATA) begin
			if(scl_low | scl_high) begin
				if(scl_level_cnt == 8'd17)
					scl_level_cnt <= 8'd0;
				else
					scl_level_cnt <= scl_level_cnt + 8'd1;
			end
		end
		else
			scl_level_cnt <= 8'd0;
	end
end

/*数据接收对发送的响应标志位*/
always @(posedge i_clk) begin
	if(!i_rst_n)
		ack <= 1'b0;
	else begin
		if((scl_level_cnt == 8'd16) && scl_high && (io_SDA === 1'd0))
			ack <= 1'b1;
		else if((scl_level_cnt == 8'd17) && scl_low)
			ack <= 1'b0;
	end
end

/* 输出串行数据任务 */
task send_8bit_data;
	if(scl_high && (scl_level_cnt == 8'd16)) //8bit data send o_cfg_done
		sda_task_flag <= 1'b1;
	else if(scl_level_cnt < 8'd17) begin
		sda_reg <= sda_data_out[7];
		if(scl_low)
			sda_data_out <= {sda_data_out[6:0],1'b0};
	end
endtask

/* 接收串行数据任务 */
task receive_8bit_data;
	if(scl_low && (scl_level_cnt == 8'd15))
		sda_task_flag <= 1'b1;
	else if(scl_level_cnt < 8'd15) begin
		if(scl_high)
			sda_data_in <= {sda_data_in[6:0],io_SDA};
	end
endtask

//----------------------------------------------------
// SDA三态门控制输出
//----------------------------------------------------
/*io_SDA 三态门输出*/
assign io_SDA = sda_en ? sda_reg : 1'bz;

always @(*) begin
	case(main_state)
		IDLE: sda_en <= 1'b0;  //输入

		WR_START,RD_START,STOP: sda_en <= 1'b1;  //输出

		WR_CTRL,WR_REG_ADDR,WR_DATA,RD_CTRL: begin
			if(scl_level_cnt < 8'd16)
				sda_en <= 1'b1;
			else
				sda_en <= 1'b0;
		end
		RD_DATA: begin
			if(scl_level_cnt < 8'd16)
				sda_en <= 1'b0;
			else
				sda_en <= 1'b1;
		end
		default: sda_en <= 1'b0;
	endcase
end

//----------------------------------------------------
// 读有效数据
//----------------------------------------------------
/*读出数据有效标志位*/
assign rdata_vaild = (main_state == RD_DATA) && (scl_level_cnt == 8'd15) && scl_low;

/*读出的有效数据*/
always @(posedge i_clk) begin
	if(!i_rst_n) begin
		o_rd_data_vaild <= 1'b0;
		o_rd_data       <= 8'd0;
	end
	else begin
		if(rdata_vaild) begin
			o_rd_data_vaild <= 1'b1;
			o_rd_data       <= sda_data_in;
		end
		else
			o_rd_data_vaild <= 1'b0;
	end
end



endmodule
壹盏灯
关注
  • 19
    点赞
  • 踩
  • 18
    收藏
    觉得还不错? 一键收藏
  • 2
    评论
IIC通信协议的Verilog实现
07-18
刚刚花了几天时间把 IIC 总算搞懂了一些，查了很多资料，也纠结过于很多细节，不过只要耐着性子，一点点的去理解，去尝试，终会得到你想要的结果，人生不也是吗，嘿嘿~，不闲扯了，下面就写写我的理解以及方法，算是一个总结~
IIC接口的Verilog实现及仿真
11-28
IIC接口的Verilog实现及仿真，通过对虚拟eeprom进行读写实验，可以正确进行读写。内涵eeprom、IIC及IIC控制的verilog代码
I2C-verilog-(非常详细的i2c学习心得)
04-18
I2C-verilog-(非常详细的i2c学习心得)，总结的非常详细。可以练手
用verilog 实现的 i2c控制模块
huangzhicong3的博客
08-10 7420
verilog 实现i2c控制 i2c协议 首先要先学习一下i2c协议的基础，这里有一份官方文档（https://www.nxp.com/docs/en/user-guide/UM10204.pdf），也可以参考一些博客，总的来说i2c协议的基础原理不难，因为主要就是两根线的控制（SCL、SDA）。 i2c仿真模型（EEPROM） 当掌握了i2c协议的基础之后，建议以EEPROM为例子入手，有一篇博客介绍的很好：https://www.cnblogs.com/ninghechuan/p/9534893.ht
verilog实现I2C控制器 （小梅哥思路）----详细解析
weixin_45614076的博客
08-26 6826
verilog实现I2C控制器 （小梅哥思路）----详细解析
用Verilog实现IIC协议
10-05
用Verilog实现I2C协议，有主机从机的代码，以及顶层模块和测试模块
用verilog写IIC驱动
weixin_35748962的博客
01-11 248
IIC (Inter-Integrated Circuit) 通常称为 I2C，是一种串行通信协议，可以在线性、主从模式中传输数据。 用 Verilog 写 I2C 驱动程序，需要先了解 I2C 协议的工作原理。可以参考 I2C 官方文档或其他可靠资料了解 I2C 的基本操作。 下面是一个简单的 I2C 驱动程序的示例，它实现了 I2C 总线上的读操作： module i2c_master_rea...
用Verilog写一个iic通讯协议
weixin_35750747的博客
02-13 183
Verilog 是一种硬件描述语言，常用于设计和描述电子电路。I2C(Inter-Integrated Circuit，意为"芯片间集成电路")是一种常用的通信协议，常用于微控制器、处理器、存储器、模拟芯片、数字传感器和其他电子器件之间进行数据传输。 下面是使用 Verilog 编写 I2C 通信协议的一种方法： 定义 I2C 协议所需的信号。通常需要定义 SDA(数据信号线)和 SCL(时钟信...
Verilog iic
leo663096的专栏
01-13 2883
收获： 1.cstate状态机一旦作为其他过程块的输入，就会被综合掉。 2.signaltap 中状态机会跑飞，网上有人说是clk时钟不稳定造成的。 3.发现写的程序正确，数据可以用单片机读取；读的程序有问题。首先插入输出代码段，可以在led上面看到闪现，说明状态机还是对的，可以跑一遍；然后写了一个测试输入管脚的小程序，发现只有当上拉电阻 4.只要modelsim仿真时序正确，功能就一定可
IIC总线协议
九幽小班的博客
02-27 4013
文章目录IIC简介硬件需求数据传输主机往从机写入数据主机从从机中读取数据IIC总线状态空闲状态 ==同时为高电平及为总线空闲状态==起始状态和结束状态有效数据位传输应答信号和非应答信号读写时序时的总线状态主机往从机里面写数据（主机每发送一次数据都要接受应答信号）主机读取从机数据 IIC简介 IIC 即Inter-Integrated Circuit(集成电路总线），这种总线类型是由飞利浦半导体公...
基于FPGA的协议IIC（verilog）
03-23
基于Verilog的IIC分析+代码
IIC总线 Verilog FGPA模块实现 注释详尽 初学必备
10-15
IIC总线 Verilog FGPA模块实现 注释详尽 初学必备，实现了IIC读写EEPROM，已封装成模块，实例中为了testbench测试，将写入的数据变成了固定值，注释详尽，初学者也能明白，本人初学时编写，完整测试通过 /*** * clk50M : 50M输入时钟 * resetKey : 复位信号 * IIC_SDA : IIC数据接口 * IIC_SCL : IIC控制时钟接口 * RWSignal : 读写信号，读1，写0 * startSignal : 开始执行读命令信号，上升沿触发开始 * readLen : 需要读取的字节个数 * beginAddr : 开始读取的地址位置 * getNum : 当前对应地址获取到的字节值 * sendNum : 要写入的数据 * dpDataOkClk : 成功读处理完一个字节信息，读或写,将产生一个上升沿 */ //`MINCLK_DELAY产生一次计数，产生12次计数可以产生一次IIC_SCL信号的跳变 //50M/2/2/MINCLK_DELAY/12 = IIC_CLK `define MINCLK_DELAY 4'd5 `define EEPROM_ADDR 7'b1010000 `define SDA_SENDDATA 1'b1 `define SDA_GETDATA 1'b0 `define READE_DATASG 1'b1 `define WRITE_DATASG 1'b0 module IICTest0(clk50M, resetKey, IIC_SDA, RWSignal, startSignal, beginAddr, IIC_SCL, sendNum, getNum, dpDataOkClk);
IIC Verilog 代码
02-02
iic Verilog程序 此程序经过验证 但实际时序要求应根据芯片手册要求
Verilog IIC通信代码
05-22
Verilog中的IIC通信代码，基于IIC协议的通信代码，用于FPGA与IIC接口通信
I2C从设备接收数据verilog代码实现
07-12
本资源是利用verilog语言实现的从设备接收存储数据，严格按照I2C总线时序来开发设计的，对于初学者有很大的帮助。
i2c.zip_IIC_iic verilog_iic 多字节
09-24
使用verilog语言实现iic协议，可实现多字节读写
基于verilog的 IIC(AT24C16)读写测试程序
07-28
1、基于IIC协议，采用verilog编写AT24C16驱动程序。 2、实现功能：在AT24C16的地址0~99之间顺序写入数据0~99,然后在读取出来，读取的数据通过串口调试助手显示出来。 3、测试平台Quartus 17.1
基于 CYCLONE4 FPGA设计EEPROM(24LC64)读写IIC接口驱动Verilog源码QUARTUS工程文件
最新发布
05-25
基于 CYCLONE4 FPGA设计EEPROM(24LC64)读写IIC接口驱动Verilog源码QUARTUS工程文件,可供学习及设计参考。 odule IIC( clk_sys, rst_n, eeprom_scl, eeprom_sda, key_wr, key_rd, oseg, sel, led ); //--------系统...
Verilog IIC接口程序
04-01
下面是一个简单的Verilog代码示例，用于实现IIC接口： module iic_interface ( input clk, //时钟 input rst, //复位 input sda, //数据线 inout scl, //时钟线 output reg ack //应答信号 ); reg [7:0] i2c_address; //I2C设备地址 reg [7:0] i2c_data; //I2C数据 //I2C状态 parameter IDLE = 2'b00; parameter START = 2'b01; parameter ADDR = 2'b10; parameter DATA = 2'b11; reg [1:0] state; //当前状态 reg bit read; //读写标志 reg [7:0] count; //计数器 assign scl = state[1] ? ~scl : 1'b1; //时钟线控制 always @(posedge clk) begin if (rst) begin //复位 state <= IDLE; read <= 1'b0; count <= 8'd0; ack <= 1'b0; end else begin case (state) IDLE: begin //空闲状态 if (~sda && ~scl) begin //START信号 state <= START; count <= 8'd0; i2c_address <= 8'd0; i2c_data <= 8'd0; read <= 1'b0; ack <= 1'b0; end end START: begin //发送START信号 if (count < 8'd1) begin scl <= 1'b0; count <= count + 1'b1; end else begin scl <= 1'b1; state <= ADDR; count <= 8'd0; end end ADDR: begin //发送地址 if (count < 8'd7) begin scl <= 1'b0; i2c_address <= {i2c_address[6:0], read}; count <= count + 1'b1; end else if (count == 8'd7) begin //发送读写标志 scl <= 1'b0; i2c_address <= {i2c_address[6:0], read}; count <= count + 1'b1; end else if (count == 8'd8) begin //读取ACK信号 scl <= 1'b1; state <= DATA; count <= 8'd0; end end DATA: begin //发送/接收数据 if (count < 8'd7) begin //发送/接收数据位 scl <= 1'b0; i2c_data <= {i2c_data[6:0], sda}; count <= count + 1'b1; end else if (count == 8'd7) begin //发送/接收最后一位数据 scl <= 1'b0; i2c_data <= {i2c_data[6:0], sda}; count <= count + 1'b1; end else if (count == 8'd8) begin //读取ACK信号 scl <= 1'b1; ack <= ~sda; if (read) begin //读取数据 i2c_data <= {i2c_data[6:0], sda}; end count <= 8'd0; state <= IDLE; end endcase end end endmodule 这段代码实现了一个简单的IIC接口，支持IIC设备的读写操作。在实际应用中，需要根据具体的设备和系统要求进行修改和优化。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
