共引与文献耦合

这里我们以引文网络为例，介绍从一个有向网络得到无向网络的两种对偶方法：共引与文献耦合。

一、共引网络

在一个有向引文网络中，一个节点表示一篇文章，如果文章i引用了文章j，那么就有一条从节点i指向节点j的有向边。两篇文章的共引就是指同时引用这两篇文章的其他文章的数量。我们可以构造无向的共引网络如下：如果两篇文章被至少一篇其他文章同时引用，那么在对应的两个节点之间就有一条无向边。

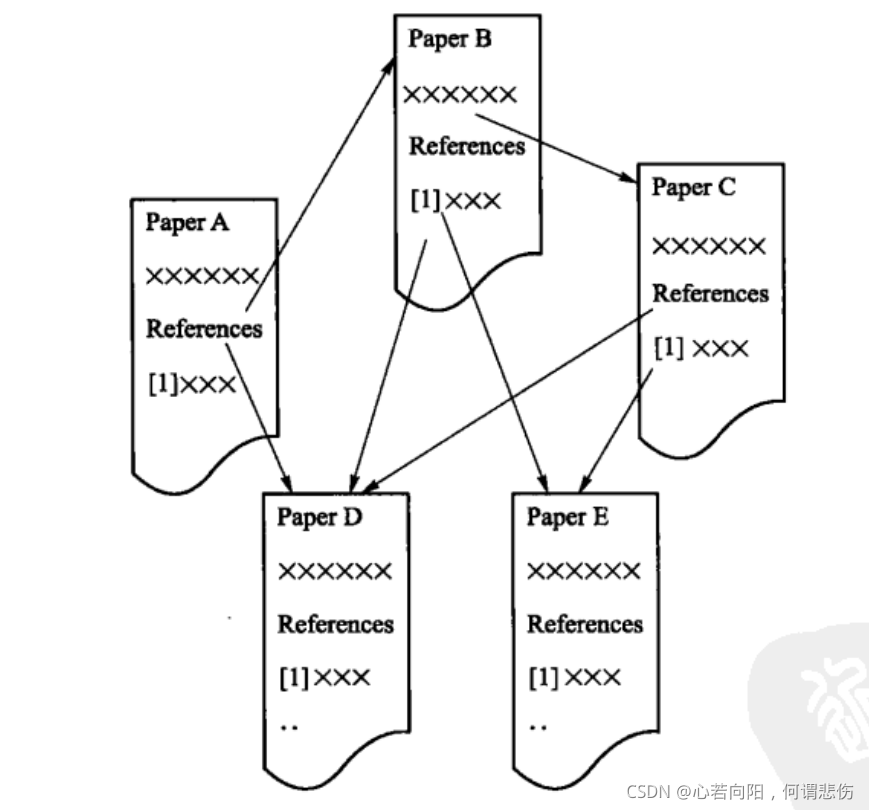

上图给出的是5篇文章之间的引用关系示意图，文章B和文章D同时被文章A引用，文章D和文章E同时被文章B和文章C引用，从而可以得到上图显示的有向的引文网络对应的无向的共引网络。如下图所示：

上图对于引文网络的分析可以推广到一般的有向网络，一般的，一个有向网络中两个不同节点i和j的共引就定义为同时有出边指向i和j节点的数量。如果节点k同时有两条出边指向节点i和j，那么a${}_{ki}$a${}_{kj}$=1，否则a${}_{ki}$a${}_{kj}$=0。因此，节点i和j的共引数c${}_{ij}$计算如下：

由此可以得到共引矩阵C=（c${}_{ij}$）${}_{N\ast N}$=A${}^T$A，其对角元为：

c${}_{ii}$实际上为指向节点i的数量，即节点的入度。
基于共引矩阵，一个有向网络所对应的无向共引网络可以定义如下：如果c${}_{ij}$>0,那么节点i和j之间就有一条边(i≠j)。也就是说，如果两个节点在原始的有向网络中被至少一个其他节点共引,那么这两个节点之间就有一条边。
如果在无向的共引网络中把连接节点i和j的边的权值定义为c${}_{ij}$,那么就得到一个加权无向的共引网络，其中被更多的其他节点共引的节点对之间有更强的连接。

二、文献耦合网络

在引文网络中，两篇文章的文献耦合就是指这两篇文章的参考文献中的相同文章的数目，也就是同时被这两篇文章引用的其他文章的数目。我们可以定义有向的引文网络所对应的无向的文献耦合网络如下：如果两篇文章至少有一篇相同的参考文献，那么在对应的两个节点之间就有一条边。

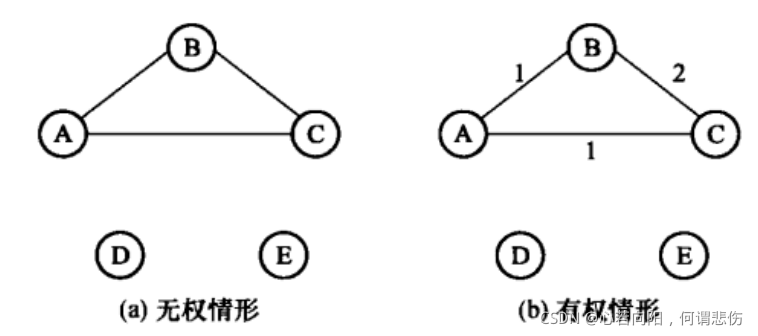

上图中文章A和B同时引用了D，文章A和文章C同时引用文章D，文章B和C同时引用了文章D和E。由此得到如下无向的文献耦合网络：

如果节点i和j同时指向节点k，那么a${}_{ik}$a${}_{jk}$=1，否则a${}_{ik}$a${}_{jk}$=0。因此，节点i和j的共引数b${}_{ij}$计算如下：

得到文献耦合矩阵B=（b${}_{ij}$）${}_{N\ast N}$=A${}^T$A，其对角元为：

b${}_{ii}$实际上就是节点i指向其它节点的数量，即节点i的出度，也就是引文网络中文章i所引用的参考文献的数量。
