简介：半导体制造工艺是信息技术领域的关键环节，涉及到硅晶圆准备、氧化层生长、光刻、蚀刻、扩散、离子注入、金属层沉积、互联与通孔、化学机械平坦化和封装测试等多个复杂且精密的步骤。本压缩包包含的资料将深入介绍这些关键工艺流程，并为学生提供半导体制造的全面知识，以期学生能够掌握从理论到实践的全过程，并应用于现代电子科技领域。

1. 半导体制作工艺概述

半导体器件的制作是一个复杂且精细的过程，涉及到多种物理与化学工艺。从纯净的硅晶圆的制备到最终的封装测试，每一步都对最终产品的性能有着至关重要的影响。本章将对半导体的整个生产流程进行简要概述，为进一步深入探讨各个环节的技术细节打下基础。

半导体制作流程的阶段划分

半导体的制造过程大致可以分为以下几个阶段：

• 晶圆准备 ：包括硅晶圆的制造、清洗、抛光等步骤，为后续的氧化层生长准备平滑的表面。
• 氧化与沉积 ：涉及氧化层的生长和金属层的沉积，这些层将在电路制造中起到关键作用。
• 光刻与蚀刻 ：通过光刻技术将电路图案转移到晶圆上，并通过蚀刻去除多余的部分。
• 掺杂与离子注入 ：在硅晶圆中引入特定的杂质原子，形成PN结等半导体特性。
• 互联技术 ：在多层结构中形成金属互连，确保电连接性。
• 平坦化与封装测试 ：使晶圆表面平坦，进行封装，并对最终的器件进行测试和可靠性评估。

每一步都需要精确的控制和优化，才能确保生产出的半导体器件具有高性能、高可靠性和良好的成本效益。

半导体制作技术的发展趋势

随着科技的进步，半导体制造工艺也在不断发展。为了适应日益增长的性能需求和缩小尺寸，制造工艺正向着更高的精度和更小的特征尺寸迈进。例如，特征尺寸已经从微米级别进入到纳米级别，这要求更高的制造精度和新的材料与设备技术。

此外，随着集成电路复杂性的增加，对于自动化和智能化的需求也越来越高。智能制造和大数据分析在提高生产效率和质量控制方面发挥着越来越重要的作用。

在下一章中，我们将深入探讨硅晶圆的准备过程，这是半导体制造中极其关键的第一步。

2. 硅晶圆的准备与氧化层生长

2.1 硅晶圆的制备过程

2.1.1 晶圆的选材和切割

在硅晶圆的制备过程中，首先要选取高质量的单晶硅材料。制造硅晶圆的单晶硅材料通常来自经过提纯处理的多晶硅原料。多晶硅在高温下通过Czochralski（CZ）方法生长成单晶硅锭。这一过程中需要精确控制温度和拉伸速率，以确保晶体结构的完整性。

切割晶圆的工艺一般采用内部磨削（IDG）或外部磨削（ODG）技术。ODG是将硅锭外部逐步切割成片状，而IDG则是通过内部切削，通常在硅锭内部预先植入晶种，然后逐渐扩大内部切削区域得到晶圆。无论采用哪种切割方法，晶圆的厚度一致性与平整度都是关键考量因素，直接影响后续加工的质量和效率。

2.1.2 晶圆的清洗和抛光技术

在晶圆制造过程中，清洗是不可或缺的一环，用于去除晶圆表面的有机物、金属离子和其他微粒杂质。清洗过程通常包括多个步骤，使用不同类型的化学溶液，如酸、碱和去离子水，以及超纯水漂洗，最后可能还会进行干燥处理。高效的清洗工艺能够显著提高晶圆表面质量，为下一步的加工打下良好基础。

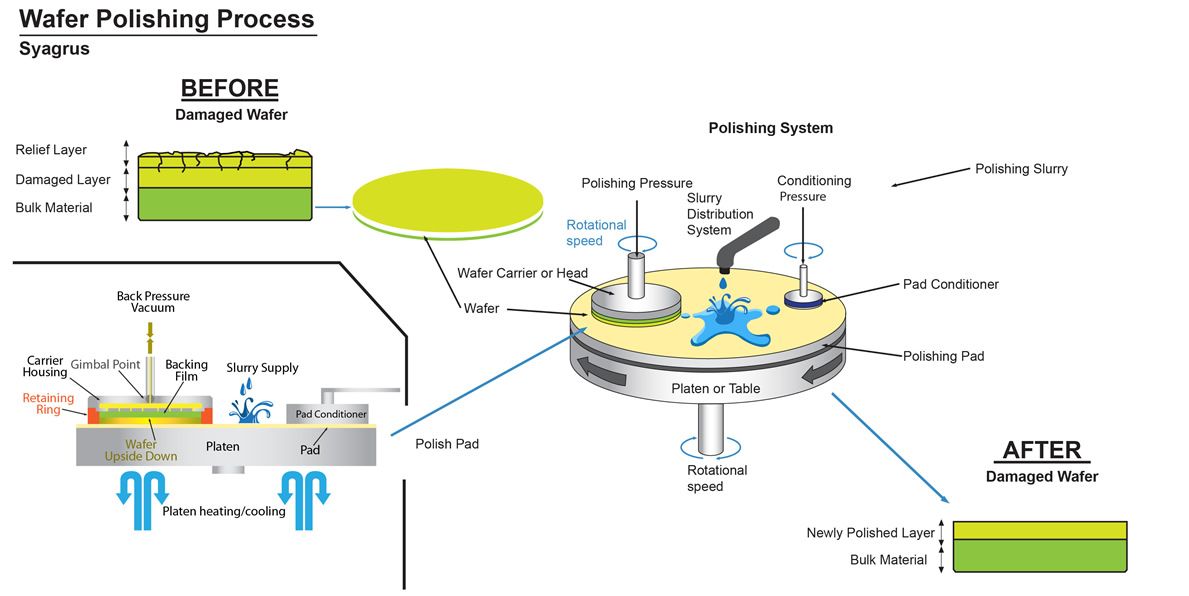

抛光技术在硅晶圆制备中是另一个重要的步骤。通过机械抛光或化学机械抛光（CMP）技术，可以去除晶圆表面的微小划痕和不平整，提升晶圆的平整度。CMP技术将化学腐蚀和机械研磨结合起来，利用研磨垫和特殊的抛光液，使晶圆表面达到原子级别的光滑。抛光后的晶圆需要经过严格的质量检测，确保表面达到相应的质量标准。

2.2 氧化层的生长技术

2.2.1 热氧化生长机制

热氧化是在高温环境下，将硅晶圆置于含氧氛围中，通过化学反应形成二氧化硅（SiO2）层的一种过程。这一过程主要依靠硅原子与氧气分子的反应，生成的二氧化硅层具有良好的绝缘性，是半导体制造中构建电绝缘层的关键步骤。热氧化通常分为干氧氧化和湿氧氧化。

干氧氧化在干燥氧气环境下进行，反应速度相对慢，生成的氧化层具有较好的机械强度和较低的缺陷密度，但耗时较长。湿氧氧化则在水蒸气环境下进行，可以加快氧化速度，缩短生产周期，但可能会导致氧化层出现更多的缺陷。因此，生产中常常根据需求选择合适的氧化方式，或者将两种氧化方法结合使用。

2.2.2 干氧与湿氧氧化技术

干氧氧化技术的优点在于氧化层的均匀性和较低的缺陷率，适合制造高质量的绝缘层。在制造过程中，干氧氧化通常在高温的氧化炉内进行，通过控制温度、时间和氧气流量来精确控制氧化层的厚度。由于反应速率较慢，生产效率不如湿氧氧化。

湿氧氧化利用水蒸气加速氧化反应，可以在较短的时间内形成较厚的氧化层。但是由于水蒸气中的氢原子可能参与反应，湿氧氧化的氧化层可能含有更多的氢杂质，影响层的质量。湿氧氧化通常用于制备较厚的氧化层，或者在特定的制程阶段进行。

2.2.3 氧化层质量控制与评估

在氧化层生长后，必须通过一系列测试对氧化层的质量进行评估。主要的质量评估参数包括氧化层的厚度、均匀性、缺陷密度和化学纯度等。

厚度测量通常使用椭圆仪等光学测量设备，能非破坏性地评估氧化层厚度。均匀性检查则是为了确保整个晶圆表面的氧化层厚度一致，这对于后续的光刻工艺至关重要。缺陷密度的测量一般采用电子显微镜或者粒子检测设备，用于发现氧化层中的微小缺陷。

氧化层的化学纯度和结构完整性评估通常通过X射线光电子能谱（XPS）或者红外吸收光谱进行。这些测试确保氧化层能够满足半导体器件所需的绝缘和抗电荷陷阱的要求。

在评估后，如果氧化层存在不符合要求的情况，就需要对制程参数进行调整优化，或采取额外的后处理步骤，以确保氧化层达到质量标准。这些质量控制步骤对于提高半导体器件的可靠性和性能至关重要。

通过本章节的介绍，我们可以了解到硅晶圆的制备过程以及氧化层生长技术的重要性，它们是半导体制造的基石。这些过程中的每一步都要经过严格的控制与检测，以确保最终产出的硅晶圆能够满足高标准的半导体制造要求。在后续章节中，我们将继续探讨光刻与蚀刻技术，它们是形成半导体器件精细图案的关键工艺。

3. 光刻与蚀刻技术

3.1 光刻工艺流程

3.1.1 光刻机的组成与功能

光刻机是半导体制造过程中至关重要的设备，它负责将设计好的电路图案精确地转移到硅晶圆上。为了实现这一目标，光刻机主要由几个关键部件组成：光源、掩模（Mask）、晶圆台、对准系统和控制系统。

• 光源 ：提供精确波长的光束，用以照射掩模。光源的选择必须考虑到光束的波长范围，以确保能够达到所需的分辨率。常见的光源包括深紫外（DUV）光源，如KrF（248 nm）和ArF（193 nm）激光。
• 掩模 ：含有微小电路图案的透明板，光束通过掩模后，图案被复制到晶圆上。掩模是根据光刻设计文件制作的。
• 晶圆台 ：用于承载和定位晶圆，确保其在光刻过程中保持稳定，对准系统通过它来完成图案的精确对准。
• 对准系统 ：用于将掩模上的图案准确地对齐到晶圆上的前一层图案上。对准精度直接关系到集成电路的性能。
• 控制系统 ：包括软件和硬件，用于整个光刻过程的控制、优化和监测。

3.1.2 光刻过程的步骤与关键参数

光刻过程一般包括以下几个步骤：

1. 涂覆光刻胶 ：在晶圆表面均匀涂布一层光敏性聚合物（光刻胶）。
2. 前烘 ：去除光刻胶中多余的溶剂，提高其粘附力。
3. 对准与曝光 ：将掩模与晶圆对准，使用光刻机的光源照射，使掩模上的图案转移到光刻胶上。
4. 显影 ：使用特定的化学试剂去除未曝光或部分曝光的光刻胶，形成图案。
5. 后烘 ：去除显影过程中吸收的溶剂，强化图案的稳定性。
6. 刻蚀 ：利用光刻图案作为模板，去除多余的硅或金属层，最终留下需要的图案。

在光刻过程中，以下几个关键参数对于结果有着决定性影响：

• 曝光时间 ：光源照射掩模和光刻胶的持续时间，影响图案的清晰度和侧壁角度。
• 焦距 ：光源对焦的精准度，关系到图案是否能够正确转移到晶圆上。
• 温度 ：前烘和后烘的温度，影响光刻胶的粘附特性和显影质量。
• 显影时间 ：化学显影剂作用的时间，决定了最终图案的尺寸和形状。

3.1.3 光刻缺陷的分析与对策

光刻过程中的缺陷可以源于多种因素，如掩模缺陷、光刻胶涂布不均、对准偏差或环境杂质污染。为分析和解决这些缺陷，需要考虑以下措施：

• 掩模检查 ：定期对掩模进行检查，确保其没有破损或污染。
• 工艺监控 ：实时监控光刻胶厚度、曝光时间和温度等参数。
• 显影条件调整 ：根据显影后的图案质量调整显影剂浓度、温度和时间。
• 环境控制 ：保持光刻环境的洁净，减少灰尘或其它杂质的干扰。
• 缺陷检测 ：使用光学或电子显微镜对光刻后的晶圆进行检测，发现并分析缺陷类型。
• 后处理 ：采用等离子体去胶技术去除剩余光刻胶，避免对后续工艺产生影响。

3.2 蚀刻方法与应用

3.2.1 湿法蚀刻与干法蚀刻的区别

蚀刻技术主要分为两大类：湿法蚀刻和干法蚀刻。两者的主要区别在于蚀刻的介质和工艺特点。

• 湿法蚀刻 ：通过化学溶液对晶圆上的特定材料进行选择性溶解。此方法操作简单、成本低，但对图案分辨率和蚀刻选择性有限制。
• 干法蚀刻 ：使用气体化学反应或离子轰击的方式去除晶圆表面材料，允许更精细的图案控制，选择性好，适用于小尺寸图案的蚀刻。

3.2.2 蚀刻的选择比及其影响

蚀刻选择比是指对特定材料蚀刻速率与对另一材料蚀刻速率之间的比值。选择比高意味着蚀刻过程中可以更好地保护不需蚀刻的部分，这对于形成高精度和高密度的图案至关重要。选择比由蚀刻剂的化学成分、温度、压力等决定，需根据具体应用进行优化。

3.2.3 蚀刻工艺的优化策略

优化蚀刻工艺涉及以下方面：

• 蚀刻速率的控制 ：高速蚀刻可以减少生产时间，但可能造成图案形变和控制难度。
• 温度和压力管理 ：干法蚀刻中温度和压力的管理影响蚀刻速率和均匀性。
• 气体流速和成分 ：气体流速和成分的调整对于实现最佳蚀刻选择比至关重要。
• 蚀刻剂的选择 ：根据被蚀刻材料的特性和所需求的图案精度选择适当的蚀刻剂。
• 持续监控与反馈 ：使用在线监测技术，如蚀刻速率传感器，实时调整工艺参数确保品质。

通过本章节的介绍，光刻与蚀刻作为半导体制造过程中的核心环节，它们的精准实施直接关系到最终集成电路的性能和可靠性。在下一节中，我们将深入探讨半导体材料的扩散与离子注入过程，这些技术是构建功能器件的基础。

4. 半导体材料的扩散与离子注入

4.1 扩散掺杂技术

半导体制造过程中，扩散技术用于引入掺杂原子，改变半导体材料的电学性质。该过程对于形成PN结及调整导电特性至关重要。扩散工艺是通过加热将掺杂元素（如硼、磷、砷）从高浓度区域扩散到硅晶圆中，形成所需浓度分布的掺杂层。

4.1.1 扩散过程的基本原理

扩散过程基于Fick定律，掺杂原子从高浓度区域向低浓度区域移动。该过程通过在高温下使硅晶圆暴露于含有掺杂元素的环境中，原子通过表面进入晶体结构。扩散时间、温度和掺杂气氛是控制扩散层浓度分布的关键因素。扩散通常在1000°C以上的温度下进行，高温下原子具有足够的能量克服晶格能，实现移动。

4.1.2 扩散源的种类与应用

根据掺杂元素的种类和所需的掺杂浓度，扩散源主要有固体源、液体源和气体源三种。固体源通常是掺杂元素的粉末或片状物；液体源则可能是含有掺杂元素的液态有机化合物；气体源则是掺杂气体，如磷化氢（PH3）、砷化氢（AsH3）和三氯化硼（BCl3）等。在实际应用中，气体源因为其均匀性和可控性被广泛使用。

4.1.3 扩散工艺中的质量控制

扩散过程中掺杂原子的分布和浓度对最终器件性能有决定性影响。因此，扩散质量的控制至关重要。质量控制涉及精确控制扩散温度、时间以及掺杂气氛的浓度。此外，扩散后的清洗过程也必须非常严格，以去除可能形成的氧化物和杂质。通过测试扩散层的电阻率和深度分布来评估扩散质量。

4.2 离子注入过程

离子注入技术是另一种掺杂手段，它通过加速掺杂元素的离子并将其注入硅晶圆中。与扩散技术相比，离子注入具有更高的控制精度和重复性，允许掺杂原子在非常精确的位置和深度上被注入，从而实现更精细的器件设计。

4.2.1 离子注入的物理原理

离子注入基于动量传递的原理，即通过电场加速掺杂离子并使之获得足够能量，随后将这些离子高速注入硅晶圆内部。注入过程中，晶圆表面会形成缺陷，因此需要通过后续的退火步骤来修复这些损伤，并激活掺杂原子。

4.2.2 离子注入设备与参数

离子注入设备主要包括离子源、加速器、质量分析器和扫描系统。离子源产生离子，加速器将离子加速至所需能量，质量分析器确保仅特定质量的离子被注入，而扫描系统则确保离子束均匀覆盖目标区域。注入参数包括离子能量、剂量和角度，这些参数的选择取决于所需的掺杂浓度、深度及分布。

4.2.3 离子注入后的退火处理

注入后的晶圆需要进行退火处理以修复晶体损伤并激活掺杂原子。退火通常在1000°C左右的温度下进行，这一过程中硅晶格得以修复，掺杂原子被激活并取代晶格位。常用的退火技术有炉退火和快速热退火（RTA）。RTA因其短的处理时间和低的热预算而越来越受到青睐。

接下来，我们将进入第五章，深入探讨金属层沉积与互联通孔技术，这些技术对于完成半导体器件的导电连接具有决定性作用。

5. 金属层沉积与互联通孔技术

半导体制造业中，金属层沉积和互联通孔技术是构建复杂集成电路的关键步骤。金属层提供了电路之间的连接，而通孔技术则允许电荷通过不同层进行传输。本章将深入探讨金属层沉积的各种技术、金属互联的设计与制程，以及通孔形成的关键工艺。

5.1 金属层沉积技术

金属层沉积是半导体制造过程中至关重要的一环，它涉及将金属材料均匀、稳定地沉积在硅片表面，形成电路所需的导电层。常见的沉积技术包括物理气相沉积（PVD）和化学气相沉积（CVD）等。

5.1.1 物理气相沉积（PVD）技术

PVD是一种利用物理方法将材料从固体或液体源转移到硅片上的技术。该过程通常包括蒸发、溅射或离子束沉积。

溅射沉积的原理

在溅射沉积过程中，目标材料被置于真空室中，通过惰性气体（如氩气）放电产生的正离子撞击来实现材料的蒸发和传输。正离子由一个高电压加速后撞击目标材料，使之原子或分子脱离并沉积到硅片上。

graph TD
A[真空室] -->|放电产生氩离子| B[溅射目标材料]
B --> C[原子或分子脱离]
C --> D[沉积在硅片表面]

溅射设备和参数

• 真空室 ：维持低压环境。
• 靶材 ：由所需沉积的材料制成。
• 气体源 ：通常是氩气，用于产生离子。
• 电场 ：产生并维持等离子体。
• 功率 ：影响溅射速率和薄膜质量。

5.1.2 化学气相沉积（CVD）技术

CVD技术则利用化学反应在硅片表面沉积薄膜。反应物以气体形式存在于反应室内，在高温下发生化学反应，生成固态薄膜并沉积在硅片上。

CVD过程的关键要素

• 反应气体 ：提供必要的化学成分。
• 温度 ：激活化学反应并影响沉积速率。
• 压力 ：保持反应室内气体浓度。
• 时间 ：控制薄膜的厚度。

graph LR
A[反应气体] -->|化学反应| B[固态薄膜]
B --> C[沉积在硅片表面]

5.1.3 金属层的平整度与附着性优化

金属层的平整度和附着性是保证电路性能的关键。沉积过程中的一些技术细节，如温度控制、沉积速率和后续的热处理步骤，都能显著影响金属层的质量。

graph TD
A[金属层沉积] -->|温度控制| B[平整度优化]
B --> C[附着性优化]
C --> D[热处理]
D --> E[质量提升]

参数调整和优化

• 沉积温度 ：高温有助于改善平整度，但过高的温度可能导致材料属性变化。
• 沉积速率 ：适当的沉积速率有利于形成均匀薄膜，过快的速率可能导致缺陷。
• 热处理 ：后续热处理可以改善金属与硅片的附着性。

5.2 互联与通孔形成

5.2.1 金属互连的设计与制程

金属互连设计要考虑线路宽度、间距以及金属层的堆叠，它们直接影响芯片的集成度和性能。制程包括光刻、沉积、蚀刻等多个步骤。

互连设计的原则

• 最小线宽 ：线宽越小，可集成度越高。
• 对齐精度 ：必须精确对齐，以保证电路的正确连接。
• 导电性能 ：使用的材料需要有良好的导电性。

5.2.2 通孔（Via）的形成工艺

通孔是连接不同金属层的垂直通道，是实现复杂三维集成电路的关键技术。通孔的形成一般通过蚀刻工艺完成，包括湿法和干法蚀刻等技术。

干法蚀刻技术

干法蚀刻利用等离子体或离子束来去除硅片表面的材料，适用于形成微小尺寸的通孔。

graph LR
A[等离子体或离子束] -->|蚀刻作用| B[移除材料]
B --> C[形成通孔]

通孔的制程优化

• 蚀刻速率 ：优化蚀刻速率可以控制通孔的尺寸和形状。
• 选择比 ：选择比高的材料能有效避免非目标蚀刻。
• 保护层 ：使用保护层防止侧壁侵蚀。

5.2.3 金属层间的电气特性测试

在完成金属层沉积和通孔形成后，需要对金属层间的电气特性进行测试，以确保电路的正常运作。

测试方法

• 连续性测试 ：检查金属层间是否存在断裂或开路。
• 电阻测试 ：测量金属层间的电阻，确认是否在可接受范围内。
• 电容测试 ：测试金属层之间以及金属层与硅片之间的电容，以评估绝缘性。

graph TD
A[金属层沉积] -->|制程检验| B[通孔形成]
B -->|电气特性测试| C[确保电路性能]

小结

本章详细探讨了金属层沉积技术的原理和方法，以及通孔形成的关键工艺和质量控制手段。PVD和CVD是两种常用的沉积方法，它们各有优缺点，根据应用场景选择合适的方法对制造高质量的半导体器件至关重要。通孔的形成是连接不同金属层的桥梁，其制作的精准度和可靠性直接决定了器件的性能。因此，无论是在金属层的平整度和附着性优化，还是通孔形成工艺的优化，都需要持续关注细节的处理和工艺参数的调整，以确保最终的电路质量。

6. 化学机械平坦化与封装测试

化学机械平坦化（CMP）技术和封装测试是半导体制造流程中的最后两个关键步骤。CMP负责将晶圆表面平整化，为后续的金属层沉积做准备，而封装测试确保了最终器件的质量和可靠性。让我们深入了解CMP技术的工艺原理和封装测试的流程。

6.1 化学机械平坦化（CMP）技术

CMP是将化学作用与机械磨削相结合，实现硅晶圆表面平整化的一种工艺技术。这项技术对于多层互连结构的制造至关重要，因为微电子器件的小型化要求每层金属之间具有高精度的对准。

6.1.1 CMP的工艺原理与材料选择

CMP工艺原理主要包括化学腐蚀和机械抛光两个过程。在化学腐蚀过程中，选用的化学溶液（通常为含有腐蚀剂的碱性溶液）会与晶圆表面材料发生反应，生成可溶的反应产物。接着，机械抛光过程利用旋转的抛光垫在晶圆表面施加压力，与化学反应协同作用，去除多余的材料，从而实现表面的平整化。

材料的选择对于CMP工艺至关重要。抛光垫通常采用聚氨酯材料，它们的硬度和柔韧性可以根据不同的工艺需求进行选择。而化学溶液则根据被抛光的材料特性来定制，例如，针对铜材料的CMP过程，会使用含有特定腐蚀剂的溶液来实现更高的选择性和抛光速率。

6.1.2 CMP过程中的关键参数控制

CMP过程中有几个关键参数需要严格控制，包括压力、转速、溶液流量以及抛光时间和温度。压力与转速的高低直接影响抛光速率和均匀性，而溶液流量则影响化学反应的效率。抛光时间和温度的控制同样重要，因为它们决定了晶圆表面材料的平整度和加工质量。

为了实现精确控制，CMP系统通常会配备反馈控制机制，实时监测和调整这些关键参数。通过机器视觉和表面分析技术，可以持续监测晶圆表面的状态，确保CMP过程的均一性和重复性。

6.1.3 CMP工艺对器件性能的影响

CMP工艺的质量直接影响着最终器件的性能。如果CMP过程不均匀，可能会导致后续的金属层沉积出现问题，进而影响电路的电气性能。例如，表面凸起或者凹坑都可能导致金属线电阻增加，甚至产生漏电和短路的风险。因此，CMP工艺的优化和质量控制是确保器件可靠性和性能的关键步骤。

6.2 封装测试标准与流程

完成 CMP 工艺后，接下来的封装阶段将裸片转变为可用的半导体器件。封装不仅为器件提供了物理保护，还提供了与电路板连接所需的接口。封装测试则确保封装后的器件可以正常工作，并满足预期的可靠性标准。

6.2.1 半导体器件封装的类型与选择

半导体器件的封装类型多种多样，包括但不限于双列直插封装（DIP）、球栅阵列封装（BGA）、塑料四边扁平封装（QFP）等。封装类型的选择依赖于器件的应用、尺寸、散热需求、成本和电气性能等因素。例如，高性能计算设备可能会采用具有更好散热性能和更高引脚密度的BGA封装，而低成本消费电子产品可能更适合使用QFP封装。

6.2.2 封装后的性能测试与可靠性评估

封装完成后，器件会经过一系列的性能测试，如电气特性测试、功能测试和环境应力测试。电气特性测试会检查器件的电压、电流、时序等参数是否满足规格要求。功能测试则验证器件的功能是否按照设计实现。环境应力测试，比如高温高湿测试、热循环测试、机械冲击测试等，用来评估器件在实际使用环境下的可靠性。

6.2.3 封装工艺的持续改进与创新

随着技术的发展，封装工艺也在持续地进行改进和创新。例如，为了适应更小尺寸的器件和更高的集成度，出现了集成无源器件（IPD）的先进封装技术。3D堆栈封装、系统级封装（SiP）等新兴技术，不仅提升了器件的性能，还为未来智能设备的设计提供了更多的可能性。

综上所述，化学机械平坦化和封装测试是半导体制造中不可或缺的环节。CMP技术确保了晶圆表面的平整，为后续工艺打下坚实基础。而封装测试则保障了器件的性能和可靠性，使其能够适应各种应用场景的需求。随着半导体技术的不断进步，CMP和封装测试领域也将不断迎来新的挑战和创新。
