一、TaskDisplayArea、ActivityStack、TaskRecord以及ActivityRecord关系图

二、TaskDisplayArea、ActivityStack、Task以及ActivityRecord相关代码

1、ActivityRecord

2、Task

3、ActivityStack

4、TaskDisplayArea

前言：对TaskDisplayArea、ActivityStack、TaskRecord以及ActivityRecord这几个类，搞应用开发的同学可能会觉得既熟悉又陌生，有接触但是对他们之间具体的关系只是一知半解，所以我这里整理了一下，方便自己回顾以及同学们的学习。以下基于Android 11讲解，不同Android版本会有差异。

一、TaskDisplayArea、ActivityStack、TaskRecord以及ActivityRecord关系图

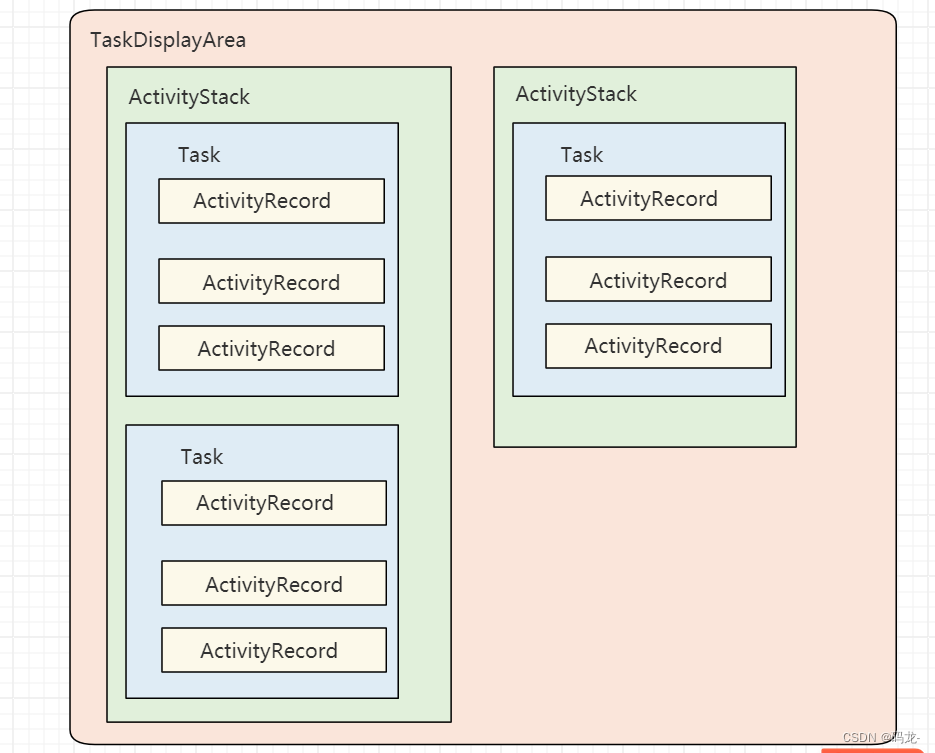

先通过框架图直观的画出他们的关系：

我们使用dumpsys activity activities命令查看 activity 相关信息：


ACTIVITY MANAGER ACTIVITIES (dumpsys activity activities)
Display #0 (activities from top to bottom): //（1）
  Stack #33: type=standard mode=fullscreen  //（2）
  isSleeping=false
  mBounds=Rect(0, 0 - 0, 0)
    mResumedActivity: ActivityRecord{42c5293 u0 com.google.android.youtube.tv/com.google.android.apps.youtube.tv.activity.MainActivity t33}
    * Task{abc62c9 #33 visible=true type=standard mode=fullscreen //（3）
translucent=false A=10045:com.google.android.youtube.tv.main U=0 StackId=33 sz=1}
      mBounds=Rect(0, 0 - 0, 0)
      mMinWidth=-1 mMinHeight=-1
      userId=0 effectiveUid=u0a45 mCallingUid=u0a45 mUserSetupComplete=true mCallingPackage=com.google.android.youtube.tv mCallingFeatureId=null
      affinity=10045:com.google.android.youtube.tv.main
      intent={act=android.intent.action.MAIN cat=[android.intent.category.LEANBACK_LAUNCHER] flg=0x15000000 pkg=com.google.android.youtube.tv cmp=com.google.android.yout
ube.tv/com.google.android.apps.youtube.tv.activity.MainActivity}
      mActivityComponent=com.google.android.youtube.tv/com.google.android.apps.youtube.tv.activity.MainActivity
      autoRemoveRecents=false isPersistable=true activityType=1
      rootWasReset=false mNeverRelinquishIdentity=true mReuseTask=false mLockTaskAuth=LOCK_TASK_AUTH_PINNABLE
      Activities=[ActivityRecord{42c5293 u0 com.google.android.youtube.tv/com.google.android.apps.youtube.tv.activity.MainActivity t33}]
      askedCompatMode=false inRecents=true isAvailable=true
      mRootProcess=ProcessRecord{3b66003 2276:com.google.android.youtube.tv/u0a45}
      taskId=33 stackId=33
      mHasBeenVisible=true
      mResizeMode=RESIZE_MODE_RESIZEABLE_VIA_SDK_VERSION mSupportsPictureInPicture=false isResizeable=true
      lastActiveTime=936386 (inactive for 56s)
      * Hist #0: ActivityRecord{42c5293 u0 com.google.android.youtube.tv/com.google.android.apps.youtube.tv.activity.MainActivity t33}
          packageName=com.google.android.youtube.tv processName=com.google.android.youtube.tv
          launchedFromUid=10045 launchedFromPackage=com.google.android.youtube.tv launchedFromFeature=null userId=0
          app=ProcessRecord{3b66003 2276:com.google.android.youtube.tv/u0a45}
          Intent { act=android.intent.action.MAIN cat=[android.intent.category.LEANBACK_LAUNCHER] flg=0x15000000 pkg=com.google.android.youtube.tv cmp=com.google.android
.youtube.tv/com.google.android.apps.youtube.tv.activity.MainActivity bnds=[1536,405][1744,554] }
          rootOfTask=true task=Task{abc62c9 #33 visible=true type=standard mode=fullscreen translucent=false A=10045:com.google.android.youtube.tv.main U=0 StackId=33 sz
=1}
          taskAffinity=10045:com.google.android.youtube.tv.main
          mActivityComponent=com.google.android.youtube.tv/com.google.android.apps.youtube.tv.activity.MainActivity
          baseDir=/product/app/YouTubeLeanback/YouTubeLeanback.apk
          dataDir=/data/user/0/com.google.android.youtube.tv
          stateNotNeeded=false componentSpecified=false mActivityType=standard
          compat={320dpi always-compat} labelRes=0x7f12002d icon=0x7f0f0000 theme=0x7f1300de
          mLastReportedConfigurations:
            mGlobalConfig={1.0 ?mcc?mnc [en_US] ldltr sw540dp w960dp h540dp 320dpi lrg long land television finger qwerty/v/v dpad/v winConfig={ mBounds=Rect(0, 0 - 1920
, 1080) mAppBounds=Rect(0, 0 - 1920, 1080) mWindowingMode=fullscreen mDisplayWindowingMode=fullscreen mActivityType=undefined mAlwaysOnTop=undefined mRotation=ROTATION_0
} s.6}
            mOverrideConfig={1.0 ?mcc?mnc [en_US] ldltr sw540dp w960dp h540dp 320dpi lrg long land television finger qwerty/v/v dpad/v winConfig={ mBounds=Rect(0, 0 - 19
20, 1080) mAppBounds=Rect(0, 0 - 1920, 1080) mWindowingMode=fullscreen mDisplayWindowingMode=fullscreen mActivityType=standard mAlwaysOnTop=undefined mRotation=ROTATION_
0} s.2}
          CurrentConfiguration={1.0 ?mcc?mnc [en_US] ldltr sw540dp w960dp h540dp 320dpi lrg long land television finger qwerty/v/v dpad/v winConfig={ mBounds=Rect(0, 0 -
 1920, 1080) mAppBounds=Rect(0, 0 - 1920, 1080) mWindowingMode=fullscreen mDisplayWindowingMode=fullscreen mActivityType=standard mAlwaysOnTop=undefined mRotation=ROTATI
ON_0} s.2}
          taskDescription: label="null" icon=null iconResource=/0 iconFilename=null primaryColor=ff282828
            backgroundColor=ff303030 statusBarColor=ff000000 navigationBarColor=ff000000
          launchFailed=false launchCount=1 lastLaunchTime=-56s888ms
          mHaveState=false mIcicle=null
          state=RESUMED stopped=false delayedResume=false finishing=false
          keysPaused=false inHistory=true setToSleep=false idle=true mStartingWindowState=STARTING_WINDOW_SHOWN
          occludesParent=true noDisplay=false immersive=false launchMode=2
          frozenBeforeDestroy=false forceNewConfig=false
          mActivityType=standard
          windows=[Window{287fb2e u0 com.google.android.youtube.tv/com.google.android.apps.youtube.tv.activity.MainActivity}, Window{694a88e u0 com.google.android.youtub
e.tv/com.google.android.apps.youtube.tv.activity.MainActivity}]
          windowType=2 hasVisible=true
          mOccludesParent=true mOrientation=6
          mVisibleRequested=true mVisible=true mClientVisible=true reportedDrawn=true reportedVisible=true
          mNumInterestingWindows=2 mNumDrawnWindows=2 allDrawn=true lastAllDrawn=true)
          startingData=null firstWindowDrawn=true mIsExiting=false
          nowVisible=true lastVisibleTime=-56s184ms
          resizeMode=RESIZE_MODE_RESIZEABLE_VIA_SDK_VERSION
          mLastReportedMultiWindowMode=false mLastReportedPictureInPictureMode=false

  Stack #1: type=home mode=fullscreen                                  //（4）
  isSleeping=false
  mBounds=Rect(0, 0 - 0, 0)
    mLastPausedActivity: ActivityRecord{5965cc0 u0 com.google.android.tvlauncher/.MainActivity t30}
    * Task{3d3a13e #30 visible=false type=home mode=fullscreen         //（5）
translucent=true A=10036:.TvLauncher U=0 StackId=1 sz=1}
      mBounds=Rect(0, 0 - 0, 0)
      mMinWidth=-1 mMinHeight=-1
      userId=0 effectiveUid=u0a36 mCallingUid=0 mUserSetupComplete=true mCallingPackage=null mCallingFeatureId=null
      affinity=10036:.TvLauncher
      intent={act=android.intent.action.MAIN cat=[android.intent.category.HOME] flg=0x10800100 cmp=com.google.android.tvlauncher/.MainActivity}
      mActivityComponent=com.google.android.tvlauncher/.MainActivity
      autoRemoveRecents=false isPersistable=false activityType=2
      rootWasReset=false mNeverRelinquishIdentity=true mReuseTask=false mLockTaskAuth=LOCK_TASK_AUTH_PINNABLE
      Activities=[ActivityRecord{5965cc0 u0 com.google.android.tvlauncher/.MainActivity t30}]
      askedCompatMode=false inRecents=true isAvailable=true
      taskId=30 stackId=1
      mHasBeenVisible=true
      mResizeMode=RESIZE_MODE_UNRESIZEABLE mSupportsPictureInPicture=false isResizeable=false
      lastActiveTime=931857 (inactive for 61s)
      * Hist #0: ActivityRecord{5965cc0 u0 com.google.android.tvlauncher/.MainActivity t30}
          packageName=com.google.android.tvlauncher processName=com.google.android.tvlauncher
          launchedFromUid=0 launchedFromPackage=null launchedFromFeature=null userId=0
          app=ProcessRecord{14710bd 1297:com.google.android.tvlauncher/u0a36}
          Intent { act=android.intent.action.MAIN cat=[android.intent.category.HOME] flg=0x10800100 cmp=com.google.android.tvlauncher/.MainActivity (has extras) }
          rootOfTask=true task=Task{3d3a13e #30 visible=false type=home mode=fullscreen translucent=true A=10036:.TvLauncher U=0 StackId=1 sz=1}
          taskAffinity=10036:.TvLauncher
          mActivityComponent=com.google.android.tvlauncher/.MainActivity
          baseDir=/product/priv-app/TVLauncher/TVLauncher.apk
          dataDir=/data/user/0/com.google.android.tvlauncher
          stateNotNeeded=true componentSpecified=false mActivityType=home
          compat={320dpi always-compat} labelRes=0x7f12002b icon=0x7f0f0000 theme=0x7f130007
          mLastReportedConfigurations:
            mGlobalConfig={1.0 ?mcc?mnc [en_US] ldltr sw540dp w960dp h540dp 320dpi lrg long land television finger qwerty/v/v dpad/v winConfig={ mBounds=Rect(0, 0 - 1920
, 1080) mAppBounds=Rect(0, 0 - 1920, 1080) mWindowingMode=fullscreen mDisplayWindowingMode=fullscreen mActivityType=home mAlwaysOnTop=undefined mRotation=ROTATION_0} s.8
}
            mOverrideConfig={1.0 ?mcc?mnc [en_US] ldltr sw540dp w960dp h540dp 320dpi lrg long land television finger qwerty/v/v dpad/v winConfig={ mBounds=Rect(0, 0 - 19
20, 1080) mAppBounds=Rect(0, 0 - 1920, 1080) mWindowingMode=fullscreen mDisplayWindowingMode=fullscreen mActivityType=home mAlwaysOnTop=undefined mRotation=ROTATION_0} s
.3}
          CurrentConfiguration={1.0 ?mcc?mnc [en_US] ldltr sw540dp w960dp h540dp 320dpi lrg long land television finger qwerty/v/v dpad/v winConfig={ mBounds=Rect(0, 0 -
 1920, 1080) mAppBounds=Rect(0, 0 - 1920, 1080) mWindowingMode=fullscreen mDisplayWindowingMode=fullscreen mActivityType=home mAlwaysOnTop=undefined mRotation=ROTATION_0
} s.4}
          RequestedOverrideConfiguration={0.0 ?mcc?mnc ?localeList ?layoutDir ?swdp ?wdp ?hdp ?density ?lsize ?long ?ldr ?wideColorGamut ?orien ?uimode ?night ?touch ?ke
yb/?/? ?nav/? winConfig={ mBounds=Rect(0, 0 - 0, 0) mAppBounds=null mWindowingMode=undefined mDisplayWindowingMode=undefined mActivityType=home mAlwaysOnTop=undefined mR
otation=undefined}}
          taskDescription: label="null" icon=null iconResource=/0 iconFilename=null primaryColor=ff37474f
            backgroundColor=ff303030 statusBarColor=ff263238 navigationBarColor=ff000000
          launchFailed=false launchCount=0 lastLaunchTime=-16m8s532ms
          mHaveState=true mIcicle=Bundle[mParcelledData.dataSize=1272]
          state=STOPPED stopped=true delayedResume=false finishing=false
          keysPaused=false inHistory=true setToSleep=false idle=true mStartingWindowState=STARTING_WINDOW_REMOVED
          occludesParent=true noDisplay=false immersive=false launchMode=2
          frozenBeforeDestroy=false forceNewConfig=false
          mActivityType=home
          windows=[Window{eccb3b1 u0 com.google.android.tvlauncher/com.google.android.tvlauncher.MainActivity}]
          windowType=2 hasVisible=true
          mOccludesParent=true mOrientation=0
          mVisibleRequested=false mVisible=false mClientVisible=false reportedDrawn=false reportedVisible=false
          mAppStopped=true
          mNumInterestingWindows=1 mNumDrawnWindows=1 allDrawn=true lastAllDrawn=true)
          startingData=null firstWindowDrawn=true mIsExiting=false
          nowVisible=false lastVisibleTime=-7m58s405ms
          resizeMode=RESIZE_MODE_UNRESIZEABLE
          mLastReportedMultiWindowMode=false mLastReportedPictureInPictureMode=false

根据以上显示的信息，注释（1）中的Display #0 为ActivityDisplay，id为0，注释（2）中的Stack #33 为 ActivityStack，id为33，注释（4）中的Stack #1为ActivityStack，id为1，注释（3）和注释（5）TaskRecord的 id分别为33和30.

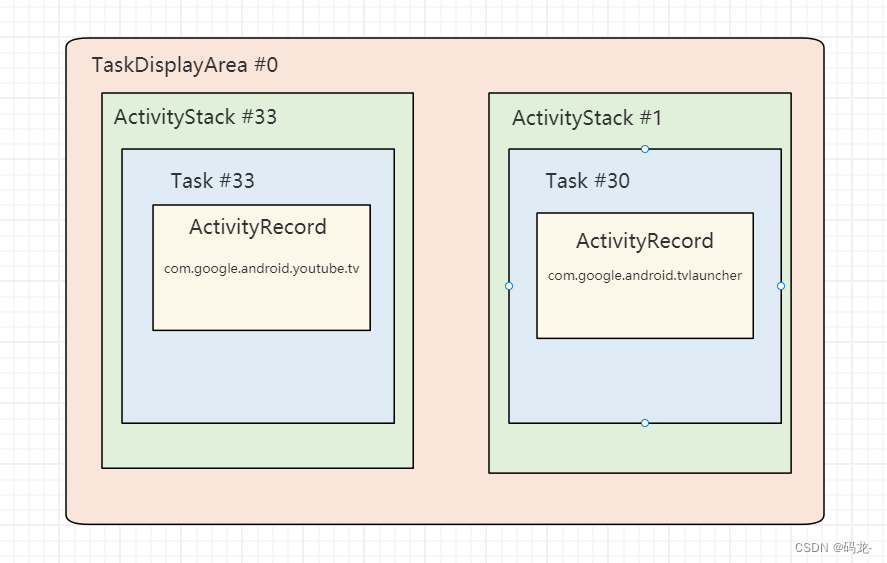

 关系图如下：

二、TaskDisplayArea、ActivityStack、Task以及ActivityRecord相关代码

1、ActivityRecord

\frameworks\base\services\core\java\com\android\server\wm\ActivityRecord.java


final class ActivityRecord {
    ...............
    final ActivityRecord.Token appToken;
    final ActivityTaskManagerService mAtmService;
	final ComponentName realActivity;  // the intent component, or target of an alias.
    final String shortComponentName; // the short component name of the intent
    final String packageName; // the package implementing intent's component
    final String processName; // process where this component wants to run
    final String taskAffinity; // as per ActivityInfo.taskAffinity
    boolean fullscreen; // covers the full screen?
    ...............
}

ActivityRecord记录着Activity的信息，与Activity一一对应，可能大家对ActivityRecord与Activity搞不太清楚，实际上ActivityRecord就是Activity对应的服务端，Activity为客户端。

2、Task

\frameworks\base\services\core\java\com\android\server\wm\Task.java

class Task extends WindowContainer<WindowContainer> {
................
 final ActivityTaskManagerService mAtmService;
    final ActivityStackSupervisor mStackSupervisor;
    final RootWindowContainer mRootWindowContainer;

    /* Unique identifier for this task. */
    final int mTaskId;
    /* User for which this task was created. */
    // TODO: Make final
    int mUserId;
................
}

3、ActivityStack

\frameworks\base\services\core\java\com\android\server\wm\ActivityStack.java

class ActivityStack extends Task {
}

 我们可以看到，在Android 11中ActivityStack是继承于task的，因此持有相对应Task中的mAtmService、mStackSupervisor、mRootWindowContainer、mTaskId等变量。通常开启一个新的应用，就会新建一个ActivityStack。但在同一个应用中如果通过singleInstance启动activity，那么也会新建一个ActivityStack。

4、TaskDisplayArea

\frameworks\base\services\core\java\com\android\server\wm\TaskDisplayArea.java

 final class TaskDisplayArea extends DisplayArea<ActivityStack> {
   .....................

    // Cached reference to some special tasks we tend to get a lot so we don't need to loop
    // through the list to find them.
    private ActivityStack mRootHomeTask;
    private ActivityStack mRootPinnedTask;
    private ActivityStack mRootSplitScreenPrimaryTask;

    // TODO(b/159029784): Remove when getStack() behavior is cleaned-up
    private ActivityStack mRootRecentsTask;
   .....................
}

 我们可以看到这里有很多个ActivityStack 的全局变量，mRootHomeTask使用来存储launcher的ActivityStack，其type为home。

\frameworks\base\services\core\java\com\android\server\wm\TaskDisplayArea.java

 ActivityStack getStack(int windowingMode, int activityType) {
.........
        if (activityType == ACTIVITY_TYPE_HOME) { //(6)
            return mRootHomeTask;
        } else if (activityType == ACTIVITY_TYPE_RECENTS) {
            return mRootRecentsTask;
        }
.........
}
 public static String activityTypeToString(@ActivityType int applicationType) {
        switch (applicationType) {
            case ACTIVITY_TYPE_UNDEFINED: return "undefined";
            case ACTIVITY_TYPE_STANDARD: return "standard";
            case ACTIVITY_TYPE_HOME: return "home";  //（7）
            case ACTIVITY_TYPE_RECENTS: return "recents";
            case ACTIVITY_TYPE_ASSISTANT: return "assistant";
            case ACTIVITY_TYPE_DREAM: return "dream";
        }
        return String.valueOf(applicationType);
    }

以上代码我们可以看到通过TaskDisplayArea获取ACTIVITY_TYPE_HOME的时候即返回mRootHomeTask，在注释（7）这里看到其实际type为字符“home”,那么我们回过头看看dumpsys activity activities中launcher相关信息：

 Stack #1: type=home mode=fullscreen                                  //（8）
  isSleeping=false
  mBounds=Rect(0, 0 - 0, 0)
    mLastPausedActivity: ActivityRecord{5965cc0 u0 com.google.android.tvlauncher/.MainActivity t30}
    * Task{3d3a13e #30 visible=false type=home mode=fullscreen
translucent=true A=10036:.TvLauncher U=0 StackId=1 sz=1}
      mBounds=Rect(0, 0 - 0, 0)
      mMinWidth=-1 mMinHeight=-1
      userId=0 effectiveUid=u0a36 mCallingUid=0 mUserSetupComplete=true mCallingPackage=null mCallingFeatureId=null
      affinity=10036:.TvLauncher
      intent={act=android.intent.action.MAIN cat=[android.intent.category.HOME]

在注释（8）中我们看到其type为home。

码龙-
关注
  • 11
    点赞
  • 踩
  • 8
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
Android T 窗口层级其一 —— 容器类
yimelancholy的博客
08-08 1944
窗口在App端是以PhoneWindow的形式存在，承载了一个Activity的View层级结构。这里我们探讨一下WMS端窗口的形式。
【问题分析】TaskDisplayArea被隐藏导致的黑屏以及无焦点窗口问题【Android 14】
最新发布
ukynho的博客
04-28 1188
用户操作出的偶现的黑屏以及无焦点窗口问题。直接原因是，TaskDisplayArea被添加了eLayerHidden标志位，导致所有App的窗口不可见，从而出现黑屏和无焦点窗口问题，相关log为：这个log是MTK添加的，用来分析ANR问题还是非常有帮助的，对于分析黑屏问题同样有用。
Android任务栈ActivityStack、TaskRecord、ActivityRecord关系
MirkoWug的博客
06-21 1246
ActivityStack、TaskRecord、ActivityRecord关系
android12 displayArea学习
lizhenjun114的专栏
04-12 1376
上图所示流程为冷启动activity的场景，在ATMS的视角下，会完成activityRecord和Task的创建，并把Task放到taskDisplayArea下面，把activityRecord放到Task下面。第五步，设置root节点为DisplayContent，同时从root节点开始，遍历所有子节点，创建DisplayArea，同时也创建对应的DisplayArea的surface。第三步，根据先前设置的feature数量，遍历所有Layer，根据具体规则创建每一层的pendingArea。
android 13 WMS/AMS系统开发-窗口层级相关DisplayArea,WindowContainer
liaosongmao1的专栏
05-06 835
更多内容qqun：422901085 https://ke.qq.com/course/5992266#term_id=106217431 官方注释： 给可以直接持有窗口的自己或它的孩子定义了一些公共的方法和属性，像RootWindowContainer、DisplayContent、DisplayArea、DisplayArea.Tokens、TaskDisplayArea、Task、ActivityRecord、WindowToken、WindowState都是直接或间接的继承该类。 这里面主要的重要要
安卓12窗口层次: DisplayArea树
jieliaoyuan8279的博客
02-26 7472
DisplayArea树 DisplayArea树示意图 DisplayArea概念 DisplayArea树的所有节点都继承于DisplayArea，而DisplayArea继承于WindowContainer，因此每一个节点都是一个container。DisplayArea代表了屏幕的显示区域，该显示区域是从Z值来看的，即在不同的layer上创建不同的DisplayArea。如果一个DisplayArea有子元素，那么代表该DisplayArea从Z轴上还是可分的。 DisplayContent代表一
3【Android 12】DisplayArea层级结构
ukynho的博客
09-08 2984
DisplayArea类的继承关系，之前已经分析过，这里用一张简单的类图总结：既然DisplayContent是作为其代表的屏幕的DisplayArea层级结构的根节点，那么从DisplayContent出发，看一下这棵以DisplayContent为根节点的DisplayArea树是如何生成的。 在DisplayContent的构造方法中，调用DisplayAreaPolicy.Provider.instantiate方法，去初始化一个DisplayArea层级结构。DisplayAreaPolicy.P
Android 7.0 ActivityManagerService(4) 启动Activity的过程：三
ZhangJian的博客
12-08 3687
之前的博客中提到过，在启动一个新Activity时，如果界面还存在其它的Activity，那么必须先中断其它的Activity。 因此，除了第一个启动的Home界面对应的Activity外，其它的Activity均需要进行此操作，详细过程在启动Activity的过程：一的第六部分进行了描述。现在我们可以分析一下，这段之前略去的代码流程。
深入排查 FLAG 导致的 Activity 无法正常启动
SOHU_TECH的博客
12-23 2387
本文字数：13665字预计阅读时间：35分钟深入源码排查 FLAG_ACTIVITY_NEW_TASK 导致的 Activity 无法正常启动引言众所周知 Android 中 Activ...
ActivityManagerService第一讲之Activity启动流程
zplxl99的专栏
02-13 1947
一.Activity启动简述 我们从Launcher启动某个应用，本质上就是Activity的启动。我们下面简单的讲述一下整个流程。此处流程是基于Android-10源码。 二.Activity启动流程 该流程是基于根Activity启动的，也就是我从桌面中点击应用图标开始的。 1.Activity#startActivity ​ 传入参数为intent和Bundle。最终都是调用startAct...
一、Android启动流程android30
u010921373的专栏
10-26 1661
这里写自定义目录标题1.前言2.时序图3.类图4.源码分析合理的创建标题，有助于目录的生成如何改变文本的样式插入链接与图片如何插入一段漂亮的代码片生成一个适合你的列表创建一个表格设定内容居中、居左、居右SmartyPants创建一个自定义列表如何创建一个注脚注释也是必不可少的KaTeX数学公式新的甘特图功能，丰富你的文章UML 图表FLowchart流程图导出与导入导出导入 1.前言 以前看过很多别人写的Android启动流程，当然自己也跟着代码走过几遍，因为只是看看并没有做过任何到总结，所以到现在也类似没
从android源码分析activity的启动流程【一】
itbird的专栏
06-23 378
从android源码分析activity的启动流程具体源码分析之前，我们先分析分解一下场景，就好像开发之前要分析、分解需求一样，这个必不可少。作为研发人员，我们需要有一双锐利的双眼，可以透过现象看本质，我们知道，实际上系统桌面应用（launcher）实际上也是一个应用，所以上面的两种场景实际在研发层面没啥区别，说白了，都是启动一个activity，都是调用了Context的startActivity系列方法，所以通过以上场景分析，我们知道，我们需要真正去深入探索的是Context的startActivity
Android 12 - WMS 层级结构 && DisplayAreaGroup 引入
HansChen的博客
11-25 5290
1. 简介 在 Android 窗口管理中，所有的窗口都是以树形数据结构进行组织管理的，认知这棵 WMS 的树有助于我们理解窗口的管理和显示，同时，WMS 的层级也决定了其在 SurfaceFlinger 的层级结构，这恰恰决定了它的显示规则。 2. WMS 顶层层级构建 在 Android 12 中，所有窗口树形管理都继基于 WindowContainer， 每个 WindowContainer 都有一个父节点和若干个子节点，我们先看看框架中 WindowContainer 都有哪些类型： RootW
android T分屏流程
xiaoyantan的博客
09-28 4675
android T上对分屏流程进行了重构，之前用WINDOWING_MODE_SPLIT_SCREEN_PRIMARY等windowingMode来判断当前窗口是否分屏已经失效；分屏的触发操作放在了wm shell下，运行在systemui进程；将分屏涉及到的reparent、reorder等系列操作封装到WindowContainerTransaction中通过WindowOrganizer的applyTransaction来通知system server进行相关处理实现分屏。
Android T 窗口层级其三 —— 层级结构树添加窗口
yimelancholy的博客
09-06 1754
DisplayArea层级结构中的每一个DisplayArea，都包含着一个层级值范围，这个层级值范围表明了这个DisplayArea可以容纳哪些类型的窗口。每种窗口类型，都可以通过WindowManagerPolicy.getWindowLayerFromTypeLw方法，返回一个相应的层级值。尚未添加窗口的层级结构树，如图。这里我们根据上面的代码，以及。的信息简单画出如下树形图。
Android14 WMS-DisplayArea层级结构生成
u012627628的博客
02-03 1493
WMS
Android 窗口结构(一) 窗口层级构造
q1165328963的博客
11-14 4862
Android窗口是根据显示屏幕来管理，每个显示屏幕的窗口层级分为37层，0-36层。每层可以放置多个窗口，上层窗口覆盖下面的。要理解窗口的结构，需要学习下WindowContainer、RootWindowContainer、DisplayContent、TaskDisplayArea、Task、ActivityRecord、WindowToken、WindowStateWindowContainer等类。
那么Task和ActivityRecord的在执行动画时的区别
04-29
在Android系统中，Task和ActivityRecord都表示应用程序的运行状态。Task是一个任务栈，用于管理同一个应用程序中的多个Activity，而ActivityRecord是Activity的记录，用于跟踪Activity的生命周期。在执行动画时，Task和ActivityRecord的区别在于： 1. Task执行动画时，会同时对该Task下的所有Activity进行动画效果的切换，而ActivityRecord则只负责单个Activity的动画效果。 2. Task的动画效果通常是指Task的进出场效果，如从任务栏中打开或关闭应用程序时的动画效果。而ActivityRecord的动画效果则通常是指Activity的进出场效果，如Activity的打开和关闭时的动画效果。 因此，Task和ActivityRecord在执行动画时有一些区别，但它们都是Android系统中重要的运行状态，用于帮助用户轻松高效地管理应用程序。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
