信号能量密度公式_海林 | 能量表知识介绍

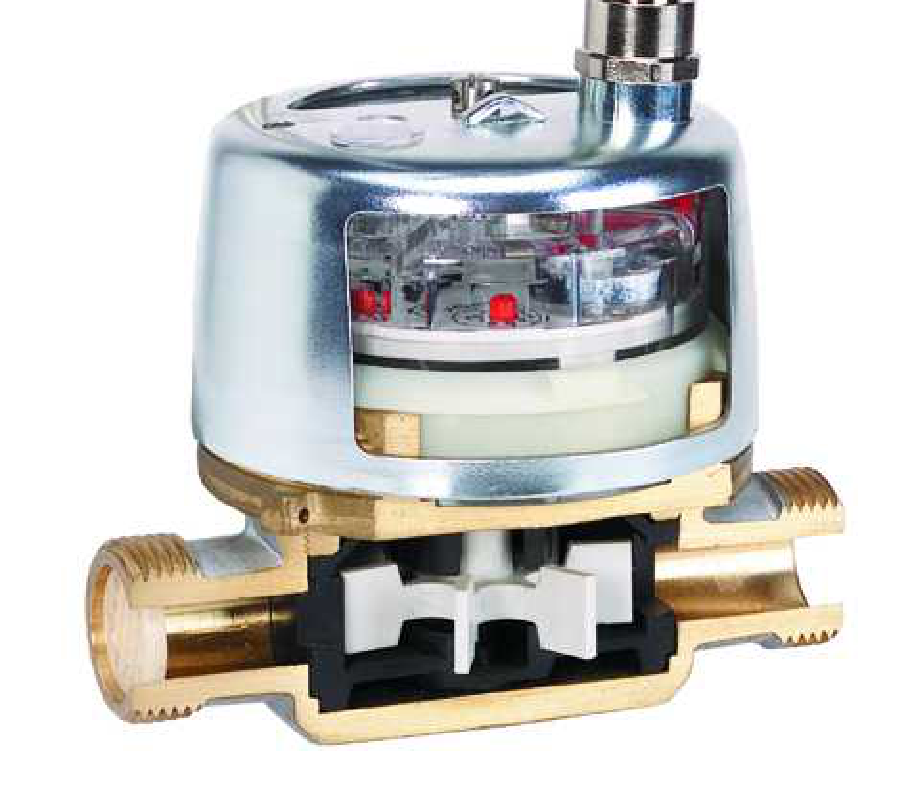

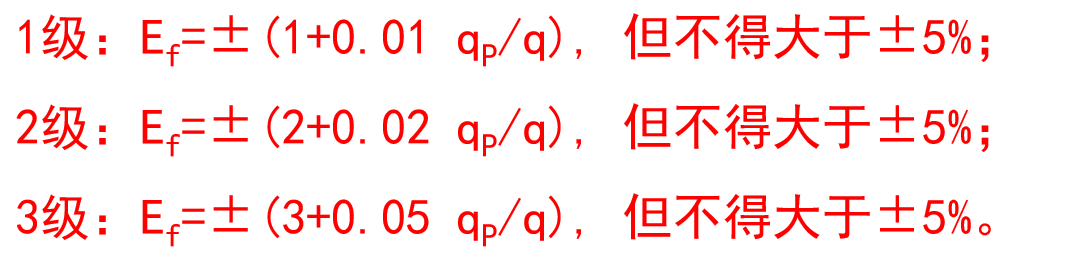

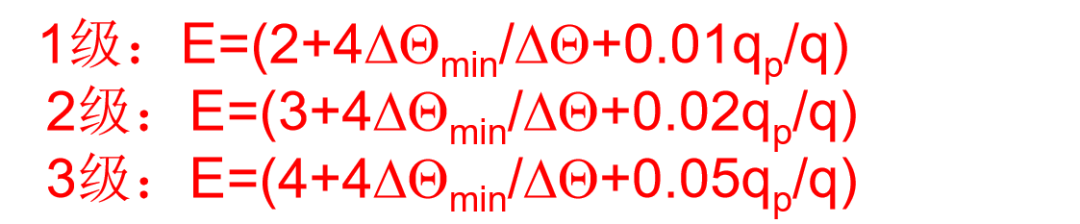

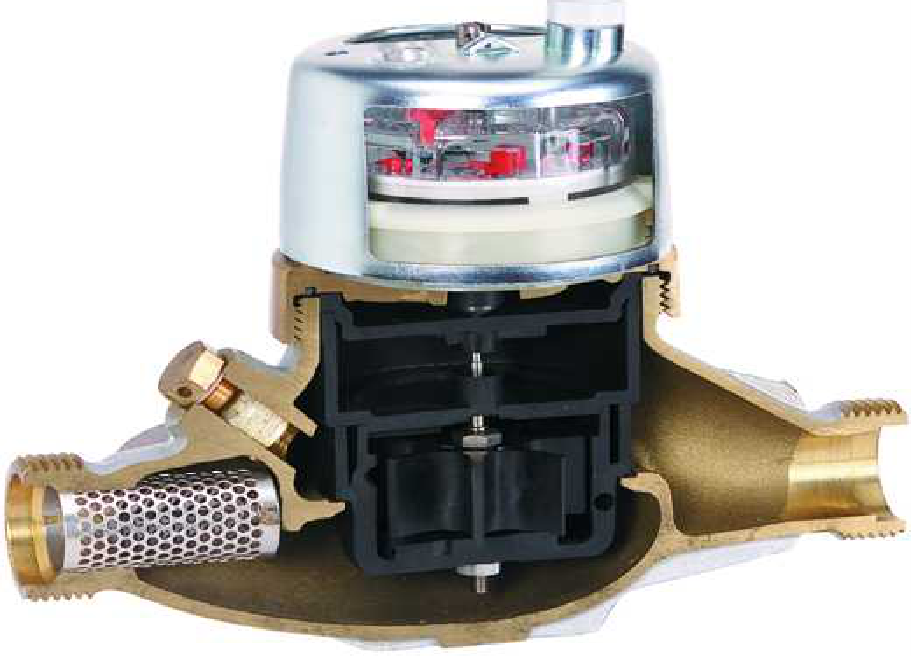

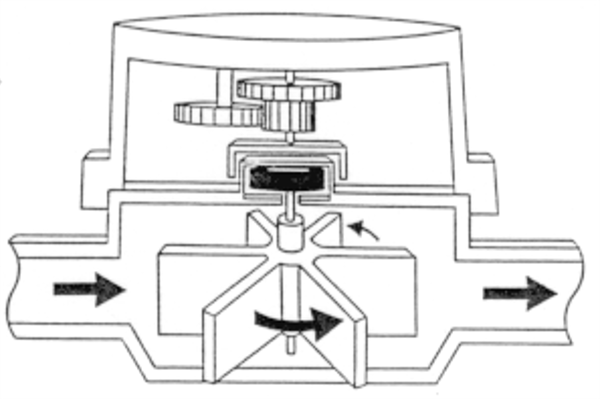

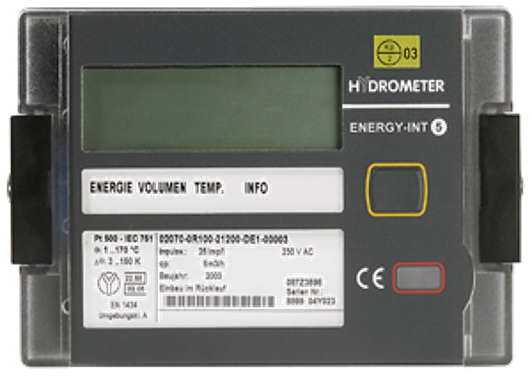

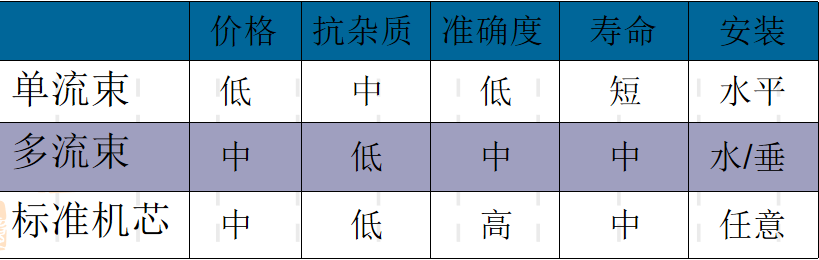

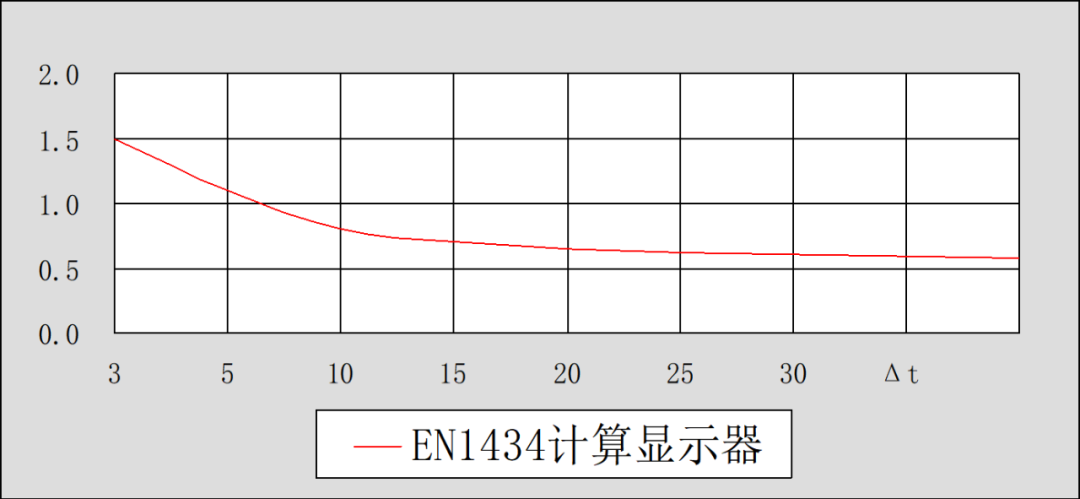

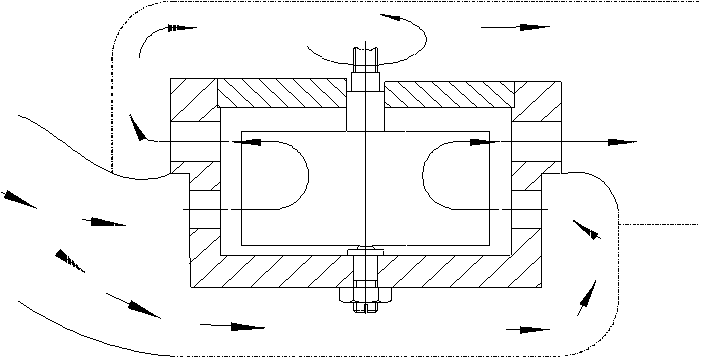

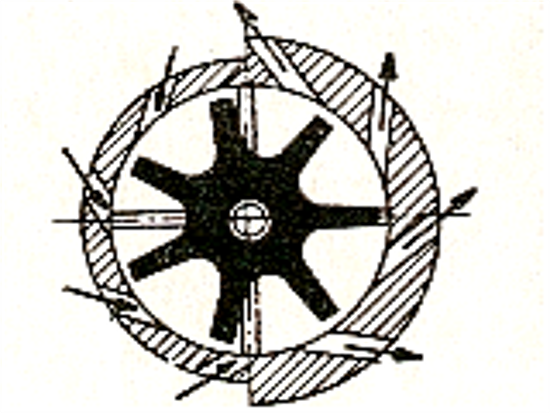

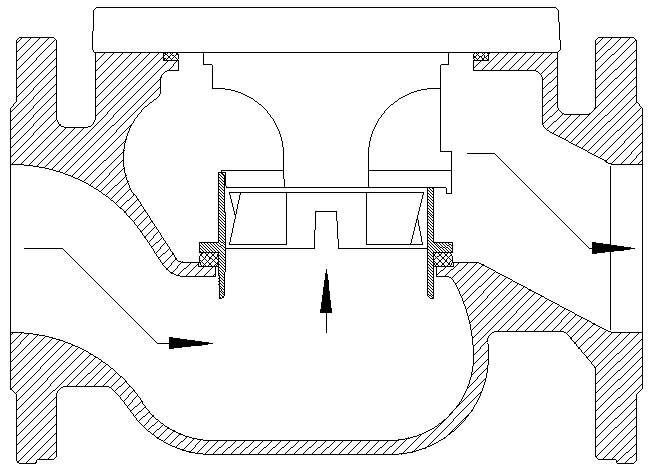

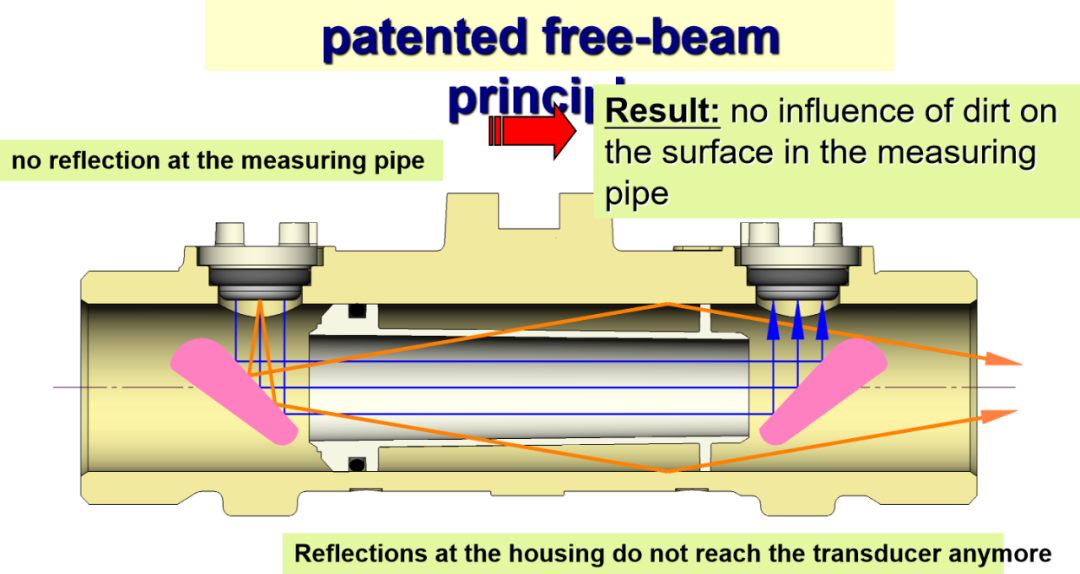

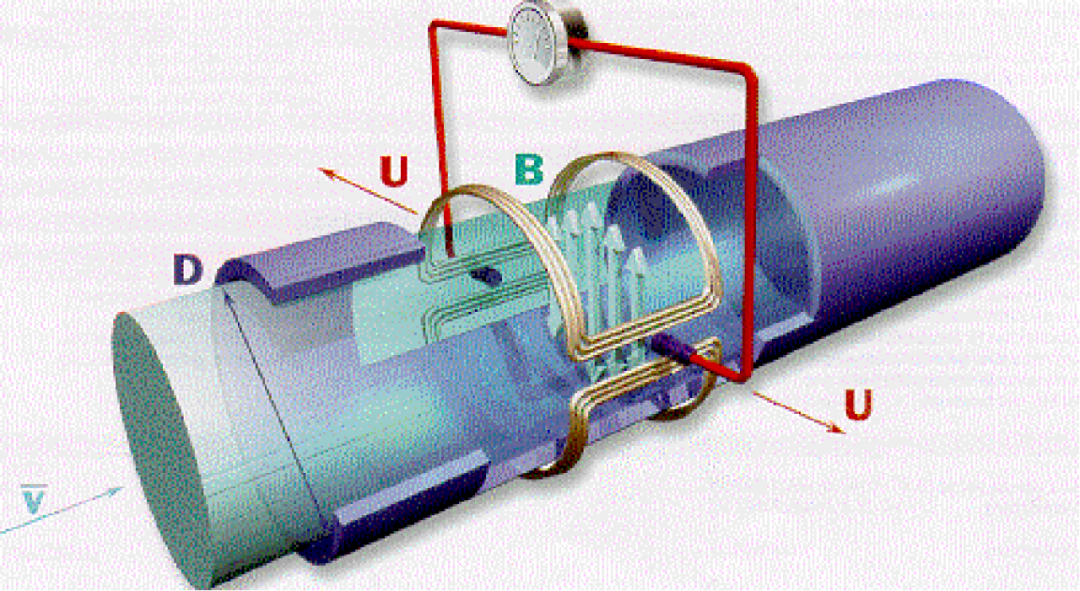

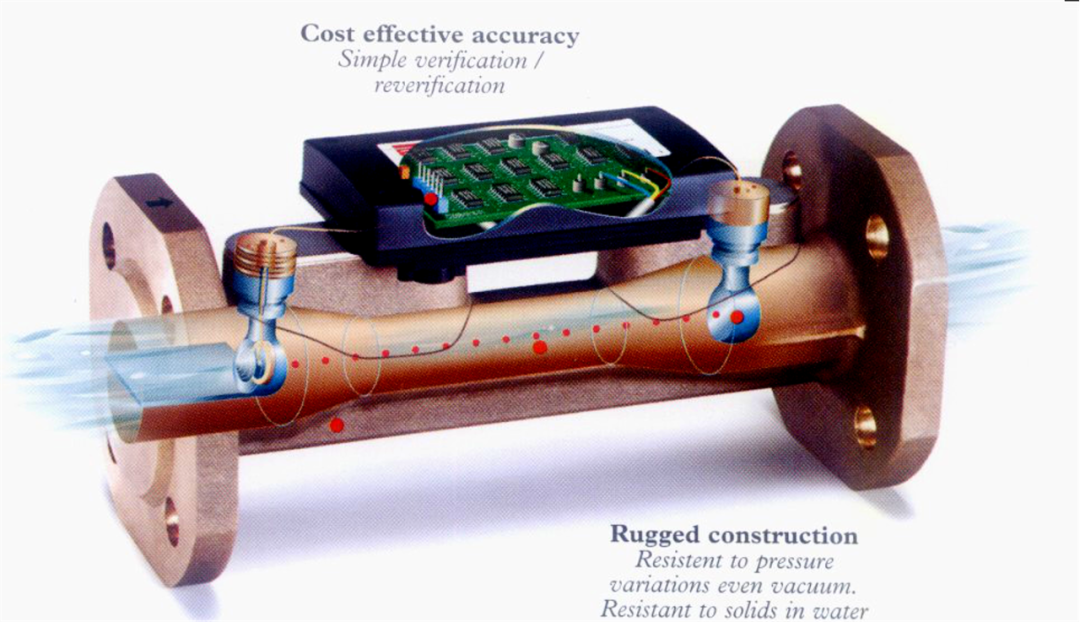

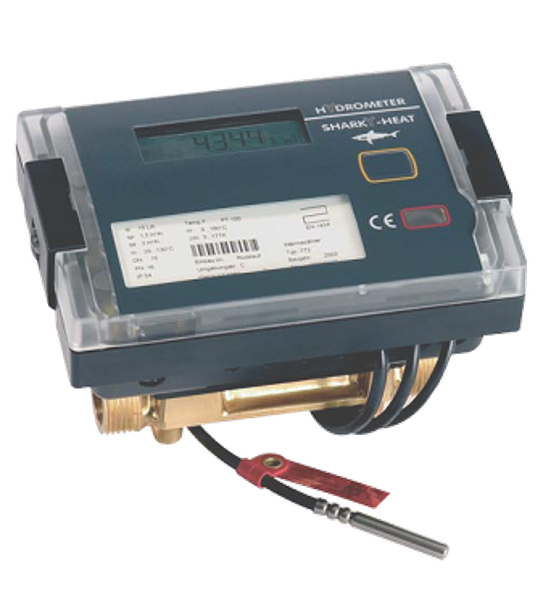

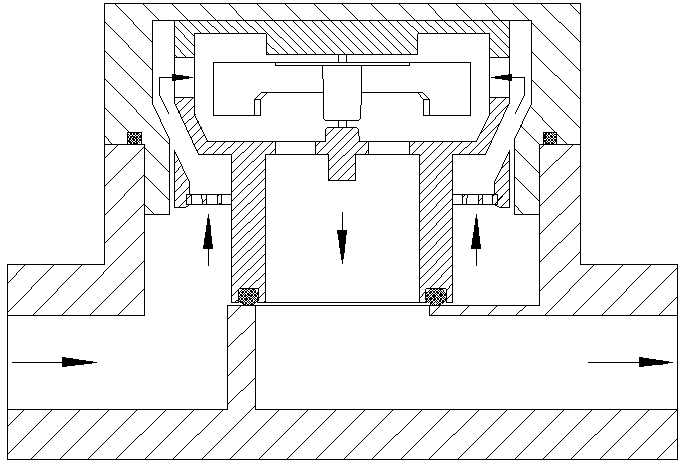

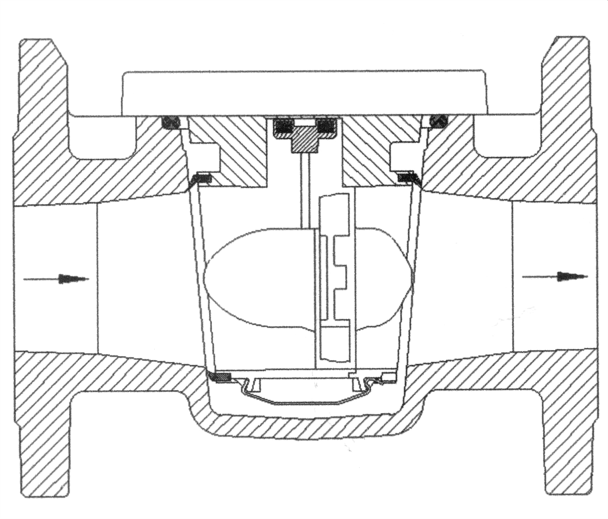

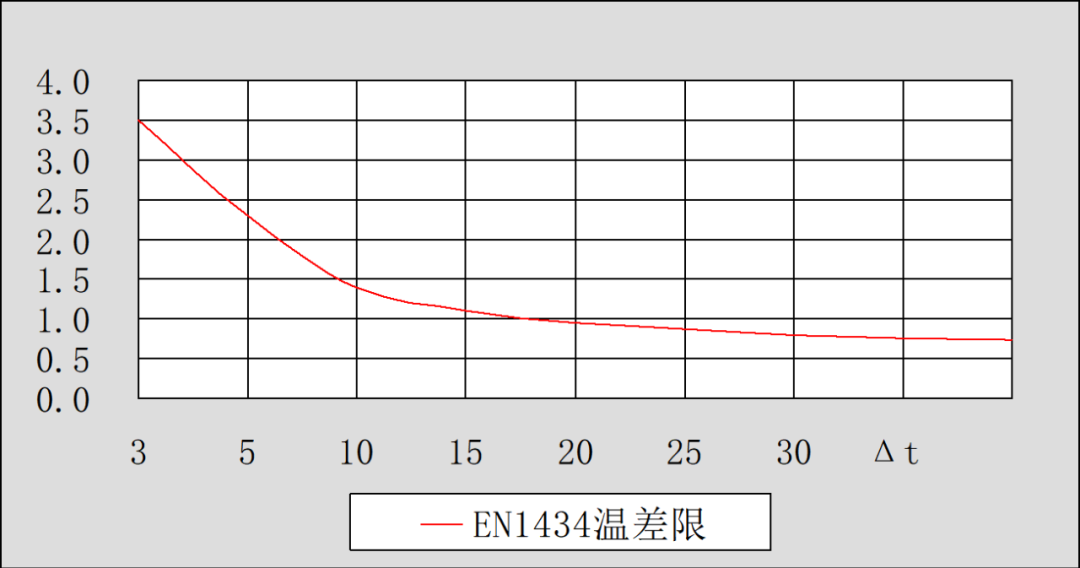

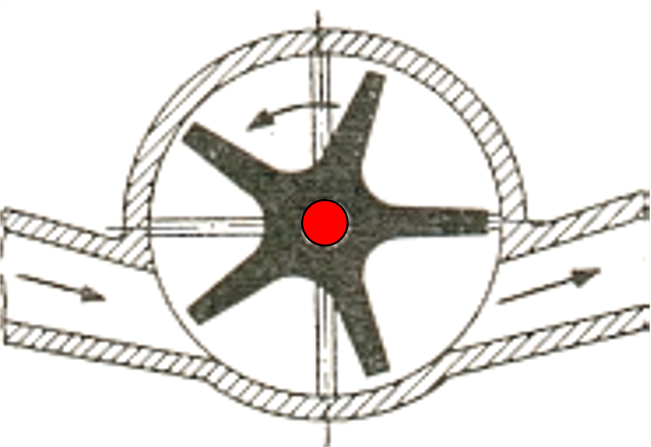

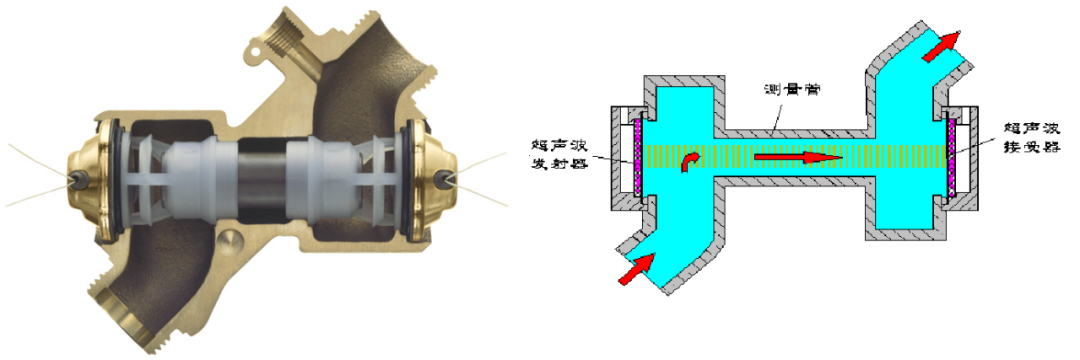

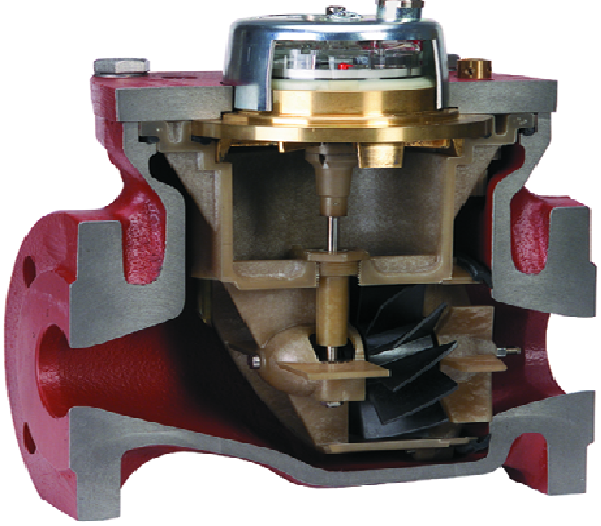

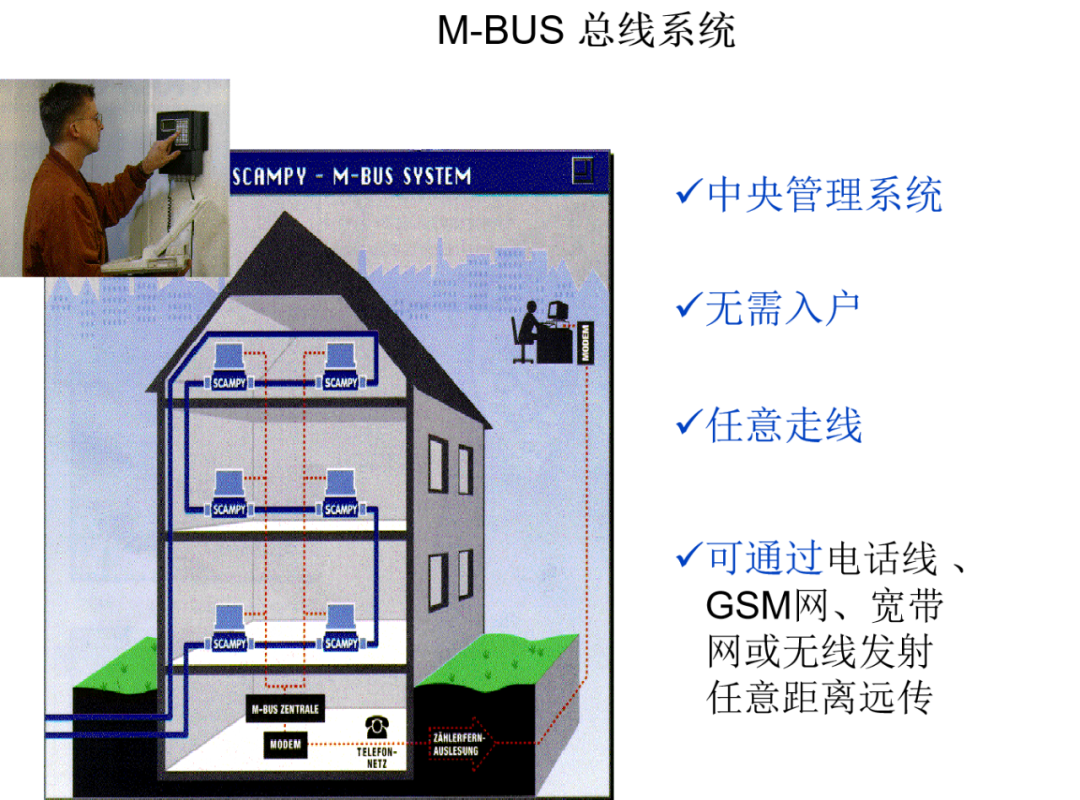

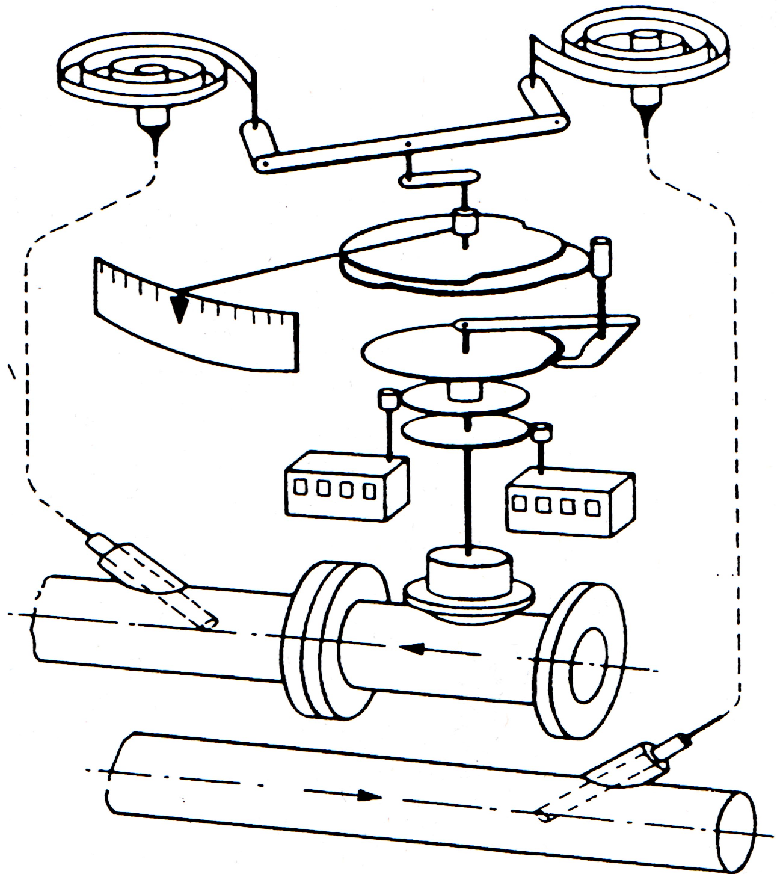

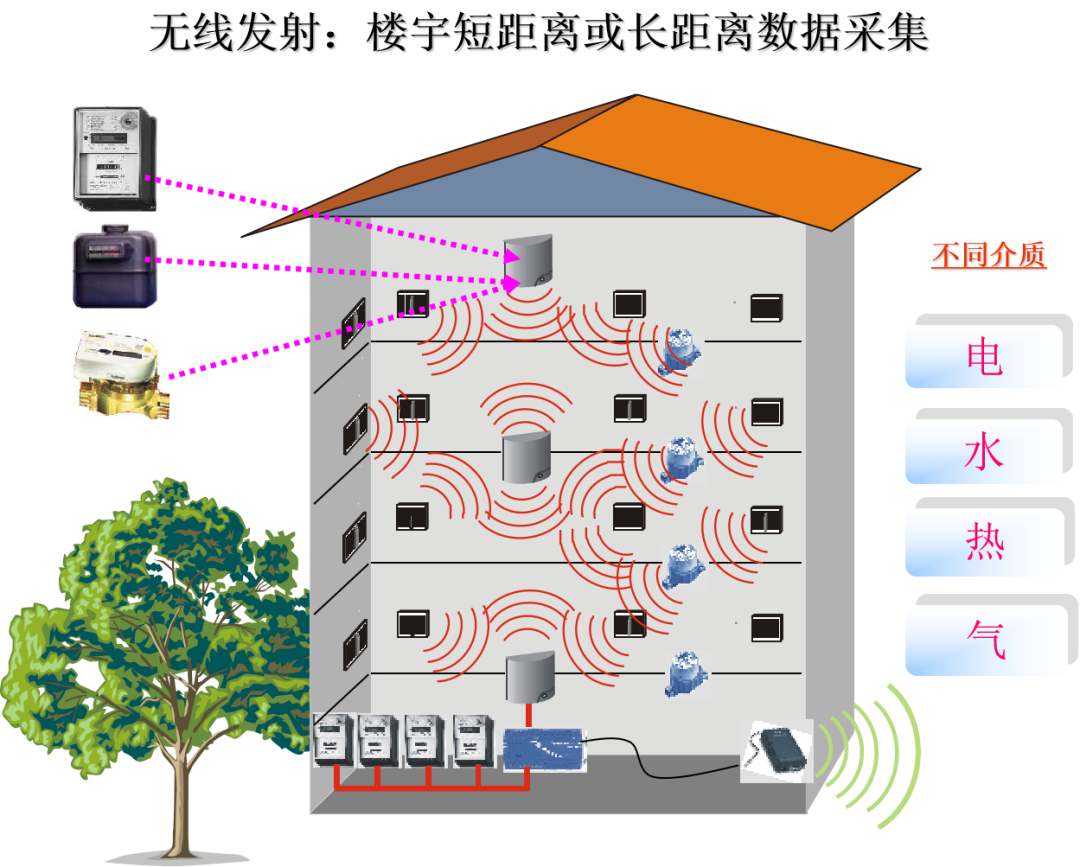

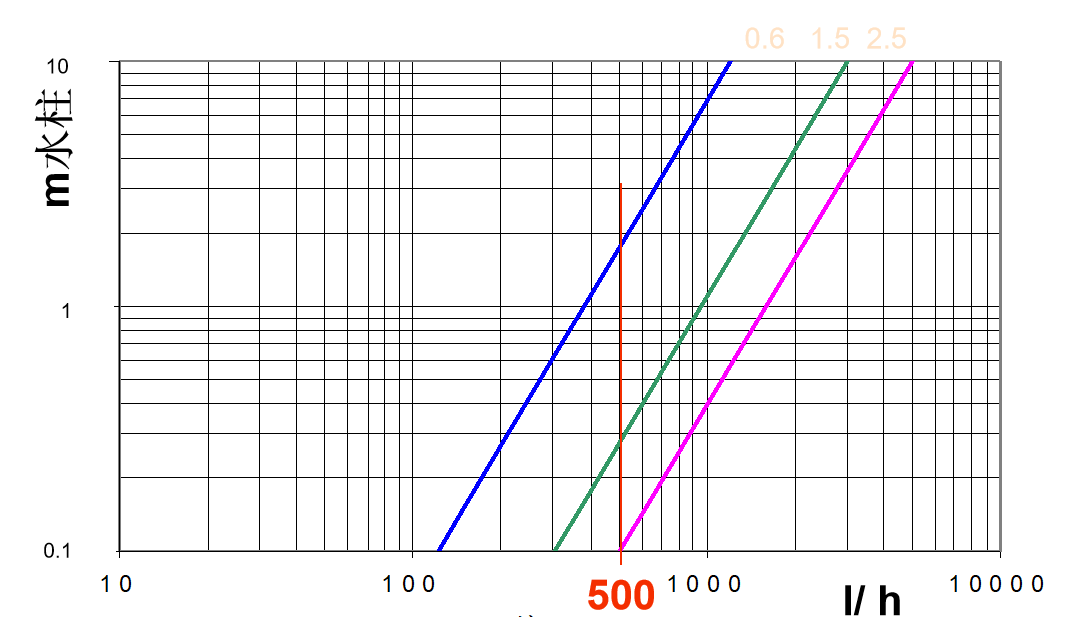

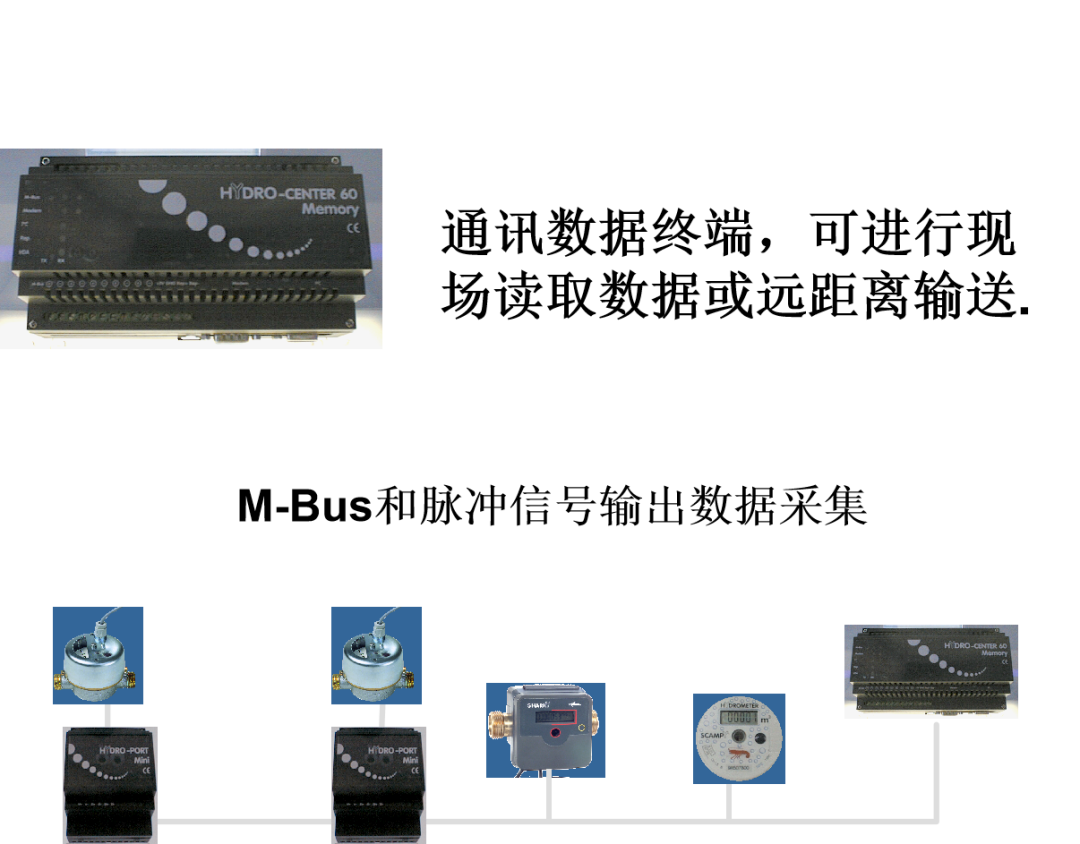

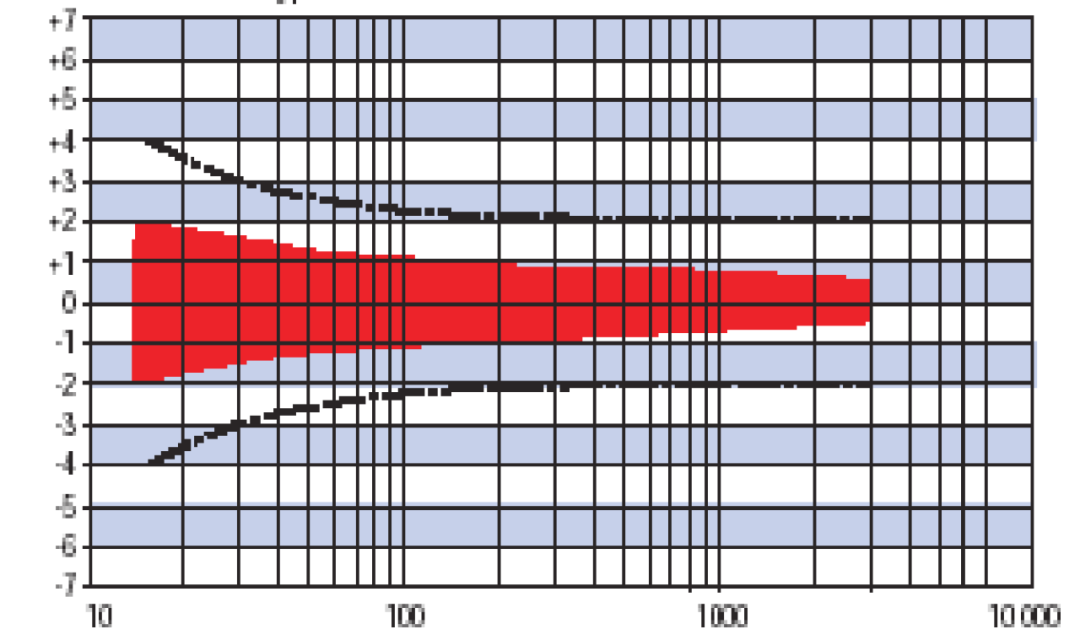

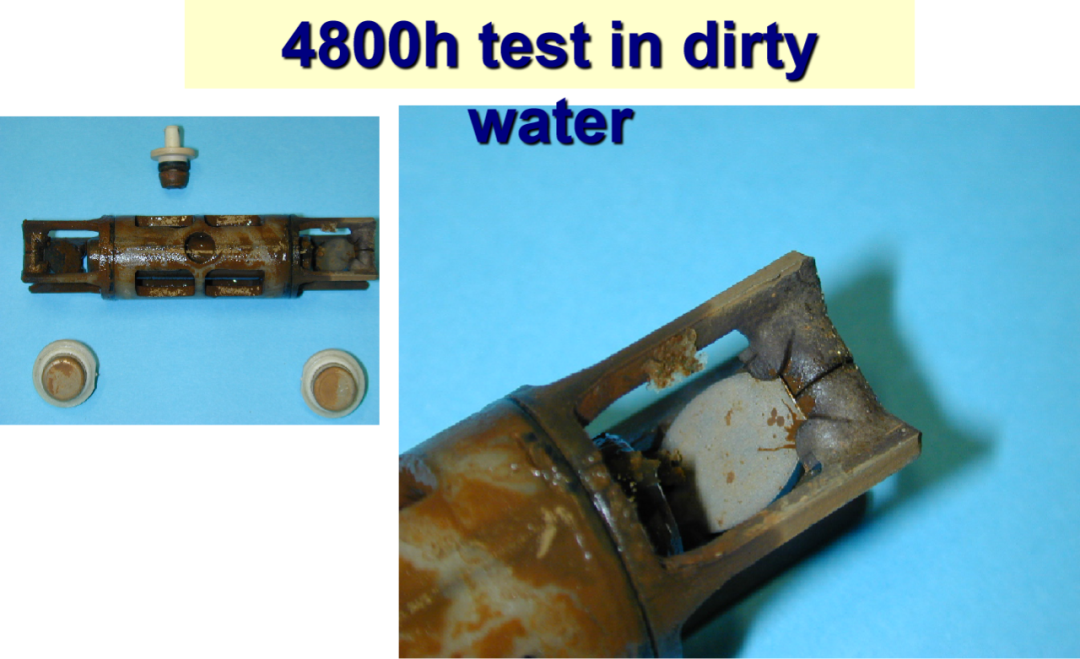

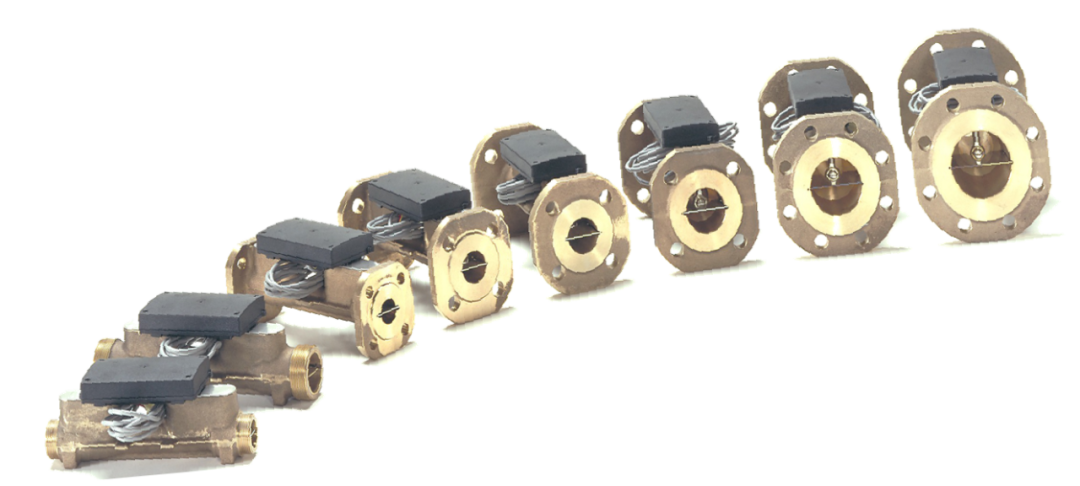

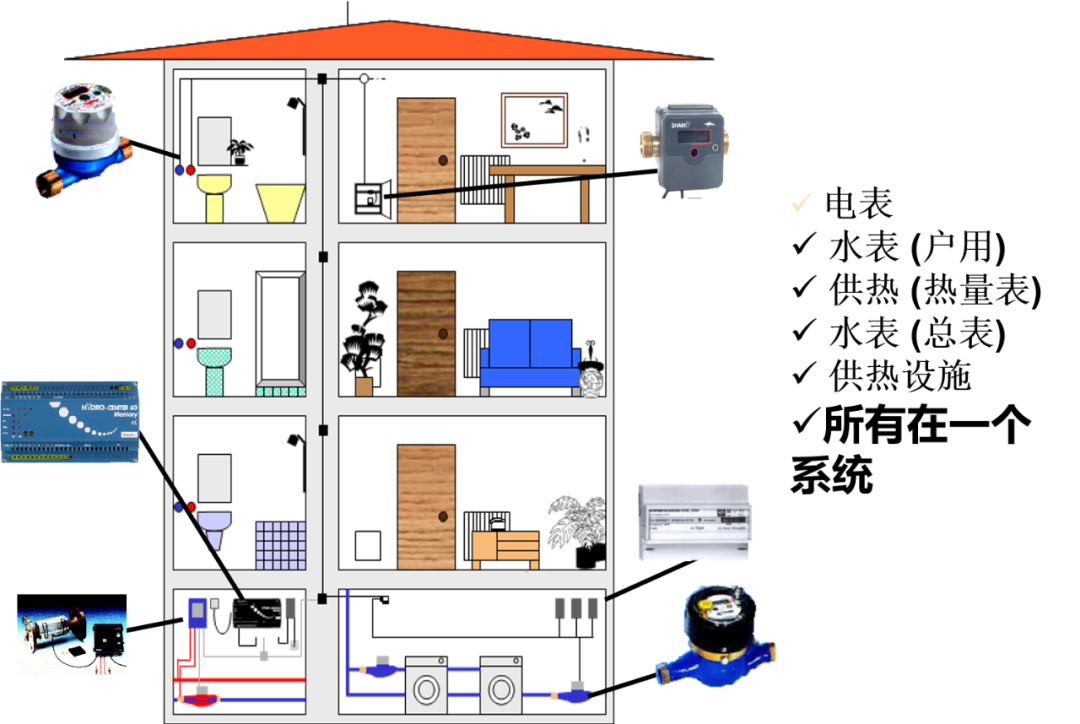

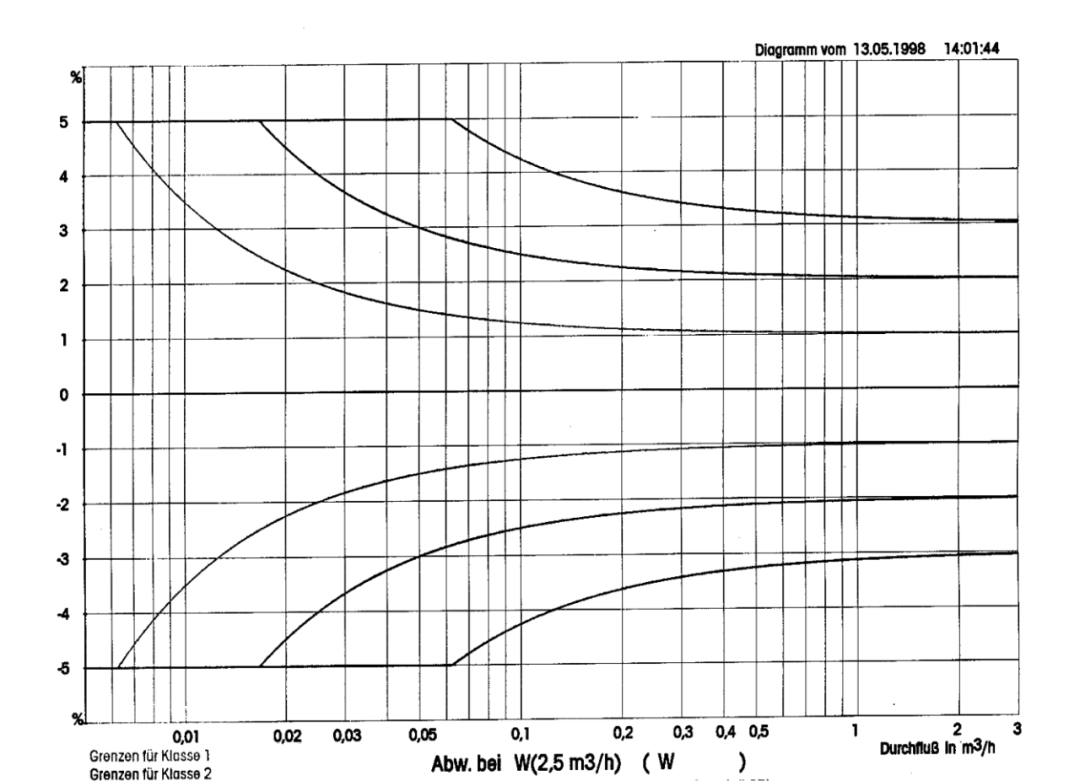

工作原理及结构 一、能量表定义 二、原理公式  三、能量表分类  四、能量表结构       流量传感器      温度传感器       计算显示器(热积分仪) 五、整体式能量表的准确度   六、国外能量表产品系列介绍 七、国外品和国产产品的综合对比 一、能量表定义 对水介质传输能量值的计量装置 特点： 只用于水介质 可用于单户热消耗计量 可用于建筑热源输入端计量 可用于工业热量计量 可用于暖气或空调系统计量 二、原理公式 按热力学理论，一物体散发或吸收的热量值Ｑ为：  式中：qm为流体质量流量 　　　t为时间           Δh为热循环系统进出口比焓差  式中：Ｃp为进出口平均介质比热值 　　　DQ为进出口温差值 　　　 qＶ 为介质体积流量　 　 　　r(Q)为介质密度  Q=kV(ΘV-ΘR)  简化公式很重要 式中： K：热量系数K=Ｃp·r(Q) ；热介质(水)成分的参数，是热介质在实际温度的函数，kWh/(m3K)。 V：流量传感器测量热介质流过热循环系统体积值；m3 DQ ：配对温度传感器测量热循环系统进、出口温差值；K ΘV：进口温度值；℃ ΘR：出口温度值；℃ Q：计算显示器(积分仪)累积热能量值；kWh， MJ 三、能量表分类  1、按流量传感器测量原理分：   (1)叶轮式(机械式)能量表    --单流束式    --多流束标准机芯式    --多流束式    --沃特曼式 (2)超声波式能量表 (3)电磁式能量表 2、按结构形式分：                     (1)整体式能量表 (2)组合式能量表                  3、按能量表功率分：                      (1)户用能量表 qP≤3.5 m3 /h, 或功率≤290 kW, DQ<100K          (2)工业能量表  qP≤500 m3 /h, 或功率≤115 MW, DQ ≤200K                              四、能量表结构 --流量传感器  叶轮式-单流束  --流量传感器  叶轮式-单流束  --流量传感器  叶轮式-多流束   --流量传感器 叶轮式-多流束  流量传感器 叶轮式-多流束标准机芯 --流量传感器  水平螺翼式 --流量传感器  垂直螺翼式  螺翼式表的优缺点：  水平：◆流量范围高，但下限也高         ◆价格低         ◆抗杂质强         ◆可任意安装         ◆适用于变负载主管道 螺翼式表的优缺点： 垂直：◆流量范围低，但下限也低         ◆价格高         ◆抗杂质差         ◆只水平安装         ◆适用于定负载主管道 技术特点: -可水平、垂直任意安装 -无安装直管段要求(10DN) 技术特点 -流量无磁测量专有技术，免受铁锈水影响 技术特点: -标准机芯结构，便于维修 技术特点: -多流束测量原理，准确、寿命长 技术特点: -特有反向防堵专利技术，不再受杂质的干扰 技术特点: -压损小，对系统压力没有影响，1个大气压=0.1MPa=10m水柱=1kg/cm2.管道工程设计压力一般在2-3kg/cm2，0.2MPa，表一般按1.6MPa耐压设计，检验按2.0MPa执行，表的压损一般为30cm水柱高，而管道热水压力一般在20-30m水柱高，所以表的压损可以忽略不计。一般管道实际流量在0.3-0.5M3/h,苏联采用大流量小温差，目前设计按大温差小流量，进口温度95℃，出口温度70℃，温差达25℃，规范要求压损小于2.5m水柱。 技术特点: -管道清洗时，可与防污盖配套使用 叶轮式表的优缺点：  超声波表 流量传感器  超声波式 流量传感器  超声波式 超声波式优点： 口径范围大 无可动部件，压损小 与被测介质物理性能无关 技术先进 准确度及稳定性高，寿命长 超声波式缺点： 测量结果一定程度受流束截面变化影响 测量管与晶体发射、接受器的污染会引起 测量误差 测量管几何尺寸误差引起测量误差 价格高   超声波式适用场合： 高准确度 被测介质高度污染、杂质含量高 高温 流束极度紊流状态   流量传感器允许误差限： q为实际流量，q P为常用流量，Ef单位为%，常用流量与实际流量最大比值为( q P/q min )：1级200，二级100，三级50，qmax/qp=2。 热水表允许误差限(欧洲默认参数，国内表达不到) 误差限： 温度传感器 1、基本原理 铂电阻在0≤t≤850℃范围内，其计算公式为：  R(t)= R0(1+At+Bt2)  式中：R(t)为t温度下热电阻阻值            R0为t=0℃时的热电阻基础值(=100Ω，500Ω，1000Ω)            A，B为热电阻温度系数，其标准值为:                 AN=3.9083·10-3 ℃-1                 BN=-5.775·10-7 ℃-2              R(100℃)/R(0℃)对铂热电阻来讲为1.385  对PT100来说：        t=0℃：R=100Ω        t=100℃：R=138.5Ω    对PT500来说：        t=0℃：R=500Ω        t=100℃：R=692.5Ω  对PT1000来说：        t=0℃：R=1000Ω        t=100℃：R=1385Ω  2、温差的测量  如果以脚标V、R分别表示进口、出口热电阻，则温差测量的相对误差可用下式来表达：  下面是两只PT500热电阻配对误差的图例，从图中可看出ET在小的温差范围内其大小与实际温度的高低有关。这同时也说明，在低的温度下、低的温差下(如冷量表)温差的测量其误差是很大的。 3、误差要求 欧洲标准EN1434： 温差测量相对误差 Et=(0.5+3DQmin/DQ) 其意义相当于绝对误差：            0.1℃    当温差 3℃≤Δt < 6℃时            0.2℃    当温差 6℃≤Δt < 30℃时            0.3℃    当温差 30℃≤Δt < 50℃时            0.5℃    当温差 50℃≤Δt < 100℃时            0.7℃    当温差 100℃≤Δt 时  计算器(积分仪) 1、基本原理  计算器本身在数值的计算上是没有误差的，其误差来源于对被测温差、体积信号在转换处理过程中带来的误差。即：A/D转换误差。  示值误差限：  五、整体式能量表准确度(%) 进口表是K系数法计量，国产表是焓值法计量。 进口的表检测可显示1ml，每0.1毫升测量一次，国产表每10-100升测量一次； 进口 用Pt500 铂电阻，国产表用Pt1000铂电阻，价格更高； 进口表智能化省电，在非采暖季每32秒才动作一次，而国产表则无智能休眠。进口并且电路板高度一体化，耗电低，所以电池能够保证10年以上； 进口表的精度不仅来源于硬件也来源于软件修正； 进口表经历了100多年历史积累，国产表最多不过5年； 进口户用机械表具有标准机芯，更换容易，不影响精度 进口户用机械表无磁连接，国内表没有做到真正无磁。 进口无直管段要求，任意角度安装，国产表要求十后八。 表的原理：机械、超声波、电磁 分体式或整体式 表的口径：和系统相一致 表的流量：主要的订货参数 整体的还是分体的 空调的还是暖气的 安装在进水口还是回水口 信号输出方式：手动读数、红外光、脉冲、M-BUS 配件：测温球阀、管接头、表前过滤器、测温探头套筒 安装尺寸要求 是热量表还是流量传感器 详细产品信息 价格、功能、使用说明 具体问题咨询 客服小海
