OpenGL2与ImGui整合入门教程

搭建OpenGL2环境
整合ImGui

搭建OpenGL2环境

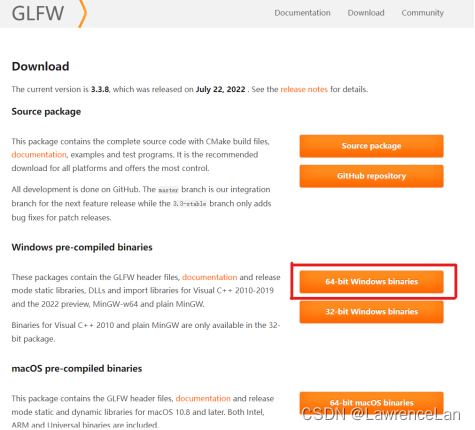

1、下载GLFW库

官网下载链接：https://www.glfw.org/download.html
在这里插入图片描述
直接下载Windows版，如果下载Source package还需要使用CMake进行编译

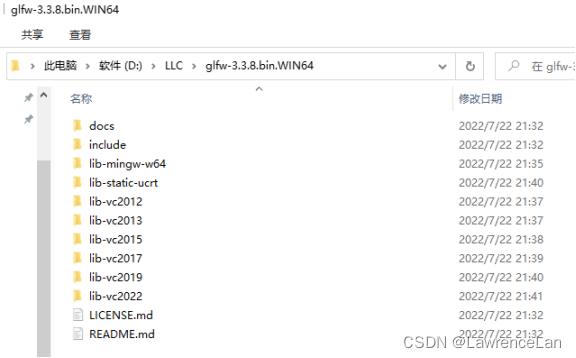

2、下载并解压包

在这里插入图片描述
我们需要的是include和与自己的vs版本相同的lib文件

3、将GLFW库拷贝到工程文件下

在这里插入图片描述

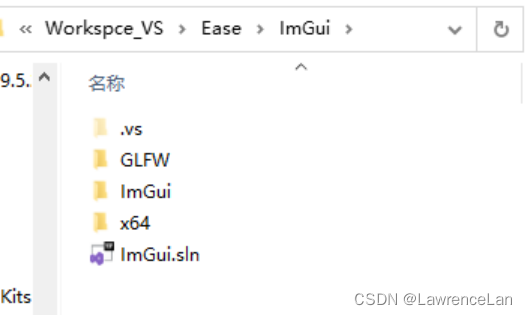

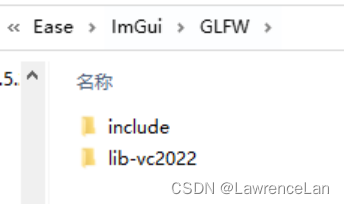

在工程文件下创建文件夹GLFW，然后将上面GLFW中的include和lib-vcxxx文件放入本工程文件下的GLFW中

4、配置到vs2022中

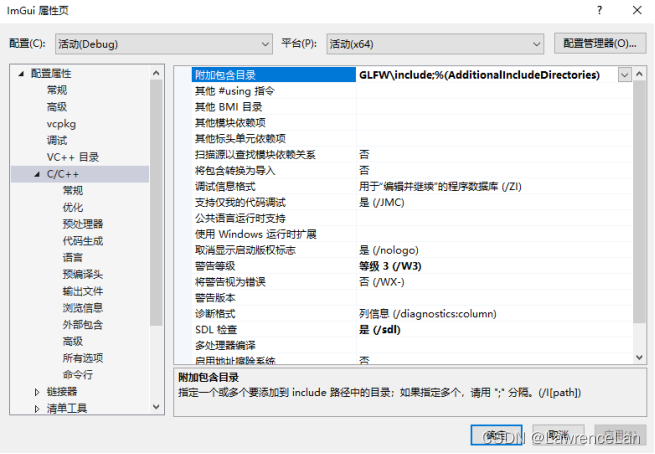

4.1 配置属性中的附加包含目录

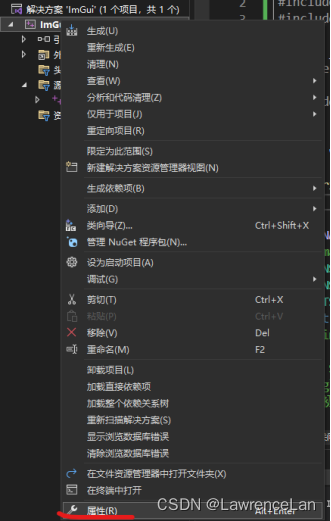

单击右键->属性->C/C+±>附加包含目录
在这里插入图片描述

这里写成GLFW\include;%(AdditionalIncludeDirectories)

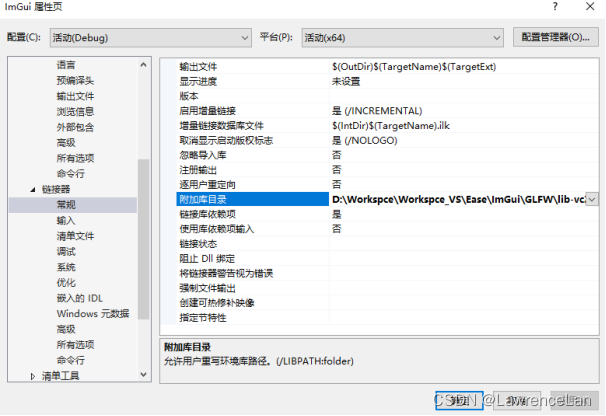

4.2 配置属性中的链接器常规属性的附加库目录

在这里插入图片描述
这里可以直接写成GLFW\lib-vc2022;%(AdditionalLibraryDirectories)
Bug:我因为这么写出现了无法打开“glfw3.lib”

解决办法：写成该工程文件的lib-vc2022的全路径
D:\Workspce\Workspce_VS\Ease\ImGui\GLFW\lib-vc2022;%(AdditionalLibraryDirectories)
在这里插入图片描述

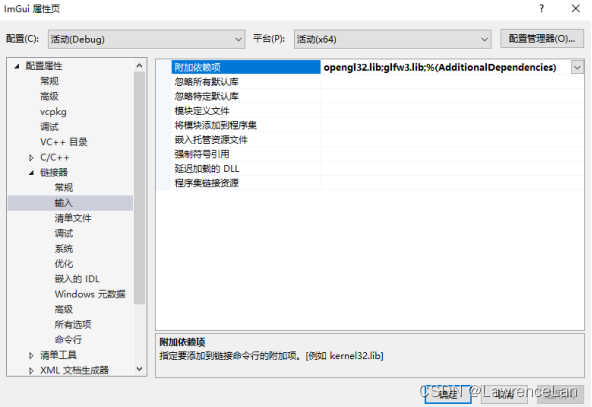

4.3 配置属性中的输入中附加依赖项

在这里插入图片描述
配置的命令：opengl32.lib;glfw3.lib;%(AdditionalDependencies)

5、窗口程序检查

因为OpenGl是窗口项目，所以如果创建的工程是console项目需要改成windows

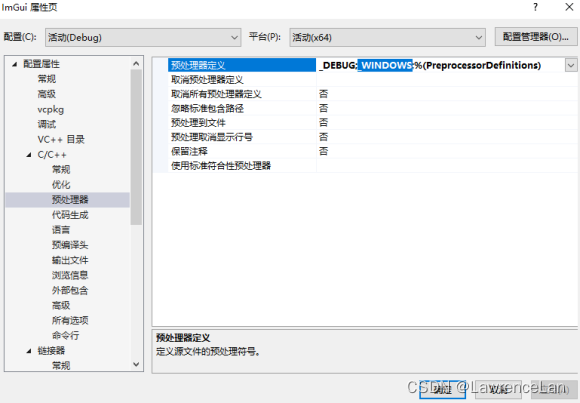

5.1 属性->C/C+±>预处理器->预处理器定义，将_CONSOLE改成_WINDOWS

在这里插入图片描述

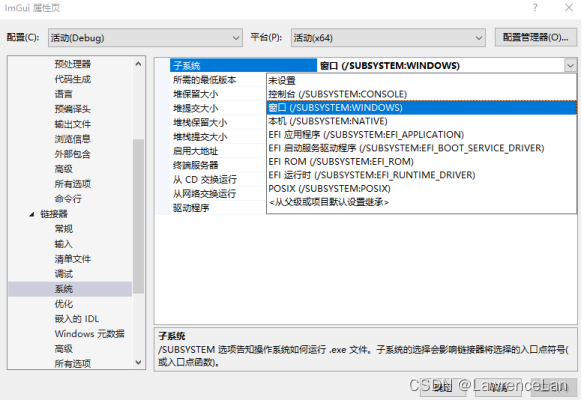

5.2 属性->链接器->系统->子系统->选择窗口

在这里插入图片描述

6、`函数入口问题`

有可能会报无法解析外部符号WinMain
在这里插入图片描述
解决方案:1、将主函数入口改成int main或者int WINAPI _tWinMain。
2、查看属性->C/C+±>代码生成->运行时库，选择多线程DLL(/MD)

到这里OpenGl就搭建成功了，使用代码进行测试

#include <stdio.h>
#include <Windows.h>
#include <tchar.h>

#ifdef __APPLE__
#define GL_SILENCE_DEPRECATION
#endif
#include <GLFW/glfw3.h>   //注意这个位置.你设置了目录直接这样引用就行.GLFW不是我们建立的文件夹.而是include里面的GLFW


static void glfw_error_callback(int error, const char* description)
{
	fprintf(stderr, "Glfw Error %d: %s\n", error, description);
}

int WINAPI _tWinMain(
	HINSTANCE hInstance,
	HINSTANCE hPrevInstance,
	LPTSTR lpCmdLine,
	int nCmdShow)
//int main()
{
	// Setup window
	//glfwSetErrorCallback(glfw_error_callback);
	//初始化OpenGl

	if (!glfwInit())
		return 1;

	//创建OpenGl窗口

	GLFWwindow* window = glfwCreateWindow(1280, 720, "IBinary", NULL, NULL);
	if (window == NULL)
		return 1;

	//设置上下文.以及进行交换.
	glfwMakeContextCurrent(window);
	glfwSwapInterval(1); // Enable vsync

	//开始进行循环.判断gl窗口是否关闭.不关闭一直循环.
	while (!glfwWindowShouldClose(window))
	{
		glfwPollEvents();            //创建接收事件,相当于消息循环.如果不加则不响应消息.

		//这些代码可以省略.加了这些代码是设置Open内部的窗口颜色什么的
			int display_w, display_h;
			glfwGetFramebufferSize(window, &display_w, &display_h);
			glViewport(0, 0, display_w, display_h);
			glClearColor(0.45f, 0.55f, 0.60f, 1.00f);
			glClear(GL_COLOR_BUFFER_BIT);

			glfwMakeContextCurrent(window);
			glfwSwapBuffers(window);
	}
// Cleanup
	glfwDestroyWindow(window);
	glfwTerminate();
	return 0;
}

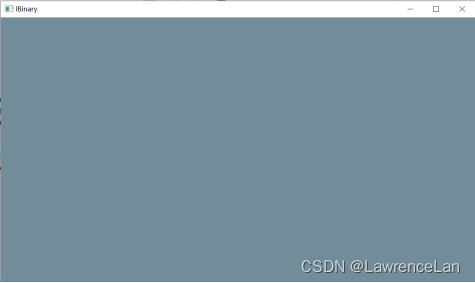

运行结果就是一个窗口
在这里插入图片描述

整合ImGui

1、下载ImGui

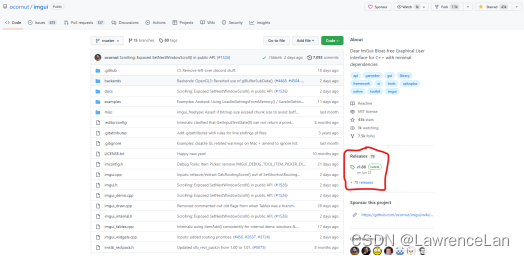

ImGUi在github上的网址：https://github.com/ocornut/imgui
在这里插入图片描述
点击Releases可以看到所有版本

下载Source code压缩包

2、配置ImGui到OpenGL2中

在这里插入图片描述

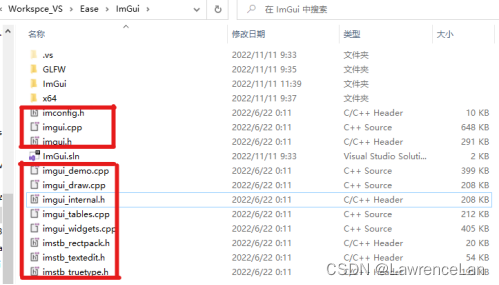

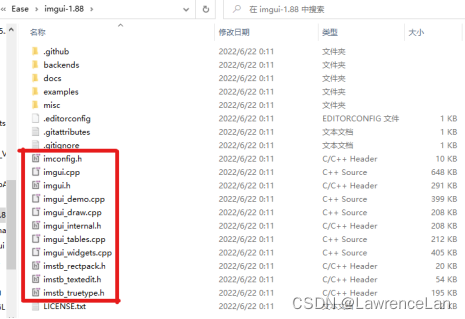

2.1 先将源代码压缩包解压，然后将上图中红框里的头文件都拷贝到工程下面

在这里插入图片描述

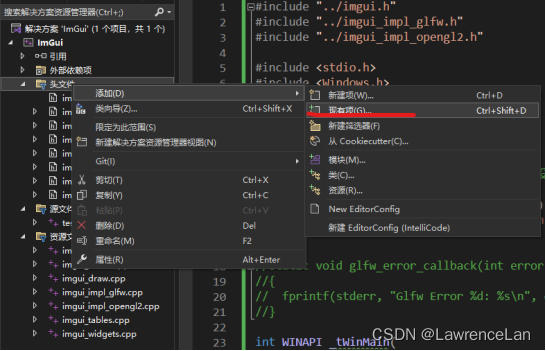

2.2 然后将.h文件添加到头文件中，.cpp文件添加到资源文件中

在这里插入图片描述

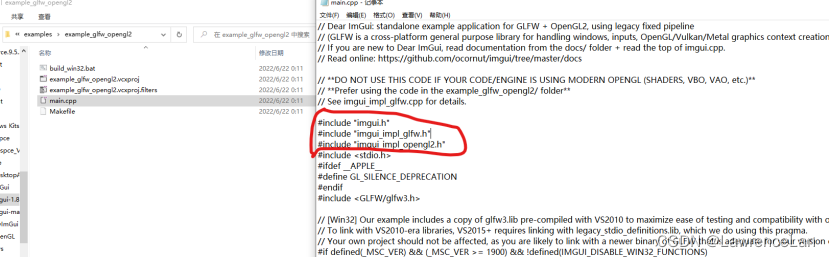

2.3 查看ImGui源代码中的example中的example_glfw_opengl2里的main.cpp还需要哪些头文件

在这里插入图片描述

2.4 还需要imgui_impl_glfw.h和imgui_impl_opengl2.h两个头文件到ImGui源代码文件夹中的backends中便可以找到两个头文件以及相应的.cpp文件

在这里插入图片描述
同2.1，将这四个文件放入工程中，注意imgui_impl_glfw.h中需要用到imgui.h头文件，所以需要把他们放到同一个文件中，不然就会出现找不到imgui.h的错误

同2.2，将.h文件在vs中添加到头文件中，.cpp添加到资源文件中

到这里将ImGui的头文件拷贝到OpenGl2中，OpenGl2与ImGui就整合完毕了，用下面代码进行测试：

#include "../imgui.h"
#include "../imgui_impl_glfw.h"
#include "../imgui_impl_opengl2.h"

#include <stdio.h>
#include <Windows.h>
#include <tchar.h>

#ifdef __APPLE__
#define GL_SILENCE_DEPRECATION
#endif
#include <GLFW/glfw3.h>   //注意这个位置.你设置了目录直接这样引用就行.GLFW不是我们建立的文件夹.而是include里面的GLFW

#if defined(_MSV_VER) && (_MSC_VER >= 1900) && !defined(IMGUI_DISABLE_WIN32_FUNCTIONS)
#pragma comment(lib,"legacy_stdio_definitons")
#endif

//static void glfw_error_callback(int error, const char* description)
//{
//	fprintf(stderr, "Glfw Error %d: %s\n", error, description);
//}

int WINAPI _tWinMain(
//int main(
	HINSTANCE hInstance,
	HINSTANCE hPrevInstance,
	LPTSTR lpCmdLine,
	int nCmdShow)
	//int main()
{
	// Setup window
	//glfwSetErrorCallback(glfw_error_callback);

	//初始化OpenGl
	if (!glfwInit())
		return 1;

	//创建OpenGl窗口

	GLFWwindow* window = glfwCreateWindow(1280, 720, "IBinary", NULL, NULL);
	if (window == NULL)
		return 1;

	//设置OpenGl上下文.以及进行交换.
	glfwMakeContextCurrent(window);
	glfwSwapInterval(1); // Enable vsync

	//设置ImGui上下文
	IMGUI_CHECKVERSION();
	ImGui::CreateContext();
	ImGuiIO& io = ImGui::GetIO(); (void)io;

	//设置颜色风格
	ImGui::StyleColorsDark();

	//Setup Platform/Render bindings
	ImGui_ImplGlfw_InitForOpenGL(window, true);
	ImGui_ImplOpenGL2_Init();

	ImVec4 clear_color = ImVec4(0.45f, 0.55f, 0.60f, 1.00f);

	//开始进行循环.判断gl窗口是否关闭.不关闭一直循环.
	while (!glfwWindowShouldClose(window))
	{
		glfwPollEvents();            //创建接收事件,相当于消息循环.如果不加则不响应消息.

		//这些代码可以省略.加了这些代码是设置Open内部的窗口颜色什么的
		/*int display_w, display_h;
		glfwGetFramebufferSize(window, &display_w, &display_h);
		glViewport(0, 0, display_w, display_h);
		glClearColor(0.45f, 0.55f, 0.60f, 1.00f);
		glClear(GL_COLOR_BUFFER_BIT);

		glfwMakeContextCurrent(window);
		glfwSwapBuffers(window);*/

		//Start the Dear ImGui frame  启动ImGui Frame框架
		ImGui_ImplOpenGL2_NewFrame();
		ImGui_ImplGlfw_NewFrame();
		ImGui::NewFrame();

		{
			//开始绘制ImGui
			ImGui::Begin("IBinary Windows");//Create a window called "Hello,world!" and append into it.
			ImGui::Text("IBinary Blog");
			//ImGui::SameLine();
			ImGui::Indent();//另一起行制表符开始绘制Button
			ImGui::Button("2222",ImVec2(100,50));

			ImGui::End();
		}

		//3.Show another simple window

		//Rendering
		ImGui::Render();

		int display_w, display_h;
		glfwGetFramebufferSize(window, &display_w, &display_h);
		glViewport(0, 0, display_w, display_h);
		glClearColor(clear_color.x, clear_color.y, clear_color.z, clear_color.w);

		ImGui_ImplOpenGL2_RenderDrawData(ImGui::GetDrawData());//必须在绘制完Open之后接着绘制Imgui
		//glUseProgram(last_program);

		glfwMakeContextCurrent(window);
		glfwSwapBuffers(window);
	}
	// Cleanup
	ImGui_ImplOpenGL2_Shutdown();
	ImGui_ImplGlfw_Shutdown();
	ImGui::DestroyContext();

	glfwDestroyWindow(window);
	glfwTerminate();
	return 0;
}
