abaqus单位_ABAQUS中的基础概念和软件默认约定介绍

ABAQUS和我们有个约定，约定了什么呢？比如自由度、单位制、应力应变等符号的含义。其实对应于ABAQUS帮助文档Abaqus Analysis User's Guide 1.2.2 Conventions，如果没有遵守这些约定，冥冥之中我们就种下错误的小种子！约定的内容总共包含：自由度、坐标系统、单位、时间尺度、曲面方向、应力与应变、旋转、自由度。

      自由度

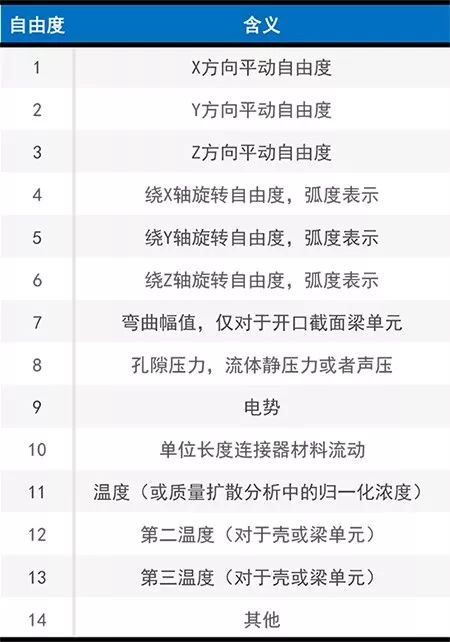

除了轴对称单元、流体单元和电磁单元以外的其他单元自由度进行如下的约定：

其中，x、y、z默认情况下是分别与系统的整体坐标系X、Y、Z相一致的，但如果使用*Transform对结点进行局部坐标系转化的话，它们将与局部坐标系中的相关坐标轴一致。Abaqus/Standard中对于壳或梁单元最多可以20个温度自由度(自由度从11到30)。

0 1 轴对称单元

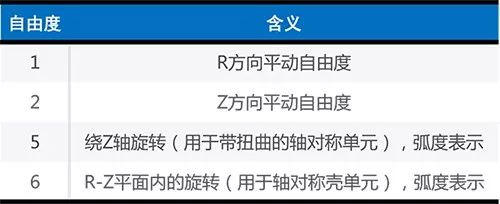

对轴对称单元的平动与旋转自由度如下规定：

用*transform进行结点坐标系转换的自由度改变同上。

0 2 可用的自由度

上述所列自由度并不是同时都能用在某一单元结点上的，不同的分析、不同的单元将拥有适合其分析的自由度，而其他自由度在某些情况下是失效的。

      坐标系统

同一般规定一样，ABAQUS采用的基本坐标系(系统整体坐标系)是直角坐标系，方向遵循右手法则。为便于各种分析，用户可以自行定义局部坐标系以便于建模、定义材料、定义载荷以及变量输出等。

• 建模中，常在node/ngen中加入*system；

• 材料中，常以*orientation进行定义局部坐标系(尤其对于壳、梁单元)；

• 载荷中，用*transform可以定义局部坐标系下的载荷；

• 输出中，先前定义的*transform(用于结点变量)与*orientation可以发挥作用。

         单位

实际上，ABAQUS没有单位的概念，它仅是通过有限元方法对矩阵进行数学运算得到结果，理论上没有什么物理意义，但各种变量从人为地角度赋予物理意义以及物理定理的数学表示，从而使得ABAQUS求解出“有意义的”的结果来，由此看来，结果是否有效，人对各种数据变量的主观把握是重要的。单位的一致性可以保证结果运算不会产生与之相关的问题。一般，ABAQUS建议用一套认可的单位制进行单位定义，比方说，国际单位制。当然，如果你愿意通过一系列的转化(转化因子可能复杂)的话，可以不遵守单位一致性的约定。

0 1 旋转及角度表示

ABAQUS中，旋转自由度 (4、5、6) 以弧度来表示，而其他角度相关的一般都以真实角度表示(如相角、*ncopy,shift中的旋转角度)，其实，便于好记的说法就是：与长度或三角运算相关的用弧度表示，与旋转相关的用角度表示。

0 2 国际单位制 (SI)

国际单位制是我们最常用的一套符合一致性要求的单位系统 (SI)。总共有七个基本单位，这里主要用到
