共模电感的工作原理
在电路设计时,经常会听到利用共模电感来抑制电源噪声,但对共模电感的工作原理却不是很理解;在看了几篇文章后才有了比较清晰的认识,特此总结起来以增强认知和理解。
- 共模电感:指在某种磁性材料的磁环上绕上同向的一对线圈;

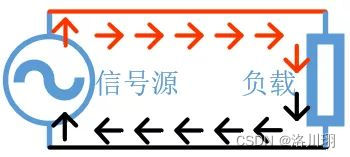

- 差模电流:在一对差分信号线上,大小相同,方向相反的一对信号,一般是电路中的工作电流,对于信号线就是信号线与信号地线之间流动的电流。
- 共模电流:在一对差分信号线上,大小相同,方向相同的一对信号(或噪音)。在电路中,一般对地噪音一般都是以共模电流的方式传输的,所以又称为共模噪声。
-
工作原理:对于电感线圈而言,当交变电流通过时,因为电磁感应而在线圈中产生磁通量;磁通量的大小和方向受电流的方向和大小相关;

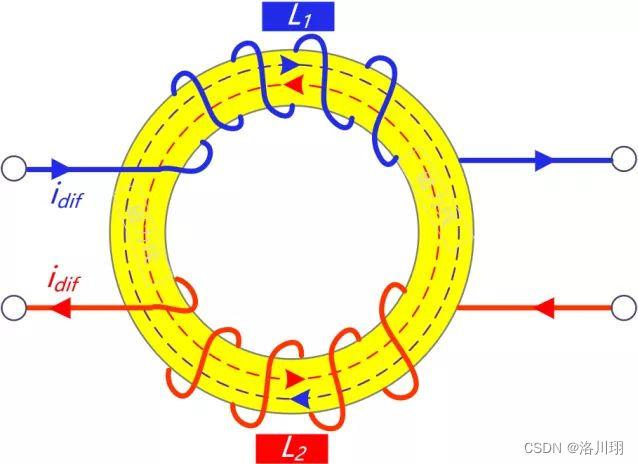

由于共模电感是同向绕制在一个磁环上的,当差模电流通过电感线圈时,产生的磁通量大小相同,方向相反,两者相互抵消,因而磁环此时的差模阻抗非常小;

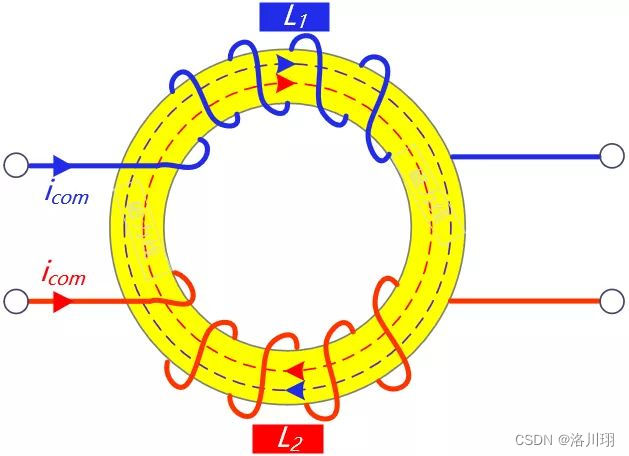

当共模电流通过时电感线圈时,磁力线的方向相同,感应的磁场增强,感抗增加,因而对共模信号的滤波作用比较显著。
使用共模电感抑制共模噪声的电路,主要就是为了增大共模回路的阻抗,使得共模电流被扼流圈所消耗和阻挡。

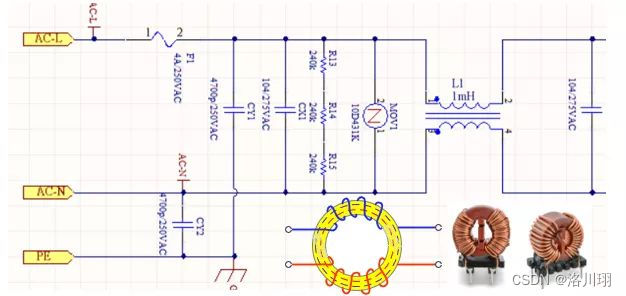

典型应用电路:
共模电感的主要参数选取
- 阻抗特性:根据所需滤波的频段,参考阻抗频率曲线,一般共模阻抗越大越好;
- 漏感:共模电感的加工工艺限制,线圈参数不可能一模一样,所以就会导致漏磁,缠身“漏感”,需要考虑差模阻抗对信号的影响。
