均值极差图控制上下限_用Excel做控制图

一、什么是控制图

控制图亦称“质量管理图”、“质量评估图”。根据数理统计原理分析和判断工序是否处于稳定状态所使用的、带有控制界限的一种质量管理图表。

控制图常用于QC(质量管理)中，可以用来评估过程是否存在异常，进而进行有效监控和防御。

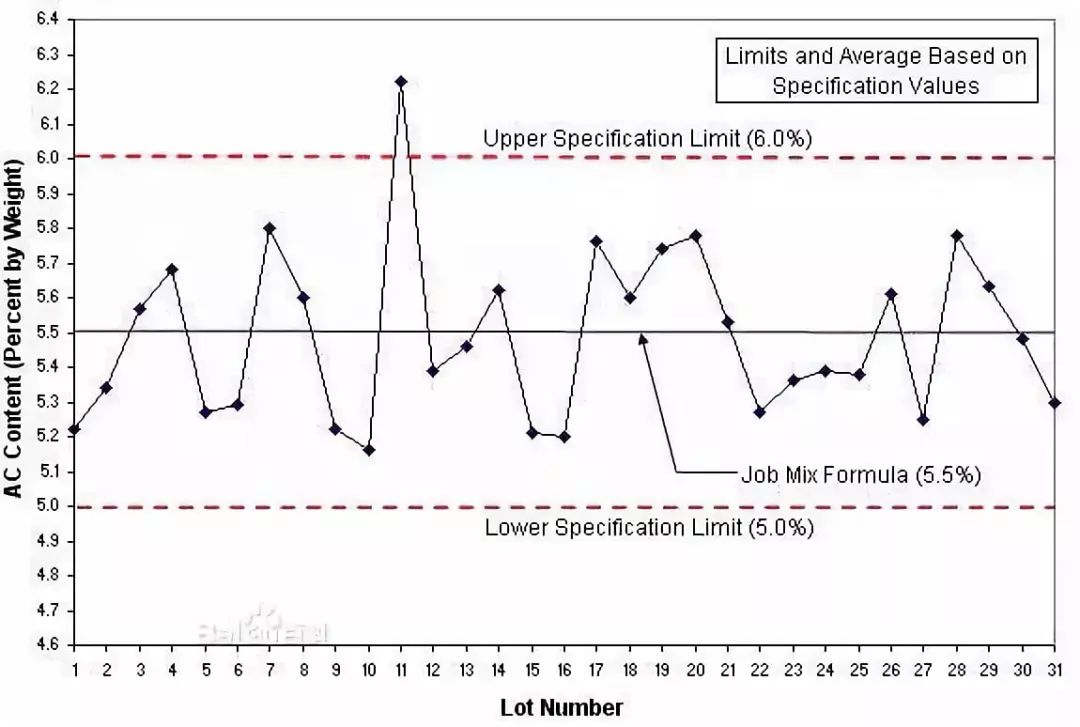

控制图由上限(UCL)、中心线(CL)和下限(LCL)组成， UCL、LCL通常控制界限设定在±3标准差的位置，中心线是所控制的统计量的平均值，点分布于上下限之间则为未出现异常，在控制范围内。

二、用Excel做控制图

以X-R控制图(均值-极差控制图)为例：

1、准备数据

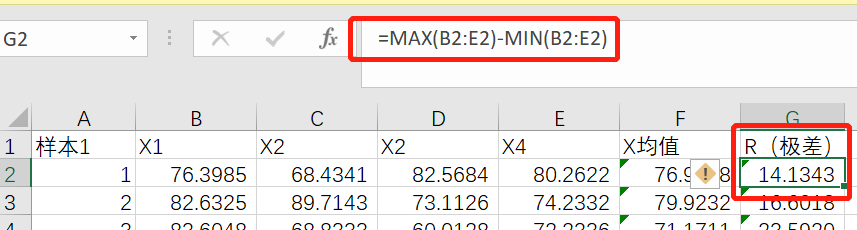

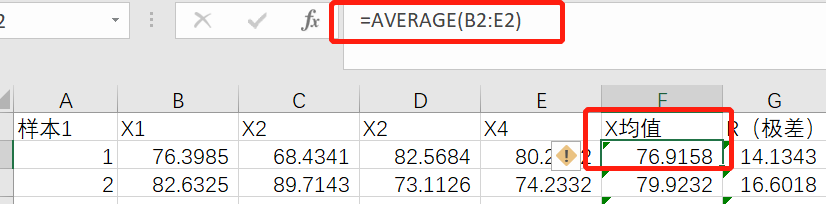

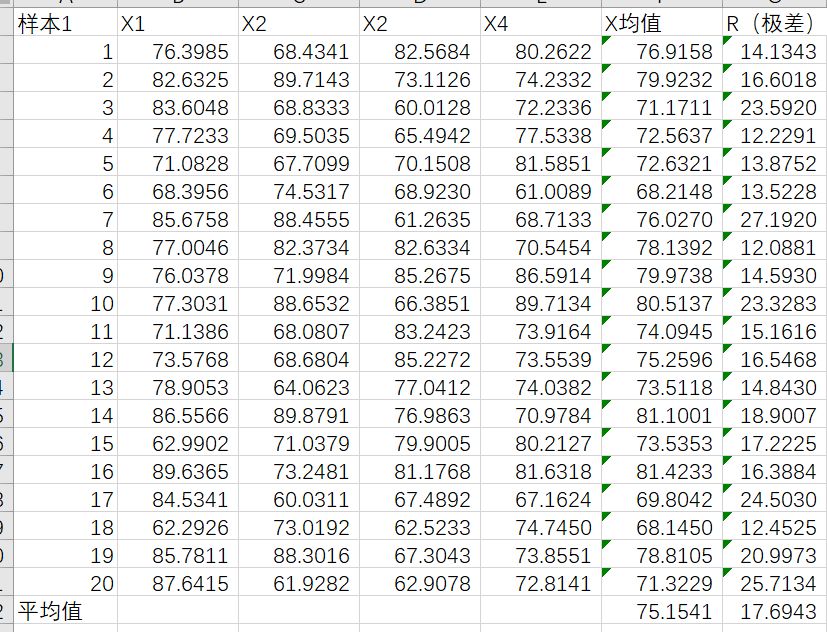

首先要有以下数据，本例中是20组样本，每个样本采集了4次数据值，分别求出每个样本的均值和极差(R)。

2、计算上下限

按以下公式求出均值和极差的上下限：

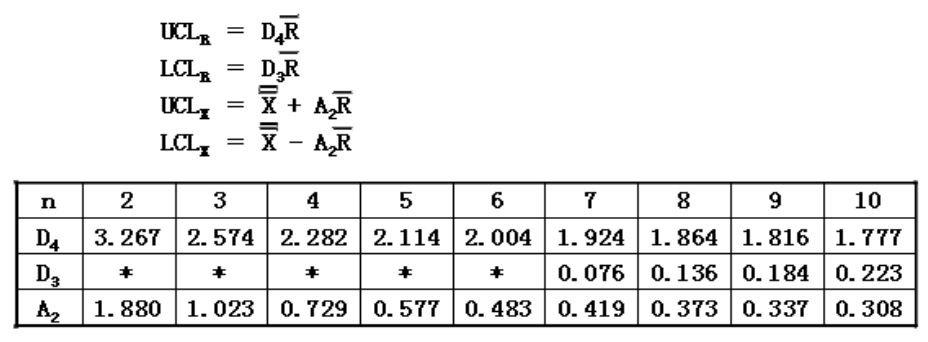

查表得出A2、D3和D4的值，n是每个样本试验的次数，这里n=4，所以A2=0.729，D3=正无穷，D4=2.282，套进公式，可以得出均值和极差的上下限值，中心线即X和R各自的均值。

同理得出极差的上下限：

3、生成控制图

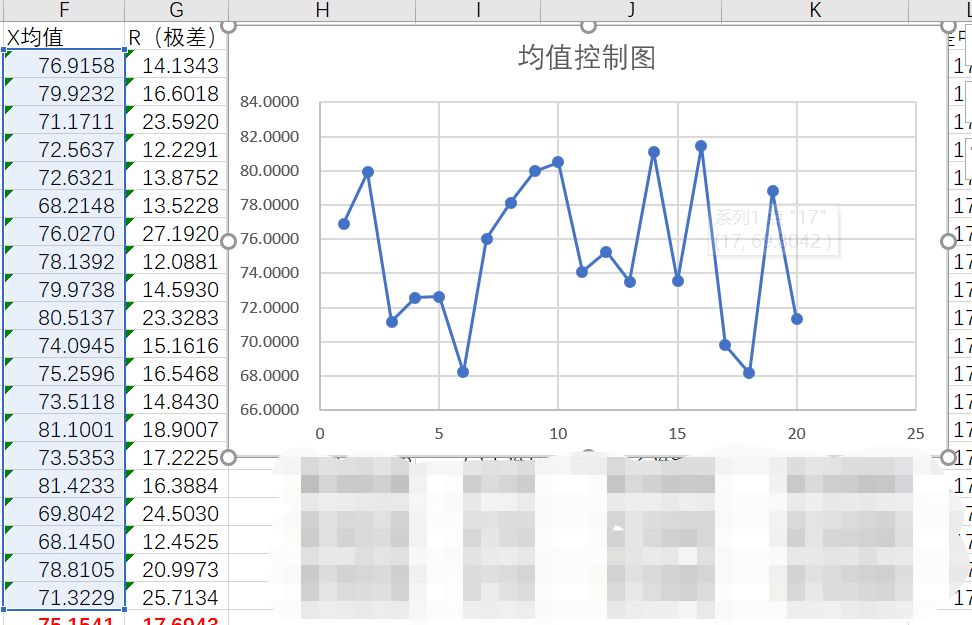

1)、控制图。将均值生成带标记的折线图。

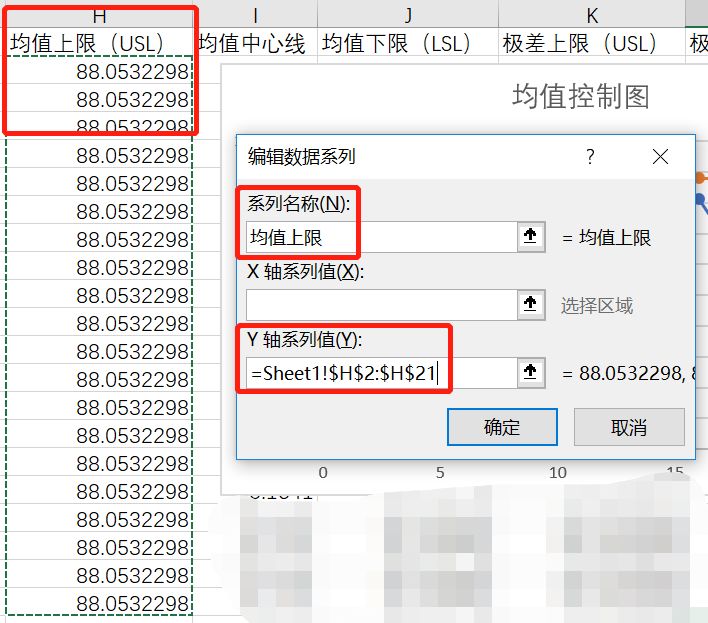

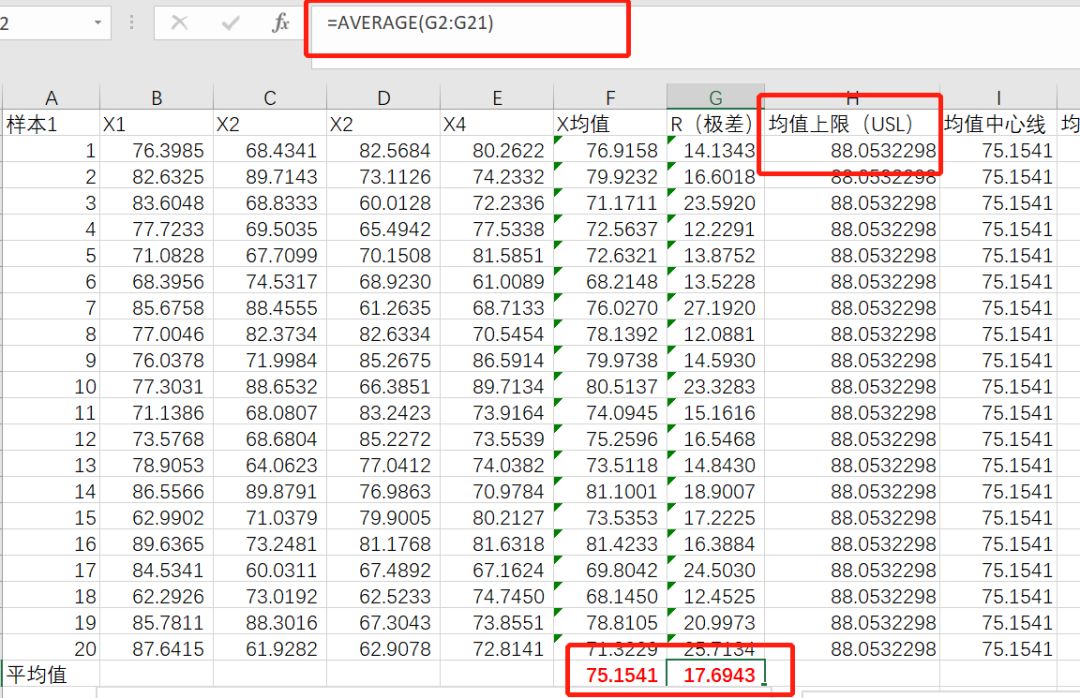

2)、控制图上限。右键选择数据，添加，系列名称改为均值上限，Y轴系列值选中刚刚算出的均值上限H一列。

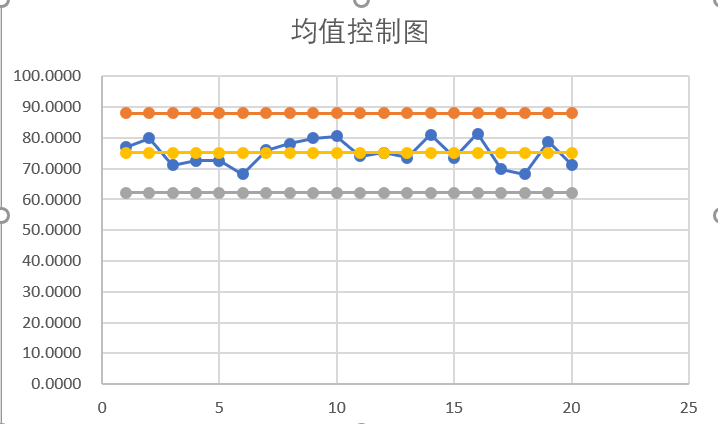

3)、控制图下限和中心线。同理，以此生成控制图下限和中心线。此时得到的图还不是很理想，再调整一下。

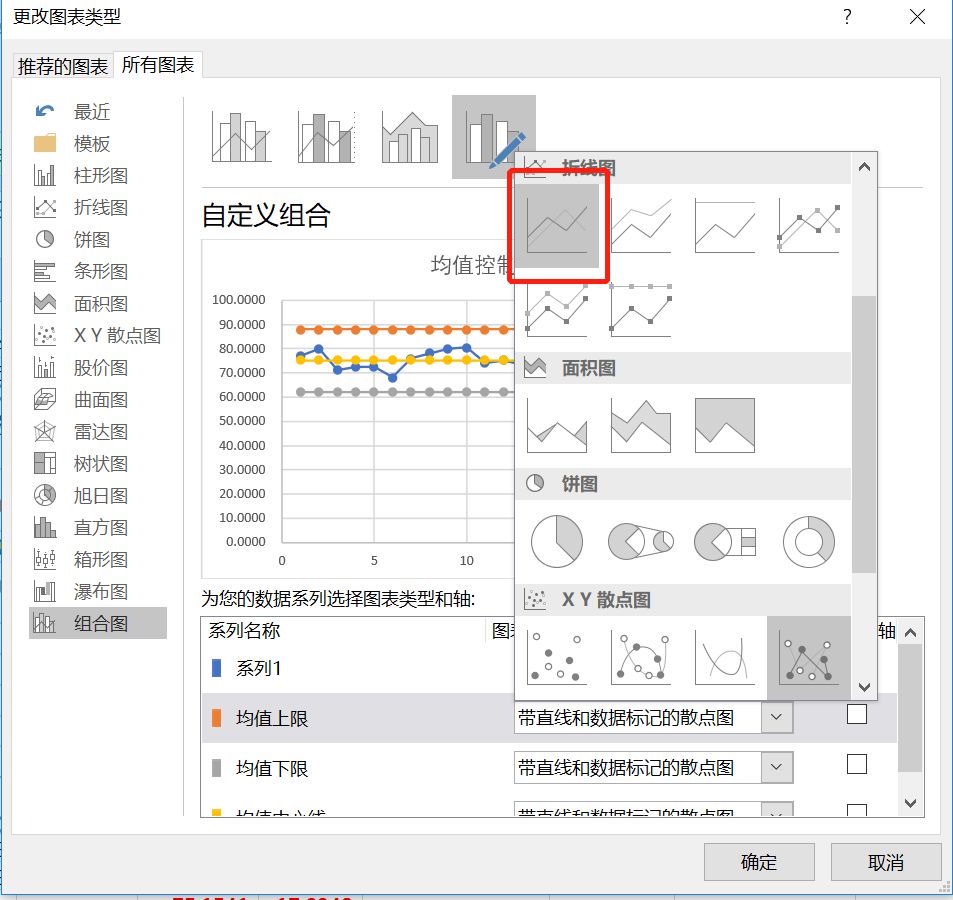

4)、微调。右键更改系列图表类型，将均值上限、下限和中心线都改成折线图。

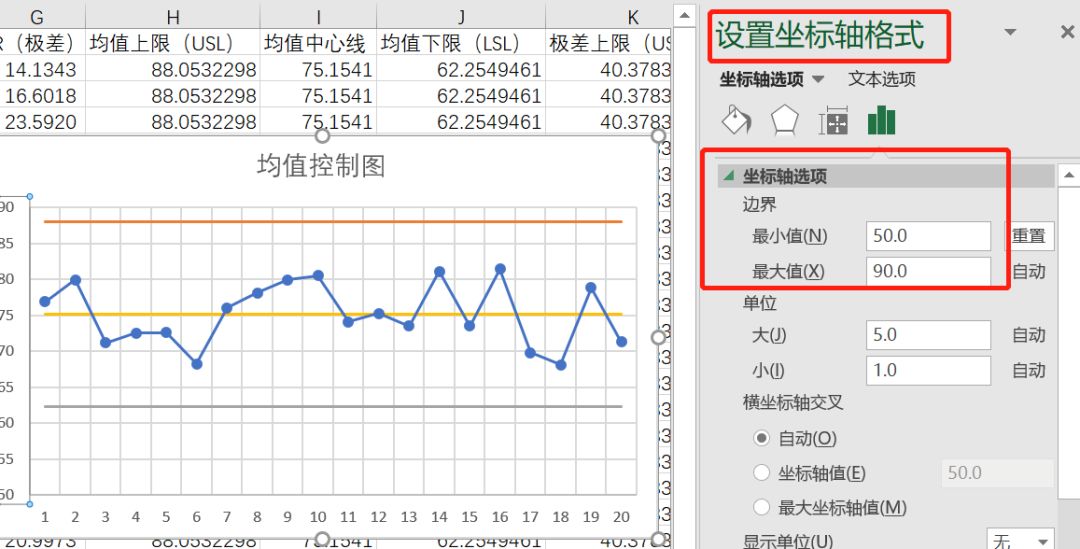

再调整一下坐标轴。双击纵坐标轴，在设置坐标轴格式中将最小值改大一些就好看了。

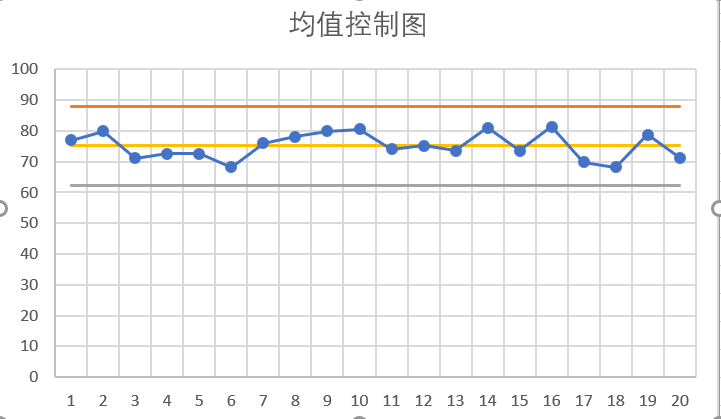

最终得到如下控制图：

三、判断控制图效果的准则

为了方便记忆，下面总结了控制图判异的八个准则：

准则1：1个点落在A区以外(点子越出控制界限)

准则2：连续9点落在中心线同一侧

准则3：连续6点递增或递减

准则4：连续14点中相邻点子总是上下交替

准则5：连续3点中有2点落在中心线同一侧B区以外

准则6：连续5点中有4点子落在中心线同一侧C区以外

准则7：连续15点落在中心线同两侧C区之内

准则8：连续8点落在中心线两侧且无1点在C区中

一句话概括就是：最好相邻的两个点两两分布在中心线两侧。
