allegro 17.4在铺铜上放置过孔队列

1、Analysis MOds设置

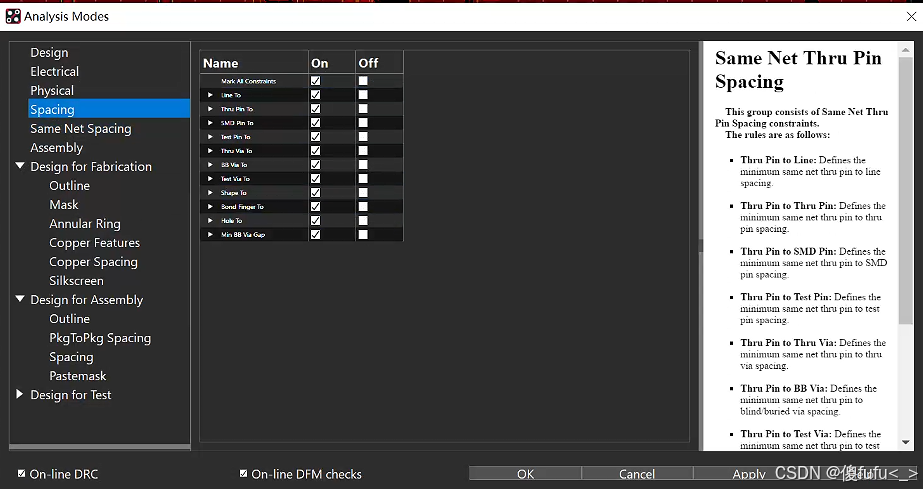

点击 Setup-constraints-Modes,把Spacing和Same Net Spacing的全部打开,点击Apply应用。
在这里插入图片描述
在这里插入图片描述

2、设置过孔队列

点击Place-Via array,在Options设置过孔队列,

勾选这3个选项
在这里插入图片描述

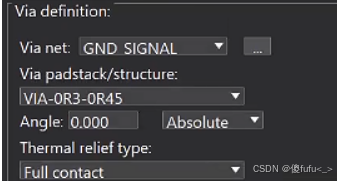

在VIa net选择过孔的网络,下面的是过孔的选择,最下面的是过孔的连接方式,全连接
在这里插入图片描述

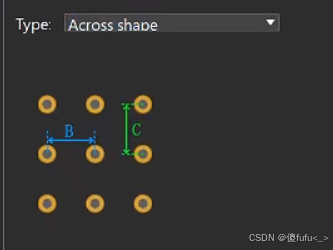

Type是过孔队列打孔的类型,可以选择沿着边框放置过孔,着走线放置过孔,沿着铺铜区域内放置过孔,这时是选择在铺铜区域内放置过孔
在这里插入图片描述

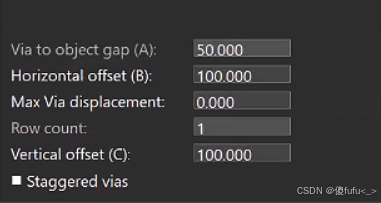

最后是设置过孔在水平和垂直的间距,这时全是100mil
在这里插入图片描述

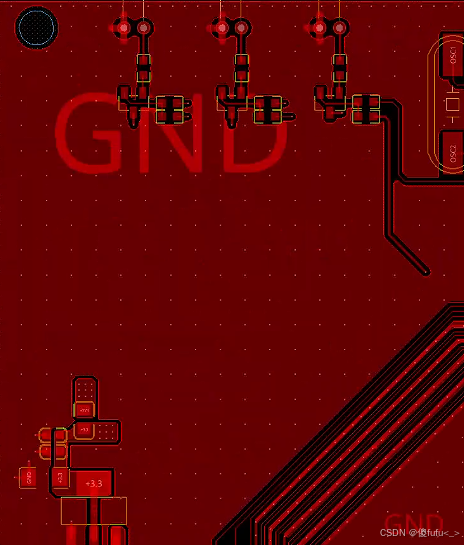

最后鼠标点击要在铺铜上放置过孔的区域上点击左键即可,效果如下图所示
在这里插入图片描述

3、把Analysis MOds设置恢复为off状态

在这里插入图片描述
