Pspice仿真（1）：入门

1.1 Pspice简介

      本人初学该软件，该教程旨在记录及供初学者参考使用，部分内容来自网络，若有侵权请联系。

        申明：该教程基于17.2版本。

        Cadence PSpice原理图仿真工具是Cadence PCB设计产品系列中的一个模块，如图1所示：

图1

1.2 Pspice仿真实例演示

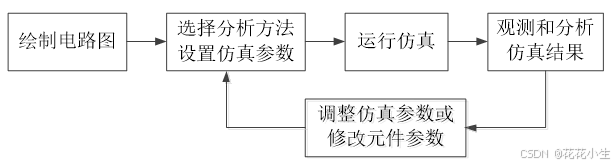

         电路仿真分析流程如图2所示，该流程包含Capture原理图绘制+Pspice仿真分析。

图2 Cadence电路仿真流程

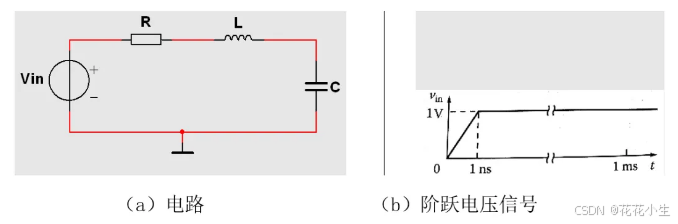

         图2(a)为RLC电路，(b)为电阻对瞬态脉冲响应的影响，下面，以RLC基本电路为例，带大家入门上述仿真流程，仿真如下：

图3 RLC电路

步骤1：启动原理图编辑器Capture CIS，创建仿真工程

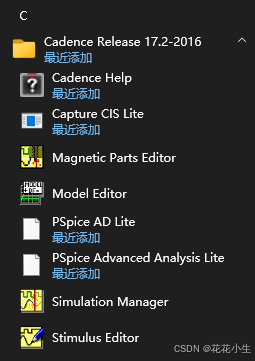

• Capture和Capture CIS都是PSpice仿真器的原理图编辑器，本教程使用更为强大的CIS编辑器。Capture CIS启动如下：开始（win键）——>C开头的应用程序——>Capture CIS Lite，如图4所示：

图4

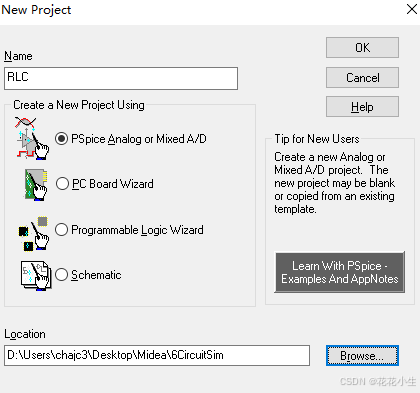

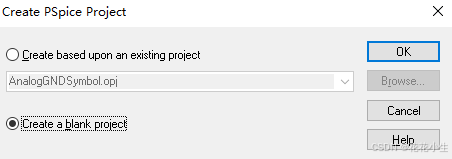

•  新建工程

图5

图6

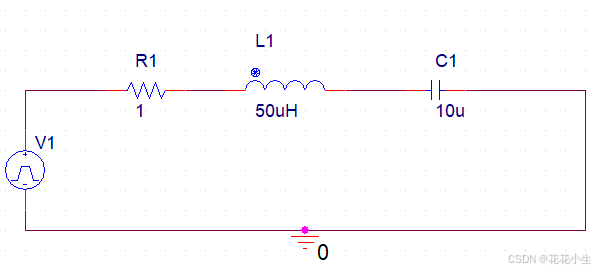

 步骤2：绘制RLC原理图

图7

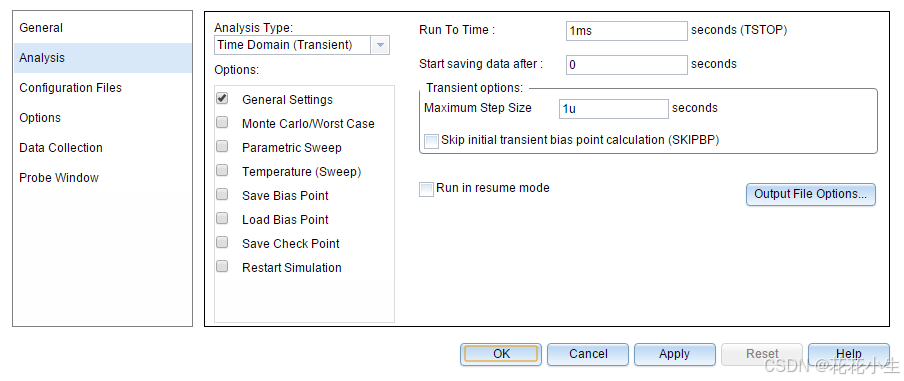

 步骤3：参数设置

• 在PSpice菜单下选择New Simulation Profile，在文本框Name中输入一个描述性的名字，如：RLC_tran
• 为了测试RLC电路的瞬态相应，用PSpice设置步长为1us,观察从0s到1ms的瞬态响应，使用最常规的瞬态分析即可。



  图8

步骤4：运行仿真

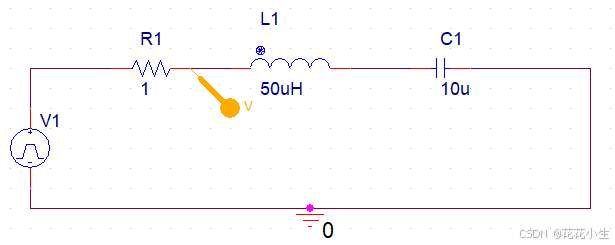

• 选择电压探针：

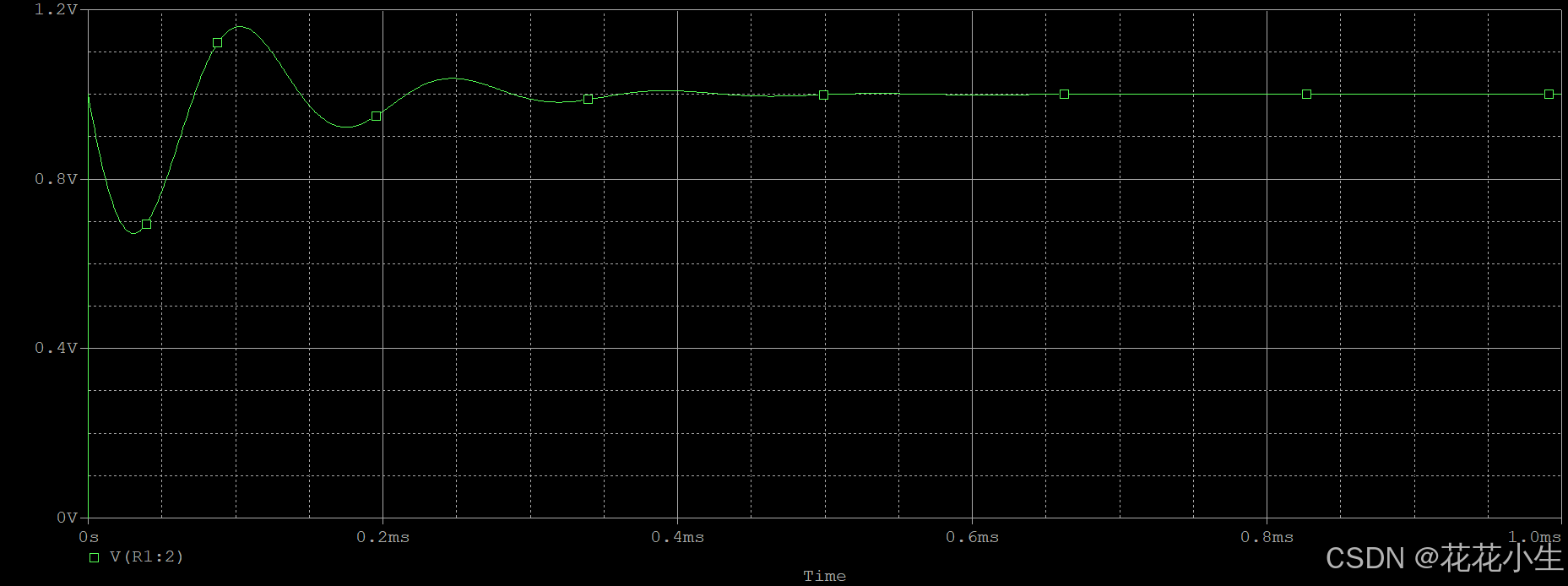

• 选择PSpice菜单下的Run命令开始运行仿真分析：

总结：本小章先简要介绍Pspice，以RLC电路为例，介绍仿真流程。仿真流程概括为：创建电路图——>设置仿真参数——>仿真
