简介：红外和可见光图像融合技术是图像处理领域的重要分支，通过结合红外图像的热特性与可见光图像的结构信息，提高图像的视觉效果和信息含量。本文将详细介绍该技术在多个领域的应用，包括军事侦察、遥感监测和医学成像等，并深入探讨小波变换在图像融合中的关键作用。文章还将涉及图像融合的处理流程，从预处理到融合后的结果输出。红外和可见光图像融合_融合_红外_红外和可见光图像融合_图像融合_小波变换

1. 红外图像特性及应用

红外图像的物理特性

红外图像是一种通过捕捉物体发出的红外辐射来形成图像的技术，它与传统的可见光图像有着本质的不同。红外辐射是电磁波谱中的一部分，其波长范围从大约700nm延伸到1mm。红外图像的获取依赖于专门的传感器，如红外摄像头，这些传感器能够探测和转换不同温度物体发出的热辐射。

成像原理

红外图像的成像原理是基于物体的温度差异。高温物体辐射出的红外能量较强，会转换成较亮的像素；而低温物体辐射出的红外能量较弱，表现为较暗的像素。与可见光图像相比，红外图像可以揭示出热量分布的细节，即使在完全黑暗的环境中也能捕捉到图像。

应用领域

红外图像的应用领域广泛，包括夜间监控、军事侦察、消防、医疗成像、工业检测等。在夜间监控中，红外摄像头可以清晰地捕捉到环境中的温差，即便在没有可见光源的情况下也能提供清晰的图像。在医疗领域，红外成像可以帮助检测人体的热分布，从而评估某些疾病的存在。这些应用得益于红外图像的独特物理特性和成像原理。

2. 可见光图像特性及应用

可见光图像的特点

可见光图像涵盖了人类视觉感知的核心部分，它包含了从红到紫的光谱信息。这些图像的特点包括但不限于：

颜色丰富性 ：可见光图像包含了自然界中的各种颜色，使得这些图像非常贴近人类视觉的感知。颜色不仅用于美观，还能传递温度、环境等多种信息。
细节清晰度 ：高清晰度可见光图像能够捕捉到极小的细节，这在医学成像、显微镜观察等领域尤为重要。
信息密度 ：可见光图像含有大量的场景信息，如亮度、对比度、饱和度等，这些都对图像的内容解读具有指导意义。

可见光图像在日常生活中的应用

在日常生活中，可见光图像的应用无处不在，包括但不限于以下几个方面：

摄影与电影

摄影与电影制作依赖于可见光图像来记录和呈现视觉故事。高质量的图像能够捕捉到场景的氛围、情感以及时间的流逝。

安全监控

安全监控系统通过可见光摄像头捕捉实时图像，以监控公共区域和私人财产。图像能够帮助识别不寻常的行为和事件，并为安全提供证据。

交通运输

在交通运输领域，可见光图像被用于监控交通流量，以及在自动驾驶技术中进行车辆和行人的识别。

科学研究

在科学研究中，可见光图像被用于显微镜成像、卫星遥感以及天文学中对天体的观测。

可见光图像在科学研究中的应用

医学成像

在医学领域，可见光图像用于皮肤病变的检测、组织切片的分析以及细胞结构的观察。

生态与环境监测

可见光图像广泛应用于生态环境的监测。通过分析陆地和水面的颜色变化，研究者能够监测植被生长、水质变化以及动物活动。

天文学

在天文学中，可见光图像帮助科学家研究恒星、星系、行星等天体的结构和演化。

材料科学

材料科学中，可见光图像用于观察和分析材料表面的细节，以及评估材料的光学特性。

图像处理技术

图像处理技术极大地扩展了可见光图像在各种领域的应用。以下是一些关键的图像处理技术及其应用：

图像增强

通过增加图像的对比度和亮度，使得图像中的细节更容易被观察。这在医学成像和安全监控领域尤为重要。

图像分割

图像分割是将图像中的对象从背景中分离出来的过程。这在自动驾驶、医疗图像分析等领域非常重要。

特征提取

特征提取是识别图像中具有特定信息的区域或模式的过程。这在生物识别技术和模式识别中经常被使用。

图像重建

通过已有的图像信息，使用算法重建丢失的图像细节。在医学成像中，这可以用来重建MRI或CT扫描图像。

可见光图像的采集与处理

采集高质量的可见光图像需要专业的相机设备和良好的拍摄环境。图像的存储格式通常为JPEG或PNG，这些格式能够保留图像的颜色和细节信息。

图像处理通常在计算机上使用软件来完成。例如，使用Photoshop进行图像编辑，或者使用OpenCV进行图像分析。

代码块示例

在使用OpenCV进行图像处理时，以下是Python语言的一个简单示例代码块，用于读取图像并将其转换为灰度图像：

import cv2

# 读取图片
image = cv2.imread('path_to_image.jpg')

# 将图片转换为灰度图
gray_image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# 显示图片
cv2.imshow('Original Image', image)
cv2.imshow('Grayscale Image', gray_image)

cv2.waitKey(0)
cv2.destroyAllWindows()

逻辑分析和参数说明

导入OpenCV模块，该模块包含了处理图像所需的函数库。
使用 cv2.imread() 函数读取图像，其中参数是图像文件的路径。
cv2.cvtColor() 函数用于转换图像颜色空间， cv2.COLOR_BGR2GRAY 表示将BGR颜色空间转换为灰度颜色空间。
cv2.imshow() 函数用于在窗口中显示图像，可以同时显示原始图像和处理后的图像。
cv2.waitKey(0) 等待任何按键， cv2.destroyAllWindows() 用于关闭所有窗口。

表格展示

在图像处理中，各种图像格式具有不同的特点和应用场景。以下是一个简单的表格，比较了常见的几种图像格式：

| 图像格式 | 特点 | 应用场景 | |----------|----------------------|----------------------| | JPEG | 压缩图像，丢失细节 | 网络传输和摄影 | | PNG | 无损压缩，支持透明度 | 网页设计和图形设计 | | BMP | 无压缩，保留所有原始数据 | 图像编辑和设计 | | TIFF | 未压缩或压缩，高质量 | 印刷和高端图像编辑 | | GIF | 有限颜色，支持动画 | 网络动画和简单图形设计 |

通过上述章节内容的介绍，可见光图像的多样特性和广泛应用得到了详细的展现，同时也强调了图像处理技术在提取和增强这些图像中的关键作用。接下来的章节将会讨论图像融合的定义及其在不同领域的应用目的和意义。

3. 图像融合定义与目的

3.1 图像融合的基本概念

图像融合是现代图像处理和分析的重要分支，它涉及结合来自同一场景的多个图像或传感器数据，以增强对场景的理解或提取更多信息。图像融合技术能够利用不同图像的互补特性，生成一个质量更高、信息更丰富的单一图像，为分析和决策过程提供支持。

融合过程涉及的技术包括但不限于：

像素级融合 ：直接操作像素值，生成含有两个源图像数据的单一图像。
特征级融合 ：结合了图像中提取的特征，如边缘、角点等。
决策级融合 ：在更高层次上，对各个图像的分类或识别结果进行综合决策。

3.2 图像融合的分类

图像融合按照处理级别可以分为以下几类：

3.2.1 早期融合与晚期融合

早期融合 ：在特征提取之前直接将图像进行融合，这种方法在信息整合阶段较为简单，但可能会造成信息的丢失。
晚期融合 ：在特征提取或决策层面进行，允许对每个源图像的信息进行单独处理和分析，融合过程更为复杂，但通常能保留更多的信息。

3.2.2 空间融合与频率融合

空间融合 ：直接在空间域内操作图像像素，适用于需要保持场景几何结构的场景。
频率融合 ：在变换域（如傅里叶变换或小波变换域）内操作图像，这允许对不同频段的信息进行分别处理。

3.3 图像融合的目的

图像融合的目的广泛，其中包括但不限于：

3.3.1 增强视觉信息

融合后的图像可以提高视觉信息的质量，使得目标更加清晰、易于识别，这对于监控、遥感、医学影像等领域非常重要。

3.3.2 提高目标识别准确性

通过融合不同传感器的信息，可以提供更加丰富的数据源，帮助提高目标识别和分类的准确性。

3.3.3 拓展应用场景

图像融合可以将不同条件或时间点拍摄的图像结合起来，用于增强现实（AR）和虚拟现实（VR）等新兴应用。

3.4 图像融合的发展历史

图像融合技术的发展历史可以追溯到20世纪70年代。最初主要在遥感领域应用，例如，将不同波段的卫星图像结合起来，以提高对地面特征的识别能力。随着时间的发展，图像融合技术逐渐扩展到医疗成像、机器视觉、自动驾驶等领域，并且不断有新的算法和理论出现。

3.5 图像融合的应用实例

下面，通过一个医学图像融合的例子，展示图像融合的应用。

3.5.1 医学图像融合应用实例

在医学领域，图像融合技术可以将来自不同成像模态（如CT、MRI）的图像结合起来，以提供更全面的解剖结构视图。例如，CT扫描提供有关骨骼结构的清晰图像，而MRI扫描则显示软组织的详细信息。通过图像融合，可以将两种图像结合，帮助医生更准确地定位病灶、规划手术路径等。

3.5.2 应用实例中的技术运用

为了实现医学图像融合，通常采用以下步骤：

图像预处理 ：包括图像配准和标准化，确保来自不同成像设备的图像在几何空间和强度上对齐。
融合算法选择 ：根据应用场景选择合适的融合算法，例如加权平均、主成分分析（PCA）、小波变换等。
融合效果评估 ：通过定量分析和医生的专业评估来评价融合图像的质量。

graph LR
A[图像预处理] --> B[图像配准]
B --> C[标准化处理]
C --> D[选择融合算法]
D --> E[加权平均融合]
D --> F[主成分分析融合]
D --> G[小波变换融合]
E --> H[融合效果评估]
F --> H
G --> H

上图展示了一个典型的医学图像融合流程。

3.5.3 代码块示例

下面是一个简单的Python代码示例，使用加权平均方法来融合两幅图像：

import cv2
import numpy as np

# 读取图像
image1 = cv2.imread('image1.jpg', 0)  # 假设image1是CT图像
image2 = cv2.imread('image2.jpg', 0)  # 假设image2是MRI图像

# 预处理步骤（例如，直方图均衡化）可以在这里添加

# 加权融合
alpha = 0.5
beta = 1 - alpha
fused_image = cv2.addWeighted(image1, alpha, image2, beta, 0)

# 显示融合后的图像
cv2.imshow('Fused Image', fused_image)
cv2.waitKey(0)
cv2.destroyAllWindows()

在这段代码中， cv2.addWeighted 函数执行实际的加权平均融合操作。 alpha 和 beta 分别表示两幅图像的权重，它们的和为1。通过调整这两个参数可以控制不同图像在最终融合图像中的影响力。

3.5.4 结果分析

融合效果评估是图像融合流程中不可或缺的一部分。评估可以通过多种方式完成：

定量分析 ：通过统计指标，如对比度、边缘保持指数（EPI）、互信息等来衡量。
定性分析 ：通过专家评估融合图像的视觉质量和诊断价值。

3.5.5 总结

通过上述医学图像融合的应用实例，我们可以看到图像融合技术在实际问题中发挥的巨大作用。它不仅能够帮助提高图像的视觉质量，还能通过组合不同来源的信息来辅助决策，增强应用场景的适应性。

4. 红外与可见光图像融合的优势

图像融合技术是数字图像处理领域的一个重要分支，它结合了来自多个源图像的信息以获得更丰富的信息内容。红外与可见光图像融合作为其中的一个应用实例，近年来因其在提高图像质量、增强视觉效果以及增强场景理解能力方面的显著优势而备受关注。本章节将深入分析红外与可见光图像融合相较于单一图像的优势，并探讨这些优势在具体应用场景中的表现和价值。

4.1 提升视觉效果与细节展现

红外图像与可见光图像各有其独特的视觉优势。红外图像擅长揭示温度分布差异，而可见光图像则能够提供丰富的色彩和纹理信息。通过图像融合技术，可以将这两种图像的优势结合起来，从而得到一幅既包含温度信息又不失色彩细节的复合图像。

4.1.1 增强的视觉对比度

红外图像中，因为温度差异而产生的亮暗对比可以提供关于物体或场景的额外信息。然而，这种图像往往缺乏色彩细节。将红外图像与可见光图像融合，可以使得温度差异在保持原有对比度的同时，与实际的场景色彩相结合，从而得到更加直观和丰富的视觉效果。

4.1.2 保留关键细节

在可见光图像中，环境光线下的物体纹理和结构信息清晰可见。融合处理后，这些关键的细节可以得到保留，结合红外图像提供的温度信息，形成一个全面的场景描述。对于需要同时关注场景结构和温度特征的应用而言，这种融合具有重大意义。

4.2 提高目标识别准确性

图像融合技术在目标识别和跟踪中发挥着重要作用，尤其是在夜间或光线条件不佳的环境中。将红外和可见光图像融合，可以提供更多的特征信息，从而提高识别和跟踪任务的准确性。

4.2.1 融合特征提取

在图像融合过程中，可以同时提取可见光图像的纹理特征和红外图像的温度特征。这些特征的融合使用在机器学习算法中，有助于提高目标检测和分类任务的性能。例如，在自动驾驶车辆的视觉系统中，融合图像可以用来更好地识别行人和其他车辆，即使在夜间或雾天。

4.2.2 环境适应性增强

融合后的图像在不同环境下均能提供稳定且丰富的特征信息。这意味着无论是在夜间还是白天，无论是晴天还是阴雨天，融合图像都能够提供一致的信息，从而减少了环境变化对目标识别准确性的负面影响。

4.3 拓展应用场景

红外与可见光图像的融合不仅提升了图像质量，还极大地拓展了图像的应用场景。无论是在安全监控、医疗诊断还是在遥感探测等方面，融合图像都显示出了其独特的优势。

4.3.1 安全监控

在安全监控领域，融合图像可以提高监控系统的有效性。例如，在夜间或低光照条件下，监控系统通常难以捕捉清晰图像。通过融合红外和可见光图像，监控系统能够在任何光照条件下提供清晰、信息丰富的图像，从而提高监控效率。

4.3.2 医疗诊断

在医疗领域，红外与可见光图像融合技术同样展现了其潜力。例如，某些皮肤病变在红外图像中会显示出不同的热模式，与可见光图像融合后，这些热模式与病变的具体位置和范围相结合，有助于更精确地进行诊断。

4.3.3 遥感探测

在遥感探测领域，多传感器图像融合可以带来更全面的环境信息。红外图像在探测地表温度和植被覆盖情况方面具有独特的优势，而可见光图像则提供了地理标志和地貌特征。融合这些信息可以更好地应用于灾害监测、土地使用和农业管理等领域。

4.4 实际应用中的表现与价值

在实际应用中，红外与可见光图像融合不仅带来了理论上的优势，而且通过具体的案例展现了其价值。

4.4.1 案例分析

例如，在工业检测中，红外图像可以帮助检测机械故障中的热点，而可见光图像则提供了设备的外观细节。融合这两种图像，检测人员可以更准确地定位问题所在，避免了错误的判断和不必要的拆解检查。

4.4.2 成本效益分析

此外，图像融合技术还具有显著的成本效益。通过融合红外与可见光图像，可以在不增加额外传感器的情况下获取更多的信息，这降低了系统的复杂性和成本。这对于预算有限的项目尤其有价值。

4.5 小结

综上所述，红外与可见光图像融合带来了视觉效果的提升、目标识别准确性的增强以及应用场景的拓展。这些优势不仅在理论上具有重要意义，在实际应用中也展现了其巨大的应用价值和商业潜力。随着技术的不断发展和成熟，可以预见，图像融合技术将在更多领域发挥其不可替代的作用。

在后续章节中，我们将详细探讨小波变换在图像融合中的具体应用，以及该技术在提升图像融合质量方面所起到的关键作用。

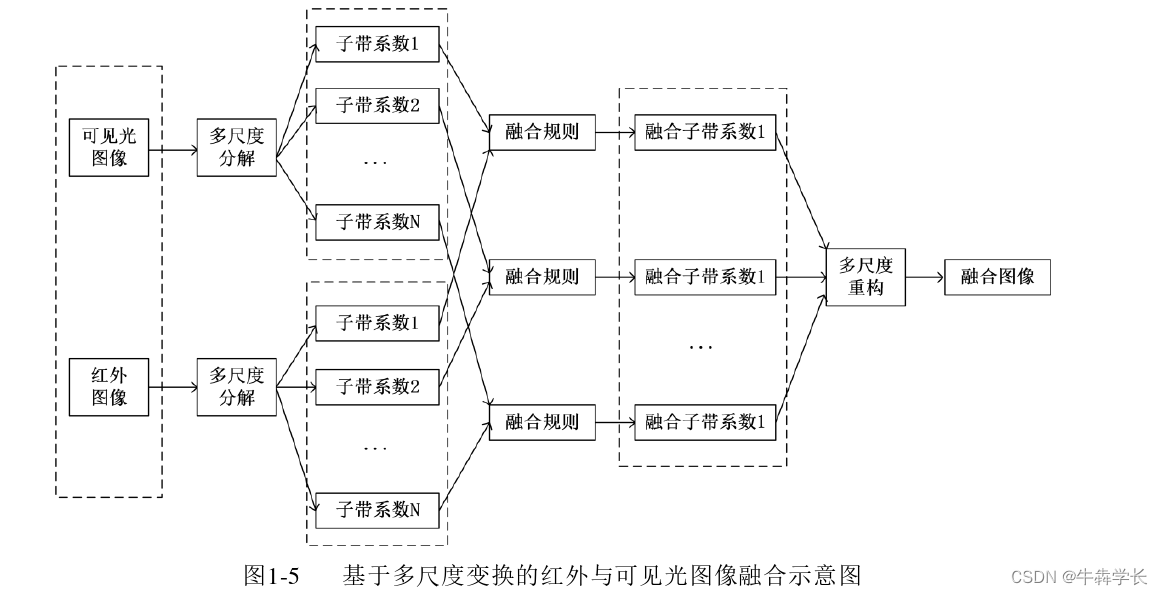

5. 小波变换在图像融合中的应用

小波变换是一种时间频率分析方法，它能够提供一种既具有时域特征又具有频域特征的分析框架。在图像处理领域，小波变换在多尺度和多方向性方面的优势，使得其成为图像融合中不可或缺的工具。本章将深入探讨小波变换的理论基础，并分析其在红外与可见光图像融合中的应用方法和作用。

5.1 小波变换的基本理论

小波变换的核心在于通过不同的尺度和位置的变换函数来分析信号。它将信号分解成一系列小波函数，每个小波函数对应特定的尺度和位置。这种方法能够提供信号在局部的频率信息，这是傅里叶变换所无法提供的。

小波函数的选择有多种，例如Haar小波、Daubechies小波等。每种小波函数都有其特定的特性，适用于不同的应用场景。

5.1.1 连续小波变换 (CWT)

连续小波变换将信号与一系列缩放和平移的小波函数进行卷积。其数学表达式为： [ W(a,b) = \int_{-\infty}^{+\infty} f(t) \frac{1}{\sqrt{|a|}} \psi\left(\frac{t-b}{a}\right) dt ] 其中，(a) 为尺度参数，(b) 为平移参数，(\psi) 为小波函数。
