样条曲线_SolidWorks样条曲线以及套合样条曲线的使用

---

建模步骤：

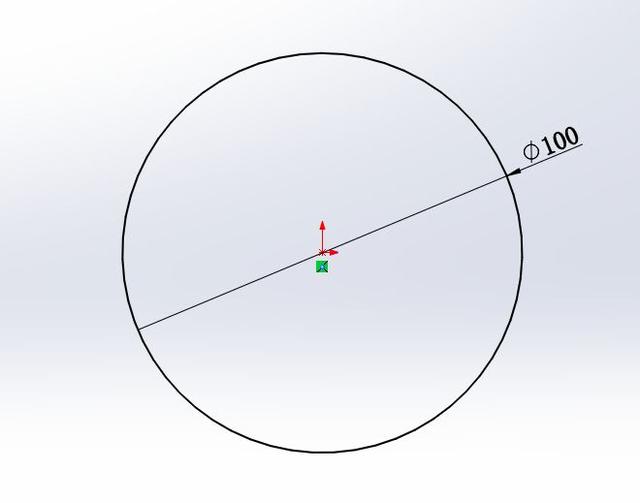

1.上视基准面画圆。

螺旋线——螺距和圈数——圈数：19.75(不能用整数)——起始角度：0度——顺时针

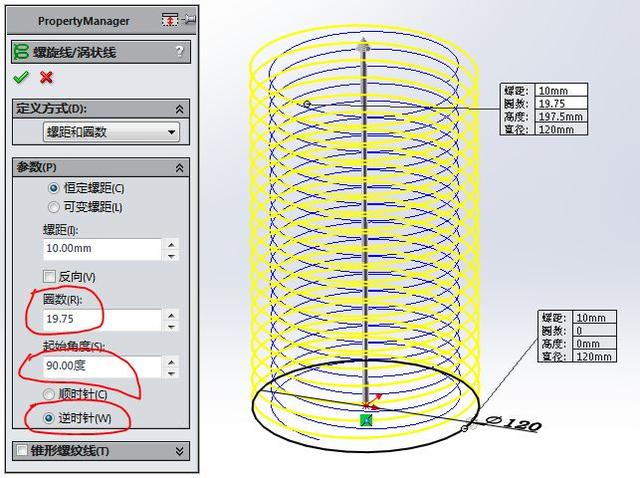

2.上视基准面，画直径120的圆，螺旋线——圈数：19.75——起始角度：90度——逆时针 。

如果上面两个螺旋线的圈数用20圈整数的话，这两个端点就会在一个面上

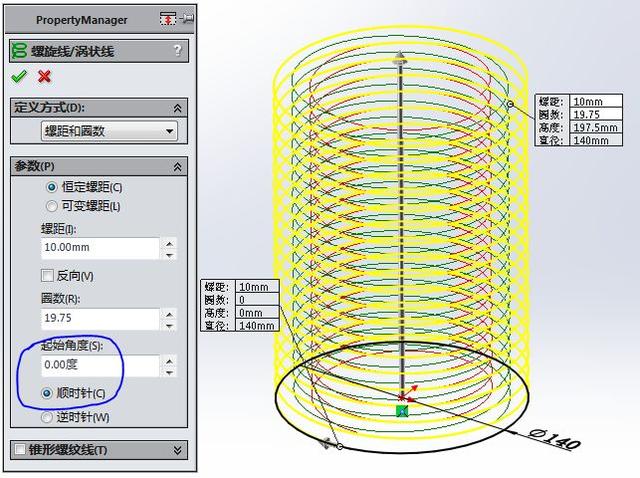

3.在上基准面上画直径140的圆。螺旋线——螺距和圈数——圈数：19.75——起始角度：0度——顺时针

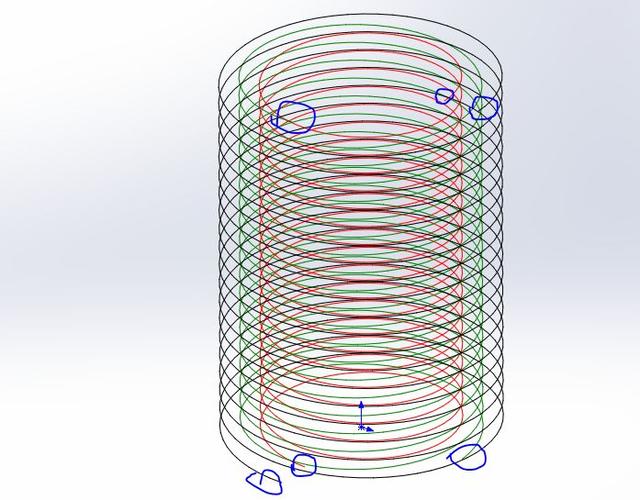

内圈和外圈的端点在一个面上，中间圈是错开的

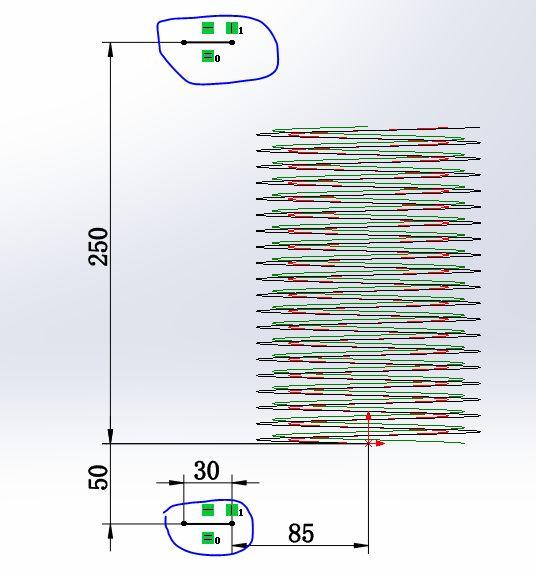

4.在前视面上画两段直线。

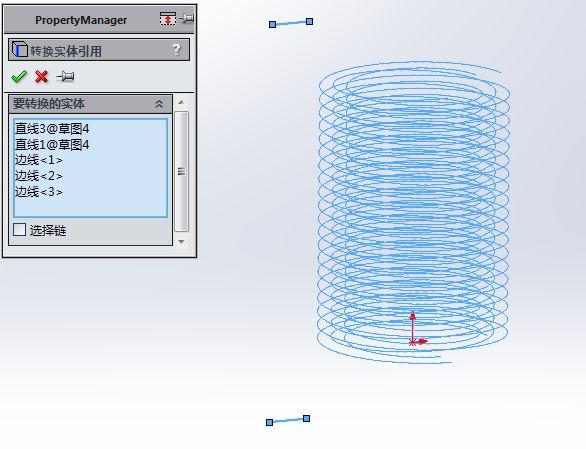

5.进入3D草绘，转换实体引用所有的线。(隐藏螺旋线和上一步的草图)

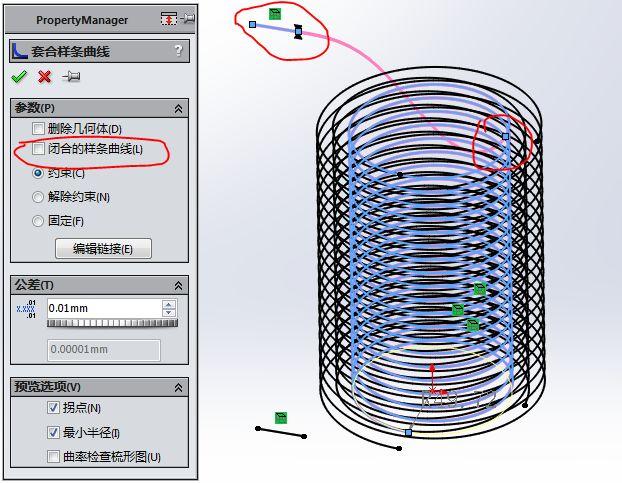

6.套合样条曲线(没有退出3D草图)，去掉闭合，点直线和内圈。(套合样条曲线在工具——样条曲线工具里面)

继续套合样条曲线，直线和外圈

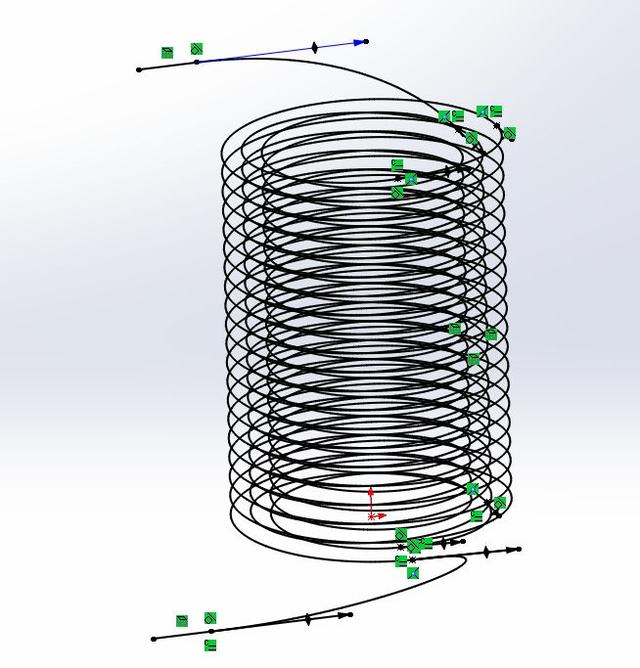

继续套合样条曲线，上的的外圈和中间，下端的内圈和中间

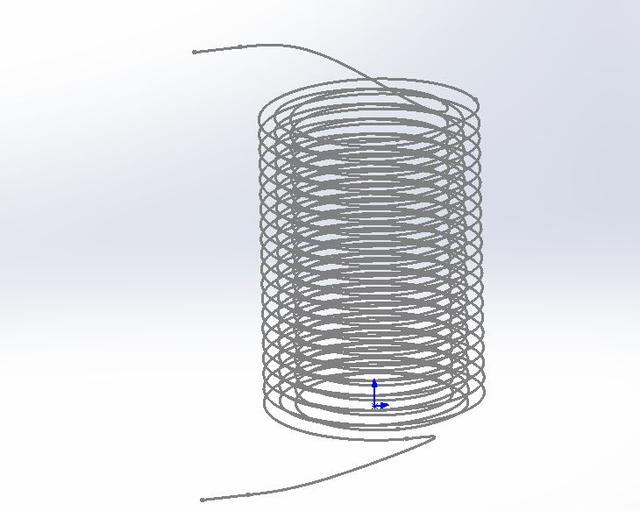

退出3D草图

也可以不用套合样条曲线，直接用样条曲线连接各个端点，然后添加相等曲率几何关系。

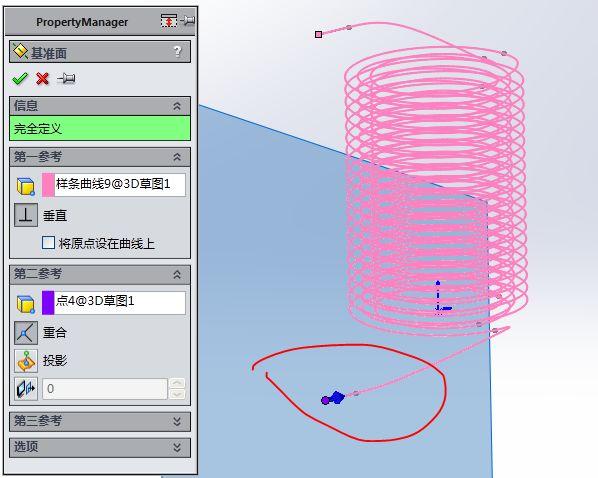

7.新建基准面。

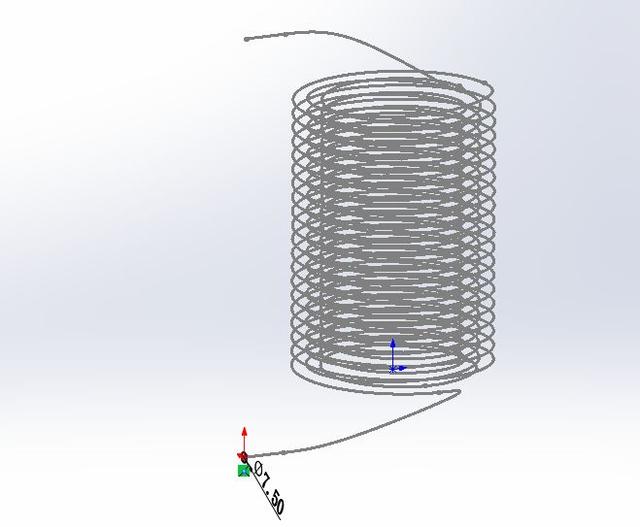

8.在新建基准面上画圆。

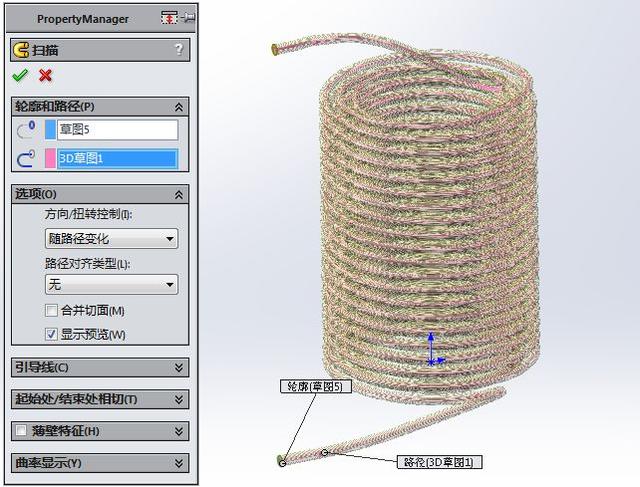

9.扫描。

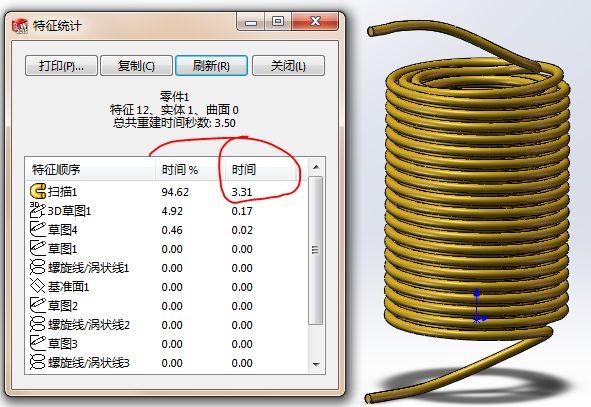

10.评估一下，扫描这一步比较慢。

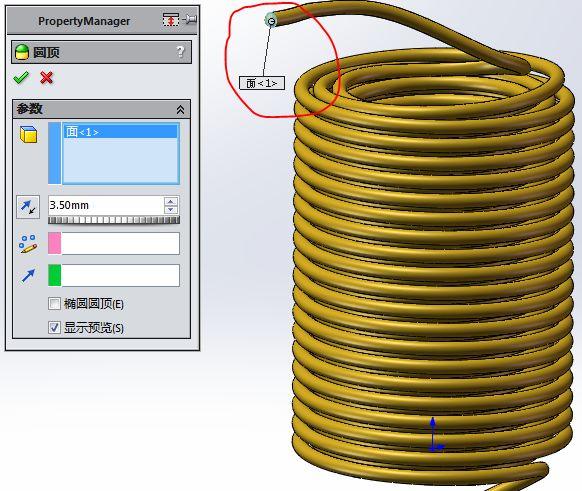

11.圆顶，高度3.5 。给下端也加一个圆顶。

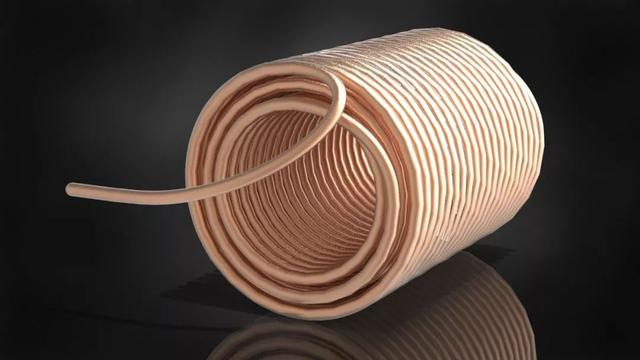

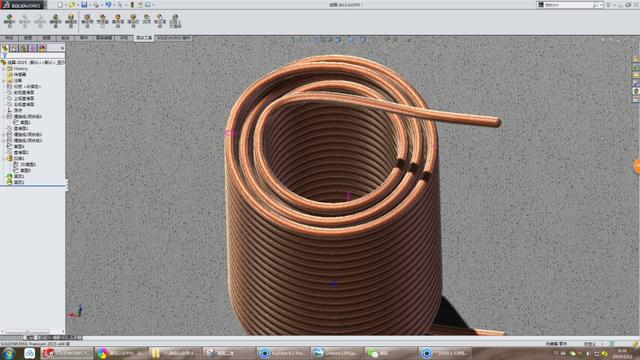

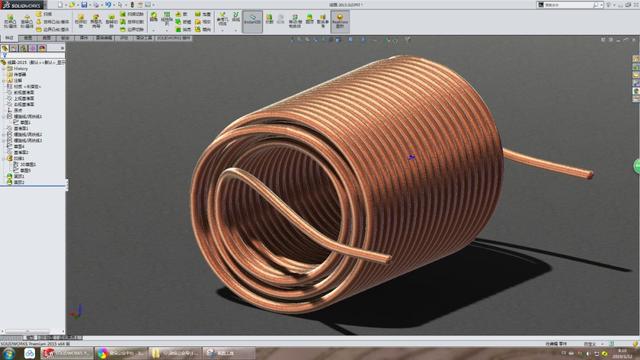

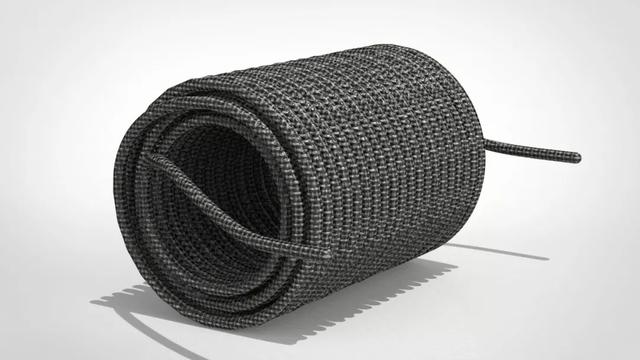

12.完成。
