样条曲线_Solidworks中如何完全定义样条曲线

常规的草图线大家都知道如何完全定义,但是样条曲线可能不知道。下面就来说一说吧。我这里用的是solidworks2018软件。

创建草图

在前视基准面上画草图,其中有两条直线和一条样条曲线。下面的直线中点与原点相重合。而且下面的草图的完全定义的,就是无法移动了。


样条曲相关

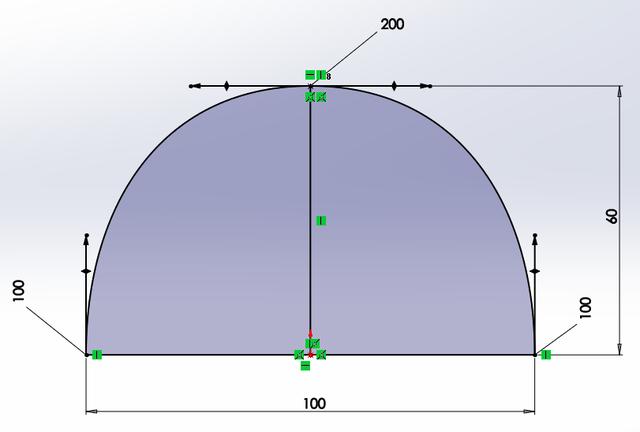

我们上面画的样条曲线有三个控标,分别在100、200、100处各有一个点,可以用智能尺寸去标注控标处的点的距离,如上图所示,标注了左右两个点为100和上下两个点为60。100、200、100这些数字怎么标注上去呢?它们也是用智能尺寸去标注上去的。样条曲线的起始和终点两个控标只有一个单方向的,中间200处的控标有两个方向。控标上有一个圆点、三角形、菱形,点击智能尺寸后单击其中的一个标记都可以标注这些数值。


用鼠标点击上图中200处的左边的控标,就会以左侧出现"样条曲线"对话框。"参数"中的"2"指的是这个点是此样条曲线上的第二个控标;"0.00"是此点的x轴坐标,"60.00"是此点的纵坐标;第一行的"100"是左边控标的相切重量,第二行的"100"是右边控标的相切重量。这就是说200就是100+100的和。如果去掉"相切驱动"前的"勾"就可以分别输入相要重量(这里要删除图中的200才可以点击"相切驱动")。相切重量可以理解为曲率吧。自己去试试就知道了。
