solid works定义样条曲线：
此篇我们将用到：拔模、阵列、阵列、样条曲线等。此篇我们以绘制一个运动后拉伸的按摩滚筒为例。
在这里插入图片描述

我们将要绘制三个零件图以及一个装配体：
按摩体
在这里插入图片描述

手柄：
在这里插入图片描述

中间轴体

在这里插入图片描述

1：按摩体的建立：
前世基准绘制草图如下
在这里插入图片描述

凸台拉伸：给定深度20
在这里插入图片描述

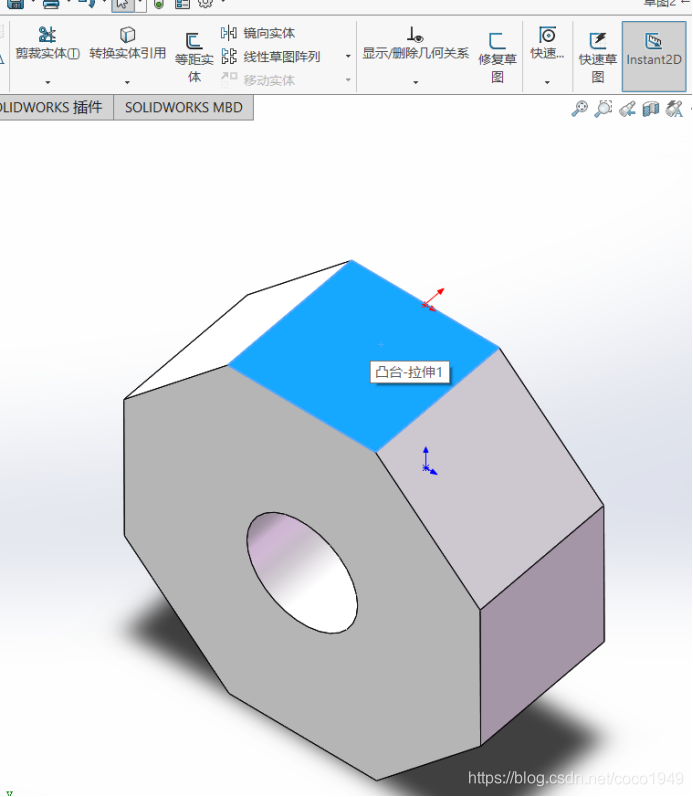

选定蓝色面，转换实体引用
在这里插入图片描述

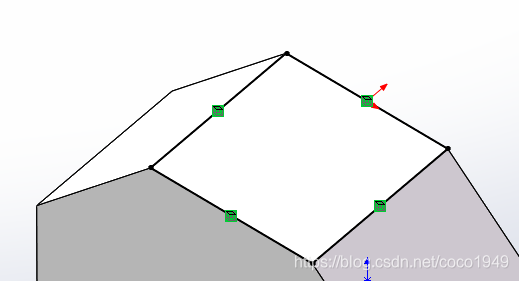

得到下图
在这里插入图片描述

凸台拉伸—给定深度10—拔模—60度
