solidworks样条曲线控标的作用及设置

最新推荐文章于 2025-04-26 19:32:25 发布
最新推荐文章于 2025-04-26 19:32:25 发布
阅读量921 收藏 1
点赞数 4
分类专栏： 三维设计 机械设计 solidworks 文章标签： 学习 课程设计
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_66826043/article/details/143318197
版权

相信各位学习solidworks初学者的小伙伴们，对于solidowkrs基本操作还有待研究，今天分享solidworks样条曲线控标的作用及其设置

一、solidworks样条曲线控标的作用

控标：通过控标可调整形状

控标的三种情况：

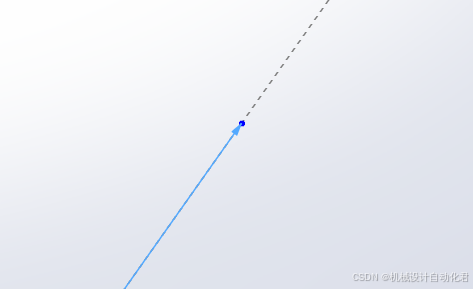

第一种 ，棱形控制角度（如下图）

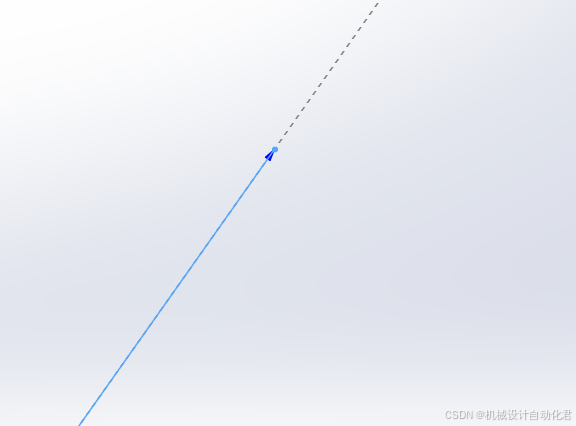

第二种，箭头控制长度（如下图）

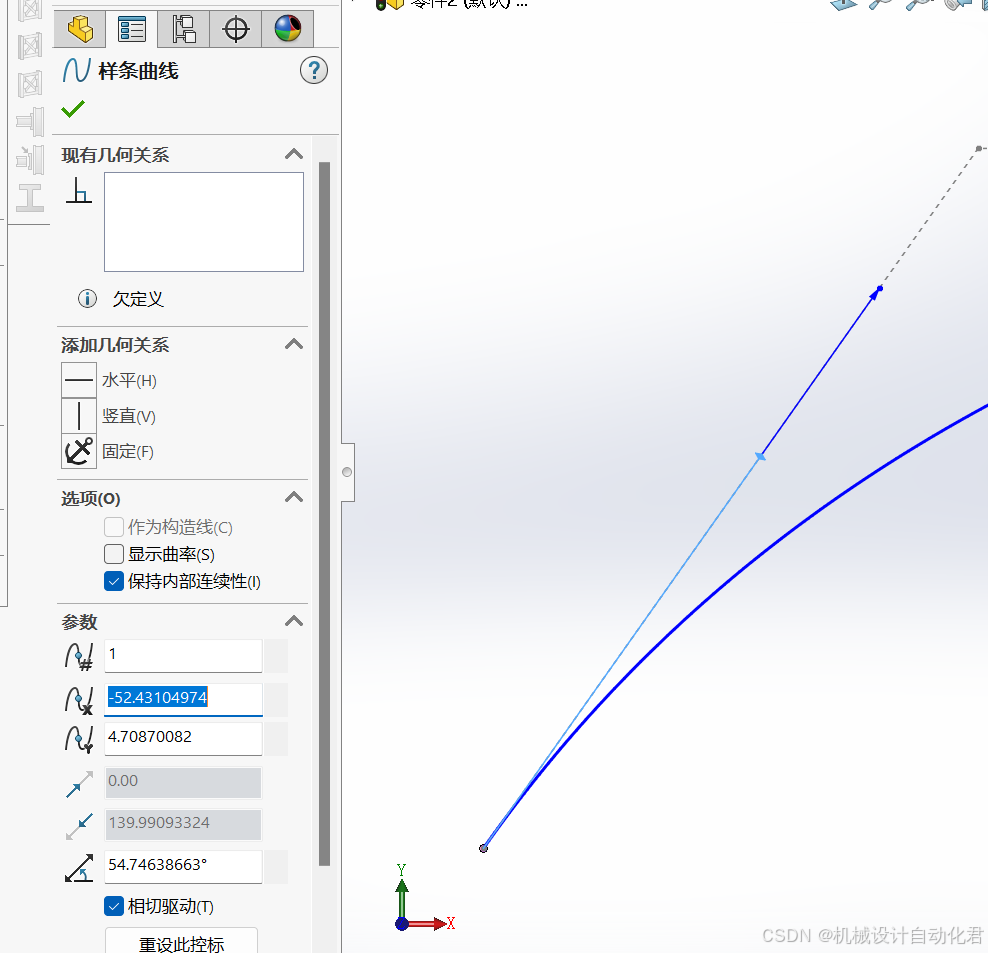

第三种，点控制长度+角度（如下图）

二、如何去设置控标

第一种，通过选项来设置

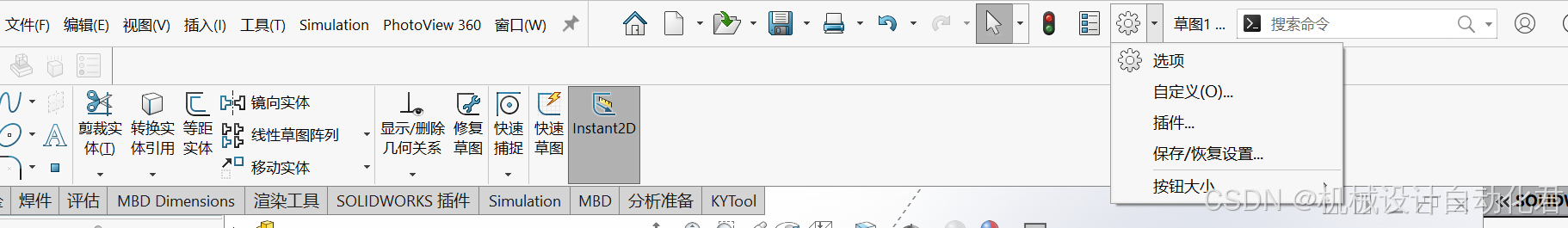

1、点开选项按钮

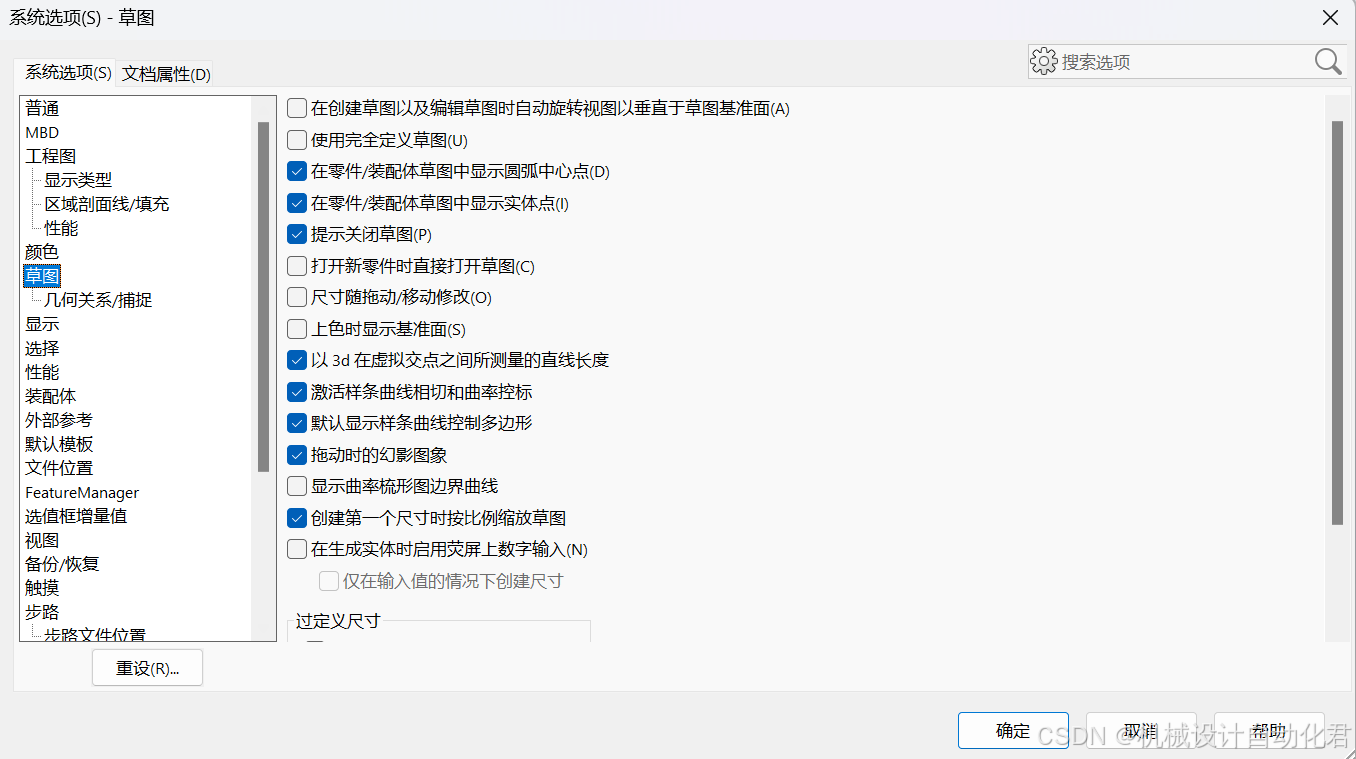

2、在系统选项中选择草图，然后选择激活样条曲线相切和曲率控标，这样即可显示控标

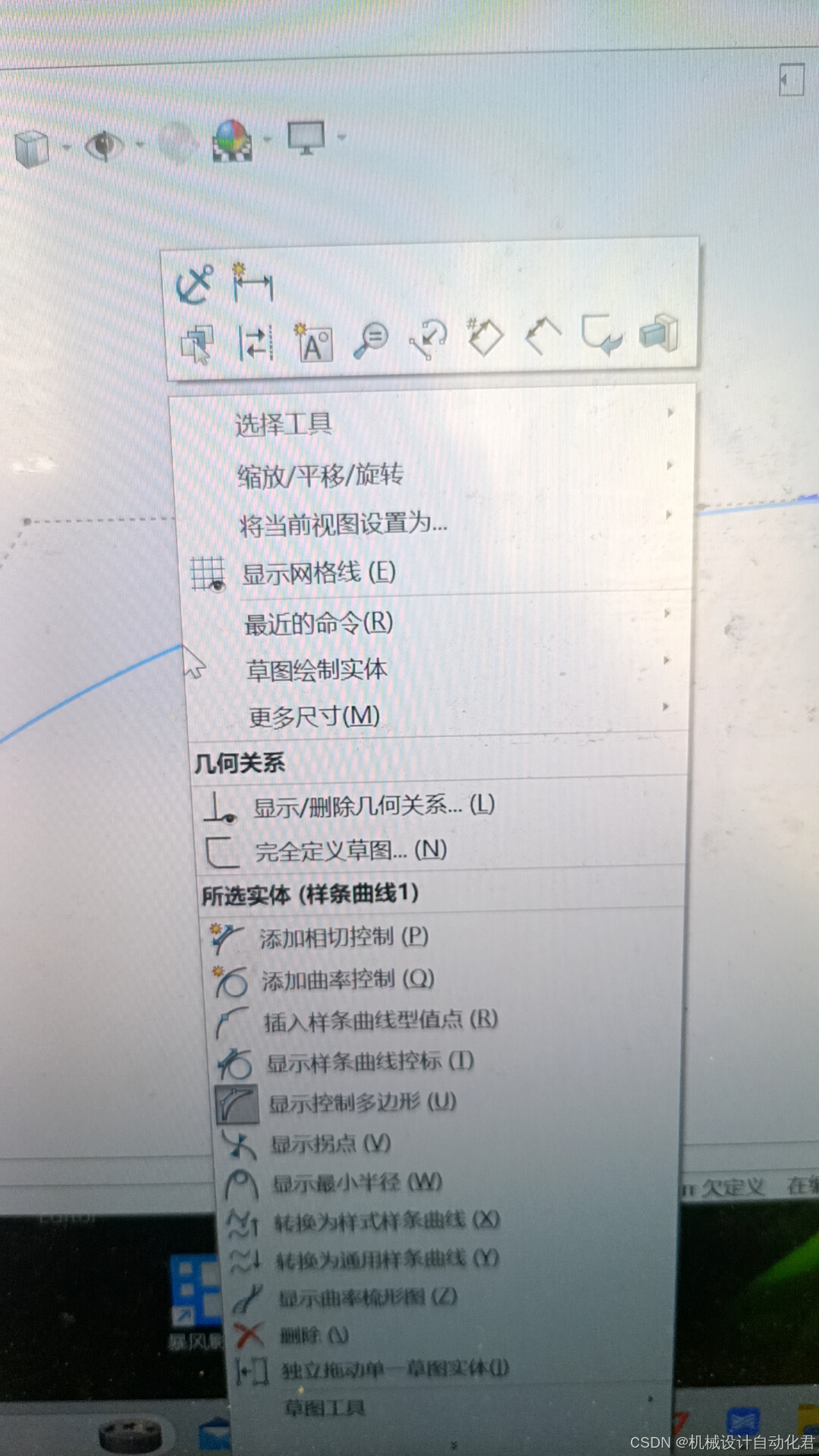

第二种方法，通过右键选择，

点击显示样条曲线控标即可
