将特征或形位公差的某个值赋给一个变量

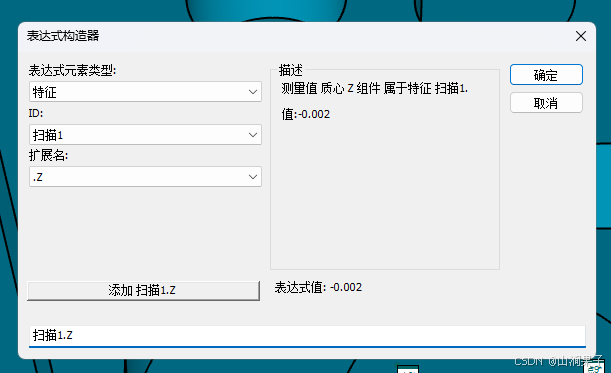

PC-DMIS 2019特征&形位公差— 赋值取值_PC-DMIS


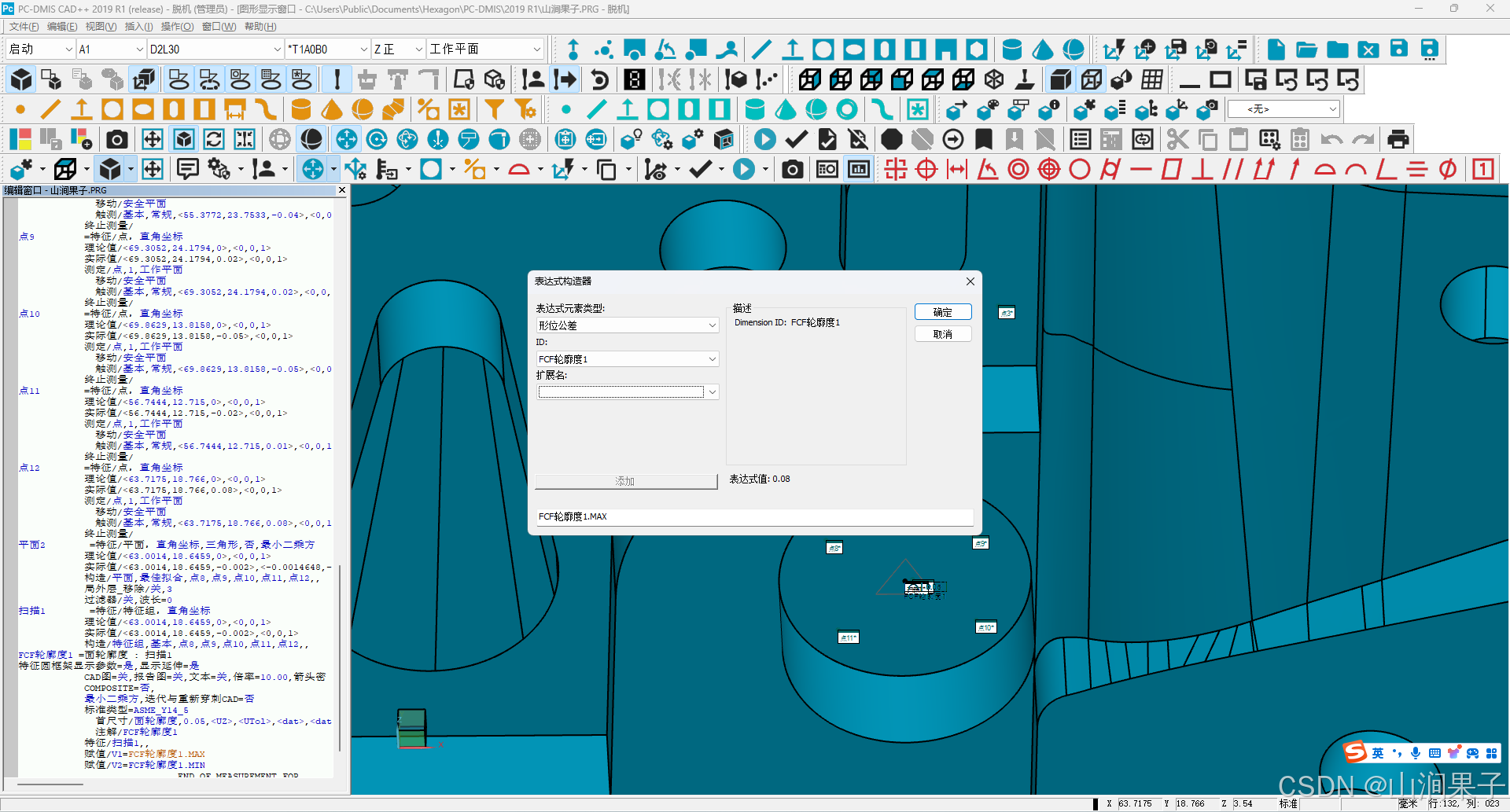

PC-DMIS 2019特征&形位公差— 赋值取值_最小二乘_02


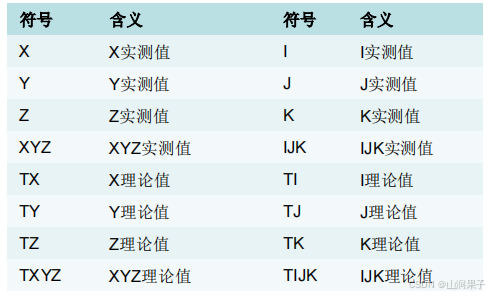

PC-DMIS 2019特征&形位公差— 赋值取值_PC-DMIS_03


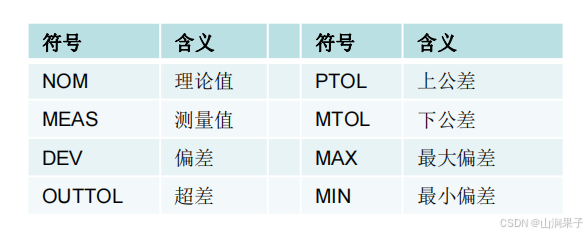

PC-DMIS 2019特征&形位公差— 赋值取值_半角_04

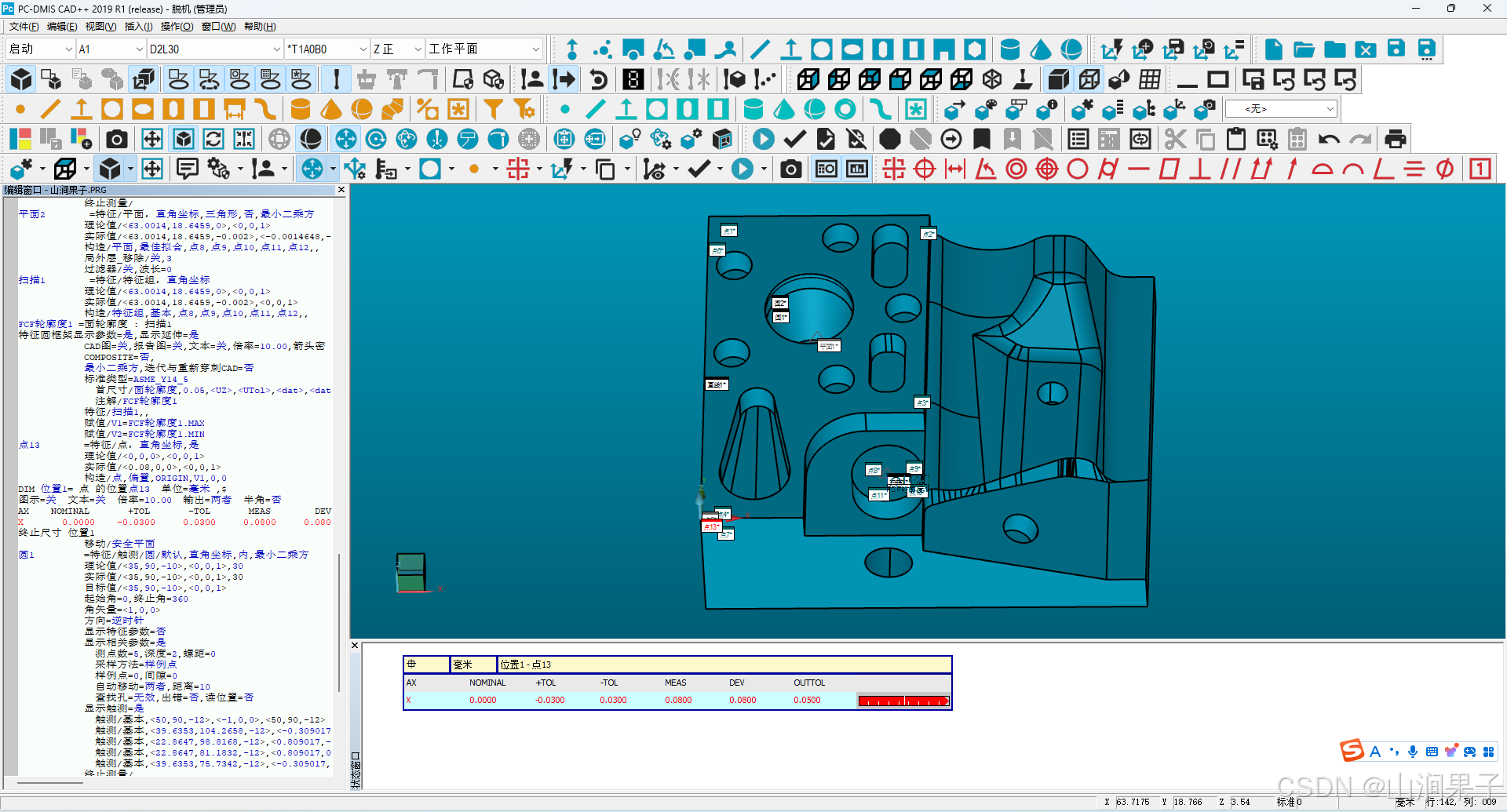

PC-DMIS 2019特征&形位公差— 赋值取值_赋值_05

零件名: 山涧果子
修订号:
序列号:
统计计数: 1

启动         =坐标系/开始,回调:使用_零件_设置,列表=是
            坐标系/终止
            模式/手动
            格式/文本,选项, ,标题,符号, ;标称值,公差,测定值,偏差,超差, ,
            加载测头/D2L30
            测尖/T1A0B0, 支撑方向 IJK=0.004, 0.0065, 1, 角度=0.0034
            手动回退/3
点1         =特征/点，直角坐标
            理论值/<4.1311,127.0089,0>,<0,0,1>
            实际值/<4.1311,127.0089,0>,<0,0,1>
            测定/点,1,工作平面
              触测/基本,常规,<4.1311,127.0089,0>,<0,0,1>,<4.1311,127.0089,0>,使用理论值=是
            终止测量/
点2         =特征/点，直角坐标
            理论值/<72.0515,125.351,0>,<0,0,1>
            实际值/<72.0515,125.351,0>,<0,0,1>
            测定/点,1,工作平面
              触测/基本,常规,<72.0515,125.351,0>,<0,0,1>,<72.0515,125.351,0>,使用理论值=是
            终止测量/
点3         =特征/点，直角坐标
            理论值/<71.215,52.366,0>,<0,0,1>
            实际值/<71.215,52.366,0>,<0,0,1>
            测定/点,1,工作平面
              触测/基本,常规,<71.215,52.366,0>,<0,0,1>,<71.215,52.366,0>,使用理论值=是
            终止测量/
点4         =特征/点，直角坐标
            理论值/<4.6778,5.0867,0>,<0,0,1>
            实际值/<4.6778,5.0867,0>,<0,0,1>
            测定/点,1,工作平面
              触测/基本,常规,<4.6778,5.0867,0>,<0,0,1>,<4.6778,5.0867,0>,使用理论值=是
            终止测量/
平面1        =特征/平面，直角坐标,三角形,否,最小二乘方
            理论值/<38.0189,77.4532,0>,<0,0,1>
            实际值/<38.0189,77.4532,0>,<0,0,1>
            构造/平面,最佳拟合重新补偿,点1,点2,点3,点4,,
            局外层_移除/关,3
            过滤器/关,波长=0
点5         =特征/点，直角坐标
            理论值/<0,6.4383,-4.6842>,<-1,0,0>
            实际值/<0,6.4383,-4.6842>,<-1,0,0>
            测定/点,1,工作平面
              触测/基本,常规,<0,6.4383,-4.6842>,<-1,0,0>,<0,6.4383,-4.6842>,使用理论值=是
            终止测量/
点6         =特征/点，直角坐标
            理论值/<0,124.5455,-7.6796>,<-1,0,0>
            实际值/<0,124.5455,-7.6796>,<-1,0,0>
            测定/点,1,工作平面
              触测/基本,常规,<0,124.5455,-7.6796>,<-1,0,0>,<0,124.5455,-7.6796>,使用理论值=是
            终止测量/
直线1        =特征/直线，直角坐标,非定界,否
            理论值/<0,6.4383,-6.1819>,<0,1,0>
            实际值/<0,6.4383,-6.1819>,<0,1,0>
            构造/直线,最佳拟合重新补偿,2D,点5,点6,,
            局外层_移除/关,3
            过滤器/关,波长=0
点7         =特征/点，直角坐标
            理论值/<5.7082,0,-4.7804>,<0,-1,0>
            实际值/<5.7082,0,-4.7804>,<0,-1,0>
            测定/点,1,工作平面
              触测/基本,常规,<5.7082,0,-4.7804>,<0,-1,0>,<5.7082,0,-4.7804>,使用理论值=是
            终止测量/
A1         =坐标系/开始,回调:启动,列表=是
              建坐标系/找平,Z正,平面1
              建坐标系/旋转,Y正,至,直线1,关于,Z正
              建坐标系/平移,X轴,直线1
              建坐标系/平移,Y轴,点7
              建坐标系/平移,Z 轴,平面1
            坐标系/终止
            模式/自动
            安全平面/Z正,30,Z正,0,开
点8         =特征/点，直角坐标
            理论值/<55.3772,23.7533,0>,<0,0,1>
            实际值/<55.3772,23.7533,-0.04>,<0,0,1>
            测定/点,1,工作平面
              移动/安全平面
              触测/基本,常规,<55.3772,23.7533,-0.04>,<0,0,1>,<55.3772,23.7533,0>,使用理论值=是
            终止测量/
点9         =特征/点，直角坐标
            理论值/<69.3052,24.1794,0>,<0,0,1>
            实际值/<69.3052,24.1794,0.02>,<0,0,1>
            测定/点,1,工作平面
              移动/安全平面
              触测/基本,常规,<69.3052,24.1794,0.02>,<0,0,1>,<69.3052,24.1794,0>,使用理论值=是
            终止测量/
点10        =特征/点，直角坐标
            理论值/<69.8629,13.8158,0>,<0,0,1>
            实际值/<69.8629,13.8158,-0.05>,<0,0,1>
            测定/点,1,工作平面
              移动/安全平面
              触测/基本,常规,<69.8629,13.8158,-0.05>,<0,0,1>,<69.8629,13.8158,0>,使用理论值=是
            终止测量/
点11        =特征/点，直角坐标
            理论值/<56.7444,12.715,0>,<0,0,1>
            实际值/<56.7444,12.715,-0.02>,<0,0,1>
            测定/点,1,工作平面
              移动/安全平面
              触测/基本,常规,<56.7444,12.715,0.01>,<0,0,1>,<56.7444,12.715,0>,使用理论值=是
            终止测量/
点12        =特征/点，直角坐标
            理论值/<63.7175,18.766,0>,<0,0,1>
            实际值/<63.7175,18.766,0.08>,<0,0,1>
            测定/点,1,工作平面
              移动/安全平面
              触测/基本,常规,<63.7175,18.766,0.08>,<0,0,1>,<63.7175,18.766,0>,使用理论值=是
            终止测量/
平面2        =特征/平面，直角坐标,三角形,否,最小二乘方
            理论值/<63.0014,18.6459,0>,<0,0,1>
            实际值/<63.0014,18.6459,-0.002>,<-0.0014648,-0.0023965,0.9999961>
            构造/平面,最佳拟合,点8,点9,点10,点11,点12,,
            局外层_移除/关,3
            过滤器/关,波长=0
扫描1        =特征/特征组，直角坐标
            理论值/<63.0014,18.6459,0>,<0,0,1>
            实际值/<63.0014,18.6459,-0.002>,<0,0,1>
            构造/特征组,基本,点8,点9,点10,点11,点12,,
FCF轮廓度1 =面轮廓度 : 扫描1
特征圆框架显示参数=是,显示延伸=是
            CAD图=关,报告图=关,文本=关,倍率=10.00,箭头密度=100,输出=两者,单位=毫米
            COMPOSITE=否,
            最小二乘方,迭代与重新穿刺CAD=否
            标准类型=ASME_Y14_5
              首尺寸/面轮廓度,0.05,<UZ>,<UTol>,<dat>,<dat>,<dat>
              注解/FCF轮廓度1
            特征/扫描1,,

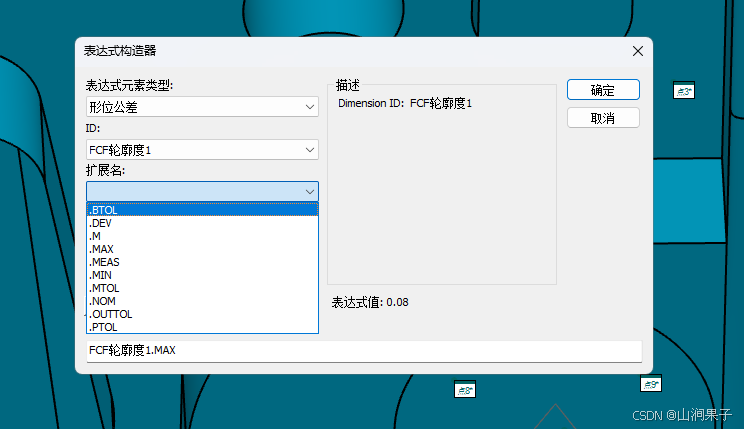

            赋值/V1=FCF轮廓度1.MAX
            赋值/V2=FCF轮廓度1.MIN
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.
  • 15.
  • 16.
  • 17.
  • 18.
  • 19.
  • 20.
  • 21.
  • 22.
  • 23.
  • 24.
  • 25.
  • 26.
  • 27.
  • 28.
  • 29.
  • 30.
  • 31.
  • 32.
  • 33.
  • 34.
  • 35.
  • 36.
  • 37.
  • 38.
  • 39.
  • 40.
  • 41.
  • 42.
  • 43.
  • 44.
  • 45.
  • 46.
  • 47.
  • 48.
  • 49.
  • 50.
  • 51.
  • 52.
  • 53.
  • 54.
  • 55.
  • 56.
  • 57.
  • 58.
  • 59.
  • 60.
  • 61.
  • 62.
  • 63.
  • 64.
  • 65.
  • 66.
  • 67.
  • 68.
  • 69.
  • 70.
  • 71.
  • 72.
  • 73.
  • 74.
  • 75.
  • 76.
  • 77.
  • 78.
  • 79.
  • 80.
  • 81.
  • 82.
  • 83.
  • 84.
  • 85.
  • 86.
  • 87.
  • 88.
  • 89.
  • 90.
  • 91.
  • 92.
  • 93.
  • 94.
  • 95.
  • 96.
  • 97.
  • 98.
  • 99.
  • 100.
  • 101.
  • 102.
  • 103.
  • 104.
  • 105.
  • 106.
  • 107.
  • 108.
  • 109.
  • 110.
  • 111.
  • 112.
  • 113.
  • 114.
  • 115.
  • 116.
  • 117.
  • 118.
  • 119.
  • 120.
  • 121.
  • 122.
  • 123.
  • 124.
  • 125.
  • 126.
  • 127.
  • 128.
  • 129.
  • 130.
  • 131.
扫描1        =特征/特征组，直角坐标
            理论值/<63.0014,18.6459,0>,<0,0,1>
            实际值/<63.0014,18.6459,-0.002>,<0,0,1>
            构造/特征组,基本,点8,点9,点10,点11,点12,,
FCF轮廓度1 =面轮廓度 : 扫描1
特征圆框架显示参数=是,显示延伸=是
            CAD图=关,报告图=关,文本=关,倍率=10.00,箭头密度=100,输出=两者,单位=毫米
            COMPOSITE=否,
            最小二乘方,迭代与重新穿刺CAD=否
            标准类型=ASME_Y14_5
              首尺寸/面轮廓度,0.05,<UZ>,<UTol>,<dat>,<dat>,<dat>
              注解/FCF轮廓度1
            特征/扫描1,,
            赋值/V1=FCF轮廓度1.MAX
            赋值/V2=FCF轮廓度1.MIN
点13        =特征/点，直角坐标,是
            理论值/<0,0,0>,<0,0,1>
            实际值/<0.08,0,0>,<0,0,1>
            构造/点,偏置,ORIGIN,V1,0,0
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.
  • 15.
  • 16.
  • 17.
  • 18.
  • 19.

PC-DMIS 2019特征&形位公差— 赋值取值_半角_06

扫描2        =特征/特征组，直角坐标
            理论值/<-16.3096,-4.8999,-2.06>,<0,0,1>
            实际值/<-16.3187,-4.9119,-2.0948>,<0,0,1>
            构造/特征组,基本,点14,点13,点12,点10,点11,,
            基准定义/E,特征=平面2,,
FCF轮廓度53 =面轮廓度 : 扫描1
特征圆框架显示参数=是,显示延伸=是,
            CAD图=关,报告图=关,文本=关,倍率=10.00,箭头密度=100,输出=两者,单位=毫米,
            COMPOSITE=否,
            自定义 DRF=否
            标准类型=ASME_Y14_5
              主尺寸/面轮廓度,0.1,<UZ>,<UTol>,E,<dat>,<dat>
              注解/FCF轮廓度53
            特征/扫描1,,
            赋值/V1=FCF轮廓度53.MAX
            赋值/V2=FCF轮廓度53.MIN
点16        =特征/点，直角坐标,否
            理论值/<-0.0523,0,0>,<0,0,1>
            实际值/<-0.0263,0,0>,<0,0,1>
            构造/点,偏置,ORIGIN,V1,0,0
点17        =特征/点，直角坐标,否
            理论值/<-0.0831,0,0>,<0,0,1>
            实际值/<-0.0669,0,0>,<0,0,1>
            构造/点,偏置,ORIGIN,V2,0,0
DIM FCF轮廓度53T值最大= 点 的位置点16  单位=毫米 ,$
图示=关  文本=关  倍率=10.00  输出=两者  半角=否
AX    NOMINAL       +TOL       -TOL       MEAS        DEV     OUTTOL
X       0.000+0     0.0500    -0.0500    -0.0263    -0.0263     0.0000 --#------
终止尺寸 FCF轮廓度53T值最大
DIM FCF轮廓度53T值最小= 点 的位置点17  单位=毫米 ,$
图示=关  文本=关  倍率=10.00  输出=两者  半角=否
AX    NOMINAL       +TOL       -TOL       MEAS        DEV     OUTTOL
X        0.00+0     0.0500    -0.0500    -0.0669    -0.0669     0.0169 <--------
终止尺寸 FCF轮廓度53T值最小
FCF轮廓度53铸件 =面轮廓度 : 扫描2
特征圆框架显示参数=是,显示延伸=是,
            CAD图=关,报告图=关,文本=关,倍率=10.00,箭头密度=100,输出=两者,单位=毫米,
            COMPOSITE=否,
            自定义 DRF=否
            标准类型=ASME_Y14_5
              主尺寸/面轮廓度,0.1,<UZ>,<UTol>,E,<dat>,<dat>
              注解/FCF轮廓度53铸件.1()
            特征/扫描2,,
            赋值/V3=FCF轮廓度53铸件.MAX
            赋值/V4=FCF轮廓度53铸件.MIN
点18        =特征/点，直角坐标,否
            理论值/<-0.0741,0,0>,<0,0,1>
            实际值/<-0.0263,0,0>,<0,0,1>
            构造/点,偏置,ORIGIN,V3,0,0
点19        =特征/点，直角坐标,否
            理论值/<-0.0831,0,0>,<0,0,1>
            实际值/<-0.0396,0,0>,<0,0,1>
            构造/点,偏置,ORIGIN,V4,0,0
DIM FCF轮廓度53铸件T值最大= 点 的位置点18  单位=毫米 ,$
图示=关  文本=关  倍率=10.00  输出=两者  半角=否
AX    NOMINAL       +TOL       -TOL       MEAS        DEV     OUTTOL
X        0.00+0     0.0500    -0.0500    -0.0263    -0.0263     0.0000 --#------
终止尺寸 FCF轮廓度53铸件T值最大
DIM FCF轮廓度53铸件T值最小= 点 的位置点19  单位=毫米 ,$
图示=关  文本=关  倍率=10.00  输出=两者  半角=否
AX    NOMINAL       +TOL       -TOL       MEAS        DEV     OUTTOL
X       -0.00+0     0.0500    -0.0500    -0.0396    -0.0396     0.0000 #--------
终止尺寸 FCF轮廓度53铸件T值最小
