ZYNQ 7030 Linux系统移植

手上有一块 ZYNQ-7030的演示板，是仿照Xilinx Zedboard设计的，但是与Zedboard又有所不同，因此花时间移植一下Linux系统。记录下这个过程，希望能够帮助到有类似需要的朋友。自己动手移植Zedboard Linux系统的过程和这个类似。

(0)准备SD卡

首先应当准备一张SD卡(8G即可)，并利用分区工具分成两个区。

Linux上比较好用的分区工具是GParted.

至于Windows的话，可以使用Partition Manager.

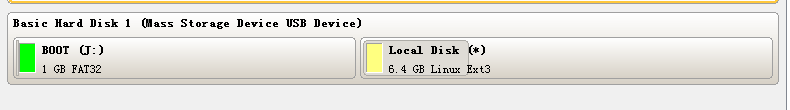

第一个区大小为1G，FAT32格式，卷标为BOOT，存放引导文件Boot.bin和linux内核镜像uImage。实际上这个分区用到的大小是很小的，只有10M左右的样子。但是考虑到以后我们可以在这里备份一些源码的压缩包，所以设定为1G。

第二个区利用剩余的空间，划分为EXT3/EXT4格式，卷标为rootfs，用来存放根放文件系统。

玩过linux的同学可能都知道BootLoader，例如U-BOOT就是一种经常用到的BootLoader，那么BOOT.BIN是什么呢？其实BOOT.BIN是包含UBOOT的一种BootLoader。

ZYNQ芯片和其他纯ARM芯片有所差异，是ARM+FPGA的结构，所以上电后除了在ARM(称为PS端，Processing System，处理器系统)引导操作系统之外，还要做FPGA(称为PL端，Programmable Logic)的一些操作。

Boot.bin的构成如下：

FSBL(第一阶段启动代码，用来完成全局初始化和硬件配置)

[system.bit](可选,用来配置PL端，若不添加此项，可启动后由软件配置)

u-boot(用来初始化ARM端，引导linux操作系统)

(1)硬件位流(BitStream)生成

硬件位流决定了总体的系统结构。虽然说位流文件主要是用来配置PL端的，实际上和PS端关系也十分密切，FSBL的生成依赖于具体的硬件(主要是
