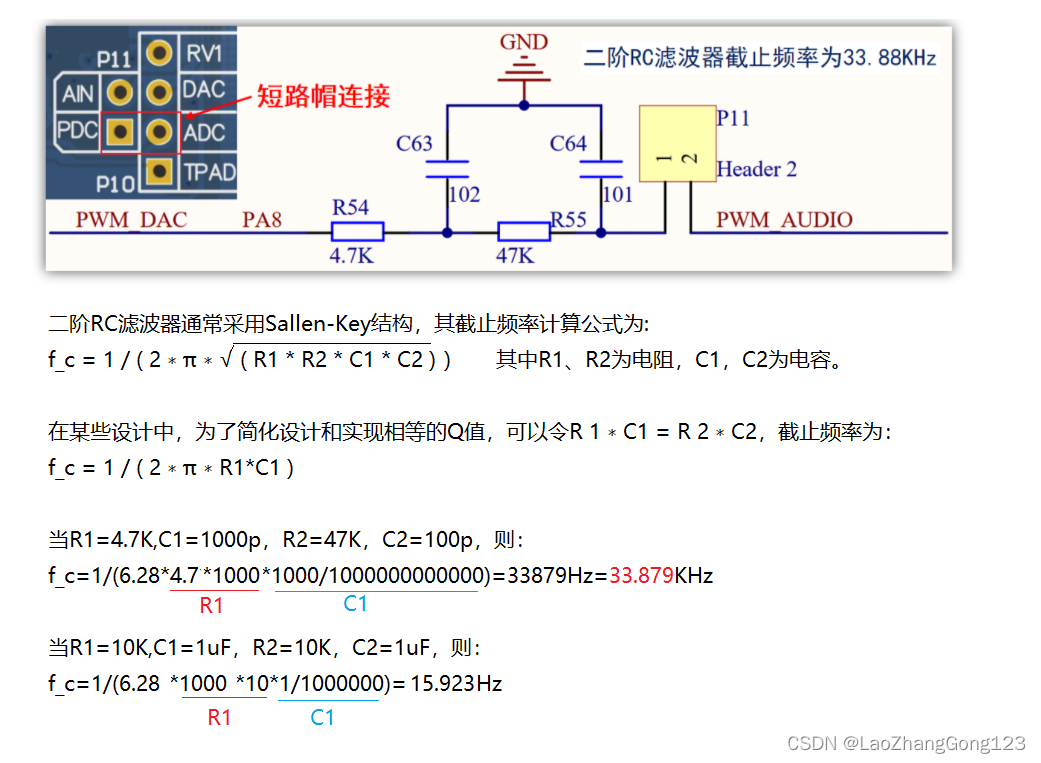

f_c = 1 / ( 2 ∗ π ∗ √ ( R 1 ∗ R 2 ∗ C1*C2 ) ),其中R1、R2为电阻,C1,C2为电容。在某些设计中,为了简化设计和实现相等的Q值,可以令R 1 ∗ C1 = R 2 ∗ C2,这时截止频率简化为 f_c = 1 / ( 2 ∗ π ∗ R1*C1 )
当R1=4.7K,C1=1000p,R2=47K,C2=100p,则f_c=1/(6.28*4700*1000/1000000000000)=33879Hz=33.879KHz
当R1=10K,C1=1uF,R2=10K,C2=1uF,则:
f_c=1/(6.28*10000*1/1000000)=15.923Hz
基本功不牢,记录一下。
