各类网络接口定义

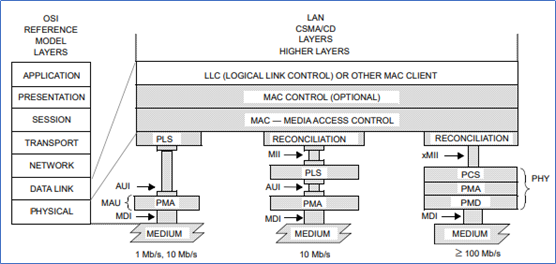

OSI模型

OSI模型共7层，分别为物理层、数据链路层、网络层、传输层、会话层、表示层及应用层。以下重要的兼容性接口是在物理层的体系结构中定义的。

MII

参考模型

此接口的目的是在MAC子层和 PHY 之间提供一种简单、廉价且易于实现的互连，以实现 10 Mb/s 和 100 Mb/s 的数据传输。

接口特性

1. 支持 10 Mb/s 和 100 Mb/s 速率的数据传输和管理功能。
2. 数据和定界符与时钟参考同步。
3. 提供独立的四位宽发送和接收数据路径。
4. 使用 TTL 信号电平，兼容常见的数字 CMOS ASIC 工艺。
5. 提供了一个简单的管理界面。
6. 能够驱动有限长度的屏蔽电缆。
7. 提供全双工操作。

应用

适用于 MAC 子层和 PHY 之间以及 PHY 和站管理实体之间的接口。 接口的实现可以采用以下三种形式中的任何一种：

1. 用印刷电路板上的走线实现的芯片到芯片（集成电路到集成电路）接口。
2. 两个或多个印刷电路板之间的母板到子板接口。
3. 用一段电缆和适当的连接器连接的两个印刷电路组件之间的接口。
4. 该接口可作用与非屏蔽双绞线、屏蔽双绞线、光缆等。

速率

MII 可以支持两种特定的数据速率，10 Mb/s 和 100 Mb/s。 两种数据速率下的功能相同，信号时序关系也相同。 10 Mb/s和 100 Mb/s 操作之间的唯一区别是标称时钟频率。

MII和GMII区别

在支持 MII 和 GMII 的操作站中，站的配置将包括根据所选 PHY 的数据速率启用 MII 或 GMII 操作。 大多数 MII 和GMII 信号使用相同的名称，但 RXD 和 TXD 数据束的宽度和控制信号的含义在 MII 和 GMII 操作之间有所不同。 GMII传输路径时钟也与 MII 时钟有很大不同。

GMII

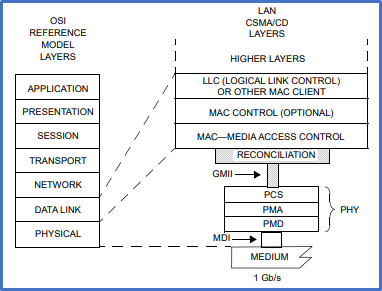

此接口的目的是在MAC层和 PHY 之间以及 PHY 和 STA实体之间提供简单且易于实现的互连。其接口所处于OSI模型的位置如下所示。

GMII接口特性如下所示

1. 支持 1000 Mb/s 的操作。
2. data和delimiters与时钟参考同步。
3. 提供8 位宽的发送和接收数据通道。
4. 提供简单的管理界面。
5. 使用的信号电平，兼容常见的 CMOS器件、ASIC器件。
6. 提供全双工操作

概念

1. GMII 基于MII接口定义。
2. 数据传输都由数据、定界符、错误和时钟信号提供。
3. 提供两个媒体状态信号。一个表示存在载波，另一个表示发生冲突。
4. GMII 使用由两个信号组成的 MII 管理接口。
5. 保留了 MII 信号名称，大多数信号的功能相同，但为 1000 Mb/s 操作定义了额外的有效信号组合。
6. 协调子层将 GMII 提供的信号集映射到提供给 MAC 的 PLS 服务原语。
7. GMII 信号被定义为使得一个实现可以将大多数 GMII 信号的类似 PMA 服务接口复用。
8. GMII 还可以支持低功耗空闲 (LPI) 信令</
