一图看懂调制信道与编码信道

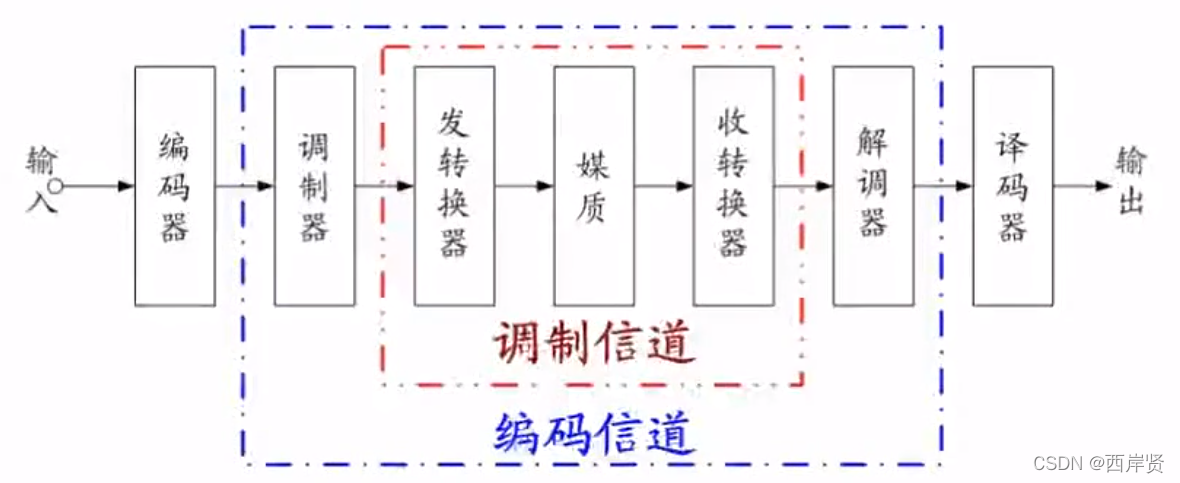

调制信道与编码信道的区别如下图：

由上图可知，调制信道指的是从调制器输出端到解调器输入端的部分，它包含发转换器、媒质和收转换装置三个部分，可以将其看作是传输已调信号的一个整体。
编码信道指的是编码器输出端到译码器输入端的部分，它包含调制器、发转换器、媒质、收转换装置和解调器五个部分，可以将其看作是传输数字信号的一个整体编码信道。
在数字通信系统中，研究编码与译码问题时采用编码信道。
