点云建模步骤_CASS和点云的小秘密

随着无人机、移动测量车等新技术日臻成熟，点云也越来越多的参与到地形绘图中来了。点云已经开启了三维建模/地形绘图的“斜杠”模式。有小伙伴跑来咨询：CASS是否支持点云加载？CASS能否基于点云数据绘制等高线？CASS能否过滤和渲染点云？

CASS10.0已经支持加载点云数据，更多的点云应用功能，还在研究和设计中，暂未发布。有很多小伙伴已经开始用点云数据绘图了，提到了以下热门问题，一起来和各位分享这些小秘密。

CASS加载点云

CASS10.0搭配AutoCAD2014以上版本，支持点云数据加载。暂时只支持加载AutoCAD的*.pcg格式点云。

菜单截图

主视图中的加载点云

点云数据转换

如果采集的点云数据，不是pcg格式的，如何加载呢？安装AutoCAD2014以上版本，会自带一个独立软件Autodesk ReCap，可以用来转换其他格式的点云数据，如*.las。

操作步骤：

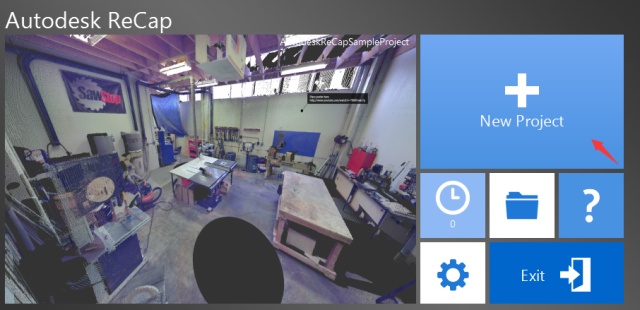

• 启动Autodesk ReCap

打开Autodesk ReCap

• 点击New Projecet

新建

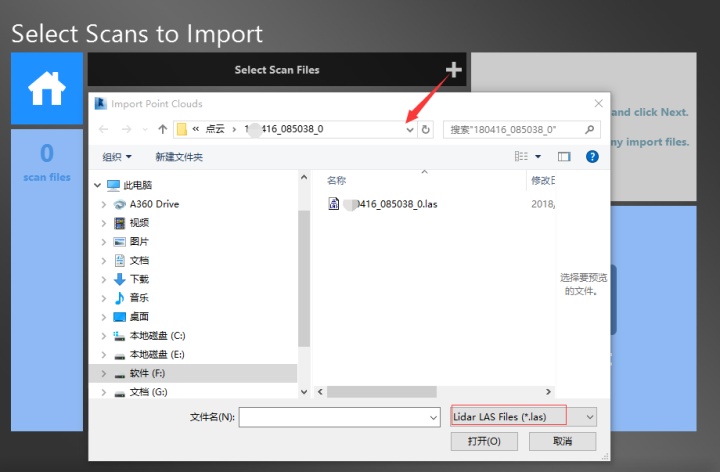

• 选择需要转换的点云数据

点云捕捉

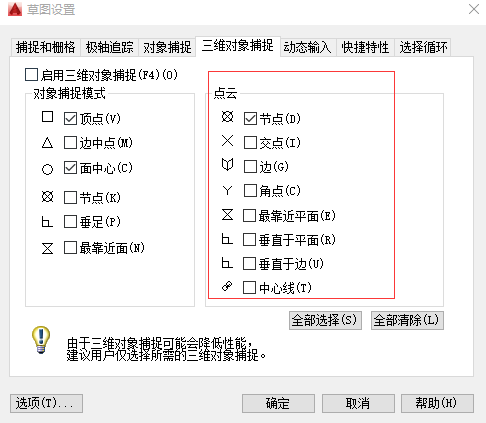

基于点云绘制图形，记得要开启“三维对象捕捉”（按F4打开），并按下图所示，设置点云的捕捉方式。

AutoCAD加载点云

AutoCAD2014以上版本的点云功能比较丰富了，用点云数据的小伙伴建议安装2014以上版本。

点云创建和加载

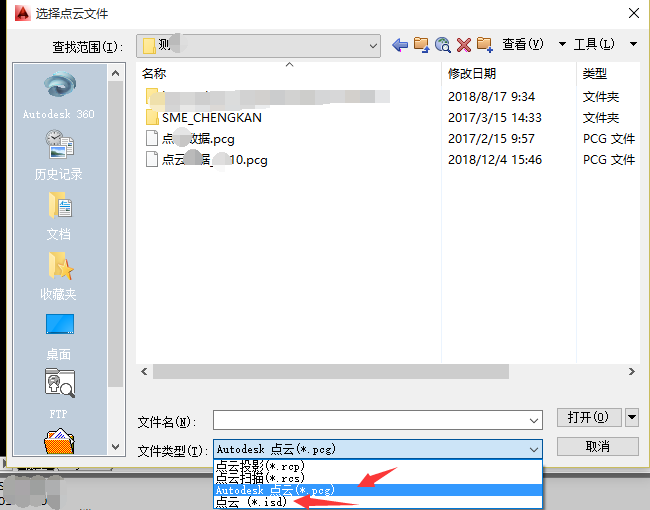

输入命令POINTCLOUD，可选择点云数据pcg和isd格式。

关于CASS和点云的小秘密，这次先剧透一点点。已经采用点云数据绘图的小伙伴们，你们已经在用点云数据绘制建筑物立面图了吗？或是其他更酷炫创新。请到生态圈（http://o.southgis.com）来尽情炫技，让大家一起膜拜吧！
