【CASS精品教程】019：cass3d加载点云(.ilas和.las)并处理应用

已于 2024-07-07 11:45:28 修改
阅读量4.9k 收藏 5
点赞数 8
CC 4.0 BY-SA版权
分类专栏： 《南方CASS入门到精通实战精品教程》 文章标签： arcgis 刘一哥 点云 las 三维模型 等高线 ilas
于 2023-11-11 08:30:00 首次发布
本文为博主「 刘一哥GIS 」原创文章，未经博主允许不得转载或爬取，侵权必究！
本文链接：https://blog.csdn.net/lucky51222/article/details/134342218

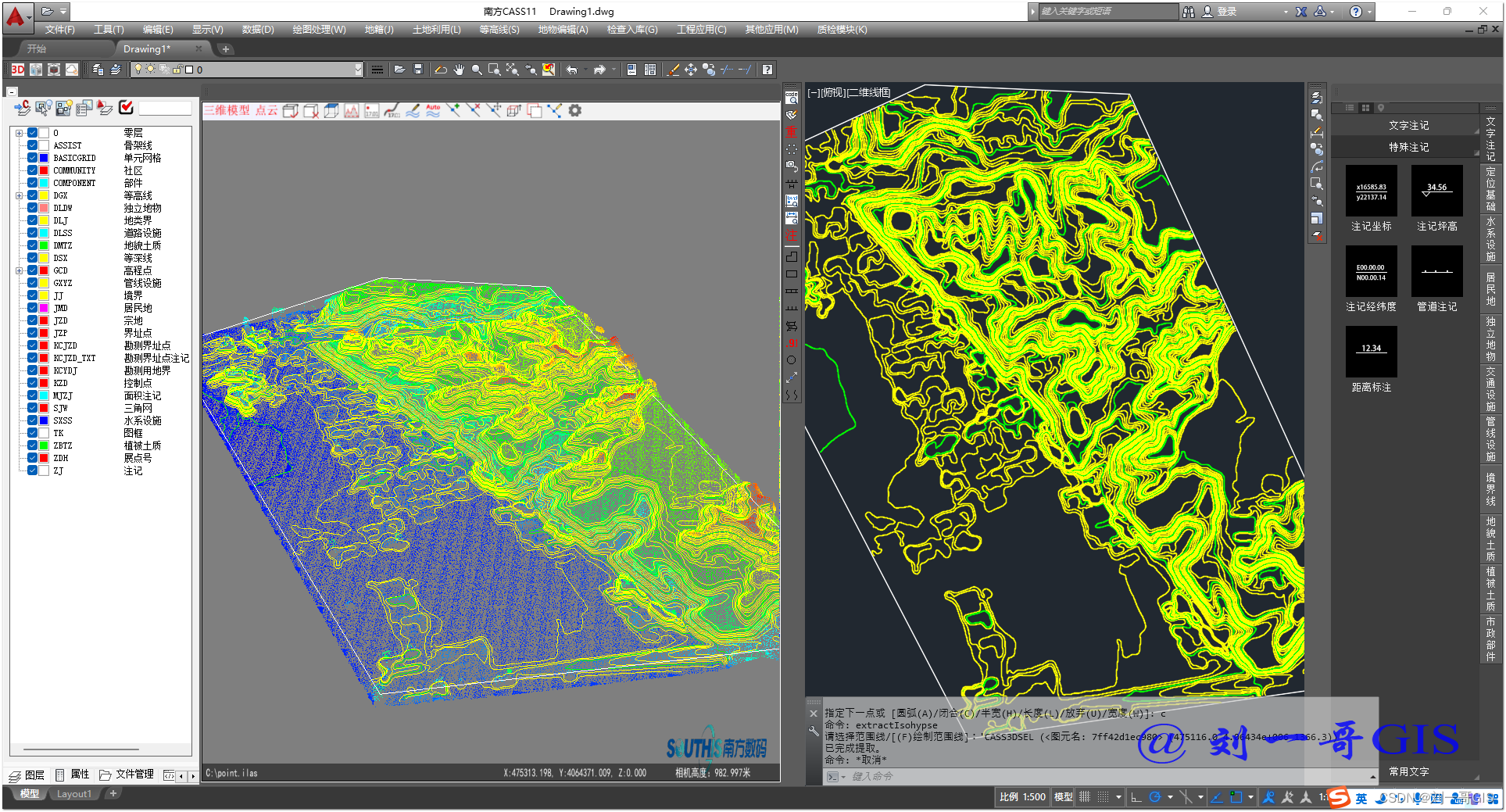

本文介绍了如何使用CASS11.0 3D将LAS点云转换为ILAS格式，并详细阐述ILAS点云格式的特点。接着展示了CASS3D中的点云处理，包括点云切片、高程点采集和等高线生成。最后，总结了CASS3D在点云应用的局限性，推荐了专业的点云处理软件。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >


本文讲解cass11.0 3d中将las点云转为ilas加载并进行后续处理。（cass11.0下载与安装）

一、ilas点云格式介绍

点云ilas格式是现今数字化三维模型建模的--种普遍被使用的数据格式，也被称作点云、点集或聚集点。它把地球表面上的物体，比如森林、海洋、河流、山脉等自然物体，以及城市等人工物体，都转换成由协同的点组成的3D坐标系，因此具有许多比2D地图更为准确的信息表达能力。

点云ilas格式的主要特点是数据点的精度极富，这些点可以源源不断的流入，并且能够极大程度上减少数据间的冗余度。点云ilas格式可以根据各种不同的变量来描述一个空间形体，这些变量包括但不仅限于：点的坐标系轴、点的坐标位置、点的法向量、点云的厚度以及点的颜色信息等。此外，点云ilas格式还可以用于表示复杂图形的曲面数据，因为它可以将表面上的点数据折叠到一起，生成原始的三维曲面数据。

点云ilas格式具有很多优点，这也是它如此爱欢迎的原因，首先是它可以更高的精度来描述物体表面的形态，能够更准确的捕捉表面
