LTspice创建模型

由于刚开始接触电路，对于电路调试并不是很清楚，只是通过查找资料，帮助文档学习，其中深奥的东西目前并不是很理解，只是相互学习。
LTspice创建模型的方法：通过导入PSPICE或者SPICE模型

常见的分立元器件创建

创建常见的分立元器件，比如电阻，电容，电感
，二极管，三极管，晶闸管等
以npn管2N2102为例
第一步
找到要创建的仿真模型，一般去官网下载或者到其他仿真软件的库文件里找
模型下载链接
第二步
将仿真模型copy到软件的lib文件夹下，重命名文件类型为.lib文件，打开文件记下模型名
由于字符编码的问题，一般保存为unicode格式，或者删除模型文件中的中文注释
第三步

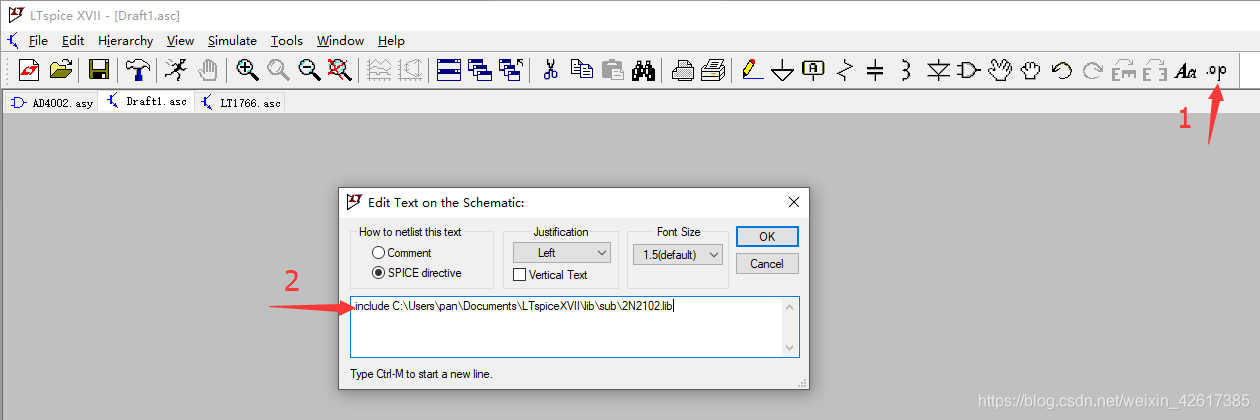

打开仿真软件，新建原理图，单击.op命令，快捷键“S”，使用.include命令包含仿真模型路径
第四步

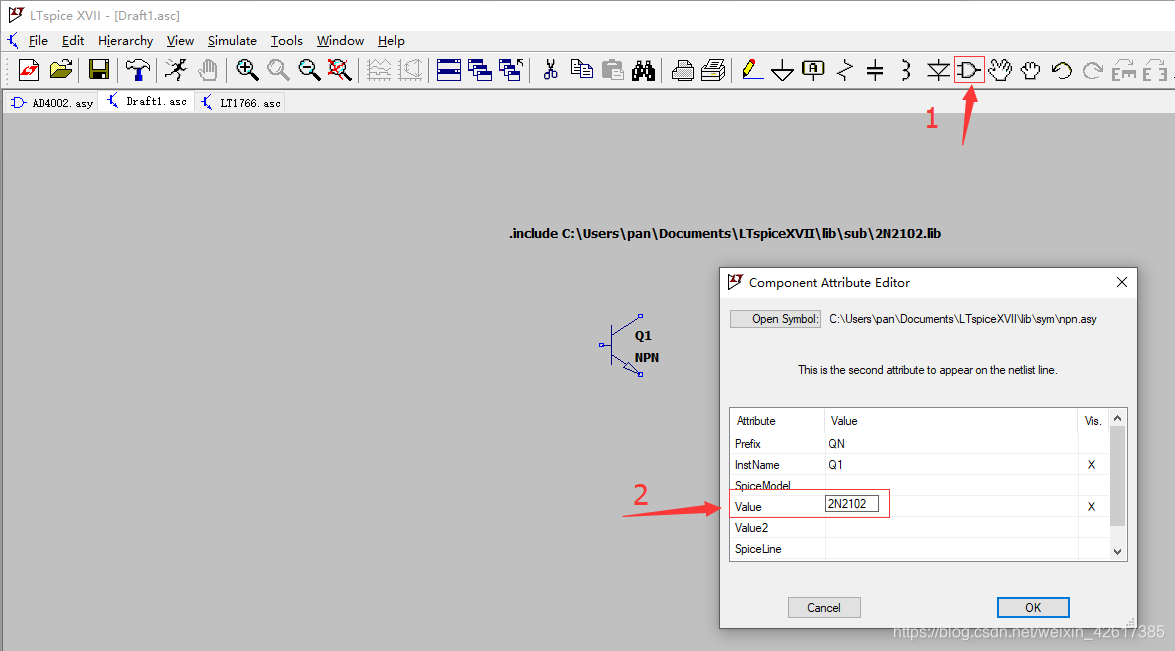

添加npn管，右键打开元件编辑命令，将Value值改为模型名，就可以仿真了。

集成元器件创建

第一步

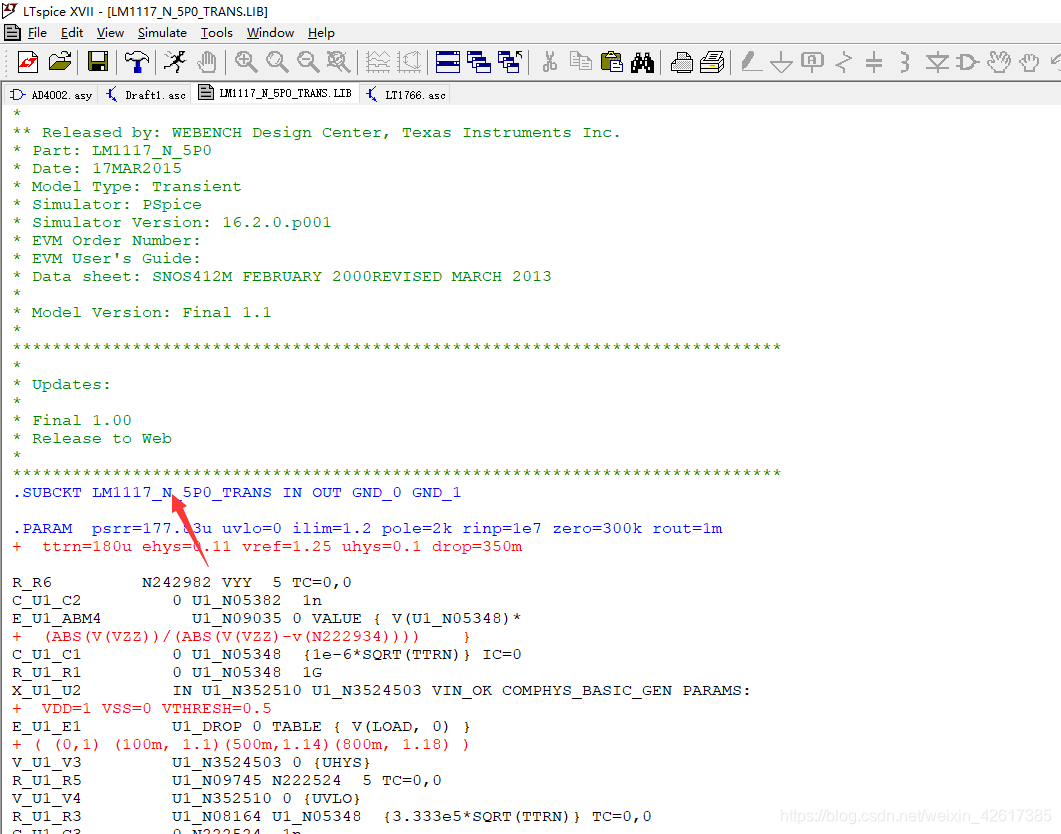

模型下载，保存如上，用软件打开仿真模型，鼠标位于.Model或者.SUBCKT后的模型名处右键单击create symbol命令，即可生成元件。

第二步
仿真模型建立好后，可以直接使用。
也可以调整引脚位置，但是符号引脚与模型内部的引脚说明要一一对应。

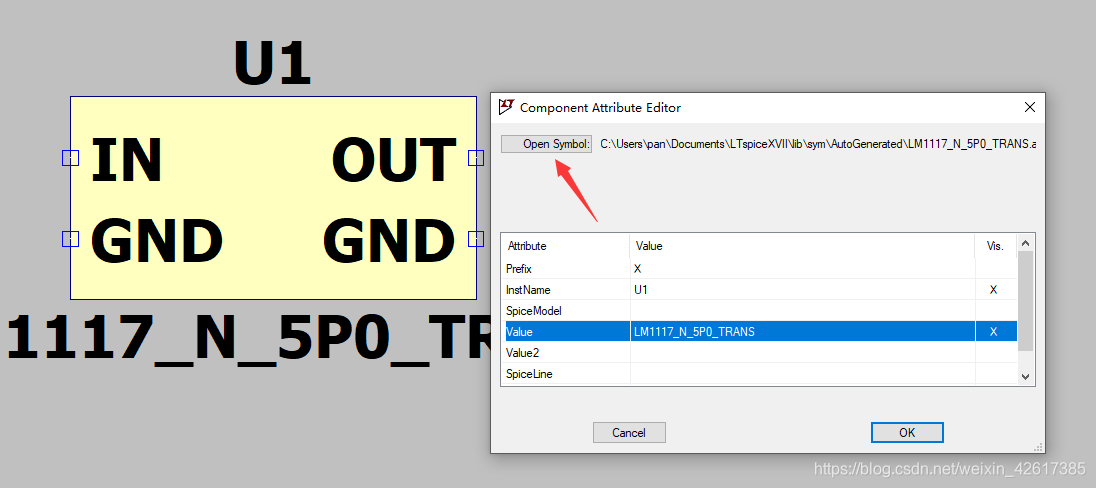

右键点击元件，打开open symbol可以进行调整管脚位置
